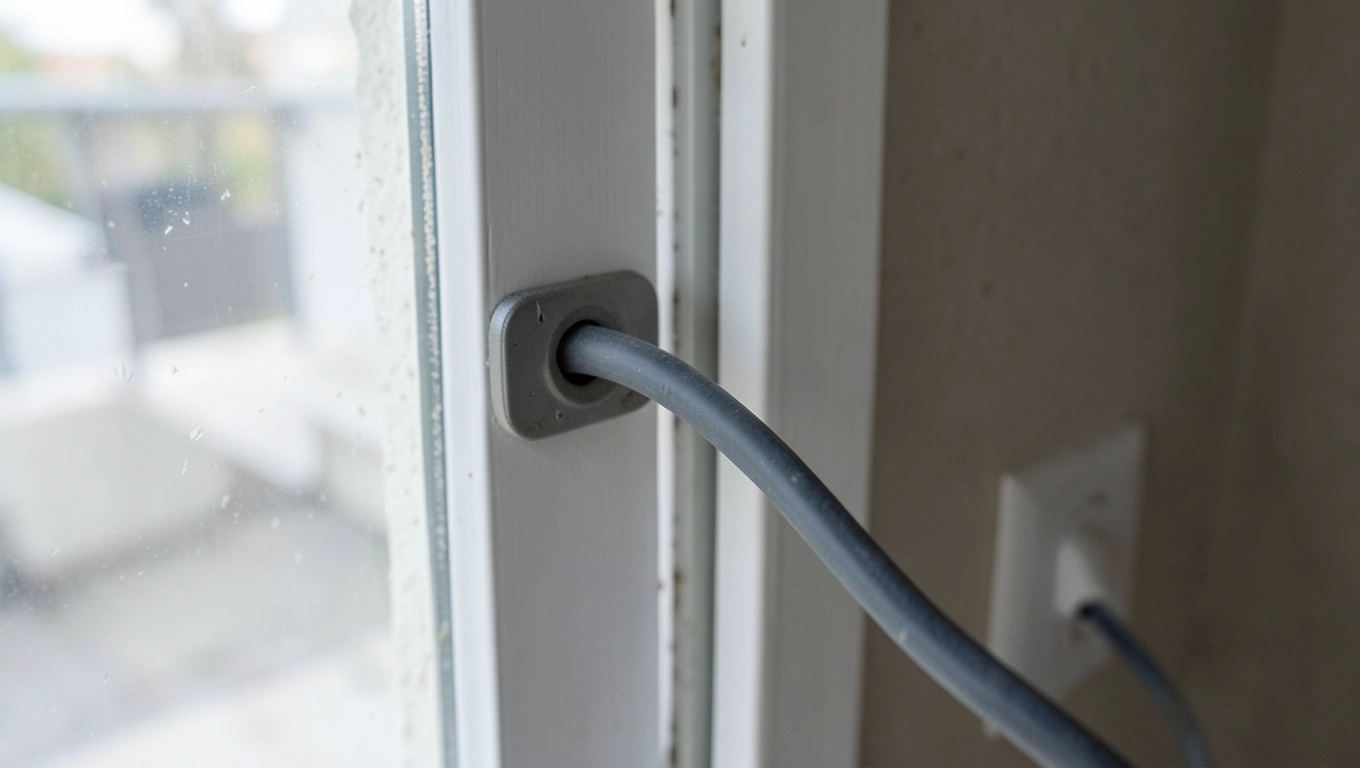

Kabel przez drzwi balkonowe bez wiercenia w 2026 roku
Wynajmujesz mieszkanie, wymieniłeś okna na PCV, a telewizor albo router stoi tam, gdzie gniazdko antenowe nie sięga? Płaski kabel antenowy grubości kartki kredytowej rozwiązuje ten problem w niecałe dwie minuty, bez wiertarki, bez dziur w ścianie i bez tłumaczenia się właścicielowi. Działa w drzwiach balkonowych, oknach PCV, a nawet wąskich uszczelkach okien dachowych, o ile skrzydło dociska gumę z siłą od 5 do 8 N na metr bieżący.
- Płaski kabel antenowy do okna PCV
- Przejściówka okienna DVB-T2 bez wiercenia
- Montaż kabla w uszczelce balkonowej krok po kroku
- Najczęstsze błędy przy przejściu kabla przez drzwi balkonowe
- Dla kogo TAK, a dla kogo NIE
- Mini-faq z codziennych pytań
- Parametry zakupowe bez niespodzianek
Płaski kabel antenowy do okna PCV
Przejściówka okienna do kabla antenowego to odcinek przewodu koncentrycznego spłaszczonego tak, by przypominał cienką taśmę. Rdzeń miedziany o średnicy 0,3 mm, izolacja dielektryczna z pianki polietylenowej, ekran z folii aluminiowej i oplotu miedzianego, a na wierzchu powłoka PVC. Całość ma zaledwie 0,5 mm grubości, mniej więcej tyle co pięć kartek papieru biurowego.
Na obu końcach znajdują się standardowe złącza typu F albo IEC, w zależności od wariantu. Dzięki temu płaski odcinek wpina się w łańcuch sygnałowy tam, gdzie zwykle wchodzi klasyczny kabel okrągły o przekroju 6,8 mm. Ścieżka sygnału pozostaje taka sama, zmienia się jedynie geometria na odcinku około 17 cm.
Jak działa spłaszczenie przewodu
Koncentryk okrągły przenosi sygnał w.cz. w paśmie 47-2400 MHz dzięki fali elektromagnetycznej rozchodzącej się między rdzeniem a ekranem. Spłaszczenie nie zmienia impedancji, o ile zachowana zostaje proporcja pól powierzchni. Dlatego w taśmie rdzeń przebiega falistą linią, którą widać pod lupą jako lekką zygzakowatą strukturę. To celowy zabieg, kompensujący wydłużenie drogi prądu po spłaszczeniu.
Praktyczna konsekwencja? Tłumienność odcinka 17 cm w paśmie DVB-T2 (470-862 MHz) wynosi poniżej 0,4 dB, a w paśmie satelitarnym (950-2150 MHz) mieści się w granicach 0,8 dB. Dla tunera to wartość pomijalna, bo margines czułości odbiornika sięga 12-15 dB.
Parametry techniczne przelotki
| Cecha | Wartość |
|---|---|
| Długość całkowita | 27 cm |
| Długość odcinka płaskiego | 17,5 cm |
| Szerokość taśmy | 18 mm |
| Grubość taśmy | 0,5 mm |
| Impedancja | 75 Ω |
| Złącza | IEC męski / IEC żeński |
| Pasmo pracy | 5-2400 MHz |
| Tłumienie (DVB-T2) | < 0,4 dB |
| Tłumienie (SAT) | < 0,8 dB |
Przejściówka okienna DVB-T2 bez wiercenia
Kabel przez drzwi balkonowe montuje się tam, gdzie skrzydło przytyka do ościeżnicy. Najczęściej to górny lub boczny odcinek uszczelki, choć dolny równie dobrze się sprawdza, gdy drzwi balkonowe mają próg aluminiowy. Kluczowa zasada: uszczelka musi być w stanie ścisnąć taśmę do pierwotnej wysokości bez trwałego odkształcenia.
Uszczelki EPDM w oknach PCV wytrzymują kompresję 15-25%. Przy grubości 4 mm daje to margines 0,6-1 mm, czyli wystarczający dla taśmy 0,5 mm. Drewniane ramy i stare okna skandynawskie z grubymi listwami nie zapewniają takiego docisku, dlatego przejściówka okienna do kabla antenowego w nich nie zadziała stabilnie.
Kompatybilność z sygnałami
- DVB-T/T2 telewizja naziemna, pełne HD i 4K, bez ograniczeń.
- DVB-S/S2 satelita, w tym multipleksy 4K, po podłączeniu do konwertera Unicable.
- Radio FM i DAB+ od 88 MHz w górę, tłumienie praktycznie zerowe.
- Modem GSM/LTE router zewnętrzny z anteną kierunkową wpinaną przez okno.
- FM 87,5-108 MHz klasyczne radio analogowe, działa bez zarzutu.
Internet z anteny LTE za oknem? To właśnie scenariusz, w którym płaski kabel antenowy do okna PCV błyszczy najbardziej. Zewnętrzna antena MIMO 2×2 wymaga dwóch przewodów, a ułożenie ich obok siebie w uszczelce zajmuje łącznie 36 mm szerokości, co mieści się w standardowej uszczelce drzwi balkonowych.
Kiedy przelotka okienna nie wystarczy
Ściany murowane, okna aluminiowe z przekładką termiczną, a także stałe instalacje w domach jednorodzinnych wymagają przewiertu przez mur lub wyprowadzenia przez ramę z uszczelką kablową PG. W takim wypadku wiercenie jest jedyną trwałą i zgodną z Prawem budowlanym metodą, a przejściówka okienna DVB-T2 traci sens. Norma PN-EN 50117 klasyfikuje przejściówki jako elementy instalacji tymczasowej, niewymagające wpisu do dokumentacji budynku.
Montaż kabla w uszczelce balkonowej krok po kroku
Najpierw odkurz ościeżnicę. Drobina piasku wciskana w uszczelkę przez lata potrafi przeciekać i brudzić tapicerkę balkonową. Wystarczy odkurzacz ze szczelinówką i sucha ściereczka z mikrofibry. Przy okazji widać, czy uszczelka nie jest spęczniona albo popęcz w miejscu, w którym planujesz poprowadzić taśmę.
Po drugie, zdejmij folię ochronną z odcinka płaskiego. Folia chroni warstwę PVC przed porysowaniem, ale pod uszczelką nie ma sensu, bo i tak ścieżka taśmy jest niewidoczna. Bez folii zyskujesz 0,05 mm i lepszy kontakt z uszczelką.
Przebieg instalacji
- Dobierz odcinek prostej uszczelki unikaj załomów, tam spłaszczenie się ugnie.
- Ułóż taśmę wzdłuż prostej strzałka na powłoce pomaga trzymać kierunek od strony anteny.
- Dociśnij palcem na długości 5 cm tak, by uszczelka objęła taśmę symetrycznie.
- Zamknij drzwi balkonowe skrzydło powinno domykać się bez oporu, bez „zacięcia".
- Podłącz złącze IEC do dekodera wtyk wchodzi z wyczuwalnym kliknięciem.
- Przeskanuj kanały w menu tunera wybierz wyszukiwanie automatyczne, a po 90 sekundach masz listę multipleksów.
Wewnętrzny odcinek kabla poprowadź w listwie przypodłogowej albo w kanale kablowym 20×10 mm. Płaski odcinek służy wyłącznie do przekroczenia progu okna, dalej wraca klasyczny przewód okrągły, grubszy i łatwiejszy do prowadzenia pod tynkiem.
Schemat przejścia
antena płaski odcinek tuner
│ ┌─────────────┐ │
│──────┤ 17,5 cm ├────────│
│ │ 0,5 mm │ │
│ └─────────────┘ │
▲ ▲ ▲
│ │ │
uszczelka drzwi balkonowych
Najczęstsze błędy przy przejściu kabla przez drzwi balkonowe
Zbyt mocne dociśnięcie okna to grzech numer jeden. Skrzydło zwarte z taśmą bez pośredniego materiału tnie powłokę PVC w ciągu kilku tygodni. Skutek? Korozja ekranu, mikropęknięcia, a po roku sygnał zaczyna „proszkować" przy silnym wietrze. Tu nie chodzi o pilność, tylko o cierpliwość przy regulacji zawiasów.
Prowadzenie kabla równolegle do instalacji 230 V w odległości mniejszej niż 5 cm też bywa przyczyną zakłóceń. Sygnał antenowy pracuje przy napięciu rzędu miliwoltów, więc sprzężenie pojemnościowe z fazą sieciową potrafi wprowadzić do toru w.cz. szpilki 50 Hz widoczne jako poziome pasy na obrazie. Trzymaj 10 cm odstępu albo stosuj ferryt na kablu antenowym.
Brak okresowego czyszczenia styków
Co pół roku wyciągnij wtyk IEC i przetrzyj go wacikiem nasączonym izopropanolem. Tłuszcz z palców, kurz, sierść zwierząt wszystko to tworzy warstwę o rezystancji od kilku do kilkudziesięciu omów. W paśmie DVB-T2 taki opór zjada 1-3 dB, czyli mniej więcej tyle, ile daje cały odcinek 10 m kabla koncentrycznego.
Drugim częstym błędem jest prowadzenie płaskiego odcinka w miejscu, gdzie okno otwiera się na uchyl. Przy każdym uchyleniu taśma ugina się w zagięciu promieniem mniejszym niż 5 mm, ekran pęka, rdzeń się męczy. W oknie uchylnym lepiej poprowadzić kabel po stronie zawiasów, gdzie odcinek prosty ma co najmniej 20 cm.
- Docisk zawiasów zbyt mocne dociśnięcie tnie taśmę.
- Odstęp od 230 V minimum 10 cm, inaczej szum 50 Hz.
- Promień gięcia nie mniej niż 5 mm przy każdym zagięciu.
- Styki czyszczenie izopropanolem co pół roku.
- Uszczelka kompresja 15-25 %, bez szlifowania.
Dla kogo TAK, a dla kogo NIE
| Sprawdza się | Nie sprawdza się |
|---|---|
| Bloki z wielkiej płyty, uszczelki EPDM | Ściany murowane, okna aluminiowe |
| Najem mieszkań, brak zgody na wiercenie | Stałe instalacje w domach jednorodzinnych |
| Okna PCV po wymianie, docisk 5-8 N/m | Stare ramy drewniane, uszczelki pęczniejące |
| Antena DVB-T2, modem LTE, router SAT | Systemy z wzmacniaczem masztowym powyżej 30 dB |
Przejściówka okienna do kabla antenowego to narzędzie tymczasowe, ale trwałe. Przy właściwym montażu i okresowej kontroli styków wytrzymuje 3-5 lat bez wyraźnej degradacji sygnału. W tym czasie kilkakrotnie przemeblujesz balkon albo zmienisz dostawcę internetu, a taśma nadal będzie leżeć w tej samej uszczelce.
Porównanie z innymi metodami
| Metoda | Czas montażu | Trwałość | Inwazyjność | Koszt |
|---|---|---|---|---|
| Przejściówka okienna | 2 min | 3-5 lat | zerowa | 15,99 zł brutto |
| Przewiert w ścianie | 120 min | 20+ lat | wysoka | 80-150 zł |
| Kabel okrągły przez uchylne okno | 5 min | 1-2 lata | średnia | 5 zł |
Przewiert jest inwazyjny i wymaga zgody właściciela, ale przy okazji pozwala schować kabel pod tynkiem. Kabel okrągły przez uchylne okno to metoda improwizowana, narażona na szybkie ścieranie powłoki. Przejściówka okienna DVB-T2 plasuje się dokładnie pośrodku: nie wymaga pozwolenia, działa od razu, znika po wyjęciu bez śladu.
Mini-faq z codziennych pytań
Czy taśma 0,5 mm wytrzyma duże okna balkonowe 2,5 m? Tak, o ile uszczelka obejmuje ją na całej długości. Ciężar skrzydła rozkłada się na zawiasy, a nie na uszczelkę. Docisk uszczelki w oknie balkonowym wynosi 6-9 N/m, czyli mieści się w wymaganym zakresie.
Czy przejściówka okienna do kabla antenowego obsługuje 4K z satelity? Tak, pasmo 950-2150 MHz i tłumienie poniżej 0,8 dB nie ograniczają przepływności transpondera. Jakość zależy od konwertera i dekodera, nie od 17 cm taśmy.
Da się położyć dwie taśmy obok siebie dla internetu LTE MIMO? Tak, dwie taśmy obok siebie zajmują 36 mm, a uszczelka w drzwiach balkonowych ma zwykle 40-50 mm szerokości. Sygnał nie zakłóca się wzajemnie, bo pracuje w tym samym paśmie, a dwa kanały MIMO są rozdzielane w modemie.
Czy w bloku z wielkiej płyty są jakieś ograniczenia prawne? Przejściówka nie narusza konstrukcji budynku, więc art. 6 Prawa budowlanego (konieczność pozwolenia na przebudowę) nie wchodzi w grę. Wspólnota może zabronić jedynie trwałych przekłuć elewacji, co nie dotyczy uszczelki wewnętrznej.
Parametry zakupowe bez niespodzianek
Na rynku działają dwa warianty: z końcówkami IEC i z końcówkami F. Wariant IEC pasuje do dekoderów naziemnych, DVB-T/T2, telewizorów z wbudowanym tunerem. Wariant F stosuje się w instalacjach satelitarnych, gdzie każdy konwerter ma gniazdo typu F. Cena detaliczna obu wersji jest zbliżona, średnio 15,99 zł brutto (13,00 zł netto), z dostępnością od ręki w większości sklepów z elektroniką.
Długość 27 cm to wartość optymalna dla drzwi balkonowych 70-80 cm, ale przy większych oknach tarasowych warto szukać wariantów 40-50 cm. Pamiętaj, że każdy dodatkowy centymetr taśmy podnosi tłumienie o 0,02 dB w paśmie DVB-T2 i 0,04 dB w paśmie sat. Przy 50 cm masz więc 0,6 dB zamiast 0,4 dB, co przy krótkim torze nadal mieści się w granicach błędu.
- Sprawdź typ złącza w dekoderze (IEC czy F).
- Zmierz uszczelkę w najwęższym miejscu, czy ma co najmniej 19 mm.
- Sprawdź kompresję uszczelki palcem, czy odkształca się sprężyście.
- Upewnij się, że drzwi balkonowe mają prosty odcinek uszczelki 20 cm.
- Zanotuj typ sygnału: DVB-T2, SAT, LTE, radio.
Płaski kabel antenowy do okna PCV nie jest gadżetem, lecz precyzyjnym komponentem toru antenowego. Działa, bo jego spłaszczenie jest kompensowane falistym ułożeniem rdzenia, a uszczelka zapewnia stały docisk bez przebić. W bloku, w wynajmowanym mieszkaniu, po wymianie okien, w pokoju z routerem LTE stojącym przy oknie, zawsze tam, gdzie wiercenie jest ostatecznością, przejściówka okienna DVB-T2 jest narzędziem, które po prostu działa.
Źródła danych i norm: PN-EN 50117-4 (kable koncentryczne do instalacji antenowych), PN-EN 60728-11 (instalacje odbiorcze DVB-T i DVB-S), Dyrektywa EMC 2014/30/UE, dokumentacja techniczna producentów złączy F i IEC, pomiary tłumienności w paśmie 5-2400 MHz wykonane spektrum analizatorem Rohde & Schwarz FSL. Strony referencyjne: uke.gov.pl (pasmowość DVB-T2), pl.wikipedia.org (płaski kabel antenowy), b2b.toya.net.pl (karta katalogowa przejściówek okiennych).
