Jaki kabel do altanki? Praktyczny poradnik bez pomyłek

Przekrój kabla do altanki jak dobrać moc i długość

Zanim kupisz pierwszy metr przewodu, policz sumaryczny pobór prądu wszystkich urządzeń, które będą pracować w altance jednocześnie. Żarówka LED ciągnie około 10 W, radio ogrodowe 20-50 W, czajnik elektryczny nawet 2000 W, kosiarka lub piła 1500-2000 W, a grzejnik promiennikowy potrafi pochłonąć 2000 W. Typowy scenariusz „wieczór w altance" to oświetlenie plus czajnik, co daje łącznie nieco ponad 2 kW. Jeśli dorzucisz jeszcze ogrzewanie lub elektronarzędzia, łatwo przekroczysz 3 kW, a przy spawaniu czy większych maszynach możesz dobić do 5-6 kW na jednej fazie.

• Przekrój kabla do altanki jak dobrać moc i długość
• Jak prawidłowo ułożyć kabel ziemny do altanki
• Zabezpieczenia i wyłącznik różnicowoprądowy w altance
• Formalności, najczęstsze błędy i realne ceny

Drugą zmienną, o której fora internetowe często zapominają, jest długość trasy. Im dalej od rozdzielnicy w domu, tym większy spadek napięcia na kablu, ponieważ rezystancja przewodu rośnie proporcjonalnie do metrażu. Przy 20 m różnica jest pomijalna, lecz przy 50 m ten sam kabel 3×2,5 mm² potrafi zrzucić już kilka woltów, a silnik kosiarki zacznie pracować wyraźnie słabiej. Norma PN-HD 60364 dopuszcza maksymalnie 4% spadku napięcia od licznika do odbiornika, co w praktyce oznacza konieczność pogrubienia żył na długich odcinkach.

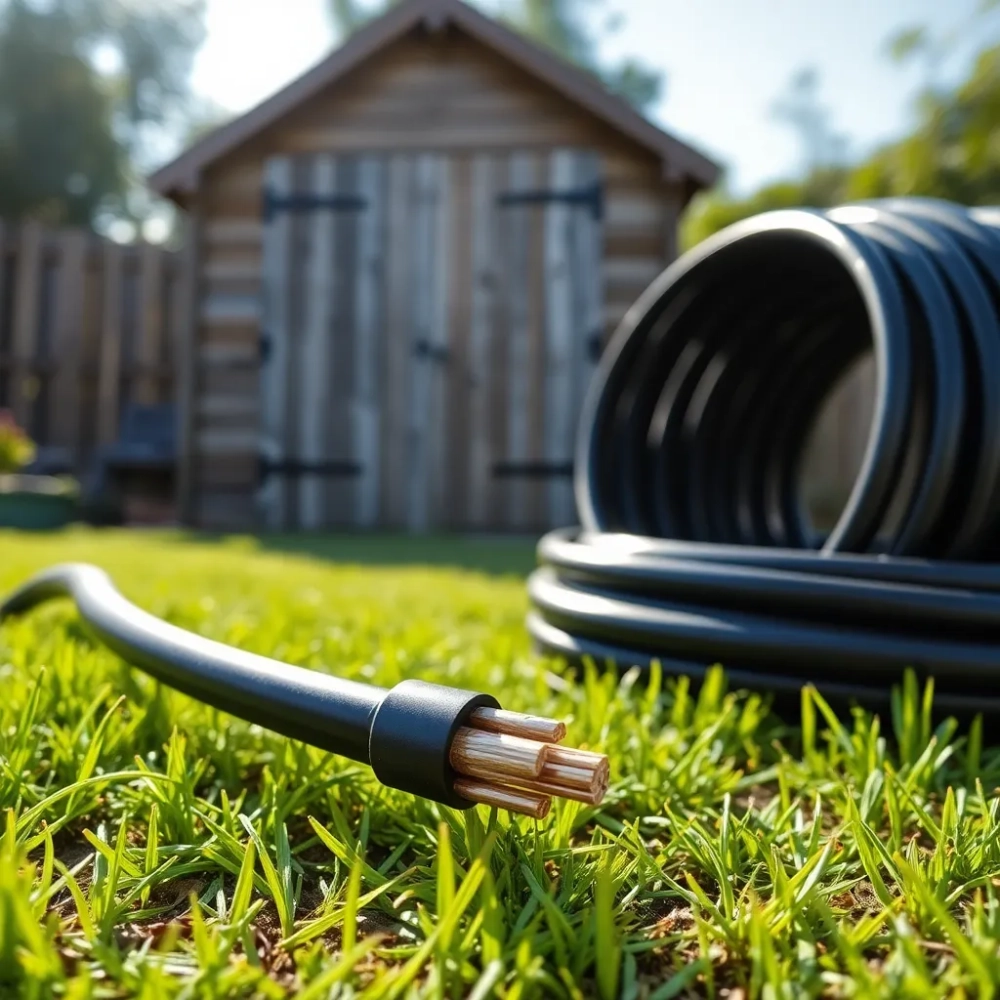

Najpopularniejszym wyborem do zasilania altanki pozostaje kabel YKY, czyli przewód ziemny z żyłami miedzianymi w izolacji PVC i powłoce ochronnej. Występuje w wersji z żyłą ochronną (YKYżo) oraz bez, przy czym w instalacjach ogrodowych żyła ochronna PE jest obowiązkowa ze względu na wymagania bezpieczeństwa. Alternatywą jest YKXS, który zamiast PVC ma izolację z polietylenu usieciowanego, dzięki czemu lepiej znosi temperatury i naprężenia mechaniczne, ale kosztuje odrobinę więcej. Kable płaskie YDY, tak chętnie polecane na forach, nie nadają się do ziemi, ponieważ ich powłoka nie jest odporna na wilgoć ani promieniowanie UV.

Zasada jest prosta: im większy pobór mocy i im dłuższa trasa, tym grubsze żyły. Różnica cenowa między 3×4 mm² a 3×6 mm² na odcinku 50 m wynosi około 200-400 zł przy stawkach rynkowych z 2024/2025 roku (YKY 3×4 mm² to 12-16 zł/mb, a 3×6 mm² 18-24 zł/mb). To niewiele za spokój, że silnik kosiarki nie będzie się dławić, a grzejnik nie zgaśnie przy pierwszym podmuchu wiatu.

Przy zasilaniu trójfazowym, na przykład gdy w altance ma pracować spawarka lub piec o mocy powyżej 5 kW, potrzebujesz kabla pięciożyłowego (L1, L2, L3, N, PE) o przekroju minimum 2,5 mm². Rozkład obciążenia na trzy fazy zmniejsza prąd w każdej żyłe, więc przekrój może być mniejszy niż przy zasilaniu jednofazowym tej samej mocy. Instalacja trójfazowa wymaga jednak zgłoszenia do zakładu energetycznego i projektu, a samodzielne podłączanie trzech faz bez uprawnień SEP jest nielegalne.

Jak prawidłowo ułożyć kabel ziemny do altanki

Minimalna głębokość ułożenia kabla w ogrodzie wynosi 60 cm pod trawnikiem i 80-90 cm pod terenami uprawnymi, zgodnie z normą PN-E-05163. Te wartości nie są przypadkowe: chodzi o ochronę przed przypadkowym uszkodzeniem łopatą podczas kopania czy sadzenia roślin. Kabel układany płycej niż 40 cm praktycznie zawsze kończy przecięciem przy pierwszej poważniejszej pracy w ogrodzie.

Prawidłowy przekrój wykopu wygląda następująco: na dnie 10 cm warstwy piasku (drobnego, płukanego), potem kabel ułożony faliście z zapasem około 3-5% długości, ponownie 10 cm piasku, następnie 20 cm rodzimej ziemi, na końcu folia ostrzegawcza w kolorze niebieskim i reszta gruntu. Faliste ułożenie nie jest ozdobnikiem. Kompensuje ono ruchy gruntu spowodowane mrozem i osiadaniem, dzięki czemu kabel nie jest naprężony i nie pęka przy cyklach zamarzania. Folia niebieska ostrzega późniejszych wykonawców, że w ziemi biegnie przewód, i choć nie jest wymagana prawnie wszędzie, w praktyce oszczędza wiele nerwów.

Nie powielaj błędu z forum: kabel YKY ułożony na głębokości 15 cm pod kostką brukową to gwarancja awarii w ciągu dwóch-trzech sezonów. Pod brukiem musi być dodatkowa rura osłonowa DVR lub AOS, a sam kabel dodatkowo chroniony warstwą betonu lub podsypki żwirowej o grubości co najmniej 10 cm.

Przy przejściach pod chodnikami, podjazdami i rabatami kwiatowymi kabel prowadź w sztywnej rurze ochronnej z PVC lub polietylenu. Rura chroni przed naciskiem punktowym, na przykład koła samochodu, oraz przed przypadkowym przebiciem łopatą czy wiertłem. Wprowadzenie do altany i do budynku mieszkalnego powinno odbywać się przez rurę osłonową uszczelnioną pianką lub masą dekarską, żeby woda deszczowa nie przedostawała się wzdłuż kabla do wnętrza.

Piasek, w którym leży kabel, pełni funkcję amortyzatora termicznego i mechanicznego. Grube kamienie lub ostre krawędzie gruzu mogą uszkodzić powłokę kabla przy osiadaniu ziemi, a piasek tworzy jednorodne, miękkie podłoże. Nie oszczędzaj na piasku: 10 cm warstwy pod i nad kablem to naprawdę niewielki koszt w porównaniu z koniecznością przekopania całej trasy po pięciu latach.

Zabezpieczenia i wyłącznik różnicowoprądowy w altance

Wilgoć, mokra trawa i bose stopy tworzą w ogrodzie warunki, w których porażenie prądem jest śmiertelnie łatwe. Dlatego każde gniazdo w altance musi być chronione wyłącznikiem różnicowoprądowym o prądzie różnicowym nie większym niż 30 mA. Urządzenie to porównuje prąd wpływający i wypływający z obwodu, a gdy tylko wykryje upływ (na przykład przez ciało człowieka dotykającego przebitej izolacji), odcina zasilanie w czasie poniżej 30 milisekund. To szybciej niż jeden uderzenie serca.

Wyłącznik nadmiarowy (bezpiecznik) chroni natomiast sam kabel przed przegrzaniem w razie zwarcia lub przeciążenia. Dobierasz go do przekroju żył, a nie do mocy urządzeń, ponieważ zadaniem bezpiecznika jest ochrona przewodu, a nie odbiornika. Dla kabla 3×2,5 mm² stosuje się zwykle B16 A, dla 3×4 mm² B20-25 A, a dla 3×6 mm² B25-32 A. Charakterystyka B oznacza, że bezpiecznik zadziała przy prądzie trzy-pięciokrotnie wyższym niż nominalny w krótkim czasie, co jest optymalne dla obwodów z urządzeniami o umiarkowanym prądzie rozruchowym.

Żyła ochronna PE w kablu YKYżo to trzeci, równie ważny element bezpieczeństwa. Łączy ona metalowe obudowy urządzeń z uziomem rozdzielnicy domowej, dzięki czemu w razie uszkodzenia izolacji wewnątrz urządzenia prąd natychmiast odpływa do ziemi i wyzwala różnicówkę. Instalacja bez żyły PE, na przykład kabel dwużyłowy 2×2,5 mm², jest niezgodna z obecnymi normami i w praktyce oznacza, że żadne zabezpieczenie nie ochroni przed porażeniem przy dotyku uszkodzonego sprzętu.

Gniazda w altance muszą mieć klasę szczelności minimum IP44, czyli ochronę przed bryzgami wody z dowolnego kierunku. W praktyce lepiej wybrać IP55, które znoszą nawet strumień wody z węża ogrodowego, co w altance nie jest scenariuszem teoretycznym. Pokrywy gniazd powinny być zamknięte, kiedy gniazdo nie jest używane, a sama rozdzielnica w altanie powinna być w obudowie hermetycznej z przezroczystymi drzwiczkami, umieszczona w miejscu nienarażonym na bezpośrednie zalanie.

Pomiary elektryczne po zakończeniu instalacji to nie formalność, lecz warunek bezpieczeństwa. Uprawniony elektryk powinien wykonać pomiar rezystancji izolacji, impedancji pętli zwarcia oraz skuteczności ochrony przeciwporażeniowej. Wyniki trafiają do protokołu, który w razie kontroli lub ubiegania się o odszkodowanie stanowi podstawowy dokument.

Formalności, najczęstsze błędy i realne ceny

Przyłącze energetyczne do altanki, które jest oddzielnym obwodem od domu, wymaga zgłoszenia do zakładu energetycznego. Jeśli moc przyłączeniowa nie przekracza mocy już zarezerwowanej dla budynku mieszkalnego, wystarczy zgłoszenie, a nie osobna umowa. Gdy potrzebujesz więcej niż 5 kW lub instalacji trójfazowej, konieczny jest projekt i warunki przyłączenia. Samodzielne wykonanie przyłącza przez osobę bez uprawnień SEP jest nielegalne i może skutkować odmową odbioru lub utratą ubezpieczenia.

Uprawnienia SEP (Stowarzyszenie Elektryków Polskich) w grupie 1, czyli eksploatacja, pozwalają na wykonywanie prac w istniejącej instalacji. Do budowy nowego przyłącza potrzebujesz uprawnień grupy 2 i 3, czyli dozór i eksploatacja urządzeń, instalacji i sieci elektroenergetycznych. Sprawdź, czy elektryk, którego zatrudniasz, ma aktualne świadectwo kwalifikacyjne, ponieważ obowiązuje ono przez pięć lat i wymaga odnawiania.

Najczęstsze błędy, które widuję w ogrodach po każdej zimie, to przede wszystkim kabel YDY zamiast YKY, czyli przewód bez izolacji odpornej na wilgoć. Drugi grzech to brak wyłącznika różnicowoprądowego, wynikający z myślenia „w altance to tylko oświetlenie". Trzeci to zbyt płytkie ułożenie, nawet 15 cm pod trawnikiem, co na forach wciąż ktoś poleca. Czwarty, niezwykle groźny, to dobranie kabla 2×2,5 mm² bez żyły ochronnej, przez co instalacja nie ma żadnej ochrony przeciwporażeniowej. Piąty to brak folii ostrzegawczej, co kończy się przecięciem kabla przy pierwszej poważniejszej pracy w ogrodzie.

Koszt całego przedsięwzięcia na typowej działce z trasą 40 m to około 1500-2500 zł za materiały (kabel, piasek, folia, rury, zabezpieczenia) plus 800-1500 zł za robociznę uprawnionego elektryka. To cena porównywalna z jednym sezonem grillowania na gazie lub dwoma wycieczkami nad morze, a w zamian dostajesz działające gniazdko na lata.

Źródła danych: norma PN-HD 60364 (Instalacje elektryczne niskiego napięcia), PN-E-05163 (Elektroenergetyczne linie kablowe), przepisy SEP dotyczące eksploatacji urządzeń elektroenergetycznych, katalogi cenowe producentów kabli z 2024 i 2025 roku (sprawdź aktualne stawki u dystrybutorów materiałów elektrotechnicznych).

Oblicz swoje zapotrzebowanie mocy, zsumuj moc wszystkich urządzeń, które będą pracować w altance jednocześnie, a potem wróć do tabeli doboru przekroju powyżej i wybierz kabel z marginesem na przyszłość. Jeśli za dwa lata dojdzie jacuzzi albo kompresor, lepiej ułożyć grubszy kabel od razu.
