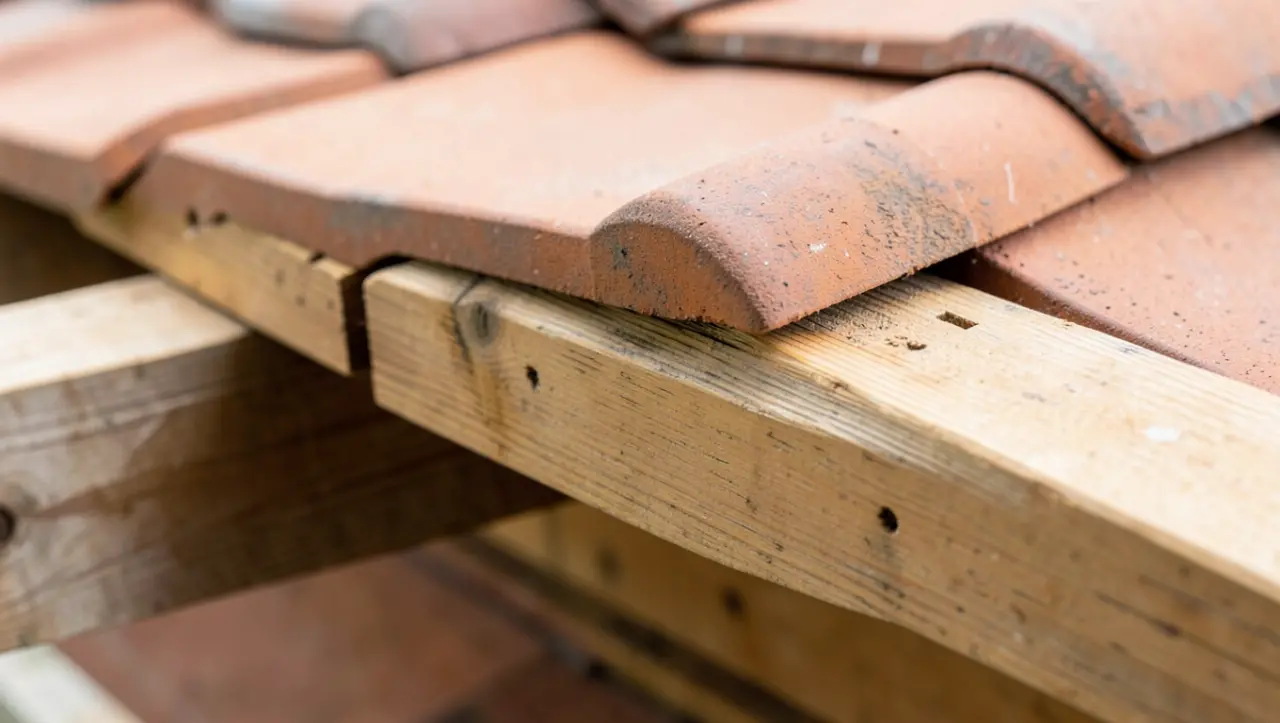

Jakie krokwie pod dachówkę ceramiczną: przekrój i rozstaw
Pod dachówkę ceramiczną stosuje się najczęściej krokwie o przekroju 8x16 cm albo 8x18 cm, w rozstawie 80-90 cm, z drewna iglastego klasy C24 o wilgotności do 18%. To wartości typowe dla polskiego budownictwa jednorodzinnego w środkowej strefie śniegowej. Ostateczny przekrój i rozstaw krokwi wynika zawsze z obliczeń konstruktora z uprawnieniami, opartych na Eurokodzie 5 (PN-EN 1995-1-1) oraz danych z projektu domu.
- Dlaczego dachówka ceramiczna wymaga mocniejszej więźby?
- Jakie przekroje krokwi stosuje się najczęściej?
- Co ile centymetrów daje się krokwie pod dachówkę ceramiczną?
- Jaka klasa drewna sprawdza się pod dachówkę ceramiczną?
- Wilgotność i jakość drewna na krokwie
- Jak ciężar dachówki zmienia wymiarowanie krokwi?
- Strefy śniegowe i wiatrowe a wymiarowanie krokwi
- Kąt nachylenia połaci a rozstaw krokwi
- Kiedy krokwie trzeba wzmocnić jętką?
- Najczęstsze błędy przy doborze krokwi
- Czy prefabrykowana więźba to dobre rozwiązanie?
- 5 pytań do konstruktora przed zamówieniem krokwi
Dlaczego dachówka ceramiczna wymaga mocniejszej więźby?
Dachówka ceramiczna należy do najcięższych pokryć dachowych. Według danych producenta swissporTON typowa masa dachówki karpiówki CLASSIK Lenti to 64,8 kg/m², a modelu BALANCE około 42,6 kg/m². Poszczególne modele mieszczą się w przedziale 35-65 kg/m², a blachodachówka dla porównania waży zaledwie 6-8 kg/m².
Na dachu o powierzchni 150 m² daje to różnicę rzędu 7,5-9 ton obciążenia stałego. Do tego dochodzi jeszcze śnieg i wiatr, zależne od regionu Polski, oraz ewentualne panele fotowoltaiczne albo inne elementy montowane na dachu. Nic dziwnego, że krokwie pod dachówkę ceramiczną są większe niż pod lekkie pokrycia, a cała więźba bywa o 30-40% droższa niż pod blachodachówkę.
Jakie przekroje krokwi stosuje się najczęściej?
W budownictwie jednorodzinnym najczęściej spotykane przekroje krokwi to 7x14 cm, 8x16 cm, 7x18 cm oraz 8x18 cm. Portal BUDMAT podaje, że obowiązuje zasada proporcji wysokości do szerokości około 2:1, co zapewnia odpowiednią nośność i sztywność elementu. Przekroje mniejsze niż 7x14 cm rezerwuje się wyłącznie do lekkich pokryć i krótkich rozpiętości, nie sprawdzą się pod ciężką dachówką ceramiczną.
Pod dachówkę ceramiczną jako minimum traktuje się 8x16 cm. W strefach o dużym obciążeniu śniegiem (III, IV, V) albo przy rozpiętości powyżej 6 m stosuje się 8x18 cm, 8x20 cm albo nawet 10x20 cm. Dobór przekroju zależy od czterech zmiennych, które trzeba rozpatrywać razem:
- rozpiętości krokwi, czyli długości od murłaty do kalenicy,
- rozstawu krokwi, czyli odległości między sąsiednimi belkami,
- kąta nachylenia połaci,
- strefy śniegowej i wiatrowej, w której stoi dom.
Pytanie o minimalną grubość krokwi pod dachówkę ceramiczną pada najczęściej w kontekście oszczędności. Odpowiedź jest prosta: 7x14 cm to standard pod lekkie pokrycia i krótkie rozpiętości. Pod dachówkę ceramiczną bezpieczniej zacząć od 8x16 cm.
Co ile centymetrów daje się krokwie pod dachówkę ceramiczną?
Rozstaw krokwi pod pokrycia ciężkie, takie jak dachówka ceramiczna i betonowa, mieści się w przedziale 70-90 cm. Portal ARCHON+ podaje, że w domach jednorodzinnych najczęściej stosuje się rozstaw 80-110 cm, ale pod dachówkę górna granica to 90 cm, a praktycy zalecają 80 cm.
Węższy rozstaw, rzędu 60-70 cm, daje większy zapas bezpieczeństwa i ułatwia mocowanie łat, ale zużywa więcej drewna. Szerszy rozstaw, 90-100 cm, oszczędza materiał, ale wymaga dokładniejszych obliczeń wytrzymałościowych i zwykle większego przekroju krokwi.
Rozstaw trzeba też dopasować do izolacji termicznej. Standardowa mata z wełny mineralnej ma 60 cm, więc rozstaw w świetle krokwi powinien wynosić 58-59 cm, co daje rozstaw osiowy około 70-75 cm. Przy rozstawie 80-90 cm wełna nie wchodzi między krokwie bez docinania, dlatego w takim układzie stosuje się dodatkowe ruszty albo piankę.
Jaka klasa drewna sprawdza się pod dachówkę ceramiczną?
Standardem pod dachówkę ceramiczną jest drewno lite klasy C24 według normy PN-EN 338. Drewno tej klasy ma wytrzymałość na zginanie 24 MPa i moduł Younga około 11 000 MPa. Klasa C27 (27 MPa) sprawdza się w strefach śniegowych IV i V, a C30 (30 MPa) przy rozpiętościach powyżej 6 m.
Drewno klasy niższej niż C24, na przykład C16, stosuje się tylko w rozstawie co 60 cm i przy krótkiej rozpiętości, pod lekkie pokrycia. Różnica cenowa między C16 a C24 wynosi około 250-400 zł za m³, a przy 4 m³ drewna na dach o powierzchni 150 m² to dodatkowe 1000-1600 zł za całą więźbę. Mniej niż jeden poprawiony sufit po trzech zimach, gdy słabsze krokwie zaczną się odkształcać.
Pytanie o wytrzymałość krokwi 7x14 dotyczy zwykle właśnie klasy drewna. Krokiew 7x14 z drewna C24 przenosi obciążenia typowe dla lekkich pokryć i krótkich rozpiętości. Pod dachówkę ceramiczną lepiej sprawdza się 8x16 lub 8x18 z tej samej klasy C24.
Wilgotność i jakość drewna na krokwie
Na krokwie nie stosuje się drewna o wilgotności powyżej 20%. Najlepiej sprawdza się drewno suszone komorowo do wilgotności 12-18%, strugane czterostronnie, sosnowe, świerkowe albo modrzewiowe. Mokre drewno w konstrukcji pracuje, skręca się, pęka i luzuje węzły, a cała więźba traci sztywność w ciągu dwóch, trzech zim.
Przy odbiorze drewna na budowie warto sprawdzić:
- stemple cechowania albo oznaczenie klasy na końcach belek,
- wilgotność mierzoną wilgotnościomierzem, poniżej 18%,
- brak sęków w dolnej, rozciąganej strefie przekroju,
- sęki w strefie ściskanej nie większe niż 1/3 szerokości belki,
- brak sinizny, zgnilizny i śladów owadów,
- prostość wzdłuż osi, ze strzałką poniżej 1 cm na metr,
- dokument dostawy z deklaracją klasy wytrzymałości.
Jak ciężar dachówki zmienia wymiarowanie krokwi?
Im cięższe pokrycie, tym większy przekrój i gęstszy rozstaw. W praktyce oznacza to, że dla dachówki ceramicznej stosuje się belki o 30-50% większe niż pod blachodachówkę. Poniższa tabela pokazuje typowe przekroje dla rozpiętości do 6,5 m, dla drewna C24 i standardowej geometrii dachu w środkowej strefie śniegowej:
| Przekrój krokwi | Rozstaw osiowy | Klasa drewna | Maksymalna rozpiętość |
|---|---|---|---|
| 7x14 cm | 70 cm | C24 | do 4 m |
| 8x16 cm | 80 cm | C24 | do 5 m |
| 8x18 cm | 80 cm | C24 | do 5,5 m |
| 8x20 cm | 90 cm | C24 | do 6 m |
| 10x20 cm | 90 cm | C27 | do 6,5 m |
Tabela ma charakter orientacyjny. W górach albo na dachu o rozpiętości powyżej 6 m bez jętki nie obędzie się bez konsultacji z konstruktorem, który przeliczy konkretny przypadek na podstawie obciążeń klimatycznych dla danej lokalizacji.
Strefy śniegowe i wiatrowe a wymiarowanie krokwi
Polska jest podzielona na pięć stref obciążenia śniegiem. Strefa I ma charakterystyczne obciążenie gruntu śniegiem 0,7 kN/m², II 0,9 kN/m², III 1,2 kN/m², IV 1,6 kN/m², a V ponad 2,0 kN/m². Strefy rosną z zachodu na wschód i z nizin w góry.
Wartość tę mnoży się jeszcze przez współczynnik kształtu połaci. Dla kąta 30° wynosi on około 0,8, dla 45° spada do 0,6, a powyżej 60° śnieg schodzi samoczynnie i przyjmuje się zero. Dach w strefie V o nachyleniu 35° jest obciążony śniegiem kilkakrotnie bardziej niż taki sam dach w strefie I.
Wiatr opisuje osobna norma, PN-EN 1991-1-4, która wyróżnia w Polsce trzy strefy z bazową prędkością od 22 m/s w głębi kraju, przez 26 m/s w pasie nadmorskim, po 30 m/s w górach. Wiatr nie tylko napiera na połacie, ale i je podrywa, dlatego mocowanie krokwi i łat trzeba dobrać do konkretnej strefy wiatrowej.
Kąt nachylenia połaci a rozstaw krokwi
Przy kątach 20-30° śnieg zalega na połaci najdłużej i to właśnie tam krokwie pracują najciężej. Na takich dachach warto rozważyć gęstszy rozstaw albo większy przekrój. Powyżej 45° obciążenie śniegiem spada o połowę, ale rośnie obciążenie wiatrem, dach jest lżejszy w jednym kierunku, a bardziej narażony w drugim.
Kiedy krokwie trzeba wzmocnić jętką?
Krokiew z drewna C24 pracuje samodzielnie do rozpiętości około 4,5-6 m. Powyżej tej granicy nie zwiększa się jej przekroju, zmienia się układ konstrukcyjny i wprowadza podparcie pośrednie. Najczęściej stosowane rozwiązania to jętka (pozioma belka ściągająca w połowie długości), płatew pośrednia oparta na słupach albo wiązar kratowy.
Jętka na wysokości 1/3 od dołu krokwi zmniejsza jej ugięcie mniej więcej czterokrotnie. Bez jętki przy rozpiętości 5 m i obciążeniu 1,5 kN/m² ugięcie przekracza dopuszczalne L/200 (czyli 25 mm przy tej rozpiętości) i sufit zaczyna pracować.
Najczęstsze błędy przy doborze krokwi
W praktyce dekarskiej powtarza się kilka pomyłek, które można wyeliminować jeszcze na etapie projektu:
- przyjmowanie przekroju z poradnika bez sprawdzenia strefy śniegowej,
- rozstaw krokwi szerszy niż 90 cm pod dachówkę ceramiczną,
- drewno o wilgotności powyżej 20% albo bez oznaczenia klasy,
- brak jętki przy rozpiętości powyżej 5 m,
- samodzielna zmiana rozstawu krokwi w trakcie budowy, bez konsultacji z konstruktorem,
- zostawianie starej więźby po remoncie bez przeliczenia, gdy lekką blachodachówkę zastępuje się dachówką ceramiczną.
Każdy z tych błędów da się naprawić przed zamontowaniem dachu, po zamontowaniu już nie.
Czy prefabrykowana więźba to dobre rozwiązanie?
Prefabrykowana więźba z wiązarów kratowych bywa tańsza o 15-20% od tradycyjnej ciesielskiej, szczególnie przy prostych dachach dwuspadowych. Powstaje w fabryce pod kontrolą, więc jakość drewna i wymiary są powtarzalne. Sprawdza się zwłaszcza w domach z poddaszem nieużytkowym albo przy dużych rozpiętościach, które w tradycyjnej więźbie wymagałyby grubych krokwi albo podparcia słupami.
Minusem jest ograniczona możliwość adaptacji poddasza, bo wiązary kratowe nie dają takiej swobody aranżacyjnej jak klasyczna więźba krokwiowa. Pod dachówkę ceramiczną prefabrykat musi spełniać te same wymagania co więźba tradycyjna, czyli odpowiedni przekrój, rozstaw i klasa drewna.
5 pytań do konstruktora przed zamówieniem krokwi
- Jaki przekrój i rozstaw krokwi wynika z obliczeń dla mojego projektu?
- Jaką klasę drewna i wilgotność mam zamawiać?
- Czy przy mojej rozpiętości potrzebna jest jętka albo płatew?
- Jak projekt uwzględnia strefę śniegową i wiatrową mojej działki?
- Czy konstrukcja przeniesie dodatkowe obciążenie, jeśli zdecyduję się na panele fotowoltaiczne?
Odpowiedzi na te pytania pozwalają zweryfikować wykonawcę i uniknąć sytuacji, w której ekipa dekarska przyjeżdża z drewnem gorszej klasy albo o zbyt dużym rozstawie.
Przy planowaniu więźby pod dachówkę ceramiczną warto też sprawdzić powiązane tematy, jak minimalny spadek dachu na 4 metrach, wybór membrany pod blachodachówkę czy montaż okna dachowego w gotowej połaci. Te decyzje podejmuje się równolegle z doborem przekroju krokwi, bo wszystkie wpływają na geometrię i obciążenie więźby.
