Spadek dachu jednospadowego na 6 metrach: wzór i tabela

Na dachu jednospadowym o długości 6 m różnica wysokości między okapem a górną krawędzią zależy od pokrycia. Przy papie termozgrzewalnej to zwykle 12-18 cm (2-3%), przy blachodachówce i blasze na rąbek stojący ok. 84-90 cm (14-15%), a przy dachówce ceramicznej ok. 1,7-1,8 m (ok. 16°, czyli ok. 30%). Wysokość liczysz ze wzoru h = 6 m × spadek w % / 100 albo h = 6 m × tan α.

• Jaki spadek dachu jednospadowego na 6 metrach dla danego pokrycia?
• Jak obliczyć spadek dachu jednospadowego?
• Przelicznik: stopnie, procenty i wysokość na 6 m
• Jaki jest minimalny spadek dachu jednospadowego na 6 m?
• Jaki spadek dachu na wiacie jednospadowej?
• Jaki spadek dachu na 7 metrach i innych długościach?
• Co jeszcze wpływa na spadek dachu jednospadowego na 6 m?
• Najczęstsze błędy przy spadku dachu na 6 metrach
• Jak obliczyć powierzchnię dachu jednospadowego przy długości 6 m?
• Jak wyznaczyć spadek krok po kroku: lista kontrolna

Te wartości przydadzą się przy garażu, przybudówce, wiacie i nowoczesnej bryle z jedną połacią. Ostateczną wartość wyznaczają instrukcja producenta wybranego pokrycia i projekt konstrukcji, bo minimalne spadki różnią się między systemami nawet w obrębie jednego rodzaju materiału.

Jaki spadek dachu jednospadowego na 6 metrach dla danego pokrycia?

Najmniejszy spadek toleruje papa i membrany (kilkanaście centymetrów na 6 m), blachy potrzebują od ok. 60 do 90 cm, a dachówka ceramiczna ok. 1,7-1,8 m. Źródła podają różne minima, dlatego w tabeli pokazuję zakresy, a nie jedną liczbę.

Według poradnika Rentools o spadku na 6 metrach minimalny spadek to 2% dla papy termozgrzewalnej (0,12 m), 14% dla blachodachówki (0,84 m) i 30% dla dachówki ceramicznej (1,8 m). Z kolei poradnik BUDMAT o blachodachówce, papie i rąbku podaje dla 6 m różnicę wysokości 18 cm przy papie, 84 cm przy blasze na rąbek stojący i 90 cm przy blachodachówce. Tabela kątów nachylenia dafro wymienia minima w stopniach: blacha trapezowa od 6°, blachodachówka modułowa i gonty bitumiczne od 12°, dachówka ceramiczna od 16°, łupek naturalny od 25°.

Rozrzut przy blachodachówce (od 12% do 12°) to na 6 m różnica ponad pół metra wysokości ściany. Dlatego najpierw wybierz konkretny produkt, a dopiero potem ustal wysokość ścian: zmiana pokrycia z blachy trapezowej na dachówkę ceramiczną podnosi górną krawędź o ok. 1,1 m.

Jak obliczyć spadek dachu jednospadowego?

Spadek w procentach to różnica wysokości podzielona przez długość w poziomie, pomnożona przez 100: spadek (%) = h / L × 100. Kąt w stopniach wynika z zależności tan α = h / L, a wysokość z przekształcenia h = L × tan α.

Przykład z poradnika Rentools: 1,2 m różnicy na 6 m daje 20%, czyli dach wznosi się o 20 cm na każdym metrze. Przykład BUDMAT: 18 cm na 600 cm to 3%. Odwrotnie, gdy znasz wysokość i chcesz kąt: α = arctan(h / 6). W arkuszu kalkulacyjnym wpisz =STOPNIE(ATAN(h/6)), gdzie h podajesz w metrach.

Uwaga na to, co oznacza 6 m. Wzór z tangensem dotyczy rzutu poziomego, czyli odległości między ścianami mierzonej poziomo. Jeśli 6 m to długość połaci po skosie (długość krokwi), liczysz h = 6 × sin α. Przy małych kątach różnica jest niewielka (10°: 106 cm w rzucie wobec 104 cm po skosie), ale przy 30° to już 3,46 m wobec 3,00 m. Rzeczywistą długość połaci z rzutu obliczysz jako L / cos α.

Spadek bywa też zapisywany jako stosunek wzniosu do 12 jednostek długości. Jak wyjaśnia kalkulator nachylenia dachu Omni, zapis 1:12 oznacza jeden metr wzniosu na dwanaście metrów długości (ok. 8,3%), a dachy płaskie mieszczą się tam w zakresie od ½:12 do 2:12, czyli od 4,2% do 16,7%. Na 6 m spadek 1:12 to 50 cm.

Ile centymetrów na metrze to spadek 15 stopni?

Spadek 15° to ok. 26,8 cm na każdy metr poziomu, czyli ok. 26,8%. Na 6 m w rzucie daje to ok. 1,61 m różnicy wysokości (przy 6 m mierzonych po połaci ok. 1,55 m). Dla porównania dafro podaje, że przy 10° spadek wynosi ok. 17,6 cm na 1 m, a 30° odpowiada ok. 57,7%.

Przelicznik: stopnie, procenty i wysokość na 6 m

Na 6 m w rzucie 1° to ok. 10,5 cm różnicy wysokości przy małych kątach, a 1% to dokładnie 6 cm. Przy większych kątach przyrost na każdy stopień rośnie, dlatego dla kątów powyżej ok. 10° korzystaj z tabeli lub wzoru.

Wartości są zaokrąglone. Przy wyznaczaniu wysokości ściany na budowie przyjmij dokładną wartość z projektu, a nie odczyt z tabeli.

Jaki jest minimalny spadek dachu jednospadowego na 6 m?

Dla pokryć przeznaczonych na dachy płaskie (papa, membrany) minimum na 6 m to zwykle 6-18 cm, czyli 1-3%, a bezpieczniejsza praktyka to co najmniej 3% (18 cm). Dla blach i dachówek minimum jest kilka razy wyższe i podaje je producent.

Artykuł Zadbaj o dom o spadku na 6 metrach podaje minimum 1% (6 cm) dla wysokiej klasy membran lub płyt warstwowych i zaleca 2-3% (12-18 cm). Zaznacza też, że w przepisach budowlanych nie ma jednego obowiązkowego wskaźnika spadku, bo wszystko zależy od przeznaczenia dachu i pokrycia. Poradnik ADREM wskazuje minimum 3-5%, czyli 18-30 cm, i ostrzega, że zbyt mały spadek prowadzi do zalewania i szybszej degradacji pokrycia.

Przy 1-2% margines jest bardzo mały: niewielkie ugięcie konstrukcji albo nierówność podłoża wystarczy, żeby na połaci zostawała woda. Na 6 m błąd wykonania rzędu kilku centymetrów potrafi zjeść połowę zaprojektowanego spadku. Jeśli planujesz spadek dla powierzchni użytkowej, a nie dachu, zasady są inne: opisuję je w tekście spadek na tarasie 5 m.

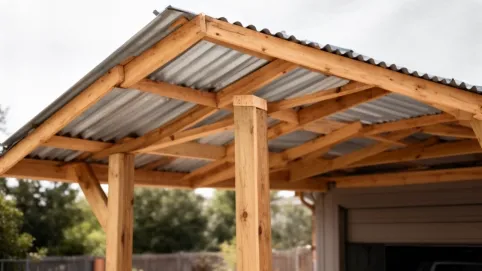

Jaki spadek dachu na wiacie jednospadowej?

Wiata jednospadowa z blachy trapezowej potrzebuje zwykle co najmniej 6°, czyli ok. 63 cm różnicy wysokości na 6 m. Przy papie na pełnym deskowaniu wystarcza 2-3% (12-18 cm), ale tylko przy równym i sztywnym podłożu.

W wiacie liczy się też wysokość przejazdu pod niższą krawędzią: jeśli dolna belka ma dać 2,2 m prześwitu, górna przy blasze trapezowej stanie na ok. 2,85 m plus wysokość konstrukcji. Spadek kieruj tam, gdzie woda może bezpiecznie spłynąć do rynny, a nie na ścieżkę, wjazd czy sąsiednią ścianę.

Jaki spadek dachu na 7 metrach i innych długościach?

Procent spadku nie zależy od długości, zmienia się tylko różnica wysokości: na 7 m spadek 3% daje 21 cm, 15% daje 105 cm, a 30% daje 2,1 m. Wystarczy pomnożyć długość w rzucie przez spadek w procentach i podzielić przez 100.

Przy krótszej połaci ta sama zasada daje mniejsze liczby; szczegółowe przykłady dla mniejszego budynku znajdziesz w artykule jaki spadek dachu na 4 metrach.

Co jeszcze wpływa na spadek dachu jednospadowego na 6 m?

Poza pokryciem na wybór spadku wpływają śnieg, wiatr, konstrukcja i to, jak budynek łączy się z otoczeniem. Minimum producenta to dolna granica, a nie cel.

• Śnieg: według artykułu Blachotrapez o kącie nachylenia dachu obciążenie śniegiem jest tym mniejsze, im większy kąt nachylenia, dlatego np. na Podhalu dominują strome dachy. Samo obciążenie śniegiem konstruktor liczy według normy dla obciążeń śniegiem (PN-EN 1991-1-3); ta norma dotyczy obciążeń, a nie minimalnych spadków pokryć.
• Wiatr: przy niskich kątach wiatr łatwiej wtłacza wodę pod zakłady, stąd zalecenia dodatkowych uszczelnień i membran.
• Kierunek spadku: woda ma spływać od ścian sąsiednich budynków i wejść do rynny; przy garażu dostawionym do domu spadek prowadzi się od elewacji.
• Konstrukcja: wyższa ściana to więcej materiału, a ciężkie pokrycie wymaga mocniejszej więźby. Poradnik Pruszyński o kącie nachylenia dachu zwraca uwagę, że zmiana kąta względem projektu na etapie budowy podnosi koszty rozwiązań konstrukcyjnych.
• Okna i elementy w połaci: producenci okien dachowych podają własny zakres kątów montażu, więc sprawdź go przed ustaleniem spadku; więcej w tekście jaki kąt dachu pod okno dachowe.

Dla orientacji: według poradnika Pruszyński typowe domy jednorodzinne w Polsce mają dachy o nachyleniu 30-45°, a dach płaski ma co najmniej ok. 3° (na 6 m ok. 31 cm). Dach jednospadowy nad garażem czy przybudówką zwykle leży znacznie niżej od tego zakresu.

Najczęstsze błędy przy spadku dachu na 6 metrach

Najczęstszy błąd to pomylenie procentów ze stopniami: 12% na 6 m to ok. 72 cm, a 12° to ok. 128 cm. Kolejne błędy wynikają z mierzenia długości po skosie zamiast w rzucie i z projektowania dokładnie na minimum.

• Mylenie jednostek: minimum producenta w stopniach przeliczone jak procenty daje spadek o połowę za mały.
• Zła długość: liczenie h = 6 × tan α, gdy 6 m to długość krokwi, zawyża wysokość ściany (przy 30° o ok. 46 cm).
• Spadek na styk: ugięcie belek, tolerancje wykonania i docieplenie z klinami potrafią zmniejszyć realny spadek o kilka centymetrów.
• Brak dodatkowego zabezpieczenia przy niskim kącie: dafro zaleca przy kątach poniżej 12° dodatkowe membrany i większe zakłady, a przy ok. 10° dodatkowe uszczelnienia pod pokryciem.
• Zmiana pokrycia bez przeliczenia: przejście z blachy na dachówkę wymaga podniesienia ściany i sprawdzenia więźby.
• Ignorowanie jednego kierunku spływu: BUDMAT podkreśla, że na dachu jednospadowym błędy w nachyleniu szybko kończą się zastoiskami wody lub podciekaniem na zakładach.

Jak obliczyć powierzchnię dachu jednospadowego przy długości 6 m?

Powierzchnia połaci to szerokość budynku × 6 m / cos α, albo szerokość × √(6² + h²). Dla szerokości 5 m i kąta 10° wychodzi ok. 30,5 m², przy 15° ok. 31,1 m², a przy 5° ok. 30,1 m², czyli prawie tyle co rzut.

Przykład z wysokością: przy h = 1 m rzeczywista długość połaci to √(36 + 1) ≈ 6,08 m, więc przy szerokości 5 m połać ma ok. 30,4 m². Do tego dolicz okapy, wysunięcia boczne i zapas na docinki oraz zakłady, którego wielkość zależy od pokrycia i kształtu dachu.

Rentools podaje orientacyjnie, że na 1 m² górnej kondygnacji przypada średnio 1,5 m² dachu. To przybliżenie dla typowych, stromych dachów domów; przy płaskim dachu jednospadowym realny stosunek jest znacznie niższy, więc do zamówienia materiału licz powierzchnię ze wzoru.

Jak wyznaczyć spadek krok po kroku: lista kontrolna

Zacznij od pokrycia, bo to ono wyznacza minimum, a dopiero potem ustalaj wysokość ścian i więźbę.

1. Wybierz konkretny produkt pokrycia i spisz z karty technicznej minimalny kąt oraz wymagania dla niskich spadków (podkład, zakłady, uszczelnienia).
2. Zmierz odległość w poziomie między podporami (rzut) i ustal, czy 6 m to rzut, czy długość po połaci.
3. Przyjmij spadek z zapasem ponad minimum i przelicz go na h: h = L × tan α albo h = L × spadek% / 100.
4. Sprawdź, czy wysokość niższej ściany daje potrzebny prześwit, a wyższej mieści się w warunkach zabudowy.
5. Przekaż założenia konstruktorowi: obciążenie śniegiem i wiatrem, ciężar pokrycia, przekroje i rozstaw krokwi.
6. Zaplanuj kierunek spływu, rynnę i miejsce odprowadzenia wody.
7. Policz powierzchnię połaci ze wzoru i dolicz okapy oraz zapas na docinki.

Jak z tych założeń zbudować samą konstrukcję nośną, opisuję w tekście szkielet dachu jednospadowego.
