Szkielet dachu jednospadowego: elementy, rozstaw, montaż

Szkielet dachu jednospadowego to więźba z krokwi opartych na murłacie niższej ściany i na ścianie pulpitowej albo płatwi przy niej, a jej typ zależy od rozpiętości: układ krokwiowy stosuje się do ok. 6 m, krokwiowo-zastrzałowy do ok. 7 m, płatwiowo-kleszczowy do ok. 12 m przy małym spadku. Przekroje krokwi, ich rozstaw (najczęściej 60-90 cm) i sposób kotwienia wynikają z projektu, który uwzględnia ciężar pokrycia oraz strefę śniegową i wiatrową. Poniżej znajdziesz elementy szkieletu, dobór konstrukcji, materiały, montaż krok po kroku, impregnację, łączniki i błędy, które najczęściej kończą się ugięciem połaci.

• Z jakich elementów składa się szkielet dachu jednospadowego?
• Jaka konstrukcja dachu jednospadowego przy danej rozpiętości?
• Jaki kąt nachylenia przyjąć dla szkieletu dachu jednospadowego?
• Z jakiego drewna i materiałów zrobić szkielet?
• Jak zrobić konstrukcję pod dach jednospadowy krok po kroku?
• Co ile krokwie na dachu jednospadowym?
• Jak impregnować szkielet dachu jednospadowego?
• Jakie łączniki stosować w szkielecie dachu jednospadowego?
• Jakie są wady dachu jednospadowego i jego konstrukcji?
• Ile kosztuje szkielet dachu jednospadowego?
• Najczęstsze błędy przy budowie szkieletu dachu jednospadowego
• Lista kontrolna przed zamówieniem drewna i montażem

Z jakich elementów składa się szkielet dachu jednospadowego?

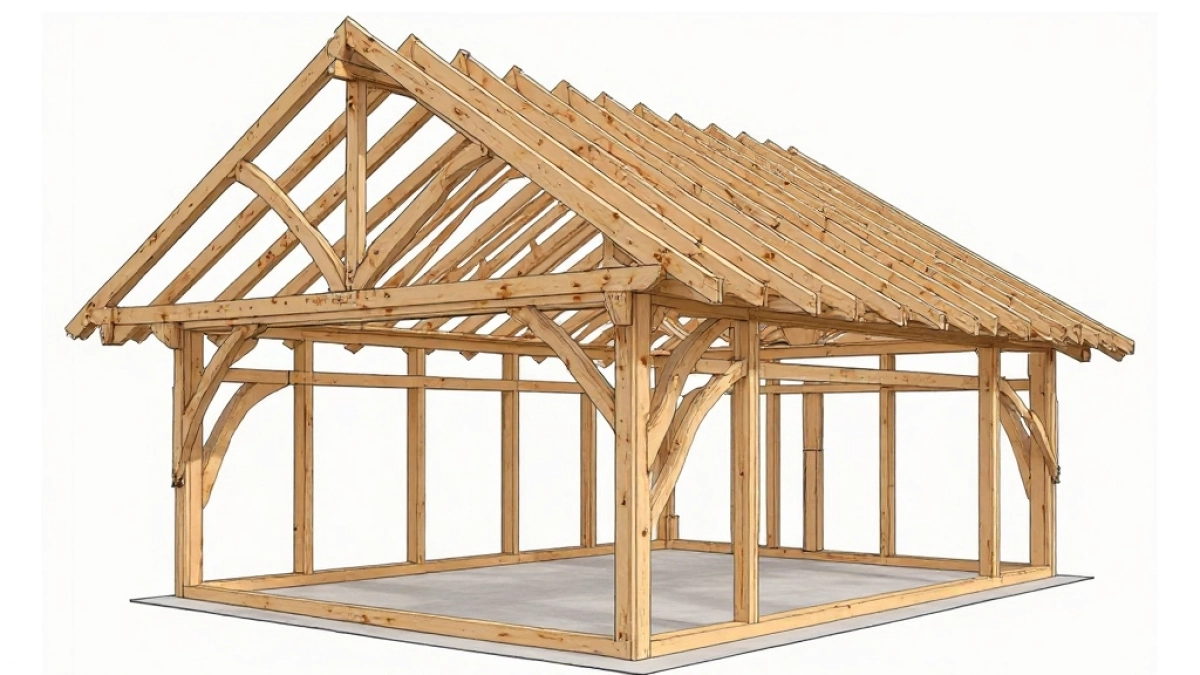

Podstawę szkieletu tworzą murłata i krokwie, a przy większych rozpiętościach dochodzą płatwie, słupy (stolce), miecze, zastrzały i kleszcze. Wszystkie te elementy tworzą jedną połać nachyloną w jednym kierunku.

W budynku z dachem jednospadowym ściany boczne nazywa się szczytowymi, a wyższą ścianę tylną pulpitową. Krokwie opierają się dołem na murłacie niższej ściany, a górą na ścianie pulpitowej lub na płatwi ustawionej wzdłuż niej. Płatew to pozioma belka, która skraca swobodną długość krokwi i przenosi nacisk na słupy.

Elementy dostosowuje się do budynku. Nad garażem o szerokości ok. 5 m zwykle wystarczy murłata i proste krokwie, a przy dłuższej połaci altany lub wiaty dochodzą słupy pośrednie lub płatew. Szkielet musi przenieść śnieg i wiatr, dlatego dokładność wymiarów i połączeń ma tu większe znaczenie niż sam przekrój belek.

Jaka konstrukcja dachu jednospadowego przy danej rozpiętości?

O rodzaju więźby decydują przede wszystkim rozpiętość między ścianami i kąt nachylenia połaci. Im większa rozpiętość, tym więcej podpór pośrednich potrzebuje krokiew.

Graniczne rozpiętości podaje poradnik Pruszyński o konstrukcji dachu jednospadowego: układ krokwiowy do 6 m rozstawu ścian, krokwiowo-zastrzałowy do 7 m, płatwiowo-kleszczowy do 12 m. Przy dużym nachyleniu połaci, według opisu konstrukcji dachu jednospadowego extraDACH, stosuje się wiązary kratowe albo układ płatwiowo-kleszczowy o rozpiętości ograniczonej do 6 m.

Wartość dla układu wieszarowego pochodzi z poradnika Maldrew o budowie dachu jednospadowego, gdzie rozstaw podpór w tym układzie nie przekracza 7,4 m. Podane granice to maksima, a nie wartości domyślne: przy ciężkim pokryciu lub w strefie dużego obciążenia śniegiem projektant często dodaje płatew albo zastrzały już przy krótszych krokwiach, np. od ok. 4 m długości.

Jak wygląda krokwiowa konstrukcja dachu jednospadowego?

W układzie krokwiowym jedynymi elementami nośnymi są krokwie oparte dołem na murłacie ściany zewnętrznej, a górą na ścianie pulpitowej lub słupie. To najprostsza i najtańsza więźba, stosowana do ok. 6 m rozpiętości, a przekrój krokwi zależy głównie od ciężaru pokrycia i obciążenia śniegiem. Sprawdza się na garażach, wiatach, altanach i mniejszych budynkach gospodarczych.

Kiedy stosuje się zastrzały, a kiedy płatwie i kleszcze?

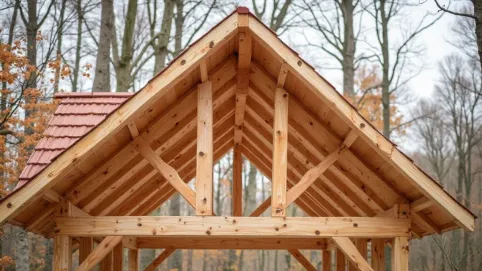

Zastrzały, czyli ukośne belki pod krokwiami, stosuje się, gdy rozpiętość rośnie do ok. 7 m i krokiew bez usztywnienia uginałaby się za bardzo. Układ płatwiowo-kleszczowy wybiera się przy większych rozpiętościach: pionowy słup (stolec) stoi na podwalinie lub belce stropowej, opiera się na nim płatew, a stolec z płatwią, mieczami i podwaliną tworzy ramę stolcową. Jedną ramę stawia się wzdłuż ścianki kolankowej, drugą, wyższą, wzdłuż ściany pulpitowej, a krokwie układa się między nimi.

Duże nachylenie: wiązary kratowe

Przy stromej połaci często wybiera się prefabrykowane wiązary kratowe z drewnianych trójkątów, złożone z pasów górnych, pasów dolnych, słupków i krzyżulców. Są liczone i produkowane w zakładzie, więc na budowie ogranicza się pracę do ich ustawienia i stężenia. Rozpiętość i rozstaw wiązarów określa producent w dokumentacji.

Jaki kąt nachylenia przyjąć dla szkieletu dachu jednospadowego?

Dachy jednospadowe mają zwykle od 3 do 45 stopni, a w większości realizacji mniej niż 25 stopni. Te wartości podaje poradnik Onduline o podstawowej konstrukcji dachu jednospadowego, co koryguje często powtarzany zakres 15-45 stopni.

Kąt ogranicza przede wszystkim pokrycie. Według poradnika Krause o wykonaniu dachu jednospadowego dla blachy trapezowej wystarcza nawet 7-10 stopni, a dla dachówki może być potrzebne ok. 25 stopni. Minimalne kąty dla konkretnych modeli podaje producent pokrycia, osobno omawiamy minimalny kąt nachylenia dachu dla blachodachówki.

Przy bardzo małych spadkach zwykle wykonuje się pełne deskowanie z hydroizolacją z papy lub membrany EPDM, a przy nachyleniu rzędu 5 stopni szczególnej uwagi wymagają okapy. Większy kąt zmniejsza ryzyko zalegania śniegu, ale komplikuje więźbę i podnosi koszt. Jak przeliczyć spadek na różnicę wysokości ścian, pokazujemy na przykładzie w artykule jaki spadek dachu na 4 metrach.

Z jakiego drewna i materiałów zrobić szkielet?

Standardem jest drewno konstrukcyjne iglaste, sosna lub świerk, w klasie wytrzymałości C24, wysuszone i zaimpregnowane. Stal ocynkowana lub drewno klejone stosuje się tam, gdzie liczy się duża rozpiętość, stabilność wymiarów albo wilgotne otoczenie.

Drewno lite, suszone i klejone

Drewno musi być suche: w praktyce przyjmuje się wilgotność poniżej ok. 18 procent, sprawdzaną wilgotnościomierzem przed montażem. Mokra belka kurczy się i pęka, a wypaczenie jednej krokwi widać potem na całej połaci. Drewno klejone warstwowo jest droższe, ale stabilniejsze i nadaje się do dużych rozpiętości. Konstrukcje drewniane projektuje się według normy PN-EN 1995 (Eurokod 5), a przekroje z tabel w tym artykule traktuj jako orientacyjne.

• Przycinaj elementy na sucho, a impregnuj po obróbce, żeby chronione były też przekroje poprzeczne.
• Jeśli zależy Ci na pochodzeniu drewna, wybieraj tarcicę z certyfikatem FSC.
• Płyty OSB lub deskowanie służą jako poszycie usztywniające połać, nie zastępują stężeń przewidzianych w projekcie.

Stal i konstrukcje hybrydowe

Profile stalowe, np. ceowniki ze stali S235, stosuje się w nowoczesnych i hybrydowych konstrukcjach, łącząc je z drewnianymi krokwiami. Stal nie gnije i dobrze przenosi duże obciążenia, ale wymaga zabezpieczenia antykorozyjnego i dokładnego projektu połączeń, a grubość ścianki wynika z obliczeń, nie z przyzwyczajenia wykonawcy. Nad garażem zwykle wystarczy drewno, a w altanie nad morzem lub w bardzo wilgotnym otoczeniu warto rozważyć stal ocynkowaną.

Jak zrobić konstrukcję pod dach jednospadowy krok po kroku?

Kolejność prac jest stała: projekt, murłata, krokwie, usztywnienia, warstwa wstępnego krycia, pokrycie i orynnowanie. Każdy etap sprawdza się poziomicą lub sznurkiem, zanim zacznie się następny.

1. Projekt: rozpiętość, kąt, typ więźby, przekroje, rozstaw krokwi, kotwienie oraz ewentualne wzmocnienia pod panele fotowoltaiczne lub jednostkę pompy ciepła.
2. Impregnacja przyciętego drewna i jego wyschnięcie.
3. Montaż murłaty na izolacji przeciwwilgociowej.
4. Ustawienie słupów i płatwi, jeśli przewiduje je projekt.
5. Montaż krokwi, najpierw skrajnych, potem pośrednich.
6. Zastrzały, kleszcze i stężenia połaci.
7. Membrana z łatami i kontrłatami albo pełne deskowanie z papą.

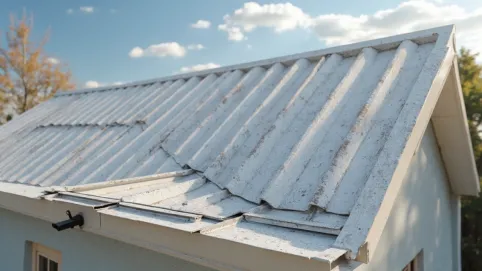

8. Pokrycie, obróbki i system rynnowy na okapie.

Jeśli w trakcie budowy zmienia się pokrycie lub kąt, więźbę trzeba przeliczyć ponownie, co opisujemy w artykule o tym, jak przebiega zmiana konstrukcji dachu w trakcie budowy.

Montaż murłaty

Murłatę montuje się jako pierwszą: leży na koronie ściany nośnej, przykręcona do kotew osadzonych w murze lub wieńcu, i musi być idealnie pozioma na całej długości. Pod belkę kładzie się izolację bitumiczną, która odcina ją od wilgoci z muru.

1. Oczyść koronę muru z luźnych elementów.
2. Zaznacz punkty kotwienia, zwykle co 50-70 cm lub zgodnie z projektem.
3. Osadź kotwy, np. wklejane lub wmurowane pręty gwintowane M12 w otworach o średnicy dobranej przez producenta kotwy, zostawiając ok. 5 cm gwintu nad belką.
4. Przytnij murłatę z zapasem ok. 5 cm, połóż na izolacji, nawierć otwory i dokręć nakrętki z podkładkami.
5. Sprawdź poziom poziomicą na całej długości, nierówności wyrównaj podkładkami lub klinami z twardego drewna.
6. Dłuższe murłaty łącz na zakład lub złączem ciesielskim nad kotwą, obetnij nadmiar izolacji.

Luźna kotwa to jeden z poważniejszych błędów: przy silnym wietrze połać działa jak żagiel i może unieść całą więźbę. Jeśli murłata czeka na krokwie kilka dni, osłoń ją przed deszczem.

Montaż krokwi

Krokwie przycina się pod kąt spadku według szablonu, tak żeby wszystkie miały identyczne wcięcia i przylegały do murłaty całą powierzchnią oparcia. Długość krokwi to rzut poziomy podzielony przez cosinus kąta nachylenia, powiększony o okap.

Przykład: przy rzucie 5 m i kącie 30 stopni krokiew ma ok. 5,77 m (5 / 0,866), a z okapem 50 cm ok. 6,3 m. Przy małych kątach różnica jest niewielka: przy 5 stopniach ta sama krokiew ma ok. 5,02 m bez okapu.

1. Wykonaj szablon wcięcia z deski i przytnij według niego wszystkie krokwie.
2. Zamontuj dwie krokwie skrajne i rozciągnij między nimi sznurek kontrolny.
3. Mocuj krokwie do murłaty i do płatwi lub ściany pulpitowej łącznikami z projektu, np. kątownikami ciesielskimi z gwoździami pierścieniowymi albo śrubami M10-M12.
4. Ustawiaj kolejne krokwie w rozstawie z projektu, kontrolując płaszczyznę połaci sznurkiem.
5. Dodaj zastrzały i stężenia, zanim położysz membranę.

Podnoszenie krokwi wymaga co najmniej dwóch osób i pracy z rusztowania, nie z drabiny opartej o świeżo ustawioną więźbę. Stosuj środki ochrony przed upadkiem z wysokości. Pamiętaj też o szczelinie wentylacyjnej nad ociepleniem, żeby nie zbierała się tam para wodna.

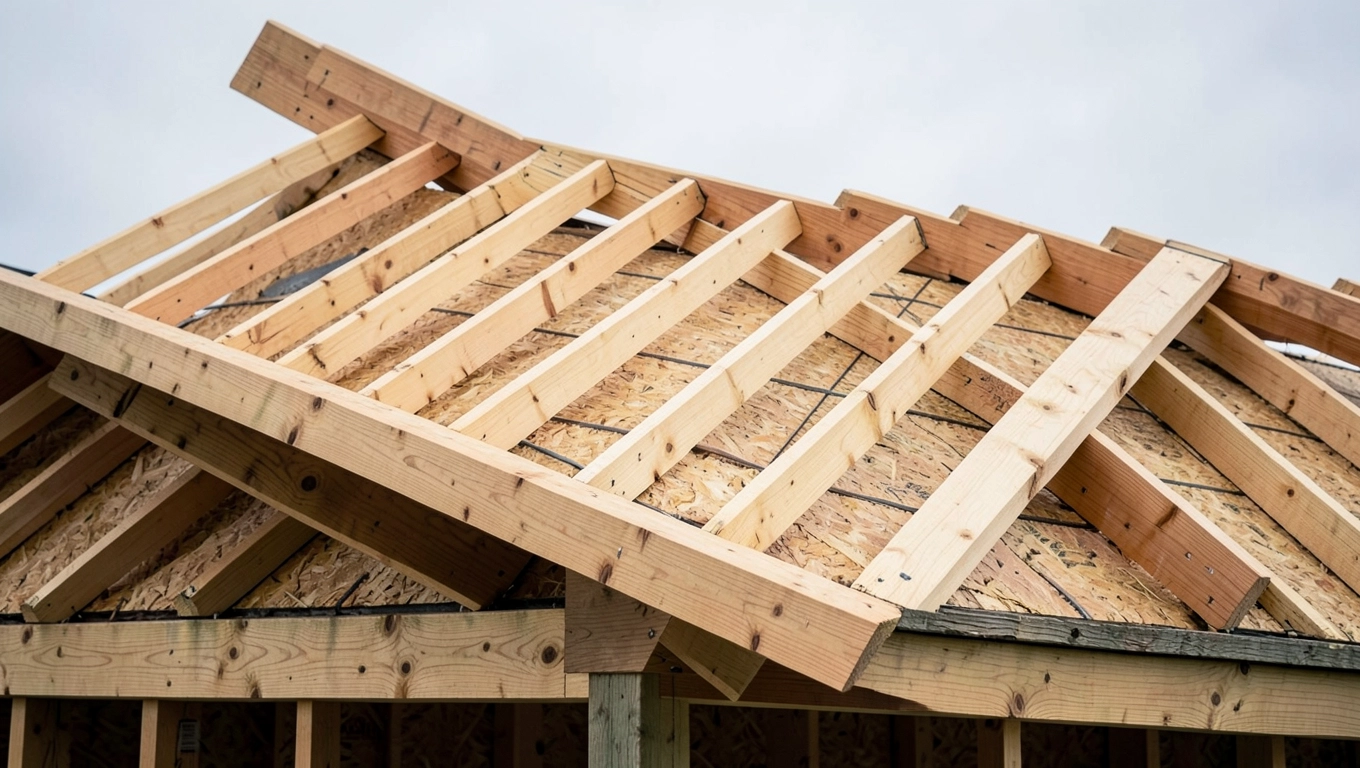

Co ile krokwie na dachu jednospadowym?

Rozstaw krokwi wynosi najczęściej 60-90 cm, a dokładną wartość określa projekt na podstawie przekroju krokwi, ciężaru pokrycia, długości połaci i strefy śniegowej. Taki standardowy zakres podaje też cytowany wyżej poradnik Krause, z zastrzeżeniem, że zbyt duży rozstaw prowadzi do ugięć, zwłaszcza pod cięższym pokryciem.

Mniejszy rozstaw wzmacnia połać, ale zwiększa zużycie drewna i łączników. W rejonach o dużych opadach śniegu, np. w górach, spotyka się rozstaw rzędu 50 cm, na nizinach często ok. 80 cm, a połać dłuższa niż ok. 4 m zwykle wymaga gęstszego układu lub podpory pośredniej. Rozstaw dopasowuje się też do szerokości płyt ocieplenia między krokwiami, co ogranicza docinki.

Liczbę krokwi liczy się tak: długość murłaty podzielona przez rozstaw plus jeden, wynik zaokrąglony w górę. Dla murłaty 6 m i rozstawu 75 cm wychodzi 6 / 0,75 + 1 = 9 krokwi. Jeśli ostatnie pole wypada węższe, rozłóż różnicę na skrajne pola. Projektant sprawdza też dopuszczalne ugięcie krokwi, a nie tylko jej nośność.

Jak impregnować szkielet dachu jednospadowego?

Szkielet impregnuje się przed montażem, po przycięciu elementów, środkiem grzybo- i owadobójczym przeznaczonym do drewna konstrukcyjnego, np. na bazie związków boru lub miedzi. Dotyczy to wszystkich powierzchni, łącznie z czołami belek i wcięciami, bo tam wilgoć wnika najszybciej.

• Małe elementy zanurza się w roztworze, zwykle na 10-15 minut lub zgodnie z instrukcją producenta.
• Duże belki maluje się pędzlem lub natryskiem dwukrotnie, z przerwą na wchłonięcie pierwszej warstwy, zwykle ok. 24 godzin; zużycie podaje producent środka.
• Po impregnacji drewno schnie w przewiewnym, zadaszonym miejscu, zwykle ok. 48 godzin. Nie impregnuj w deszczu.
• Pracuj w rękawicach i masce, szczególnie przy natrysku.
• Widoczne elementy, np. końcówki krokwi na okapie, odnawiaj okresowo, orientacyjnie co 5-7 lat lub wg zaleceń producenta.

Najbardziej narażone są miejsca styku drewna z murem, dlatego pod murłatą zawsze leży izolacja przeciwwilgociowa. Elementy stalowe zabezpiecza się ocynkowaniem lub powłoką antykorozyjną, np. dwuwarstwową farbą epoksydową. Trwałość zależy od jakości impregnacji, wentylacji i szczelności pokrycia, więc nie da się jej obiecać z góry w latach.

Jakie łączniki stosować w szkielecie dachu jednospadowego?

Połączenia szkieletu wykonuje się z łączników ocynkowanych: gwoździ pierścieniowych lub karbowanych, śrub ciesielskich, kątowników i płytek perforowanych. Typ, liczbę i rozmieszczenie łączników określa projekt, bo to one przenoszą siły ssania wiatru.

• Gwoździe karbowane lub pierścieniowe o długości ok. 80-120 mm są tanie i szybkie w montażu, ale słabiej trzymają przy wyrywaniu niż śruby.
• Śruby ciesielskie, np. M10-M12, stosuje się przy dużych obciążeniach i tam, gdzie połączenie może wymagać dokręcenia lub demontażu.
• Kątowniki i wieszaki ciesielskie łączą krokiew z murłatą i płatwią; przykręca się je łącznikami podanymi przez producenta.
• Płytki i taśmy perforowane wzmacniają złącza wieloelementowe i słabe punkty, np. połączenia krokwi z płatwią.
• Przy grubszych śrubach nawierca się otwory, żeby drewno nie pękło, a nakrętki dokręca z podkładkami stalowymi.

W wilgotnym otoczeniu stosuj wyłącznie łączniki ocynkowane lub nierdzewne i nie łącz różnych metali bez przekładki. Nośność konkretnego łącznika podaje jego producent, więc zamienniki kupowane na budowie trzeba porównać z projektem.

Jakie są wady dachu jednospadowego i jego konstrukcji?

Główne wady to ryzyko zalegania śniegu przy małym kącie nachylenia i większa podatność na wiatr, zwłaszcza na okapach. Większy kąt ogranicza te problemy, ale komplikuje więźbę i podnosi koszt.

• Przy nachyleniu rzędu 5 stopni okapy i połączenia pokrycia wymagają starannego zabezpieczenia przed wiatrem i wodą.
• Wysoka ściana pulpitowa i duża płaska połać przyjmują silne parcie i ssanie wiatru, co wymaga pewnego kotwienia murłaty i krokwi.
• Poddasze jest ograniczone z jednej strony, więc przy niskiej ścianie okapowej część przestrzeni jest trudna do wykorzystania.
• Montaż urządzeń na dachu, np. jednostki zewnętrznej pompy ciepła, wymaga zaplanowanych wcześniej wzmocnień: grubszych krokwi, dodatkowych belek lub podkonstrukcji stalowej.

Duża, równa połać ułatwia z kolei montaż paneli fotowoltaicznych i okien dachowych, a woda spływa jednym okapem, co upraszcza orynnowanie. Jeśli planujesz fotowoltaikę później, uwzględnij jej ciężar w obliczeniach więźby już teraz; więcej o tym w artykule wymiana dachu a panele fotowoltaiczne. Dach wymaga też przeglądów, najlepiej dwa razy w roku oraz po wichurach i intensywnych opadach.

Ile kosztuje szkielet dachu jednospadowego?

Koszt szkieletu zależy głównie od ilości i gatunku drewna, typu więźby i robocizny. Cytowany wyżej poradnik Onduline podaje ok. 600 zł za m³ jodły i do ok. 900 zł za m³ świerku lub sosny, a droższe są modrzew i dąb.

Cały dach jednospadowy, czyli więźba, pokrycie i robocizna, to według artykułu WPW Invest o kosztach dachu jednospadowego średnio ok. 250-600 zł za m² połaci. To dane z publikacji internetowych, a nie aktualna oferta, więc przed zakupem porównaj bieżące ceny w tartaku i kosztorys wykonawcy. Do kosztu szkieletu dolicz impregnat, łączniki, kotwy, izolację pod murłatę i ewentualne wzmocnienia pod instalacje.

Najczęstsze błędy przy budowie szkieletu dachu jednospadowego

Większość usterek więźby jednospadowej wynika z pominięcia projektu albo z mokrego drewna. Poniższe błędy powtarzają się najczęściej.

• Dobór przekroju krokwi "na oko" bez uwzględnienia strefy śniegowej i ciężaru pokrycia.
• Rozstaw krokwi większy niż w projekcie, żeby zaoszczędzić drewno.
• Wbudowanie mokrego lub nieimpregnowanego drewna, co kończy się wypaczeniem i pęknięciami.
• Murłata bez izolacji od muru lub przykręcona do zbyt rzadko rozmieszczonych kotew.
• Kąt nachylenia mniejszy niż minimalny dla wybranego pokrycia.
• Brak zastrzałów lub stężeń przy dłuższych krokwiach, co daje ugięcia i skręcanie połaci.
• Brak wzmocnień pod panele lub pompę ciepła i późniejsze kucie w gotowym pokryciu.
• Brak szczeliny wentylacyjnej i kondensacja pary pod pokryciem.

Lista kontrolna przed zamówieniem drewna i montażem

• Mam projekt z typem więźby, przekrojami, rozstawem krokwi i rozmieszczeniem kotew.
• Znam rozpiętość między ścianami i sprawdziłem, czy mieści się w granicy wybranego układu.
• Wybrane pokrycie dopuszcza zaprojektowany kąt nachylenia.
• Drewno ma klasę C24 lub wyższą, wilgotność poniżej ok. 18 procent i jest zaimpregnowane po przycięciu.
• Kotwy murłaty są osadzone w murze lub wieńcu zgodnie z projektem.
• Łączniki są ocynkowane i odpowiadają tym z projektu.
• Uwzględniłem ciężar przyszłych instalacji na dachu.
• Prace na wysokości prowadzę z rusztowania, z zabezpieczeniem przed upadkiem.
