Jaki kabel do rolet zewnętrznych: przekroje i konfiguracje

Redakcja 2025-05-25 04:32 / Aktualizacja: 2026-02-06 19:31:16 | Udostępnij:

Wybór kabla do rolet to proste pytanie z kilkoma ukrytymi dylematami. Pierwszy dylemat: zasilać każdy napęd oddzielnie na 230V czy planować centralne sterowanie niskonapięciowe? Drugi: jaki przekrój i ile żył — 0,75–1,5 mm2 wystarczy dla krótkich tras, czy trzeba od razu montować 1,5–2,5 mm2 i pięciożyłowy kabel?

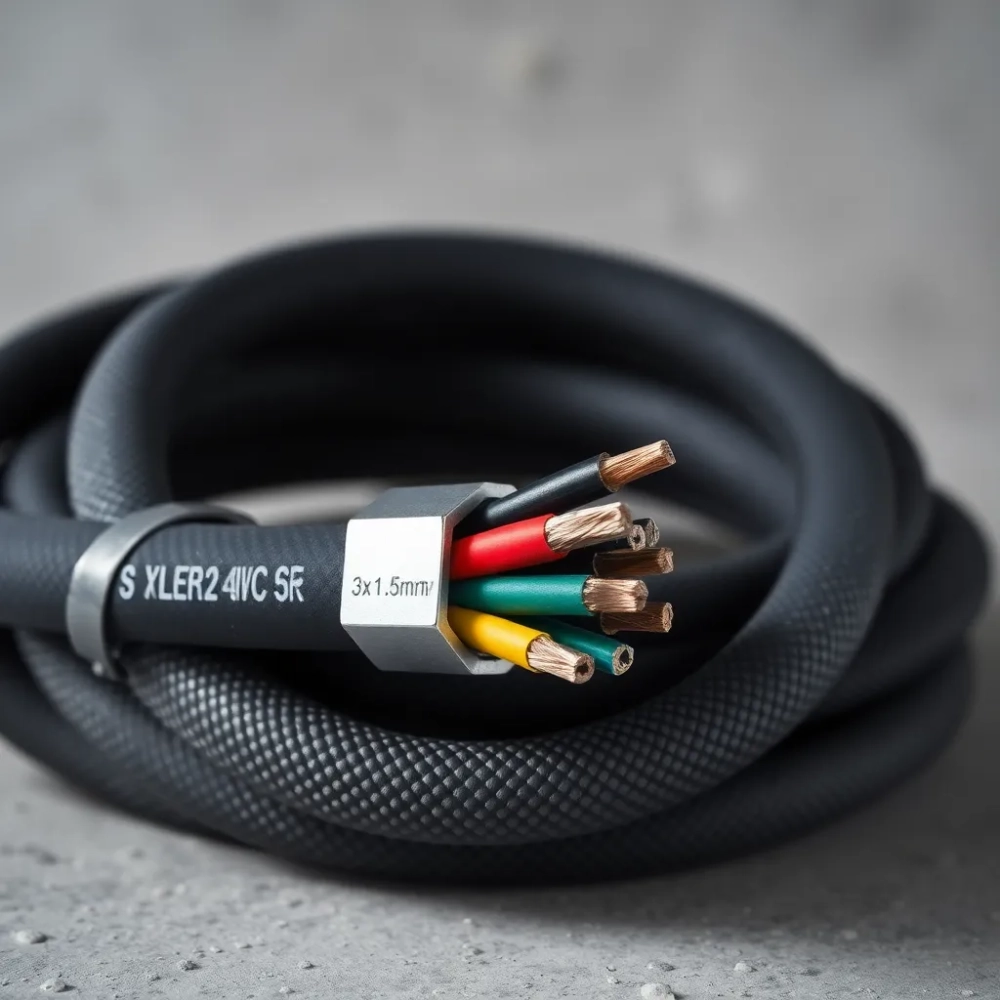

Jaki kabel do rolet

Poniżej zestawienie praktycznych konfiguracji przewodów używanych do rolet — przekroje, orientacyjne wartości prądu, ceny za metr i typowe zastosowania. Ta tabela ma pomóc szybko porównać opcje i zdecydować, czy instalacja ma być „oszczędna”, rozwojowa, czy przygotowana na grupowanie napędów.

Przekrój (mm2) Liczba żył Prąd (A) Cena (PLN/m) Zastosowanie
3×0,75 3 6–8 ~1,20 Krótki dystans, sygnały; rzadko do napędów rolet
3×1,0 3 10–13 ~1,60 Krótkie instalacje lub lekkie napędy
3×1,5 3 14–16 ~2,20 Standard dla pojedynczej rolety na dystans do ~20–30 m
3×2,5 3 20–25 ~3,50 Dłuższe trasy, łączenie kilku napędów
5×1,5 5 14–16 ~3,10 Zasilanie + sterowanie (L,N,PE + up/down)
5×2,5 5 20–25 ~4,50 Ciężkie warunki, wiele rolet w jednej pętli

Z tabeli wynika prosta zasada: dla jednej rolety zwykle wystarcza 1,5 mm2, dla dłuższych tras i grupowania warto rozważyć 2,5 mm2 lub pięciożyłowy kabel. Cena za metr rośnie liniowo z przekrojem i liczbą żył — inwestycja w większy przekrój zwraca się przy wielokrotnych rozgałęzieniach i minimalizacji spadków napięcia.

Zasilanie rolet: 230V AC i faza

Standardem w większości instalacji jest zasilanie 230V AC, jedna faza. Napędy rurowe zaprojektowane są najczęściej do pracy na pojedynczej fazie i wymagają przewodu fazowego, neutralnego oraz ochronnego. Przerzut fazy przez wyłącznik to typowy sposób sterowania — najczęściej przełącza się tylko przewód fazowy, a neutral pozostaje stały.

Motory do rolet mają zwykle mocy od 40 W do 300 W. Prąd nominalny jest niski (rzędu 0,2–1,5 A), ale prąd rozruchowy może być kilkukrotnie wyższy. Dlatego przy doborze zabezpieczenia i kabla liczy się zarówno wartość ciągła, jak i chwilowe przepięcia przy starcie silnika.

Przy projektowaniu instalacji trzeba pamiętać o miejscu podłączenia fazy — np. w puszce nad oknem lub w skrzynce rozdzielczej. W instalacjach grupowych warto stosować oddzielne wyłączniki nadprądowe lub styczniki, żeby pojedyncza awaria nie uszkodziła wszystkich rolet.

Przekrój przewodu dla rolet 1,5–2 mm2

Podstawowy przekrój polecany dla pojedynczego napędu to 1,5 mm2. Zapewnia on wystarczający margines dla typowych prądów nominalnych i jest ekonomiczny. Dla tras powyżej 20–30 m lub gdy planujesz podłączenie kilku napędów jednym przewodem, warto podnieść przekrój do 2,5 mm2.

Przy obliczaniu spadku napięcia pamiętaj o długości trasy i sumie przewodów w obwodzie (tam i z powrotem). Dla typowego napędu 100–200 W napięcie spadku na 20 m jest marginalne, ale przy grupach i dłuższych prowadzeniach opłaca się zwiększyć przekrój.

5-żyłowy przewód do sterowania i zasilania

Pięciożyłowy przewód to często najlepszy wybór przy nowych instalacjach. Pozwala poprowadzić fazę, neutralny, przewód ochronny oraz dwie żyły sterujące (up/down) jedną pętlą. Dzięki temu pojedynczy kabel obsłuży zasilanie i podstawowe sterowanie bez dodatkowych muf.

W praktycznym ujęciu pięć żył oznacza elastyczność: moduł sterujący, czujnik lub przycisk lokalny można podłączyć bez dokładania przewodów. Kolory najczęściej stosowane: brązowy (L), niebieski (N), zielono‑żółty (PE), czarny i czerwony do kierunków — warto oznaczyć je przy montażu.

Jeżeli planujesz system smart home, pięciożyłowy kabel daje rezerwę na moduły wymagające neutralnego przewodu. To małe dopłacenie teraz, które oszczędzi kucia ścian później.

Bezpieczne prowadzenie i ochrona kabla

Odpowiednie prowadzenie kabla zmniejsza ryzyko uszkodzeń mechanicznych i przedłuża trwałość instalacji. Na zewnątrz stosuj rurki karbowane lub peszle o średnicy adekwatnej do przekroju — dla 5×1,5 mm2 sugerowana średnica to minimum 20–25 mm. W miejscach przejść przez ścianę użyj dławnic uszczelniających lub muf o klasie IP, aby chronić przed wilgocią.

Lista kontrolna prowadzenia kabla

  • Poprowadź kabel w rurce (peszel) wewnątrz ściany lub w listwie.
  • Zostaw zapas kabla 20–30 cm w puszce na ewentualne łączenia.
  • Użyj muf o odpowiedniej klasie IP przy przejściach na zewnątrz.
  • Unikaj ostrych kątów — minimalny promień gięcia zależy od typu przewodu.
  • Oznacz żyły i dokumentuj rozgałęzienia dla przyszłych zmian.

Zabezpieczenia mechaniczne i dobre uszczelnienie to często większa korzyść niż oszczędność na przewodzie. Nawet najlepszy kabel źle poprowadzony będzie się szybciej niszczył.

Zasilanie awaryjne dla rolet (UPS)

Warto rozważyć zasilanie awaryjne, szczególnie dla rolet zewnętrznych, które muszą się zamknąć przy burzy lub otworzyć przy ewakuacji. Dla jednej rolety wystarczy często UPS o mocy ciągłej 300–600 W z zapasem mocy rozruchowej; zużycie energii na jeden cykl (podniesienie/opadnięcie) to zwykle kilka watogodzin. Przy kilku roletach trzeba skalować moc i pojemność baterii.

Należy wybierać UPSy z czystą sinusoidą przy wyjściu, bo napędy silnikowe lepiej znoszą napięcie o jakości zbliżonej do sieci. Przy projektowaniu zasilania awaryjnego policz liczbę cykli i czas pracy — przykład: UPS 600 W z baterią 600 Wh może obsłużyć kilkanaście pełnych cykli pojedynczego napędu.

Pamiętaj o dodatkowych elementach: zabezpieczeniach przed przeciążeniem, układach ładowania oraz możliwości ręcznego odblokowania rolety w razie dłuższej awarii.

Rozgałęzienia i łatwy dostęp do innych napędów

Planowanie rozgałęzień powinno być częścią projektu instalacji. Najlepiej umieścić puszki rozdzielcze nad oknami lub w skrzynce technicznej z dostępem od wewnątrz. Tam można trwale połączyć żyły, zamontować listwy zaciskowe i zostawić miejsce na moduły sterujące.

Dobrym zwyczajem jest poprowadzenie dodatkowych zapasowych żył (np. +1 lub +2) wewnątrz kabla, aby w przyszłości nie kłaść nowych przewodów. Koszt kilku dodatkowych przewodów przy montażu jest niewielki w porównaniu z koniecznością kuć ściany później.

Do łączeń używaj trwałych złączy (np. szybkozłączek, kostek lub złącz WAGO), które ułatwią demontaż i serwis. Oznacz każde rozgałęzienie etykietą z opisem, aby obsługa była intuicyjna.

Sterowanie: piloty, moduły i smart home

Sposób sterowania wpływa na liczbę potrzebnych żył. Prosty przełącznik klawiszowy wymaga jedynie przewodu fazowego i dwóch przewodów kierunkowych. Pilot radiowy zwykle jest bezprzewodowy i nie wymaga dodatkowych przewodów, ale moduł odbiornika potrzebuje zasilania i często neutralnego przewodu.

Jeśli planujesz integrację z systemem smart home, wybierz kabel z N i dodatkową żyłą sterującą — umożliwi to montaż modułów rolety zasilanych 230V. Moduł Wi‑Fi, ZigBee lub Z‑Wave zazwyczaj kosztuje 80–300 PLN, natomiast pilot RF od 40 PLN w górę — ceny zależą od funkcji i producenta.

Krótki dialog instalatora z inwestorem: „— A dać 5 żył? — Tak, dajmy; to tani ubezpieczeniowy manewr.” Taka rozmowa oddaje sens planowania: mały koszt dziś to unik kucia i dodatkowych robót jutro.

Jaki kabel do rolet – Pytania i odpowiedzi

  • Jaki przekrój przewodu do napędu rolet przy zasilaniu 230V?

    Podstawowy przekrój to 1,5–2 mm2; dla kilku rolet lub długich tras warto rozważyć 2,5 mm2 lub większy.

  • Czy potrzebny jest przewód 5-żyłowy?

    Tak, najlepszy jest przewód 5-żyłowy, z kompletnym zestawem żył do sterowania i zasilania. Cztery żyły to podnoszenie, opuszczanie, uziemienie, a piąta to żyła zerowa (N) – kluczowa dla zasilania napędu i sterowania.

  • Gdzie i jak prowadzić kabel do rolet?

    Kablowanie powinno być prowadzone w rurkach, pod tynkiem lub w puszkach z naddatkiem na łączenia. Prowadź od skrzynki z bezpiecznikami do mechanizmu napędu, z ochroną przed wilgocią na zewnątrz.

  • Czy potrzebne jest zasilanie awaryjne dla rolet?

    Warto rozważyć zasilanie awaryjne (UPS ~300 W dla jednej rolety; większe grupy wymagają odpowiedniego doboru mocy).
