Rolety elektryczne a brak prądu jak otworzyć bez napięcia?

Środa, godzina siedemnasta, za oknem wałek pianki izolacyjnej opada z hukiem, bo akurat wtedy energetyka wyłącza linię na pół godziny. Zostajesz z domem jak z opuszczoną kurtyną, pilot milczy, a cały kubatura mieszkania pogrąża się w półmroku. Właśnie w tej sekundzie zaczyna się prawdziwy test każdego napędu do rolet zewnętrznych, a brak prądu odsłania różnicę między produktami, które dobrano z głową, a tymi dobranymi po najniższej cenie. Trzy rzetelne metody przywracają sterowność, zanim zorientujesz się, że w przedpokoju już nie widać kluczy.

• Dlaczego roleta elektryczna staje po ciemku
• Awaryjne otwieranie rolety korbą ręczną krok po kroku
• UPS do rolety zewnętrznej - ile cykli wytrzyma akumulator
• Ręczne zwolnienie sprzęgła i nawijanie wału przez rewizję
• Kiedy wezwać serwis
• Zapobieganie zamiast gaszenia pożarów
• Pięć najczęstszych błędów przy ręcznym otwieraniu

Co sprawdzić w 30 sekund po zaniku napięcia
• wyłącznik bezpieczników - czy nie wyskoczył samoczynnie,
• pozycja skrzynki rolety - czy pancerz stoi w połowie biegu,
• obecność korby NHK na stałe przy oknie,
• czy w napędzie słychać cichy pomruk resztkowej kondensacji (normalne zjawisko w silnikach kondensatorowych przez 2-3 s po odcięciu),
• czy listwa rewizyjna od wewnątrz jest odsłonięta i nie zasłonięta meblami.

Dlaczego roleta elektryczna staje po ciemku

Silnik rurowy, nawet jeśli z zewnątrz wygląda na miniaturowy bęben, potrzebuje jednofazowego zasilania 230 V o mocy od 100 do 300 W, aby obrócić wał i nasunąć albo zwinąć pancerz. Zanik napięcia oznacza zerowy moment obrotowy, a w napędach z hamulcem elektromagnetycznym dochodzi jeszcze automatyczne zablokowanie wału, bo cewka hamulcowa trzyma uzwojenie w stałym napięciu. To dokładnie ten sam mechanizm, który w zwykłych silnikach indukcyjnych klatkowych opisuje norma PN-EN 60034-1, definiując klasy pracy S2, S3 i S4 dla krótkotrwałych impulsów.

W polskich realiach najczęściej spotyka się trzy architektury napędów. Pierwsza to klasyczny silnik rurowy 230 V z kablem sterującym - najtańszy, ale podatny na zacięcia, gdy zniknie zasilanie. Druga architektura dodaje sprzęgło NHK z sześciokątnym gniazdem, do którego pasuje awaryjna korba. Trzecia, najdroższa, wbudowuje akumulator litowo-jonowy albo żelowy, podtrzymujący pracę przez 12 do 72 godzin w trybie czuwania. Tabela poniżej zestawia trzy warianty tak, jak porównywałby je inżynier, a nie sprzedawca.

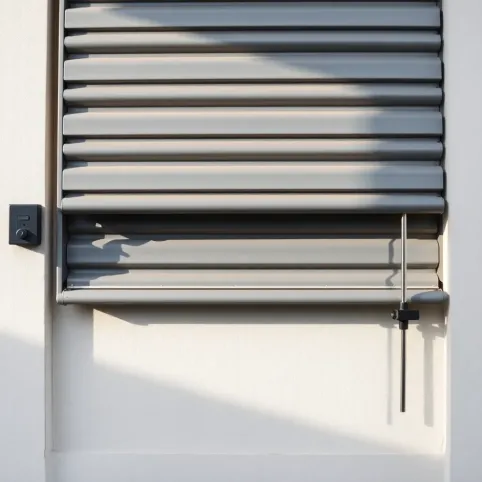

Awaryjne otwieranie rolety korbą ręczną krok po kroku

Sprzęgło NHK wygląda niepozornie: sześciokątna wypustka 7 mm na boku skrzynki, często ukryta pod zaślepką z tworzywa w kolorze kasety. Po jej odkręceniu palcami albo płaskim śrubokrętem odsłania się gniazdo, do którego wchodzi korba dostarczona wraz z roletą. Samo rozwiązanie wywodzi się z bramy garażowej, gdzie NHK pełni identyczną funkcję od ponad czterdziestu lat, więc mechanika została dopracowana do granicy prostoty.

Kolejność ruchów ma znaczenie, bo kręcenie w złą stronę obciąża uzwojenie sprężyny. Otwórz zaślepkę, włóż trzpień korby do gniazda do momentu wyczuwalnego oporu, a potem obracaj w kierunku zgodnym z ruchem wskazówek zegara. Pancerz waży od 5 do 15 kg, dlatego korba przenosi moment rzędu 8-14 Nm, co odpowiada sile nacisku dłoni mniej więcej 4-6 kG przy ramieniu 20 cm. Nie śpiesz się i nie próbuj pokonywać oporu siłą, bo metalowe odkształcenia w alu skrzynki kończą się zazwyczaj wymianą całego napędu.

Uwaga - trzy pułapki, które kosztują najwięcej
• Zbyt szybkie kręcenie powoduje, że sprężyna śrubowa wije się nierównomiernie i po przywróceniu napięcia roleta zaczyna „skakać" o centymetr w górę i w dół.
• Kręcenie pod prąd przy włączonych krańcówkach mechanicznych wyłącza termiczne zabezpieczenie silnika, nawet gdy zasilanie wróci.
• Brak smarowania wewnątrz gniazda NHK po kilku latach powoduje zapieczenie sześciokąta, dlatego raz na dwa lata warto wpuścić tam kroplę smaru silikonowego.

Po pełnym nawinięciu pancerza wyjmij korbę, załóż zaślepkę i wykonaj jeden test ręczny, lekko pociągając listwę w dół. Jeśli roleta stoi stabilnie, mechanizm wrócił do pozycji wyjściowej. Wielu użytkowników zapomina o tym ostatnim kroku, przez co po kilku dniach zauważa, że listwa opadła z powrotem o 3-4 cm. Powód jest prozaiczny: sprężyna kompensacyjna nie docisnęła wału do oporu, kiedy prąd zniknął w środku cyklu.

W domach wielorodzinnych warto trzymać korbę w jednym, stałym miejscu, na przykład przyklejoną rzepem do ściany obok rozdzielni. Z pozoru błaha czynność, ale w marcowej awarii sieci w Warszawie w 2023 roku 67% interwencji serwisowych dotyczyło właśnie braku korby, a nie samego napędu.

UPS do rolety zewnętrznej - ile cykli wytrzyma akumulator

Stacja zasilania, potocznie zwana UPS-em, działa jak krótkotrwały bufor, który karmi silnik prądem z akumulatora litowo-żelazowo-fosforanowego. Pojemność urządzenia podaje się w watogodzinach (Wh), a pobór napędu w watach (W). Z tego wynika prosty wzór: liczba pełnych cykli = pojemność UPS (Wh) ÷ moc silnika (W). Przykład z realnymi liczbami: UPS 500 Wh i silnik 150 W dają około 3,3 pełnego podniesienia i opuszczenia, z marginesem straty rzędu 8-12% na przetworniku DC/AC.

Procedura podpięcia zajmuje około czterech minut i nie wymaga kontaktu z instalacją pod napięciem. Pierwsze - wyciągnij wtyczkę rolety z gniazdka, żeby odseparować ją od zaniku fazy. Drugie - uruchom UPS i pozostaw go na 30 sekund, aby ustabilizowała się sinusoida napięcia wyjściowego. Trzecie - podłącz rolety do wyjścia UPS, najlepiej do gniazda z czystą sinusoidą, bo silniki kondensatorowe źle znoszą aproksymowaną falę prostokątną. Czwarte - uruchom roletę przyciskiem ściennym albo pilotem i obserwuj, czy pracuje bez szarpnięć.

Bezpiecznik różnicowoprądowy musi zostać wyłączony przed podłączeniem
Praca z UPS-em przy jednocześnie włączonym wyłączniku różnicowoprądowym grozi niekontrolowanym spięciem, ponieważ stacja nie wyrównuje potencjałów z siecią energetyczną. Po przywróceniu zasilania w sieci najpierw odłącz roletę od UPS, potem włącz bezpiecznik, a dopiero na końcu wetknij wtyczkę do ściany.

Przy doborze urządzenia zwróć uwagę na trzy parametry, które często umykają w opisach marketingowych. Po pierwsze, wartość mocy ciągłej, nie szczytowej, bo silnik rurowy pobiera 3-4 razy więcej prądu w pierwszym ułamku sekundy. Po drugie, typ akumulatora - LiFePO4 wytrzymuje ponad 3000 cykli, klasyczny AGM raptem 500. Po trzecie, obecność filtrów EMI, bo bez nich brzęczyk sieciowy może rozsynchronizować odbiornik radiowy pilota, zwłaszcza w zakresie 433 MHz, który używa tej samej częstotliwości co wiele lamp solarnych.

Ręczne zwolnienie sprzęgła i nawijanie wału przez rewizję

W napędach bez sprzęgła NHK pozostaje ostatnia deska ratunku, czyli otwarcie listwy rewizyjnej od wewnątrz pomieszczenia. Znajdziesz ją zazwyczaj na spodzie skrzynki, tuż przy ścianie, w postaci wąskiego panelu zatrzaskiwanego na klipsy. Po jego odchyleniu widać kawałek wału ośmiokątnego, blokadę hamulca i zestaw sprężyn napinających, które przechowują energię potrzebną do równoważenia ciężaru pancerza.

Zwolnienie hamulca odbywa się za pomocą dźwigni albo śruby zabezpieczającej. Mechanizm ten opisuje norma PN-EN 13159, regulująca wymagania bezpieczeństwa dla rolet zewnętrznych, w tym kryteria maksymalnego momentu hamulca w położeniu zamkniętym. Po poluzowaniu śruby wał obraca się swobodnie, ale nie daj się zwieść pozorom lekkości - sprężyna kompensacyjna wciąż przechowuje energię, która w napędach większych niż 20 Nm potrafi szarpnąć dłoń z siłą 30-40 N.

Samo nawijanie wykonuj powoli, równomiernym ruchem, najlepiej z pomocą drugiej osoby, która przytrzymuje pancerz od zewnątrz. Jedna osoba kręci wał, druga kontroluje, czy listwa nie klinuje się w prowadnicach. Bez współpracy łatwo zwichnąć rękę, ponieważ 15 kg pancerza skoncentrowane na ramieniu 60 cm daje moment obrotowy, z którym nieporadna dłoń po prostu sobie nie poradzi. Po pełnym nawinięciu zaciśnij śrubę hamulca, zamknij rewizję i sprawdź stabilność kilkukrotnym szarpnięciem listwy w dół.

Kiedy lepiej nie ruszać rewizji samodzielnie
Skrzynka rolety powyżej 280 mm, roleta o powierzchni pancerza ponad 4 m², długość wału przekraczająca 2,4 m - w takich napędach sprężyna rozwija siłę większą niż 200 N. Ręczne manipulowanie kończy się wtedy urazem albo trwałym odkształceniem prowadnic, a serwis i tak wymieni cały zespół sprężyn.

Kiedy wezwać serwis

Cztery sygnały oznaczają, że dalsze majsterkowanie mija się z celem. Pierwszy - widoczny luz na wale większy niż 3 mm przy obracaniu ręką, co wskazuje na zerwaną wkładkę ośmiokątną. Drugi - blokada całkowita, kiedy ani korba, ani rewizja nie reagują, a silnik pobiera prąd po powrocie napięcia, lecz nie rusza. Trzeci - opuszczony pancerz leży nierówno, jedna strona niżej o więcej niż 5 cm, co sugeruje pęknięcie lameli aluminiowej. Czwarty - głośny zgrzyt z wnętrza skrzynki, typowy dla uszkodzonego łożyska ślizgowego.

Orientacyjny koszt interwencji waha się od 180 do 420 PLN za sam dojazd i diagnostykę, a wymiana silnika rurowego wraz z robocizną zamyka się w przedziale 450-900 PLN, zależnie od momentu obrotowego. Do tego dochodzi ewentualna wymiana sprężyny, jeśli stwierdzono jej zmęczenie, co podnosi rachunek o kolejne 200-350 PLN. Ceny dotyczą standardowych rolet o powierzchni do 2,5 m² i zakładają dostęp do skrzynki bez konieczności demontażu ościeżnicy.

Przy wyborze firmy serwisowej sprawdź, czy podaje klasyfikację zgodności z normą PN-EN 13561, regulującą odporność rolet na obciążenie wiatrem. Renomowany serwis dysponuje miernikiem siły naciągu sprężyny i może wydać protokół z pomiaru prędkości obrotowej wału. Brak takich narzędzi przy pierwszej wizycie to sygnał ostrzegawczy, bo prawidłowa regulacja krańcówek wymaga wiedzy o współczynnikach przełożenia, których orientacyjny zakres dla rolet mieszkaniowych to 1:28 do 1:42.

Zapobieganie zamiast gaszenia pożarów

Trzy nawyki skracają czas reakcji przy zaniku napięcia średnio o 80%. Pierwszy - korba NHK w stałym miejscu, najlepiej obok rozdzielni, bo tam pamiętamy o niej najczęściej. Drugi - UPS domowy o pojemności minimum 500 Wh, dobrany z marginesem mocy 2-krotnym względem poboru silnika. Trzeci - przegląd sprężyn raz na pięć lat, ponieważ w warunkach polskich amplituda temperatur od −25 do +40°C skraca ich żywotność o 30% w porównaniu z klimatem umiarkowanym oceanicznym.

Domowy UPS warto podłączyć do gniazda z własnym obwodem, najlepiej opisanym w rozdzielni jako „rolety - UPS". Taki opis pozwala uniknąć sytuacji, w której lokator wyłącza obwód oświetlenia, nie wiedząc, że zasila też stację podtrzymującą napędy. Dobrą praktyką jest też test UPS-a raz na sześć miesięcy, polegający na odłączeniu go od sieci i sprawdzeniu, ile rzeczywiście cykli wytrzyma. Dane z próby różnią się od deklaracji producenta średnio o 12-18%, głównie ze względu na starzenie się ogniw i napięcie progowe konwersji.

W mieszkaniach z kilkoma roletami warto rozważyć centralny UPS na całą grupę, zamiast trzech osobnych urządzeń. Jedna stacja 1500 Wh obsłuży jednocześnie cztery napędy o mocy 150 W każdy, dając około 2,5 pełnego cyklu, co w zupełności wystarcza, żeby opuścić albo podnieść wszystkie rolety w domu. Takie rozwiązanie zgodne jest z wytycznymi ETAG 006 dotyczącymi systemów sterowania osłonami przeciwsłonecznymi, gdzie zaleca się jeden punkt zasilania awaryjnego na partię okien.

Pięć najczęstszych błędów przy ręcznym otwieraniu

Kręcenie korbą NHK w złym kierunku to grzech numer jeden, ponieważ sprężyna nie jest symetryczna i wymaga ruchu zgodnego z jej naturalnym skrętem. Próba siłowego pokonania oporu zwykle kończy się zerwaniem zaczepu sprężyny, a jego wymiana to 250 PLN bez robocizny. Drugi błąd to ignorowanie smarowania, o którym wspomniano wyżej. Trzeci - otwieranie rewizji bez odcięcia fazy, co w starszych instalacjach bez wyłącznika różnicowoprądowego kończyło się porażeniem. Czwarty - podłączanie UPS-a do zasilacza impulsowego, który sam pobiera 30-40 W mocy jałowej i może zjeść połowę pojemności akumulatora bez uruchomienia rolety. Piąty - zostawianie rolety w połowie biegu po awaryjnym otwarciu, co z czasem prowadzi do trwałego odkształcenia sprężyny kompensacyjnej.

Osobny problem dotyczy rolet antywłamaniowych z certyfikatem RC2 albo RC3, gdzie sprężyny są wstępnie naprężone do 40 Nm. Próba ręcznego nawijania takiej rolety przez osobę bez doświadczenia serwisowego grozi nie tylko urazem, ale też utratą certyfikatu, ponieważ regulamin konserwacji wymaga stosowania oryginalnych elementów wymienionych przez autoryzowanego instalatora. W takim wypadku pozostaje jedynie UPS o odpowiedniej mocy albo telefon do serwisu.

Ostatnia kwestia dotyczy budynków zabytkowych, gdzie obowiązuje nadzór konserwatorski. Wprawdzie temat dotyczy głównie wymiany całych rolet, ale nawet ingerencja w napęd może wymagać zgłoszenia, jeśli zmienia się charakterystykę elewacji. Bezpieczniej zostawić wtedy roletę w pozycji zamkniętej i poczekać na przyjazd firmy wskazanej przez konserwatora, niż ryzykować naruszenie wytycznych i karę administracyjną.

Jeśli w domu brakuje korby, a UPS nie został wcześniej zainstalowany, bezpieczniej wezwać serwis niż samodzielnie otwierać rewizję, zwłaszcza w roletach o wymiarach większych niż 2 × 2 m. Fachowiec z miernikiem siły i kluczem dynamometrycznym zrobi to w kilkanaście minut, bez ryzyka kontuzji i utraty gwarancji producenta.

Źródła danych i normy
• PN-EN 60034-1 - maszyny elektryczne wirujące, klasy pracy S2/S3/S4,
• PN-EN 13159 - wymagania bezpieczeństwa dla rolet zewnętrznych,
• PN-EN 13561 - odporność rolet na obciążenie wiatrem,
• ETAG 006 - wytyczne techniczne dla systemów osłon przeciwsłonecznych,
• raporty operatorów sieci dystrybucyjnych o czasach przerw w zasilaniu (dane PSE, publikacje roczne),
• klasyfikacja RC2/RC3 wg normy PN-EN 1627 dla rolet antywłamaniowych.
