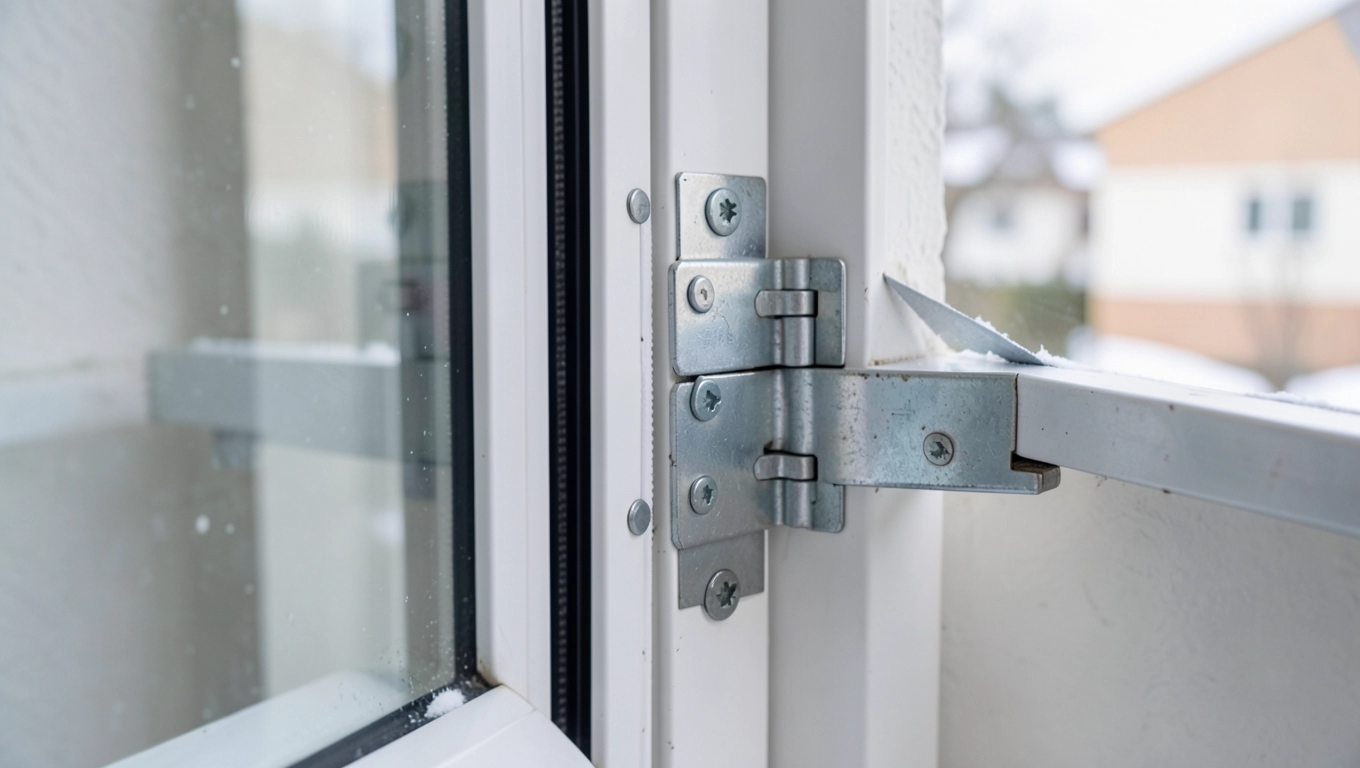

Jak wyregulować drzwi balkonowe na zimę i zapomnieć o przeciągach
Tryb lato-zima w drzwiach balkonowych: jak działa docisk skrzydła
Regulacja docisku skrzydła do ościeżnicy opiera się na prostym, lecz precyzyjnym mechanizmie. Wewnątrz okuć umieszczone są rolki mimośrodowe stalowe krążki o niesymetrycznym kształcie, osadzone na trzpieniach. Obrót rolki o zaledwie 1/4 pełnego obrotu przesuwa punkt styku o około 0,8-1 mm względem zaczepu na ramie. Latem rola znajduje się w położeniu oddalonym od uszczelki, zimą bliżej niej, co zwiększa siłę nacisku.
- Tryb lato-zima w drzwiach balkonowych: jak działa docisk skrzydła
- Regulacja drzwi balkonowych PCV krok po kroku: imbusem i śrubokrętem
- Drzwi tarasowe HST i SmartMove: regulacja przesuwnych inaczej
- Najczęstsze błędy przy regulacji na zimę i kiedy wezwać fachowca
Dlaczego ta sezonowa zmiana ma znaczenie? Tworzywo PVC, aluminium i drewno reagują na temperaturę różnym współczynnikiem rozszerzalności cieplnej. PVC kurczy się zimą nawet o 2,5 mm na metr bieżący przy spadku temperatury o 40 K, aluminium mniej, drewno zależnie od wilgotności. Latem skrzydło „pęcznieje" i zbyt mocny docisk prowadziłby do odkształceń oraz szybszego zużycia uszczelki EPDM. Zimą luz musi zniknąć, bo inaczej chłodne powietrze przedostaje się przez szczelinę progową i boczną.
W drzwiach balkonowych PCV najczęściej spotyka się okucia obwiedniowe z kilkoma punktami ryglowania górnym, dolnym i bocznym. Każdy zaczep ma własną rolkę mimośrodową, regulowaną kluczem imbusowym 4 mm. W drzwiach tarasowych HST (podnoszono-przesuwnych) mechanizm wygląda inaczej: skrzydło najpierw unosi się na specjalnych wózkach, dopiero potem przesuwa po szynie. Tam regulacja dotyczy przede wszystkim wysokości i szczeliny przylgowej, a nie docisku obwiedniowego.
Przeciętna oszczędność po prawidłowej zmianie trybu sięga 8-12% rocznego zapotrzebowania na ciepło do ogrzewania samego balkonu i przyległego pokoju. Przy mieszkaniu 55 m² w bloku z lat 2010., z ogrzewaniem gazowym i ceną ciepła sieciowego na poziomie 65-75 zł/GJ, daje to od 180 do 320 zł rocznie w skali sezonu grzewczego. Kwota rośnie, gdy lokal znajduje się na wyższej kondygnacji, gdzie wiatr generuje dodatkowe podmuchy.
Sygnalizator do natychmiastowej reakcji: przeciąg wyczuwalny przy zamkniętych drzwiach, jednostronne ocieranie skrzydła o próg, ślad wilgoci po wewnętrznej stronie ościeżnicy, skrzypienie przy każdym otwarciu, klamka stawiająca opór powyżej 3 Nm momentu obrotowego. Każdy z tych objawów ma swoją przyczynę w okuciach, uszczelkach lub geometrii skrzydła i wymaga osobnego podejścia.
Rozpoznanie objawów przed regulacją
Zanim sięgniesz po klucz, warto przeprowadzić trzyminutowy test szczelności. Kartkę A4 wsuń między skrzydło a ościeżnicę w czterech punktach przy górnym rogu, przy klamce, przy dolnym rogu i na środku progu. Jeśli kartka wysuwa się z wyraźnym oporem w jednym miejscu, a w innym wypada swobodnie, regulacja wymaga korekty po przekątnej, nie tylko docisku.
Drugim sygnałem jest test świeczki. Zapalona świeczka lub kadzidełko przesuwane wzdłuż krawędzi skrzydła natychmiast pokaże, gdzie płomień drży tam ucieka powietrze. Trzeci test dotyczy samego progu: kładzenie dłoni na progu po kilku minutach od zamknięcia drzwi ujawnia, czy spod spodu nie ciągnie chłodem. Jeśli ciągnie, przyczyną jest często nie tyle docisk, co opadnięcie skrzydła o 2-4 mm względem pozycji montażowej.
| Objaw | Prawdopodobna przyczyna | Rodzaj regulacji |
|---|---|---|
| Przeciąg przy zamkniętym skrzydle | Zbyt słaby docisk lub zużyta uszczelka | Docisk rolkami mimośrodowymi |
| Ocieranie o próg | Opadnięcie skrzydła o 2-4 mm | Korekta wysokości zawiasów |
| Opór klamki powyżej 3 Nm | Rozregulowane rygle, suche okucia | Smarowanie + korekta docisku |
| Trzaski przy otwieraniu | Suche lub zużyte zawiasy | Smarowanie + kontrola trzpieni |
| Nierówna szczelina przyglądowa | Przekrzywienie skrzydła w pionie | Regulacja po przekątnej |
| Skrzypienie zawiasów | Brak smaru, zużyte tuleje | Smar silikonowy + dokręcenie |
| Wilgoć przy progu od wewnątrz | Nieszczelność progu, brak uszczelki opadającej | Wymiana uszczelki progu |
| Zamarzanie skropliny na szybie | Utrata szczelności pakietu szybowego | Serwis wymiana szyby |
Każdy z tych ośmiu objawów prowadzi do innego punktu regulacji, dlatego uniwersalna instrukcja „przekręć kluczem i gotowe" nie istnieje. Zanim zaczniesz, zidentyfikuj właściwy w przeciwnym razie możesz uszkodzić okucie lub pogorszyć sytuację.
Regulacja drzwi balkonowych PCV krok po kroku: imbusem i śrubokrętem
Przygotowanie zajmuje pięć minut, właściwa praca drugie tyle. Potrzebujesz klucza imbusowego 4 mm do rolek mimośrodowych, klucza 5 mm do regulacji wysokości zawiasów (w niektórych systemach potrzebny jest specjalny klucz widełkowy V.SCH.ACP-S lub szczypce regulacyjne), poziomicy 40 cm, śrubokręta krzyżakowego PH2, smaru silikonowego w sprayu lub w tubie oraz ściereczki z mikrofibry. Przydaje się też latarka czołowa w dolnym rogu ościeżnicy panuje cień, a tam właśnie najczęściej czai się problem.
Krok pierwszy: ustaw skrzydło w pozycji zamkniętej i znajdź trzy rolki mimośrodowe. Jedna znajduje się przy zamku (na wysokości klamki), druga po stronie zawiasowej na wysokości klamki, trzecia w dolnym rogu po stronie zawiasowej. W systemach Winkhaus, Roto, Siegenia i Maco lokalizacja jest zbliżona, choć liczba rolek może sięgać pięciu w drzwiach dwuskrzydłowych z ryglem dodatkowym.
Krok drugi: zmiana trybu zima. Każdą rolkę obróć o 1/4 obrotu w kierunku oznaczonym na okuciu jako „zima" (zwykle jest to grot strzałki lub wypustka wskazująca pozycję). Pełny obrót to 360°, więc 1/4 obrotu przesuwa punkt styku o około 0,8-1 mm. Po każdym obrocie sprawdź szczelność kartką A4. Kartka powinna wysuwać się z wyczuwalnym oporem, ale nie powinna być zakleszczona na siłę.
Krok trzeci: regulacja wysokości. Jeśli skrzydło ociera o próg, kluczem 5 mm lub widełkowym dokręć śrubę regulacyjną w górnym zawiasie. Obrót o 1/2 obrotu w prawo podnosi skrzydło o około 1,5-2 mm. Dolny zawias ma śrubę blokującą poluzuj ją przed korektą górną, inaczej skrzydło zawiśnie nierówno. Po ustawieniu dokręć śrubę blokującą momentem nieprzekraczającym 4 Nm, bo przekroczenie prowadzi do zerwania gwintu w tworzywie wzmacniającym.
Krok czwarty: korekta po przekątnej. Mierz szczelinę linijką z dokładnością do 0,5 mm w czterech punktach: górny lewy róg, górny prawy, dolny lewy, dolny prawy. Różnica między skrajnymi punktami nie powinna przekraczać 1,5 mm na skrzydło o szerokości 800 mm. Gdy różnica jest większa, skrzydło jest przekrzywione. Regulacja wymaga jednoczesnej pracy na zawiasie górnym i dolnym podnieś jedną stronę, opuść drugą.
Krok piąty: smarowanie. Na każdy ruchomy element okucia (rolki, rygle, trzpienie zawiasów) nałóż kroplę smaru silikonowego. Smar na bazie silikonu nie rozpuszcza gumy EPDM, w odróżnieniu od smarów litowych, które uszczelkę niszczą po dwóch sezonach. Ruch klamki powinien być płynny przy oporze poniżej 3 Nm to mniej więcej siła potrzebna do podniesienia torebki z zakupami o masie 3 kg.
Krok szósty: kontrola progu. Próg aluminiowy z uszczelką opadającą wymaga sprawdzenia, czy uszczelka przylega do skrzydła na całej długości. Podnieś uszczelkę, oczyść rowek z piasku, nałóż smar silikonowy. Jeśli uszczelka jest spłaszczona lub pęknięta, wymień ją koszt to około 12-25 zł za metr bieżący, a różnica w szczelności bywa natychmiastowa.
Rada praktyka: po każdej zmianie trybu otwórz i zamknij drzwi pięciokrotnie, zanim przejdziesz do następnego punktu regulacji. Mechanizm potrzebuje kilku cykli, żeby rozkład naprężeń w okuciach się ustabilizował. Pominiesz ten krok i na drugi dzień okaże się, że szczelina wróciła.
Różnice między materiałami skrzydła
Drzwi PCV, aluminiowe i drewniane różnią się momentem obrotu, tolerancją regulacji i częstotliwością konserwacji. PVC jest najbardziej wybaczające tworzywo sprężynuje i toleruje drobne błędy w dokręcaniu. Aluminium zachowuje geometrię, ale jest mniej tolerancyjne dla przekręceń śruba w profilu aluminiowym ma tendencję do ścinania gwintu przy momencie powyżej 6 Nm. Drewno wymaga regulacji co najmniej raz w roku ze względu na zmianę wilgotności latem pęcznieje, zimą się kurczy, przy czym zmiana wymiarów sięga nawet 3% w poprzek włókien.
| Parametr | PCV | Aluminium | Drewno |
|---|---|---|---|
| Klucz imbusowy | 4 mm | 4 mm | 4-5 mm |
| Moment dokręcania | do 4 Nm | do 6 Nm | do 3 Nm |
| Częstotliwość regulacji | 2× w roku | 2× w roku | 3-4× w roku |
| Typ smaru | Silikonowy | Silikonowy | Silikonowy lub woskowy |
| Żywotność uszczelki | 5-7 lat | 7-10 lat | 3-5 lat |
| Tolerancja błędu | Wysoka | Średnia | Niska |
Norma PN-EN 14351-1 określa wymagania dla okien i drzwi zewnętrznych, w tym dopuszczalne odchylki wymiarowe i współczynnik przenikania ciepła. Dla drzwi balkonowych referencyjna wartość U wynosi od 1,3 do 1,8 W/(m²·K) w zależności od pakietu szybowego. Nieprawidłowa regulacja potrafi podnieść tę wartość nawet o 0,3 W/(m²·K), co w skali sezonu oznacza dodatkowe 100-150 kWh strat ciepła na metr kwadratowy drzwi.
Drzwi tarasowe HST i SmartMove: regulacja przesuwnych inaczej
Drzwi podnoszono-przesuwne HST (ang. lift-and-slide) działają na zupełnie innej zasadzie niż klasyczne rozwierne. Skrzydło o masie sięgającej 200-300 kg w wersji aluminiowej z potrójnym pakietem szybowym spoczywa na dwóch wózkach jezdnych, a po obróceniu klamki o 180° unosi się na 4-6 mm i przesuwa po szynie ze stali nierdzewnej lub aluminium. Regulacja nie polega tu na docisku rolkami mimośrodowymi tu chodzi o wysokość wózków i ustawienie skrzydła w płaszczyźnie progu.
Klucz regulacyjny w systemach HST ma nietypowy kształt sześciokąt lub Torx w rozmiarze T25-T30, w zależności od producenta okuć. Dostęp do śruby znajduje się od spodu skrzydła, po zdjęciu zaślepki w dolnej krawędzi. Obrót o 1/4 obrotu reguluje wysokość o około 1,5 mm. Po każdej korekcie trzeba zamknąć drzwi i sprawdzić, czy klamka obraca się bez oporu jeśli stawia opór powyżej 5 Nm, wysokość jest za niska.
System SmartMove (i pokrewne SkyLine, Aluplast HST) wykorzystuje wózki liniowe z rolkami ze stali hartowanej o średnicy 22-28 mm. Smarowanie odbywa się przez smarowniczki umieszczone w szynie raz na dwa sezony wystarczy wcisnąć pół porcji smaru silikonowego za pomocą smarownicy ręcznej. Nie smaruj wózków smarem litowym, bo w niskiej temperaturze gęstnieje i blokuje ruch, co prowadzi do zniszczenia rolek po jednym sezonie intensywnej eksploatacji.
Szczelina progowa w drzwiach HST jest znacznie większa niż w drzwiach rozwiernych projektanci zakładają tolerancję od 3 do 8 mm w zależności od systemu. Dlatego przy regulacji zimowej kluczowe jest ustawienie maksymalnego dociągnięcia skrzydła do uszczelki szczotkowej na ościeżnicy. Szczotka z włosiem nylonowym o gęstości 60-80 włosów na cm² zapewnia wystarczającą szczelność przy wietrze do 50 km/h, ale przy silniejszych podmuchach (powyżej 70 km/h) pojawia się infiltracja powietrza, którą można ograniczyć przez montaż dodatkowej uszczelki opadającej w progu.
Kiedy nie reguluj HST samodzielnie: gdy skrzydło po zdjęciu zaślepki nie daje się obrócić klamką, gdy szyna ma widoczne odkształcenia lub gdy jeden z wózków wydaje metaliczny zgrzyt przy przesuwaniu. Te objawy oznaczają zużycie rolek lub uszkodzenie szyny, a naprawa wymaga demontażu skrzydła i wymiany kompletu wózków. Masa skrzydła sprawia, że samodzielny demontaż bez asekuracji jest ryzykowny upadek 200 kg na stopę to złamanie z przemieszczeniem.
Przy codziennym użytkowaniu system HST wymaga jedynie przetarcia szyny wilgotną ściereczką raz na tydzień i sprawdzenia, czy w szczelinie progowej nie zalega piasek. Piasek działa jak materiał ścierny i przyspiesza zużycie rolek w nadmorskim klimacie rolki wymagają wymiany po 6-8 latach, w miejskim po 10-12 latach, w suchym górskim po 15 latach. Te liczby różnią się od siebie niemal trzykrotnie i warto je znać, zanim wezwiesz serwis, który zaproponuje wymianę profilaktyczną.
Najczęstsze błędy przy regulacji na zimę i kiedy wezwać fachowca
Pierwszy grzech: zbyt mocne dokręcenie rolek. Wielu użytkowników po usłyszeniu hasła „większy docisk na zimę" obraca rolkę o pełny obrot, a nawet więcej. Tymczasem rolka ma skok roboczy 270°, a blokada następuje po przekroczeniu tego zakresu. Zbyt mocny docisk nie zwiększa szczelności powoduje odkształcenie uszczelki trwające 2-3 miesiące, po czym uszczelka nie wraca do pierwotnego kształtu i wymaga wymiany.
Drugi grzech: smarowanie uszczelki olejem roślinnym lub wazeliną. Oba produkty pierwotnie poprawiają elastyczność gumy, ale po 4-6 tygodniach twardnieją, pękają i przyspieszają starzenie EPDM. Uszczelka balkonowa wykonana z EPDM (kauczuk etylenowo-propylenowo-dienowy) wymaga konserwacji talkiem technicznym lub dedykowanym środkiem na bazie silikonu w sprayu. Smar silikonowy nakłada się na uszczelkę raz na pół roku, cienką warstwą, bez nadmiaru.
Trzeci grzech: ignorowanie progu. Regulacja skrzydła górą i bokami nie zlikwiduje przeciągu, jeśli próg aluminiowy ma zużytą uszczelkę opadającą lub jest źle wypoziomowany. Próg powinien opadać na 5-7 mm poniżej poziomu posadzki balkonu, inaczej woda z opadów dostaje się pod drzwi i uszkadza piankę montażową. W takiej sytuacji regulacja nie pomoże konieczna jest wymiana progu lub montaż dodatkowej listwy progowej.
Czwarty grzech: regulacja bez sprawdzenia geometrii ościeżnicy. Budynki osiadają, szczególnie w pierwszych pięciu latach po oddaniu do użytku. Różnica osiadania po przekątnej budynku sięga 3-5 mm w skali roku w nowym bloku, a potem stabilizuje się. Jeśli ościeżnica jest przekrzywiona o więcej niż 2 mm na metr, regulacja skrzydła nie skompensuje tego konieczna jest rektyfikacja ościeżnicy przez fachowca.
Czerwone flagi wymagające serwisu: pęknięcia w profilu PVC lub aluminium widoczne w narożach, wyraźne odkształcenie skrzydła w kształcie litery „S", uszkodzone okucie po próbie włamania, brak możliwości zamknięcia mimo regulacji, regulacja wymaga powtórzenia po dwóch tygodniach mimo prawidłowego wykonania. Każdy z tych objawów oznacza koniec samodzielnej naprawy.
Piąty grzech: pomijanie regulacji przed sezonem i po sezonie. Regulacja letnia polega na poluzowaniu rolek o ten sam 1/4 obrotu, który dokręcałeś zimą. Zaniedbanie tego krok powoduje, że latem uszczelka jest ściskana przez pięć miesięcy, mimo że skrzydło rozszerza się pod wpływem ciepła. Przyspieszone starzenie uszczelki skraca jej żywotność z 7 lat do 3-4 lat, a wymiana kompletu uszczelek w drzwiach balkonowych to koszt 120-280 zł z robocizną.
Checklista konserwacji sezonowej
Sezonowa kontrola powinna zająć około 15 minut na skrzydło i powtarzać się dwukrotnie w roku na przełomie października i listopada (przejście na tryb zimowy) oraz na przełomie kwietnia i maja (powrót do trybu letniego). Poniższa lista obejmuje elementy wymagające sprawdzenia:
- Szczelność przyłogi test kartką A4 w czterech punktach
- Docisk rolek mimośrodowych korekta 1/4 obrotu
- Wysokość skrzydła nad progiem korekta zawiasów
- Równoległość szczeliny przyglądowej pomiar linijką
- Stan uszczelki EPDM test palcem na elastyczność
- Smarowanie okuć silikon w sprayu na rolki i rygle
- Konserwacja uszczelki progu czyszczenie i smar
- Smarowanie wózków HST smarownicą z silikonem
- Czyszczenie szyny HST wilgotna ściereczka, bez piasku
- Test klamki opór poniżej 3 Nm (HST poniżej 5 Nm)
Jeśli po wykonaniu wszystkich punktów checklisty drzwi nadal wykazują nieszczelność, problem leży poza zakresem regulacji w uszczelce szyby, w piancie montażowej lub w samej ościeżnicy. W takiej sytuacji pomiary kamerą termowizyjną pozwalają zlokalizować mostki termiczne z dokładnością do 0,5°C, a ich usunięcie wymaga już ekipy z uprawnieniami do prac montażowych w stolarce budowlanej.
Samodzielnie
Zajmuje 15-30 minut, kosztuje 0 zł. Wymaga podstawowych narzędzi i ostrożności przy dokręcaniu. Pokrywa 85% przypadków nieszczelności sezonowej. Bezpieczne dla użytkownika bez doświadczenia, o ile stosuje się do wartości momentu i nie przekracza skoku rolki.
Fachowiec
Zajmuje 45-90 minut, kosztuje 150-300 zł w zależności od regionu. Obejmuje diagnostykę termowizyjną, regulację wszystkich punktów okuć, smarowanie i kontrolę uszczelek. Wskazany przy pierwszej regulacji po montażu oraz przy każdej usterce wykraczającej poza standardową listę objawów.
Kryterium wyboru jest proste: samodzielnie, gdy wiesz, co robisz i masz pod ręką imbus; fachowiec, gdy nie wiesz, co się dzieje, lub gdy skrzydło waży więcej niż 80 kg (HST, duże aluminiowe). Każdy samodzielny montaż okucia wykraczający poza regulację rolkami i zawiasami grozi utratą gwarancji producenta warto o tym pamiętać przy drzwiach kupionych nie dalej niż 5 lat temu.
Na koniec regulacja drzwi balkonowych na zimę to nie jednorazowy gest, lecz nawyk. Raz wdrożony schemat dwóch przeglądów w roku pozwala utrzymać komfort termiczny, ograniczyć rachunki i wydłużyć żywotność okuć oraz uszczelek o kilka lat. Wystarczy 15 minut w październiku i drugie tyle w kwietniu, żeby w mieszkaniu było ciepło tam, gdzie być powinno, a zimne powietrze zostawało tam, gdzie jego miejsce na zewnątrz.
Źródła danych i norm: PN-EN 14351-1:2010 Okna i drzwi. Norma wyrobu, właściwości eksploatacyjne. Część 1: Okna i drzwi zewnętrzne bez właściwości dotyczących odporności ogniowej i/lub dymoszczelności; PN-EN 12207:2017 Okna i drzwi. Przepuszczalność powietrza. Klasyfikacja; karty techniczne systemów okuć Winkhaus, Roto NT, Siegenia Titan, Maco Multi-Matic; dane producentów profili PVC (Aluplast, Veka, Rehau) oraz aluminium (Aluprof, Schüco). Strony producentów: winkhaus.com, roto-frank.com, siegenia.com, maco.eu, aluplast.com, veka.pl, rehau.com, aluprof.com, schueco.com.
