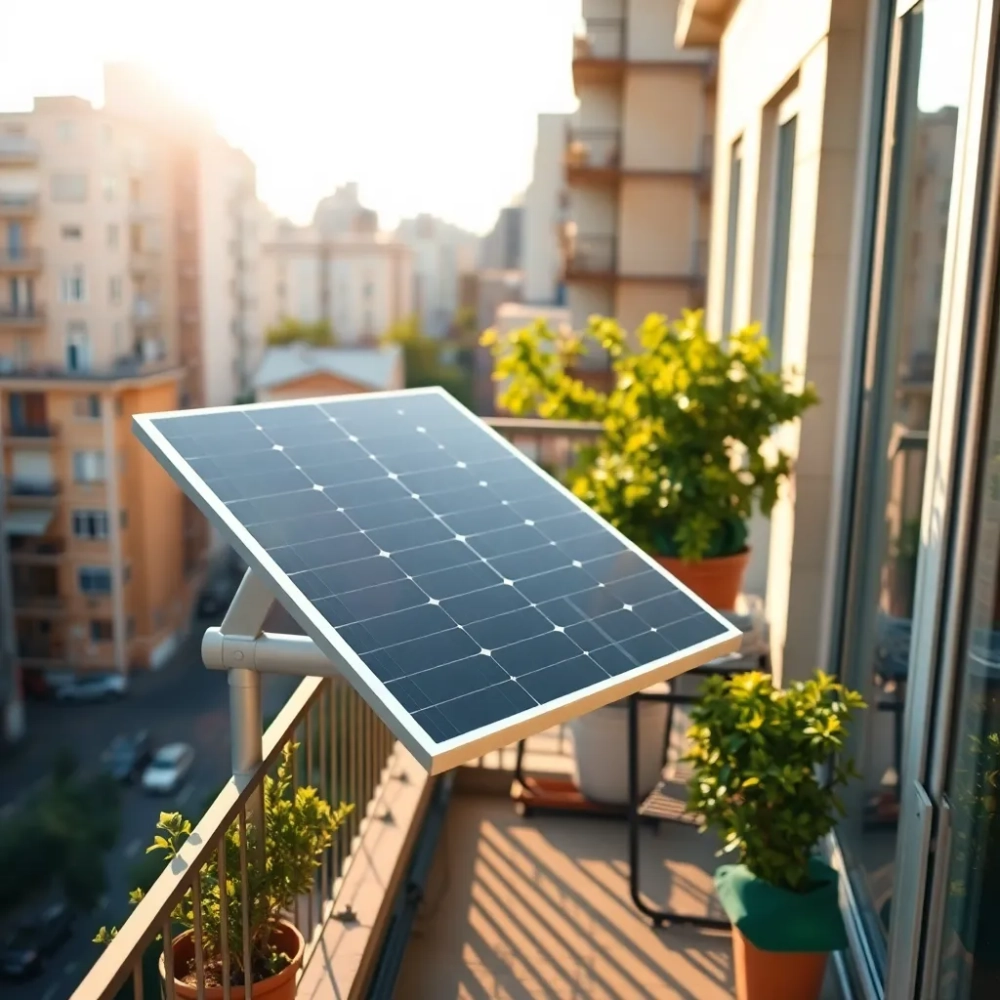

Uchwyty do paneli fotowoltaicznych na balkon co wybrać i jak zamontować w 30 minut

Masz balkon, brak dachu i rachunek za prąd, który co miesiąc wygląda coraz gorzej. Ucho balkonowe do paneli fotowoltaicznych rozwiązuje dokładnie ten problem: pozwala powiesić moduł PV na balustradzie w pół godziny, bez wiercenia elewacji i bez trwałej ingerencji w bryłę budynku. Poniżej znajdziesz pełną ścieżkę od pomiaru poręczy po pierwszy kilowat wyprodukowany przez twoją mikroinstalację.

• Jak zamontować panele fotowoltaiczne na balkonie bez wiercenia krok po kroku
• Uchwyt balkonowy regulowany typ S, hak czy daszek, co lepiej trzyma panel 500W
• Najczęstsze błędy przy montażu paneli PV na balustradzie i jak ich uniknąć

Jak zamontować panele fotowoltaiczne na balkonie bez wiercenia krok po kroku

Pomiar to fundament, którego nie da się obejść. Weź miarkę i zmierz trzy rzeczy: grubość poręczy w najwęższym miejscu, wysokość balustrady od spodu do górnej krawędzi oraz rozstaw szczebelków, jeśli balustrada jest ażurowa. Te wymiary zdecydują o tym, czy uchwyt typu S4DK50 o długości 1020-1150 mm i rozstawie śrub M8 usiądzie stabilnie, czy zacznie pracować przy pierwszym mocniejszym podmuchu.

Dobór śruby ma znaczenie fizyczne, nie tylko mechaniczne. Samohamowna śruba M8 blokuje się pod wpływem momentu obrotowego dzięki wkładce polimerowej, która odkształca się i klinuje gwint. Dzięki temu drgania wywołane wiatrem nie poluzują połączenia nawet po kilku sezonach eksploatacji.

Montaż uchwytu do mikroinwertera wymaga uprzedniego ustawienia kąta. Moduł PV produkuje najwięcej energii, gdy jego płaszczyzna jest prostopadła do padania promieni słonecznych, a na balkonie oznacza to najczęściej pochylenie 30-35° w kierunku południowym. Po przykręceniu wspornika do mikroinwertera warto użyć poziomicy, bo nawet 5° odchylenia obniża uzysk roczny o kilka procent.

Zawieszenie panela to moment, w którym zaczyna się prawdziwa fizyka obciążenia. Moduł o masie 22-24 kg przenosi swój ciężar na dwie krawędzie, a te rozkładają naprężenie na hak w kształcie litery S. Pięciomilimetrowa stal nierewna 1.4016 (X6Cr17) utrzymuje te siły dzięki wysokiej granicy plastyczności i odporności na korozję, której nie zapewni zwykła stal węglowa po jednej zimie.

Zabezpieczenie antykradzieżowe i podłączenie MC4 zamykają proces. Linka stalowa o średnicy co najmniej 3 mm, przepleciona przez ramę panela i ucho poręczy, stanowi minimum, które odstrasza przypadkowego złodzieja. Wtyczki MC4 łączysz na zasadzie zatrzasku, pamiętając, że biegun dodatni i ujemny nie mogą się zamienić, bo mikroinwerter zgłosi błąd zwarcia i odmówi startu.

Po 24 godzinach od montażu wróć na balkon z kluczem dynamometrycznym i sprawdź moment dokręcenia każdej śruby. Drewniane i plastikowe elementy poręczy potrafią osiadać pod obciążeniem, a dokręcenie po osiadaniu eliminuje trzaski i luzy.

Uchwyt balkonowy regulowany typ S, hak czy daszek, co lepiej trzyma panel 500W

Uchwyt typu S to klasyka balkonowej fotowoltaiki. Składa się z dwóch ramion w kształcie litery S, które obejmują poręcz od góry i od dołu, jednocześnie podtrzymując ramę panela. Rozwiązanie działa świetnie przy poręczach o przekroju prostokątnym do 50 mm i panelach o grubości ramy do 35 mm, czyli dokładnie w zakresie, w którym mieszczą się popularne moduły Longi LR5-72HTH, Jinko Tiger Neo czy Trina Vertex S+ o mocy 360-570 W.

Hak pod karnisz sprawdza się przy wąskich, okrągłych balustradach. Montaż polega na zawieszeniu panela na poziomej rurze, a stabilność zapewniają dwa haki w kształcie litery J przytwierdzone do ramy modułu. Minusem jest mniejsza powierzchnia styku z poręczą, przez co przy wietrze powyżej 80 km/h instalacja wymaga dodatkowego zabezpieczenia linką.

Daszek nad balkonem to rozwiązanie dla osób, które chcą jednocześnie chronić posadzkę przed deszczem. Panel montowany jest na wspornikach odchodzących od daszku pod kątem 30-40°, co daje naturalny efekt zadaszenia. Konstrukcja przenosi jednak większe obciążenia wiatrem, bo zwiększa powierzchnię nawietrzą, i wymaga kotwienia do ściany nośnej, co na wynajmowanym balkonie może być niemożliwe.

Kiedy uchwyt typu S nie wystarczy? Gdy poręcz ma ponad 50 mm grubości lub jest wykonana z kamienia, panel przekracza 35 mm grubości, albo balkon nie ma mikroinwertera i moduł pracuje bezpośrednio z siecią przez inwerter stringowy. W takich przypadkach pozostają rozwiązania ścienne lub wolnostojące, choć te ostatnie zabierają cenne centymetry powierzchni użytkowej.

Najczęstsze błędy przy montażu paneli PV na balustradzie i jak ich uniknąć

Stal węglowa w uchwycie to pierwszy grzech instalatora. Rdza pojawia się po jednym sezonie zimowym, gdy sól drogowa i wilgoć wnikają w odsłoniętą strukturę metalu. Stal nierewna 1.4016 zawiera co najmniej 16% chromu, który tworzy na powierzchni warstwę tlenku chroniącą żelazo przed utlenianiem. Wspornik wykonany ze stali węglowej kosztuje o połowę mniej, ale wymaga wymiany po 3-4 latach, co eliminuje początkową oszczędność.

Brak certyfikatu PN-EN 1090-1,2:2012 to drugi problem, którego skutki widać dopiero przy likwidacji szkody. Norma ta określa wymagania dla elementów nośnych konstrukcji stalowych i aluminiowych, łącznie z właściwościami mechanicznymi materiału oraz technikami spawania. Ubezpieczyciel odmówi wypłaty odszkodowania za uszkodzony panel lub balkon sąsiada, jeśli uchwyt nie spełnia tej normy.

Za ciasny uchwyt wprowadza naprężenia termiczne, które potrafią zwichrować ramę panela. Aluminium, z którego wykonana jest większość ram modułów PV, rozszerza się o około 0,023 mm na każdy metr długości przy wzroście temperatury o 1°C. W warszawskie lato rama nagrzewa się do 65°C, a zimą spada do -15°C, co daje amplitudę 80°C i zmianę długości ramy o prawie 2 mm na metr. Za ciasne obejmy blokują tę pracę i powodują mikropęknięcia ogniw.

Montaż na balustradzie nienośnej to scenariusz, który widziałem przy kilku roszczeniach gwarancyjnych. Balustrada szklana na aluminiowych słupkach, mocowana do płyty balkonowej tylko punktowo, nie przeniesie dodatkowych 24 kg bez ryzyka wyrwania kotew. Bezpieczne minimum to balustrada stalowa spawana do konstrukcji balkonu lub murowana z betonu zbrojonego.

Zgłoszenie do spółdzielni mieszkaniowej jest obowiązkowe, gdy balkon stanowi część wspólną budynku. Brak zgody skutkuje nakazem demontażu i utratą gwarancji na panel, którego nie odłączysz od instalacji w terminie wyznaczonym przez administrację.

Kompatybilność uchwytu z popularnymi panelami 360-570 W

Grubość ramy 30 mm to standard dla większości modułów monokrystalicznych w tej klasie mocy. Uchwyt S4DK50 z zapasem przyjmuje ramy do 35 mm, co pokrywa całą rodzinę paneli 360-570 W bez potrzeby stosowania podkładek dystansowych.

Checklist przed zakupem uchwytu balkonowego

• Zmierz szerokość poręczy w najwęższym miejscu (musi zmieścić się w 50 mm).
• Sprawdź grubość ramy wybranego panela (limit 35 mm).
• Upewnij się, że masz mikroinwerter lub planujesz jego zakup.
• Zapytaj spółdzielnię lub wspólnotę o zgodę na montaż.
• Sprawdź nośność balustrady (minimum 30 kg w punkcie mocowania).
• Zweryfikuj certyfikat PN-EN 1090-1,2:2012 u producenta uchwytu.

Kiedy uchwyt typu S nie zadziała

Trzy sytuacje eliminują to rozwiązanie od razu. Pierwsza: poręcz grubsza niż 50 mm, na przykład profil stalowy 60×40 mm, nie zmieści się w obejmach. Druga: panel o grubości ramy powyżej 35 mm, co zdarza się przy modułach bifacjalnych z podwójną szybą. Trzecia: balkon pozbawiony mikroinwertera, gdyż moduł PV bez niego nie wytworzy napięcia sieciowego i pozostanie bezużyteczny.

Balustrada szklana z ramą aluminiową wymaga wspornika przykręcanego do słupka, a nie obejmy na poręczy. Panel o mocy powyżej 570 W potrzebuje uchwytu o zwiększonej nośności, najczęściej z dwoma dodatkowymi ramionami. Brak mikroinwertera eliminuje całą koncepcję, bo ogniwo fotowoltaiczne bez niego wyprodukuje prąd stały, którego żaden domowy odbiornik nie przyjmie.

Normy i przepisy, które warto znać

PN-EN 1090-1:2012 określa wymagania dotyczące oceny zgodności elementów konstrukcyjnych ze stali i aluminium. PN-EN 1090-2:2012 precyzuje warunki techniczne wykonania konstrukcji stalowych. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.) reguluje kwestię ingerencji w elementy wspólne budynku wielorodzinnego. Zgłoszenie robót budowlanych niewymagających pozwolenia (art. 29 i 30 Prawa budowlanego) obejmuje montaż klimatyzatorów i anten, ale balkonowe instalacje PV mieszczą się w szarej strefie interpretacyjnej, dlatego uchwała spółdzielni pozostaje konieczna.

Źródła danych i norm

Polski Komitet Normalizacyjny (PKN), strona www.pkn.pl, katalog norm PN-EN 1090-1 i PN-EN 1090-2. Portal ISAP, isap.sejm.gov.pl, tekst jednolity Prawa budowlanego i rozporządzenie w sprawie warunków technicznych. Europejski Komitet Normalizacyjny CEN, strona www.cen.eu, dane dotyczące klasyfikacji stali nierdzewnej wg EN 10088.

Zanim klikniesz „zamawiam", zadzwoń do producenta uchwytu i podaj mu dokładne wymiary poręczy oraz model panela. Pięć minut rozmowy zastępuje trzy tygodnie czekania na przesyłkę z elementem, który okazał się za krótki.
