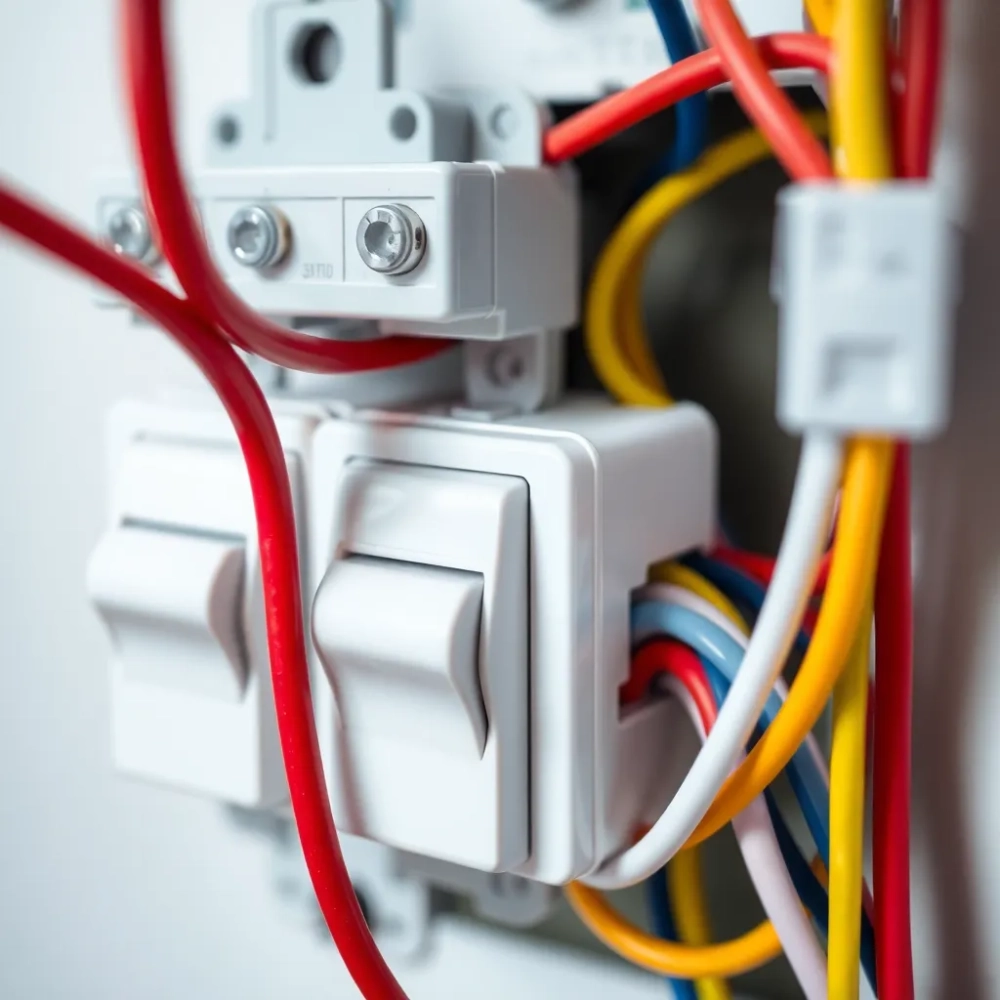

Jak Podłączyć Łącznik Podwójny Schodowy? Pełny Schemat i Instrukcja 2025

Rozważając unowocześnienie domowej instalacji elektrycznej lub po prostu potrzebując więcej komfortu w sterowaniu oświetleniem, natrafiamy często na temat specjalistycznych łączników. Prawdziwym game-changerem w tej dziedzinie jest Jak podłączyć łącznik podwójny schodowy, który pozwala sterować dwoma niezależnymi obwodami światła z dwóch (lub więcej, w zależności od układu) miejsc. W skrócie, podłączenie łącznika podwójnego schodowego wymaga doprowadzenia fazy do pierwszego łącznika, przeprowadzenia par przewodów "korespondencyjnych" (po dwie dla każdego obwodu) między dwoma łącznikami, a następnie poprowadzenia przewodów "roboczych" od drugiego łącznika do dwóch niezależnych punktów świetlnych, z osobnymi przewodami neutralnymi i ochronnymi bezpośrednio do lamp. To rozwiązanie to nie tylko kwestia wygody, ale też przemyślanego planowania przestrzeni, eliminujące frustrujące potykanie się w ciemności. Brzmi skomplikowanie? Tylko pozornie – z odpowiednią wiedzą i metodycznym podejściem, każdy etap tej pracy staje się przejrzysty i wykonalny.

Zrozumienie, jak funkcjonuje oświetlenie sterowane z wielu miejsc, to pierwszy krok do sukcesu w dziedzinie domowej elektryki. Nie inaczej jest, gdy chcemy podłączyć łącznik podwójny schodowy.

Zanim jednak przejdziemy do specyfiki modelu podwójnego, musimy solidnie uchwycić esencję działania samego układu schodowego. W swej najprostszej formie, układ schodowy, potocznie zwany włącznikiem lub wyłącznikiem schodowym, pozwala na załączenie lub wyłączenie tego samego punktu świetlnego z dwóch różnych lokalizacji. Wyobraźmy sobie korytarz – włączamy światło na jego początku i wyłączamy na końcu. Genialne w swojej prostocie, prawda?

Klasyczny układ schodowy wymaga pary dedykowanych łączników schodowych, które różnią się od standardowych, pojedynczych przełączników. Zamiast tylko dwóch zacisków (wejście i wyjście), typowy łącznik schodowy posiada trzy: jeden "L" (często wejściowy dla fazy na początku układu lub wyjściowy do lampy na końcu układu) oraz dwa zaciski oznaczone cyframi, np. "1" i "2". Te ostatnie służą do połączeń "korespondencyjnych", które prowadzą między dwoma łącznikami. To właśnie dzięki tym dwóm przewodom "komunikującym się" między przełącznikami system wie, w jakiej pozycji znajdują się oba włączniki i czy światło powinno być załączone, czy wyłączone. Światło zapala się lub gaśnie w zależności od tego, czy oba łączniki są w tej samej pozycji (co skutkuje zamknięciem obwodu) czy w różnych (obwód jest otwarty).

Zobacz także: Jak prawidłowo podłączyć włącznik schodowy OSPEL? Poradnik instalacji 2025

Zasada działania opiera się na przełączaniu fazy pomiędzy dwoma przewodami korespondencyjnymi. Włącznik w jednej pozycji podaje fazę na przewód "1", w drugiej na przewód "2". Drugi włącznik jest podłączony do tych samych dwóch przewodów i w zależności od swojej pozycji, albo "nasłuchuje" na przewodzie "1", albo na przewodzie "2", kierując napięcie do lampy tylko wtedy, gdy "odebierze" fazę. W ten sposób zmiana pozycji jednego z łączników zawsze skutkuje zmianą stanu oświetlenia. Można to porównać do sytuacji, w której mamy dwie osoby trzymające w rękach liny połączone z dźwignią – zmiana pozycji przez jedną z osób wpływa na pozycję dźwigni.

Przykładowo, idąc do piwnicy, włączamy światło u góry schodów pierwszym łącznikiem. Faza zostaje przełączona na jeden z przewodów korespondencyjnych, którym dociera do łącznika na dole. Łącznik na dole jest ustawiony tak, że "przyjmuje" fazę z tego przewodu i przesyła ją dalej do lampy. Schodząc w dół, docieramy do drugiego łącznika i wyłączamy światło. Ten włącznik przełącza dopływ fazy na drugi przewód korespondencyjny, którym już nic do lampy nie dociera, ponieważ górny włącznik jest nadal ustawiony na pierwszy przewód korespondencyjny. Obwód jest przerwany.

Stosowanie układów schodowych to niezwykle praktyczne rozwiązanie, wykraczające poza same schody. Są one nieocenione w długich korytarzach, gdzie światło można włączyć po wejściu z zewnątrz i wyłączyć przy wejściu do pokoju. Równie popularne jest ich wykorzystanie w sypialni, gdzie jeden włącznik znajduje się przy drzwiach, a drugi tuż przy łóżku. Eliminuje to konieczność wstawania po zgaszeniu światła przed snem. Taka wygoda naprawdę zmienia codzienność. W dużych pomieszczeniach, takich jak salony czy jadalnie, układy schodowe pozwalają na elastyczne sterowanie oświetleniem z różnych stref funkcjonalnych. Dzięki temu możemy dostosować oświetlenie do aktualnej potrzeby bez przemierzania całego pokoju.

Zobacz także: Włącznik Schodowy jako Zwykły w 2025: Poradnik Eksperta

Standardowa wysokość montażu łączników schodowych w Polsce to około 140 cm od gotowej posadzki, co zapewnia wygodny dostęp dla większości użytkowników. Oczywiście, indywidualne preferencje czy dostosowanie do specjalnych potrzeb (np. osób niepełnosprawnych) mogą wymagać innej wysokości montażu. Typowe puszki podtynkowe, w których montujemy łączniki, mają standardową średnicę 60 mm, ale głębokość może się różnić (np. 40 mm lub 60 mm). Wybór głębszej puszki (60 mm) jest zazwyczaj lepszym rozwiązaniem, szczególnie w przypadku łączników podwójnych, ponieważ pozwala na łatwiejsze i bezpieczniejsze ułożenie większej liczby przewodów. Nierzadko do puszki łącznika podwójnego schodowego może wchodzić nawet sześć lub więcej żył, co wymaga odpowiedniej przestrzeni i starannego ich uporządkowania.

Historia łączników schodowych sięga początków elektryfikacji, kiedy to szybko zauważono potrzebę sterowania oświetleniem z więcej niż jednego miejsca w budynkach użyteczności publicznej, a później w domach. Początkowe mechanizmy były bardziej skomplikowane, ale podstawowa zasada działania pozostała niezmieniona przez dziesięciolecia. Instalacja schodowa, jako system sterowania z dwóch punktów, stała się synonimem komfortu i bezpieczeństwa w wielu domach. Jej prosta, lecz skuteczna logika, polegająca na wzajemnym "przełączaniu się" dwóch łączników, zapewnia niezawodne działanie przez długie lata. Co ciekawe, układ ten można rozbudować o sterowanie z większej liczby miejsc (np. 3, 4, etc.) używając tzw. łączników krzyżowych w połączeniu z łącznikami schodowymi na krańcach obwodu.

Różnica między układem pojedynczym a podwójnym jest kluczowa dla prawidłowego zrozumienia, jak podłączyć łącznik podwójny schodowy. Podczas gdy pojedynczy układ schodowy steruje *jednym* punktem świetlnym z *dwóch* miejsc, łącznik podwójny schodowy to faktycznie *dwa* niezależne mechanizmy łącznika schodowego w *jednej* obudowie. Umożliwia to sterowanie *dwoma różnymi* obwodami światła (każdy z dwóch miejsc) za pomocą pojedynczej puszki i podwójnego "klawisza" (lub dwóch osobnych klawiszy na jednej płytce). Dzięki temu zamiast montować dwie oddzielne puszki i dwa pojedyncze włączniki, możemy zastosować jedno, estetyczne rozwiązanie. To jakbyś miał obok siebie dwóch pomocników, z których każdy czeka na sygnał, by zapalić jedną z dwóch lamp. Jeden zajmuje się lampą A, drugi lampą B, a obaj są na twoje każde skinienie z dwóch różnych punktów.

Zobacz także: Jak podłączyć włącznik schodowy podwójny z pojedynczym? Poradnik 2025

Podwójny łącznik schodowy, dzięki swojej budowie, często posiada więcej zacisków niż jego pojedynczy odpowiednik – zamiast trzech, znajdziemy ich zazwyczaj sześć (po trzy na każdy "segment" łącznika: L1, 1', 1'' oraz L2, 2', 2''), a czasem nawet więcej, w zależności od producenta i konkretnego modelu. L1 i L2 to często wejścia fazy do każdego z mechanizmów, a 1', 1'', 2', 2'' to wyjścia na przewody korespondencyjne (po dwa dla każdego obwodu). Warto zawsze dokładnie przestudiować schemat nadrukowany na obudowie lub w instrukcji dołączonej do konkretnego łącznika, ponieważ oznaczenia mogą się różnić. Zrozumienie funkcji każdego zacisku to podstawa poprawnego podłączenia. Myślenie "na czuja" w elektryce to prosta droga do problemów, a nawet niebezpieczeństwa.

W praktyce, aby zastosować podwójny łącznik schodowy, potrzebujemy *dwóch* takich łączników – po jednym w każdej z dwóch lokalizacji, z których chcemy sterować dwoma światłami. Na przykład, na dole schodów montujemy jeden podwójny łącznik, a na górze drugi. Przewody biegnące między nimi muszą obsłużyć oba niezależne obwody. To oznacza co najmniej cztery przewody korespondencyjne (dwa dla obwodu pierwszego, dwa dla obwodu drugiego), plus przewody zasilające (faza) w pierwszej puszce i przewody odchodzące do lamp (po dwa przewody L', po jednym dla każdej lampy, do których osobno doprowadzamy przewody neutralne i ochronne) w drugiej puszce. Skomplikowane? Pomyśl o tym jak o dwóch równoległych trasach dla pociągów, gdzie każda trasa ma swoje własne semafory (łączniki), a jeden z maszynistów obsługuje semafor dla obu tras jednocześnie. Pociągi to prąd płynący do lamp, a semafory to nasze łączniki. Ten dodatkowy "kłopot" w postaci większej liczby przewodów w pełni rekompensuje funkcjonalność i estetyka podwójnego łącznika. Jeden ładny włącznik w miejscu dwóch to spora zaleta, zwłaszcza w nowoczesnych wnętrzach, gdzie minimalizm jest na wagę złota.

Zobacz także: Jak podłączyć włącznik schodowy dotykowy w 2025 roku? Poradnik krok po kroku

Zrozumienie fizycznego układu przewodów i ich przeznaczenia jest nieodzowne przed rozpoczęciem pracy. Musimy wiedzieć, który przewód przynosi fazę (L), który jest neutralny (N), który ochronny (PE), a które są naszymi "korespondencyjnymi posłańcami". Standardowe kolory przewodów (np. brązowy/czarny dla fazy, niebieski dla neutralnego, żółto-zielony dla ochronnego) są tu naszym najlepszym przyjacielem. Ich poprawna identyfikacja eliminuje większość potencjalnych błędów i stanowi fundament bezpiecznej pracy. Wyobraź sobie dyrygenta orkiestry – każdy muzyk (przewód) ma swoją rolę i musi wejść w odpowiednim momencie (być podłączonym do odpowiedniego zacisku) aby melodia (światło) zagrała poprawnie. Jeśli któryś z nich się pomyli, całe wykonanie (układ) będzie zepsute, lub co gorsza, może wywołać elektryczną "kakofonię" w postaci zwarcia.

Co więcej, samo zaprojektowanie instalacji schodowej z podwójnymi łącznikami na etapie budowy lub remontu pozwala na znaczną oszczędność czasu i środków w przyszłości. Planując trasy kablowe, warto uwzględnić możliwość rozbudowy – np. dodania kolejnego punktu sterowania światłem w salonie czy sypialni, a może instalację systemu smart home. Duża puszka i pozostawienie niewielkiego zapasu przewodów (np. kilkunastu centymetrów w każdej puszce) to minimalny wysiłek na starcie, który może oszczędzić wiele frustracji i kosztów związanych z późniejszym kuciem ścian czy prowadzeniem kłopotliwych natynkowych instalacji. Kto mądry po szkodzie? Elektryk, który musiał pruć dopiero co pomalowane ściany, żeby dołożyć jeden przewód. Lepiej dmuchać na zimne. Ostatecznie, zrozumienie, czym jest i jak działa łącznik schodowy, a w szczególności jego podwójna wersja, to klucz do efektywnego i komfortowego sterowania oświetleniem w nowoczesnym domu.

Przygotowanie do podłączenia łącznika podwójnego schodowego to etap, którego w żaden sposób nie wolno bagatelizować. Prawda stara jak świat głosi, że pośpiech jest wskazany tylko przy łapaniu pcheł – w elektryce pośpiech może mieć znacznie gorsze konsekwencje niż pogryzienia.

Zobacz także: Jak podłączyć włącznik schodowy pojedynczy w 2025 roku? Poradnik krok po kroku

Zacznijmy od narzędzi i materiałów. Podstawowa lista może wydawać się prosta, ale diabeł tkwi w szczegółach. Potrzebny nam będzie zestaw wkrętaków izolowanych (pamiętaj, bezpieczeństwo przede wszystkim – pracuj tylko wyłączonym napięciem, ale narzędzia izolowane to dodatkowe zabezpieczenie!), próbnik napięcia (niezbędny do weryfikacji braku napięcia!), ściągacz izolacji, solidne szczypce tnące boczne, a także młotek i dłuto lub wiertarka z otwornicą do przygotowania puszek montażowych (jeśli pracujemy na etapie wykańczania). A jak to mówią, dobry majsterkowicz poznaje się po narzędziach – zaniedbane lub niewłaściwe narzędzia nie tylko utrudniają pracę, ale mogą być wręcz niebezpieczne.

Materiały to nie tylko sam łącznik. Musimy mieć pewność, że posiadamy odpowiednie przewody elektryczne o właściwym przekroju – dla standardowych instalacji oświetleniowych w mieszkaniach i domach najczęściej stosuje się przewody miedziane o przekroju 1.5 mm², typu YDYp lub podobnego, z odpowiednią liczbą żył (np. 3x1.5, 4x1.5, 5x1.5 w zależności od potrzeby). Puszki instalacyjne (standardowe o średnicy 60 mm, najlepiej głębokie - 60 mm, zamiast płytkich 40 mm, aby pomieścić wszystkie kable) oraz ewentualne peszle ochronne na kable (szczególnie, gdy instalacja idzie w tynku lub w mniej dostępnych miejscach). Nierzadko przydają się również szybkozłączki sprężynowe, typu Wago, które ułatwiają i przyspieszają łączenie przewodów w puszkach, a także taśma izolacyjna. Warto mieć pod ręką również nieco gipsu budowlanego lub masy szpachlowej, aby estetycznie zamaskować puszki po montażu oraz kawałek papieru ściernego. Lista materiałów i narzędzi powinna być tak skompletowana, aby raz zabrawszy się do pracy, nie trzeba było biegać po brakujące drobiazgi. Czyli – planujmy zawczasu, nawet takie niuanse jak zapasowe wkręty czy dodatkowe złączki.

Planowanie instalacji elektrycznej na etapie budowy czy generalnego remontu to moment, w którym możemy zademonstrować dalekowzroczność godną arcymistrza szachowego. Zamiast myśleć wyłącznie o tu i teraz, warto zastanowić się, jak będzie wyglądać nasze życie za 5, 10, czy nawet 15 lat. Czy planujemy więcej lamp? Czy kiedyś pomyślimy o systemie smart home, który często wymaga przewodów neutralnych w puszkach łącznikowych, nawet tam, gdzie tradycyjnie nie były konieczne w układach schodowych (w starych instalacjach N często szedł prosto do lampy, omijając puszki łącznikowe)? Projektując trasy kablowe, warto zostawić w ścianach nie tylko rurki z aktualnie potrzebnymi kablami, ale może i jedną pustą rurkę "na wszelki wypadek", albo zastosować rurki o większej średnicy, by w przyszłości łatwiej było dołożyć dodatkowe przewody. To taka elektryczna polisa ubezpieczeniowa – kosztuje niewiele na początku, ale może oszczędzić ogromnych pieniędzy i nerwów później. Pamiętajmy, kucie nowych tras kablowych w gotowych, wykończonych ścianach, to nie tylko brud i hałas, ale i kosztowne prace remontowe (tynkowanie, szpachlowanie, malowanie). Zostać "zakutym" w ściany na całe życie? Nie dziękuję.

Dokumentacja projektowa, nawet w formie odręcznego szkicu na kartce, jest nieoceniona. Powinna zawierać dokładne rozmieszczenie punktów świetlnych, łączników, gniazd oraz plan tras kablowych. Warto opisać na niej, które kable do czego służą – faza, neutralny, ochronny, korespondencyjne (numerując je np. k1-k2 dla obwodu 1, k3-k4 dla obwodu 2, a nawet wskazując ich kolory i przyporządkowując je konkretnym zaciskom łącznika). Czasami na samej obudowie łącznika czy w puszce można zostawić drobne oznaczenia ołówkiem. Precyzja na tym etapie minimalizuje ryzyko błędów w podłączeniu, które w przypadku łącznika podwójnego schodowego są łatwe o popełnienia z uwagi na liczbę przewodów. Nikt chyba nie chciałby spędzić całego popołudnia na rozwiązywaniu zagadki, dlaczego jedna z lamp świeci tylko wtedy, gdy druga jest wyłączona i łączniki są w specyficznych pozycjach. To jak szukanie igły w stogu siana – frustrujące i czasochłonne.

Zakup materiałów powinien być poprzedzony dokładnym obliczeniem ich ilości. Ile metrów przewodu YDYp 3x1.5? Ile 4x1.5 lub 5x1.5? (choć 5x1.5 przy dwóch obwodach schodowych jest absolutnie minimum jeśli N i PE mają być również w puszce, bardziej prawdopodobne jest, że będziemy mieli osobne kable dla fazy, a N i PE do lampy - czyli np. 1x1.5 do zasilania + 4x1.5 korespondencja + 2x(1x1.5 od drugiego łącznika do lamp) + 2x(2x1.5 do lampy dla N i PE)... zaczyna się robić gęsto). Ile puszek? Ile szybkozłączek (jakie typy – na 3, 4, 5 przewodów)? Ile łączników podwójnych schodowych (potrzebujemy dwóch do sterowania dwoma lampami z dwóch miejsc)? Zapas materiałów na poziomie 10-15% jest zazwyczaj rozsądny, by uniknąć powrotów do sklepu z powodu braku kilku centymetrów kabla czy jednej złączki. To stary, sprawdzony elektryczny savoir-vivre: zawsze miej trochę więcej, niż potrzebujesz "na papierze". Tak, żeby w decydującym momencie nie złapać się za głowę, bo zabrakło dwudziestu centymetrów żółto-zielonego.

Przygotowanie miejsca pracy obejmuje usunięcie wszelkich przeszkód, zabezpieczenie podłóg i mebli przed kurzem (którego będzie sporo przy kuciu lub wierceniu) oraz zapewnienie dobrego oświetlenia. Upewnij się, że masz dostęp do wszystkich puszek i punktów instalacyjnych, nad którymi będziesz pracować. Idealnie jest przeprowadzać prace elektryczne w pustych lub częściowo opróżnionych pomieszczeniach. Zresztą, co ja będę opowiadał, chyba nikt przy zdrowych zmysłach nie będzie kładł instalacji elektrycznej w zastawionym pokoju pełnym delikatnych bibelotów. Logistyka miejsca pracy jest tak samo ważna, jak sam schemat połączeń. Podsumowując – skrupulatne planowanie, kompletny zestaw odpowiednich narzędzi i materiałów oraz przygotowane miejsce pracy to 80% sukcesu przy podłączaniu każdego, a w szczególności podwójnego łącznika schodowego.

Praca z instalacją elektryczną to nie jest zabawa w chowanego, gdzie jedyną konsekwencją "wpadki" jest śmiech. Tu błędy mogą kosztować zdrowie lub życie. Dlatego bezsprzecznie bezpieczeństwo jest najważniejszą zasadą i kropka. Niezależnie od tego, czy podłączasz prostą lampę, czy zaawansowany łącznik podwójny schodowy, fundamentalne procedury bezpieczeństwa muszą być traktowane z największą powagą. Pomyśl o elektryczności jak o dzikim zwierzęciu – dopóki jest uwiązane (odłączone zasilanie), jest bezpieczne. Spuścisz je ze smyczy (zapomnisz wyłączyć prąd) i masz problem. A nawet bardzo duży problem. Nigdy, przenigdy nie pracuj pod napięciem. Nawet jeśli to "tylko" obwód oświetleniowy. Piorun dwa razy w to samo miejsce nie uderza? Prąd tak – i to w sekundę, wchodząc jedną ręką, a wychodząc drugą. Brrr.

Pierwsza i absolutnie najważniejsza zasada: Zawsze odłącz zasilanie w obwodzie, na którym pracujesz! Nie wystarczy zgasić światło w pomieszczeniu. Należy zlokalizować odpowiedni wyłącznik nadprądowy (popularnie zwany bezpiecznikiem) w domowej rozdzielni (skrzynce z bezpiecznikami) i go wyłączyć. W idealnym świecie, gdzie każda gałąź instalacji jest osobno opisana, zajmuje to chwilę. W rzeczywistości bywa różnie, więc może być konieczne wyłączenie całego zasilania mieszkania lub domu. Następnie, po wyłączeniu, musisz to bezwzględnie zweryfikować. Użyj sprawdzonego próbnika napięcia – najpewniejszy będzie elektroniczny próbnik dotykowy, który wyraźnie zasygnalizuje brak napięcia, zarówno na przewodzie fazowym (L), jak i – dla pewności – pomiędzy fazowym a neutralnym (N), oraz między fazowym a ochronnym (PE), jeśli przewody te są obecne w puszce. Pamiętaj, że lampa może mieć osobne przewody N i PE, które nie przechodzą przez łącznik – te również należy sprawdzić pod kątem napięcia, jeśli masz do nich dostęp.

Prosta, ale skuteczna metoda weryfikacji braku napięcia polega na sprawdzeniu próbnikiem w kilku punktach obwodu – nie tylko tam, gdzie będziesz pracować. Spróbuj włączyć lampę, której łącznik będziesz podłączać (nie powinna świecić), spróbuj podłączyć do pobliskiego gniazdka jakąś małą lampkę stołową, by upewnić się, że i gniazdka w danym obwodzie (jeśli są na tym samym bezpieczniku) są bez napięcia. Zasada "sprawdź siedem razy, pracuj raz" sprawdza się tu idealnie. Nie wierz na słowo - ani sobie, ani innym. Wierz miernikowi i tylko jemu. A i miernik trzeba przed użyciem sprawdzić, czy działa (np. na znanym, aktywnym gniazdku w innym obwodzie). Ryzyko porażenia prądem elektrycznym, zwarcie prowadzące do pożaru, uszkodzenie instalacji, zniszczenie urządzeń elektrycznych – to wszystko realne scenariusze wynikające z braku elementarnego bezpieczeństwa. Bądź jak saper – błędy się pamięta, ale tylko te, które udało się przeżyć.

Narzędzia, którymi pracujesz, powinny być w dobrym stanie, z nieuszkodzoną izolacją na rękojeściach (o ile to narzędzia do prac pod napięciem, ale jak już ustaliliśmy, *nie pracujemy pod napięciem* - niemniej, izolacja narzędzi to dobry nawyk!). Ściągacz izolacji powinien mieć ostre noże, by nie szarpać przewodów, a jedynie sprawnie ściągać izolację na odpowiednią długość. Zbyt długo odizolowany przewód to ryzyko zwarcia w puszce, zbyt krótko – słaby styk w zacisku i grzanie się połączenia. Optymalna długość to około 10-12 mm, w zależności od typu łącznika i zacisków. Przewody należy odizolować czysto, nie naruszając struktury żył. Praca w suchych warunkach, z dala od wody i wilgoci, to kolejna oczywista, ale krytyczna zasada. Woda jest doskonałym przewodnikiem prądu.

Podczas pracy z przewodami pamiętaj o identyfikacji kolorów: brązowy (lub czarny) to faza (L), niebieski to neutralny (N), a żółto-zielony to ochronny (PE). W starych instalacjach kolory mogą być inne, a przewód PE może w ogóle nie występować (tzw. system zerowania, obecnie niedopuszczalny w nowych instalacjach, ale nadal spotykany w starszych budynkach – tu wymagana jest szczególna ostrożność i najlepiej konsultacja z elektrykiem). Przewody korespondencyjne w układach schodowych (między łącznikami) mogą mieć różne kolory, ale często używa się na przykład szarych lub innych kolorów "roboczych" odmiennych od standardowych kolorów L, N, PE, by łatwiej było je rozróżnić. Konsekwencja w stosowaniu kolorów i ich poprawna identyfikacja jest kluczowa dla późniejszego, bezproblemowego użytkowania i serwisowania instalacji. Błędnie zidentyfikowane przewody to najczęstsza przyczyna niepoprawnie działających układów schodowych. To jak próbować trafić do celu bez mapy i kompasu.

Zaciskanie przewodów w łącznikach lub złączkach musi być pewne i solidne. Stosując łączniki śrubowe, upewnij się, że śruba jest dobrze dokręcona, ale nie na siłę (można uszkodzić łącznik). W przypadku złączek sprężynowych typu Wago (czy innych systemów szybkozłączek), wsuń odizolowany przewód do oporu, aż poczujesz kliknięcie lub naprężenie. Poluzowane połączenia mogą prowadzić do nadmiernego grzania się, iskrzenia, a w konsekwencji – pożaru. To absolutnie krytyczny punkt, często bagatelizowany przez amatorów. Sprawdź każde połączenie delikatnym pociągnięciem. Czy przewód siedzi mocno? Nie wysuwa się? Fantastycznie. Pracę w parach, gdzie jedna osoba pracuje przy rozdzielni (gotowa natychmiast włączyć/wyłączyć zasilanie na polecenie), a druga przy punkcie instalacyjnym, zwiększa poziom bezpieczeństwa. To zwłaszcza przydatne, gdy nie jesteśmy pewni, który dokładnie bezpiecznik odpowiada za dany obwód. To jak w alpinizmie – masz partnera, który cię asekuruje. Samemu jest dużo ryzykowniej.

Zawsze miej pod ręką dobrze wyposażoną apteczkę pierwszej pomocy, ze szczególnym uwzględnieniem materiałów opatrunkowych na oparzenia i skaleczenia. Zapoznaj się z zasadami udzielania pierwszej pomocy przy porażeniu prądem. Znaj numery alarmowe (112, 999). Wiedz, co robić w sytuacji awaryjnej: najpierw odłączyć prąd, potem wezwać pomoc, a dopiero potem udzielać pomocy poszkodowanemu (uwalniając go z kontaktu z prądem np. przy użyciu przedmiotu nieprzewodzącego, np. suchego drewnianego kija). Zawsze warto wiedzieć, co zrobić "gdyby coś" - nawet jeśli zrobimy wszystko, co w naszej mocy, by do niczego nie doszło. Lepiej być gotowym, niż panikować w kryzysowej sytuacji. Pamiętaj, prąd nie wybiera – potraktuje po łebkach tak samo laika, jak i aroganckiego fachowca.

Jeśli w jakimkolwiek momencie masz wątpliwości co do swoich umiejętności, poprawności schematu, stanu instalacji (np. stare, aluminiowe przewody), czy po prostu czujesz się niepewnie – przerwij pracę i skonsultuj się z wykwalifikowanym elektrykiem. Nie ma w tym żadnego wstydu. Próba zaoszczędzenia kilkudziesięciu czy kilkuset złotych na elektryku może kosztować znacznie więcej, gdy coś pójdzie nie tak. Nie pozwól, aby fałszywa duma popchnęła Cię w stronę niebezpieczeństwa. Elektryk ma wiedzę, doświadczenie i odpowiedni sprzęt, w tym zaawansowane mierniki pozwalające np. sprawdzić ciągłość obwodów, rezystancję izolacji czy skuteczność ochrony przeciwporażeniowej. Bezpieczeństwo pracy z elektrycznością to nie lista sugestii, to bezwzględny kodeks. Przestrzeganie tych zasad pozwoli Ci cieszyć się nową, funkcjonalną instalacją bez przykrych niespodzianek.

Choć oba typy łączników mają na celu sterowanie oświetleniem, różnice między łącznikiem pojedynczym a podwójnym, a w szczególności między pojedynczym *standardowym*, pojedynczym *schodowym* i podwójnym *schodowym*, są znaczące, zwłaszcza w kontekście ich podłączenia. To jak porównywanie roweru, motocykla i samochodu – każdy służy do przemieszczania się, ale sposób obsługi i budowa diametralnie się różnią.

Zacznijmy od najprostszego: standardowy łącznik pojedynczy (tzw. jednobiegunowy). Służy on do sterowania jednym punktem świetlnym z jednego miejsca. Jego budowa jest maksymalnie prosta: dwa zaciski. Do jednego doprowadzamy przewód fazowy (L) z instalacji, z drugiego wychodzi przewód fazowy "przełączony" (L'), który biegnie bezpośrednio do lampy. Przewód neutralny (N) i ochronny (PE) biegną zazwyczaj prosto do lampy, omijając łącznik. Podłączenie? Trzy przewody w puszce łącznika: faza zasilająca, faza wychodząca do lampy. Faza zasilająca podpinana do jednego zacisku, faza do lampy do drugiego. Prościzna. Nic, czego bałby się początkujący majsterkowicz, o ile oczywiście przestrzega podstawowych zasad bezpieczeństwa.

Przechodząc do łącznika schodowego pojedynczego – ten, jak już wspomniano, pozwala sterować jednym punktem świetlnym z dwóch miejsc. Różnica zaczyna się od liczby zacisków: zamiast dwóch, są trzy. Standardowy schemat zakłada, że do jednego z łączników (często pierwszego w obwodzie, zasilanego z rozdzielni) doprowadzany jest przewód fazowy (L). Ten przewód L jest podłączany do zacisku oznaczonego jako "L" lub podobnie na pierwszym łączniku schodowym. Z pozostałych dwóch zacisków tego łącznika (oznaczonych np. "1" i "2" lub "korespondencyjne") wychodzą dwa przewody biegnące do drugiego łącznika schodowego. To te nieszczęsne, ale kluczowe "korespondencyjne" przewody, które noszą napięcie fazowe naprzemiennie.

Drugi łącznik schodowy jest połączony tymi samymi dwoma przewodami korespondencyjnymi do jego zacisków "1" i "2". Jego trzeci zacisk, również oznaczony jako "L" (lub "przełączony"), służy do podłączenia przewodu fazowego "przełączonego" (L'), który biegnie do lampy. Lampa, oprócz przewodu L', wymaga również doprowadzenia przewodów N i PE bezpośrednio z instalacji (z puszki odgałęźnej, rozdzielni itp.). W praktyce oznacza to, że w puszce pierwszego łącznika schodowego mamy zazwyczaj 3 przewody: L zasilający, koresp. 1, koresp. 2. W puszce drugiego łącznika schodowego mamy również 3 przewody: koresp. 1, koresp. 2, L' do lampy. Choć to też wydaje się proste, łatwo tu o pomyłkę w podłączeniu przewodów korespondencyjnych do odpowiednich zacisków ("1" do "1", "2" do "2"), lub pomylenie zacisku "L" z zaciskami korespondencyjnymi. Podłączenie zacisku "L" z jednego łącznika do "L" drugiego po prostu nie zadziała jak układ schodowy; to tak, jakby próbować napisać list, ale wysyłać go do własnej skrzynki pocztowej. Informacja krąży w kółko, nigdzie nie docierając.

Teraz crème de la crème, czyli łącznik podwójny schodowy. To, co fizycznie trzymamy w ręce, to jedna obudowa z dwoma niezależnymi "segmentami" łączników schodowych. Każdy segment działa jak pojedynczy łącznik schodowy. W efekcie mamy możliwość sterowania dwoma osobnymi punktami świetlnymi (lub grupami punktów) z dwóch różnych miejsc, wykorzystując tylko dwie puszki i dwa "podwójne" łączniki (po jednym w każdej lokalizacji). Brzmi jak marzenie, ale wymaga to znacznie bardziej rozbudowanej instalacji przewodów między łącznikami i staranniejszego podłączenia w puszkach. Przyjrzyjmy się, jak to wygląda w praktyce.

W typowym scenariuszu podłączenia dwóch łączników podwójnych schodowych (jednego np. na dole schodów, drugiego na górze) do sterowania dwoma obwodami (np. światło na klatce A i światło na klatce B), układ przewodów między nimi robi się "gęsty". Do pierwszego łącznika (np. na dole) doprowadzamy przewód zasilający z fazą (L). Ten przewód L podpinamy do *obu* zacisków wejściowych ("L1" i "L2") na podwójnym łączniku. Następnie, z zacisków korespondencyjnych pierwszego segmentu (np. "1'" i "1'') wyprowadzamy dwa przewody, które są przewodami korespondencyjnymi dla pierwszego obwodu oświetleniowego. Z zacisków korespondencyjnych drugiego segmentu (np. "2'" i "2'') wyprowadzamy kolejne dwa przewody – korespondencyjne dla drugiego obwodu.

Tak więc między pierwszym a drugim podwójnym łącznikiem schodowym biegnie nam w peszlu co najmniej cztery przewody korespondencyjne (dwa dla pierwszego obwodu, dwa dla drugiego). Może się również zdarzyć, że instalatorzy, działając zgodnie z nowoczesnymi standardami, puszczą również przewód neutralny (N) i ochronny (PE) do obu puszek łączników, mimo że w samym układzie schodowym te przewody nie są zazwyczaj zaciskane w łączniku (ich obecność może być jednak wymagana przez specyficzne przepisy lub być przydatna w przyszłości, np. dla modułów smart home). Wtedy liczba przewodów między puszkami wzrasta do sześciu!

W puszce drugiego podwójnego łącznika schodowego (np. na górze) wchodzą cztery przewody korespondencyjne od pierwszego łącznika. Te przewody należy podłączyć do odpowiednich zacisków korespondencyjnych ("1'", "1''" dla pierwszego obwodu i "2'", "2''" dla drugiego obwodu) na drugim łączniku. Z zacisków wyjściowych ("L1" i "L2") drugiego łącznika wychodzą dwa przewody fazowe "przełączone" (L'1 i L'2) – jeden do lampy pierwszego obwodu, drugi do lampy drugiego obwodu. Do każdej z lamp doprowadzamy osobno przewody N i PE. Konfuzja? Ma prawo być, ale schemat, schemat i jeszcze raz schemat! Producenci często dostarczają szczegółowe schematy podłączenia dla swoich łączników, z wyraźnie oznaczonymi zaciskami. Analiza tego schematu przed rozpoczęciem pracy jest tak ważna, jak instrukcja obsługi promu kosmicznego.

Kluczowa różnica leży zatem w liczbie niezależnych obwodów i liczbie przewodów korespondencyjnych, a w konsekwencji, w liczbie zacisków w samym łączniku i liczbie przewodów w puszkach i między puszkami. Łącznik pojedynczy (standardowy) to 2 zaciski, zero przewodów korespondencyjnych. Łącznik pojedynczy schodowy to 3 zaciski, dwa przewody korespondencyjne. Łącznik podwójny schodowy to co najmniej 6 zacisków (trzy na każdy z dwóch segmentów), i wymagający doprowadzenia czterech (lub więcej) przewodów korespondencyjnych między parą łączników. To jak przesiadka z gry w klasy na planszową strategię wojenną – skala skomplikowania i liczba "ruchów" (połączeń) znacząco rosną. A każdy ruch musi być precyzyjny.

Błędy przy podłączeniu łącznika podwójnego schodowego najczęściej wynikają właśnie z pomyłki w identyfikacji przewodów korespondencyjnych lub ich podłączenia do niewłaściwych zacisków na jednym z łączników. Często spotykanym problemem jest na przykład zamiana par korespondencyjnych między obwodami, co może skutkować np. tym, że pierwszy segment łącznika steruje lampą B, a drugi segment lampą A, albo co gorsza – całkowitym brakiem działania jednego lub obu obwodów. To jak pomylenie się w podłączeniu węży w samochodzie – teoretycznie wyglądają podobnie, ale podpięcie węża od chłodnicy do baku z paliwem nie wróży niczego dobrego dla silnika. Drobne przeoczenie, wielki kłopot.

Cena łączników również odzwierciedla ich stopień zaawansowania – pojedynczy standardowy jest najtańszy, pojedynczy schodowy nieco droższy, a podwójny schodowy będzie kosztował odpowiednio więcej, ponieważ jest to technicznie "dwa w jednym". Na przykład, podczas gdy prosty łącznik standardowy pojedynczy może kosztować kilkanaście złotych, dobrej jakości łącznik podwójny schodowy to wydatek rzędu 40-80 złotych i więcej, w zależności od producenta i serii (designu). Same przewody też będą stanowiły większy koszt ze względu na ich większą ilość, a także potrzeba większej ilości złączek czy większych puszek instalacyjnych może podnieść łączny koszt materiałów o kilkadziesiąt procent w stosunku do instalacji dwóch osobnych pojedynczych układów schodowych w dwóch oddzielnych puszkach (co często byłoby tańsze materiałowo, ale mniej estetyczne).

Zastosowanie podwójnych łączników schodowych jest uzasadnione przede wszystkim wtedy, gdy chcemy oszczędzić miejsce na ścianie i poprawić estetykę, integrując sterowanie dwoma obwodami w jednym punkcie. Zamiast czterech klawiszy na dwóch pojedynczych łącznikach umieszczonych obok siebie, mamy dwa klawisze na jednym podwójnym łączniku. To czysty zysk przestrzeni i minimalistyczny wygląd. Dwa przełączniki w jednej obudowie to coś, co współczesna architektura i projektowanie wnętrz bardzo lubi. Nie ma co się dziwić – wygląda to po prostu schludniej i nowocześniej niż "ściana" pełna pojedynczych gniazdek i łączników, jak w starych domach. Z technicznego punktu widzenia podłączenie jest bardziej wymagające i wymaga większej precyzji, ale efekt końcowy rekompensuje wysiłek. Opanowanie tej umiejętności otwiera drogę do bardziej zaawansowanych projektów domowej automatyki i inteligentnych rozwiązań, co samo w sobie jest wartością dodaną. Po prostu – kto raz spróbował sterować dwoma lampami z jednego miejsca, ten już nie chce wracać do "archaicznych" rozwiązań, gdzie trzeba skakać od włącznika do włącznika jak żaba po mokrej łące.

Prace instalacyjne związane z podłączeniem łącznika podwójnego schodowego, podobnie jak wszelkie działania w obszarze elektryczności, wymagają bezkompromisowego przestrzegania zasad bezpieczeństwa. Bagatelizowanie ich to proszenie się o kłopoty, a tych w tym kontekście nie życzy się nawet najgorszemu wrogowi. Czy z prądem żarty? Powiedzmy sobie szczerze, prąd jest jak teść – z nim się nie dyskutuje, przed nim się ustępuje. Czyli w tym przypadku – bezwzględnie go odcinamy. Na wszelki wypadek warto też kogoś poinformować o prowadzonych pracach, zwłaszcza gdy pracujemy w budynku zamieszkanym przez więcej osób. Ktoś inny może nieświadomie włączyć zasilanie w trakcie naszych działań. Może warto przykleić karteczkę na rozdzielni "UWAGA! PRACE PRZY INSTALACJI! NIE WŁĄCZAĆ!"?

Fundamentalną zasadą, której nie sposób powtórzyć zbyt wiele razy, jest całkowite odłączenie zasilania w obwodzie (a jeśli mamy wątpliwości co do obwodu, to i w całym domu) przed przystąpieniem do jakichkolwiek manipulacji przy przewodach czy urządzeniach elektrycznych. Nie wystarczy tylko "wyłączyć" światło za pomocą tego samego łącznika, który będziemy demontować! Musimy zlokalizować odpowiedni wyłącznik nadprądowy (bezpiecznik) w rozdzielni elektrycznej i go wyłączyć. A po wyłączeniu – kluczowe – musimy sprawdzić probówką lub multimetrem, czy na pewno nie ma napięcia. Sprawdź na każdym przewodzie, który zamierzasz dotknąć (L, N, PE, korespondencyjne – choć N i PE rzadziej przenoszą napięcie w normalnym układzie, błąd w podłączeniu może sprawić, że i na nich pojawi się faza). Pamiętaj, próbnik napięcia to Twoje trzecie oko, bez niego jesteś ślepy na największe niebezpieczeństwo.

Podczas pracy zawsze korzystaj z narzędzi, które są w dobrym stanie technicznym, ze szczególnym uwzględnieniem izolowanych rękojeści. Ostre ostrza ściągacza izolacji i szczypiec pozwalają na czyste cięcie i odizolowanie przewodów bez ich uszkadzania – nacięta żyła łatwiej pęka, a uszkodzona izolacja to potencjalne zwarcie. Praca w suchych warunkach, z dala od wilgoci i wody, to oczywistość, której jednak nie można pominąć w poradniku dotyczącym bezpieczeństwa. Kontakt wody z instalacją elektryczną pod napięciem to gotowy przepis na tragedię.

Poprawna identyfikacja przewodów na podstawie kolorów (L-brązowy/czarny, N-niebieski, PE-żółto-zielony) jest krytyczna. W przypadku przewodów korespondencyjnych między łącznikami schodowymi, warto upewnić się co do ich przeznaczenia – jeśli instalacja nie była wykonywana przez nas i nie mamy pewności, możemy potrzebować multimetru do sprawdzenia ciągłości obwodów po odłączeniu zasilania. W przypadku starych instalacji aluminiowych (które są kruche, łamliwe i mają skłonność do grzania się na połączeniach), zaleca się szczególną ostrożność lub wręcz powierzenie pracy elektrykowi – łączenie aluminium z miedzią (często spotykane w puszkach w starych instalacjach, gdzie wymienia się osprzęt) wymaga zastosowania specjalnych złączek bimetalicznych, w przeciwnym razie dochodzi do korozji elektrolitycznej i zagrożenia pożarowego.

Podłączenia przewodów w łączniku muszą być solidne. Przewody odizoluj na odpowiednią długość, tak aby izolacja dochodziła niemal do zacisku, a goła żyła była w całości wewnątrz zacisku i nie wystawała na zewnątrz. Niedokręcone śrubki w łącznikach śrubowych lub niewłaściwie wsunięte przewody w złączkach sprężynowych (np. Wago) są częstą przyczyną problemów i pożarów. Poluzowane połączenie zwiększa rezystancję, co prowadzi do grzania się. Sprawdź każde połączenie delikatnym pociągnięciem. Lepiej spędzić kilka dodatkowych minut na precyzyjnym podłączeniu i sprawdzeniu, niż potem martwić się iskrzeniem czy dziwnym zapachem z puszki. Praca "na odwal się" w elektryce zawsze wraca jak bumerang, często w najmniej spodziewanym i najbardziej kosztownym momencie.

Praca na drabinie lub podnośniku również wymaga zachowania środków ostrożności – upewnij się, że drabina jest stabilna, a narzędzia masz bezpiecznie schowane, by nie spadły. Upadek z wysokości plus ewentualne porażenie prądem to scenariusz rodem z horroru. Dbaj o porządek w miejscu pracy – rozsypane narzędzia czy materiały pod nogami to prosta droga do potknięcia i wypadku. Nie pracuj w stanie zmęczenia, po spożyciu alkoholu czy innych środków wpływających na koncentrację i koordynację ruchową. Świeży umysł to równie ważne narzędzie, jak izolowany śrubokręt.

Posiadanie gaśnicy do gaszenia urządzeń pod napięciem (z oznaczeniem E lub dedykowana do pożarów grupy E) w zasięgu ręki nie jest przesadą, podobnie jak znajomość zasad udzielania pierwszej pomocy przy porażeniu prądem i szybkiego wezwania profesjonalnej pomocy. Zapamiętaj numery alarmowe (112, 999). Gdyby doszło do porażenia, kluczowe jest jak najszybsze odłączenie poszkodowanego od źródła prądu, pamiętając o własnym bezpieczeństwie (używając materiału nieprzewodzącego, np. drewnianego kija). Następnie, jeśli poszkodowany nie oddycha i nie ma tętna, należy przystąpić do resuscytacji. To są scenariusze, o których myśli się niechętnie, ale wiedza o nich jest częścią kompleksowego podejścia do bezpieczeństwa pracy z instalacją elektryczną. Niestety, czasem nawet przy największej ostrożności zdarzają się wypadki.

Sumienne przestrzeganie powyższych zasad, unikanie pośpiechu i świadomość potencjalnych zagrożeń to jedyna droga do bezpiecznego i pomyślnego zakończenia prac przy podłączaniu łącznika podwójnego schodowego. Elektryka potrafi być łaskawa dla tych, którzy traktują ją z szacunkiem i pokorą. Dla zuchwalców bywa bezwzględna. Zastanów się dwa razy, przetniesz raz – i to przewód, który powinieneś przeciąć, po wcześniejszym odłączeniu zasilania i weryfikacji braku napięcia. Nie ma drogi na skróty, jeśli chodzi o bezpieczeństwo elektryczne.
