Jak narysować schody 3D, żeby wyglądały realistycznie

Schody potrafią pokrzyżować szyki nawet wprawionym grafikom, bo łączą w sobie dwie trudne rzeczy naraz: powtarzalny rytm stopni i złudzenie głębi, które trzeba zbudować zaledwie kilkoma liniami ołówka. Dobra wiadomość jest taka, że istnieje metoda, która rozbija cały proces na kilka powtarzalnych etapów, działających tak samo w szkicowniku, w programie 3D i na kartce technicznej. Poniżej znajdziesz kompletny przepis na to, jak narysować schody 3D, wraz z proporcjami, wzorem na wygodę stopnia i konkretnymi krokami dla każdej z trzech metod widzenia.

• Przygotowanie do rysowania schodów 3D
• Perspektywa i punkt zbiegu przy schodach
• Schody 3D w programie graficznym
• Najczęstsze błędy przy rysowaniu schodów w 3D

Przygotowanie do rysowania schodów 3D

Zanim ołówek dotknie papieru, potrzebujesz dosłownie minuty na uporządkowanie trzech rzeczy: przyborów, kąta widzenia i liczby stopni. Bez tej trójki rysunek zacznie się rozjeżdżać po pierwszych dwóch kreskach, a korekty tylko pogorszą efekt.

Przybory mogą być skromne, ale konkretne. Wystarczy ołówek HB do konstrukcji, miękki 2B do cieniowania, twarda gumka, linijka 30 cm, ekierka z kątem 45° i czysta kartka A4 lub blok techniczny. Jeśli wolisz wariant cyfrowy, przydadzą się programy takie jak Tinkercad (przeglądarkowy, za darmo), Blender lub SketchUp. Każde z tych narzędzi pozwala wyciągnąć kształt schodka i powielić go w szeregu, więc cały proces sprowadza się do jednego prototypu plus jeden szyk.

Checklista przed startem: ☐ Mam wyznaczony punkt zbiegu ☐ Linijka i ekierka leżą pod ręką ☐ Wiem, ile stopni narysuję ☐ Wzór 2h + s ≈ 63 cm mam w głowie ☐ Linie pomocnicze zostawiam do końca rysowania.

Teraz czas na liczby, bez których żaden rysunek schodów 3D nie będzie wyglądał wiarygodnie. Zmierz wysokość, którą schody muszą pokonać, i podziel ją przez komfortową wysokość pojedynczego stopnia, wynoszącą około 17-18 cm. W ten sposób dostajesz liczbę stopni, a głębokość każdego z nich wyliczysz ze wzoru Blondela, czyli 2h + s = 63-65 cm, gdzie h to wysokość, a s to głębokość stopnia. Dla typowego schodu domowego o wysokości 280 cm wyjdzie mniej więcej 16 stopni po 17,5 cm wysokości i 28 cm głębokości.

Warto też zawczasu wybrać kąt widzenia. Schody widziane frontalnie rysuje się łatwiej, bo pracujesz z perspektywą jednopunktową. Widok z boku, pod kątem 30-45°, wymaga perspektywy dwupunktowej i oddaje prawdziwy charakter klatki schodowej. Od tej decyzji zależy, gdzie na kartce ustawisz linię horyzontu i punkt zbiegu, więc lepiej ją podjąć, zanim cokolwiek narysujesz.

Perspektywa i punkt zbiegu przy schodach

Perspektywa to nie ornament, lecz konkretny układ linii, który mówi oku, jak daleko znajduje się dany przedmiot. Bez niej schody wyglądają jak płaskie paski, a z nią natychmiast zyskują głębię i ciężar. Zrozumienie dwóch pojęć linii horyzontu i punktu zbiegu rozwiązuje 80% problemów początkujących.

Linia horyzontu to pozioma kreska odpowiadająca wysokości oczu obserwatora. Wszystkie linie równoległe do niej w rzeczywistości pozostaną poziome na rysunku. Punkt zbiegu leży zawsze na tej linii i stanowi miejsce, w którym zbiegają się wszystkie proste równoległe do kierunku patrzenia. Jeśli rysujesz schody w perspektywie jednopunktowej, potrzebujesz jednego takiego punktu; w perspektywie dwupunktowej dwóch, po obu stronach kartki.

Perspektywa jednopunktowa przy schodach

Ta metoda sprawdza się, gdy patrzysz na schody frontalnie, na przykład od progu drzwi. Linia horyzontu biegnie mniej więcej na wysokości 2/3 kartki, punkt zbiegu ląduje pośrodku, a boki schodów rozbiegają się od niego symetrycznie. Wewnętrzne krawędzie stopni rysujesz jako linie proste zbiegające dokładnie w tym punkcie, a lico stopnia zawsze pozostaje pionowe lub poziome, nigdy ukośne.

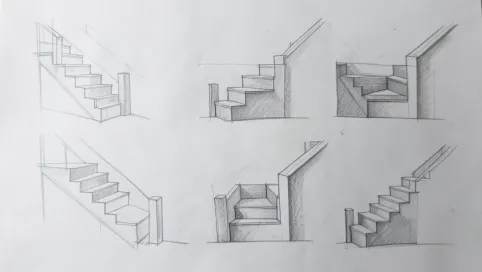

Kolejność rysowania ma znaczenie, bo decyduje o tym, czy poprawki będą kosmetyczne, czy strukturalne. Najpierw zaznacz krawędź czołową pierwszego stopnia, potem poprowadź z jej rogów dwie proste do punktu zbiegu, następnie odmierz głębokość pierwszego stopnia w głąb, a na końcu dorysuj piony kolejnych krawędzi. W ten sposób każdy następny stopień wynika z poprzedniego, a nie z osobnego, losowego pomiaru.

Perspektywa dwupunktowa przy schodach

Gdy chcesz pokazać schody w głębi pomieszczenia lub w scenie architektonicznej, lepsza będzie perspektywa dwupunktowa. Dwa punkty zbiegu rozmieszcza się po obu stronach kartki, mniej więcej w równej odległości od środka. Wszystkie piony schodów pozostają pionowe na rysunku, a poziome krawędzie uciekają do jednego z dwóch punktów, w zależności od ściany, do której należą.

Tu przydaje się ekierka, bo ręczne prowadzenie ołówka do punktu zbiegu na kartce A4 bywa niedokładne. Przyłóż linijkę, oprzyj o wybrany punkt i delikatnie przesuń drugi koniec w miejsce krawędzi, którą chcesz narysować. Drobne odchylenia widać dopiero po narysowaniu pięciu-sześciu stopni, dlatego warto co chwilę odsunąć się od kartki i spojrzeć na całość z dystansu.

Schody 3D w programie graficznym

Program do modelowania 3D traktuje schody jak powtarzalny szyk, a nie jak ręczną rzeźbę. Wystarczy narysować jeden prototyp stopnia, a potem kazać programowi skopiować go kilkanaście razy w linii prostej. Dzięki temu proporcje pozostają identyczne, a Ciebie interesuje tylko światło, kamera i materiał, czyli rzeczy, które nadają rysunkowi charakter.

W Tinkercadzie wyciągasz prostopadłościan o wymiarach odpowiadających jednemu stopniowi, na przykład 28 × 17,5 × 90 cm, a potem korzystasz z narzędzia powielania, ustawiając krok co 17,5 cm w pionie i co 28 cm w poziomie. W Blenderze lepiej sprawdza się modyfikator Array na pojedynczym stopniu połączonym z pustym obiektem kontrolującym odsunięcie. SketchUp idzie najkrótszą drogą: rysujesz profil schodów jako komponent, a następnie nakładasz na niego szyk liniowy.

Po zbudowaniu bryły warto wyeksportować ją do widoku technicznego. Blender i SketchUp pozwalają ustawić kamerę ortogonalną, dzięki czemu dostajesz klasyczny rzut boczny, rzut z góry i rzut perspektywiczny z tego samego modelu. To ogromna oszczędność czasu przy dokumentacji wnętrz i przy kontaktach z wykonawcą, który potrzebuje płaskich widoków z wymiarami, a nie trójwymiarowej wizualizacji.

Model cyfrowy przydaje się też wtedy, gdy chcesz uniknąć problemu zbieżności oka. Oko ludzkie widzi świat w polu widzenia około 60° i nieco inaczej niż obiektyw aparatu, dlatego ręczne rysunki perspektywiczne bywają przesadzone. Program pozwala ustawić ogniskową kamery (35-50 mm dla naturalnego widzenia) i wygenerować widok zgodny z tym, jak schody zobaczyłby człowiek stojący w danym miejscu.

Najczęstsze błędy przy rysowaniu schodów w 3D

Nawet dobry rysunek potrafi zepsuć drobny detal, którego początkujący nie zauważa od razu. Schody to konstrukcja rytmiczna, więc wystarczy jeden stopień źle osadzony, żeby całość zaczęła wyglądać na chwiejną. Poniżej pięć błędów, które pojawiają się najczęściej, wraz z krótkim wyjaśnieniem, dlaczego psują rysunek i jak je naprawić.

Krzywe krawędzie biegnące do punktu zbiegu. Powstają, gdy linijkę przykładasz niedokładnie, a ołówek prowadzisz zbyt szybko. Efekt nasila się z każdym kolejnym stopniem, bo drobne odchylenie akumuluje się w głębi rysunku. Rozwiązanie jest proste: rysuj krawędź jednym pewnym ruchem, a jeśli czujesz, że linia wyszła krzywo, wymaż ją i powtórz od początku. Doklejanie kawałków ołówkiem zawsze widać.

Nierówne stopnie. Wynikają z mierzenia głębokości bez linijki albo z przesuwania punktu odniesienia w trakcie rysowania. Schody rysowane ołówkiem bez stałego wymiaru wyglądają jak rozedrgane schodki z bajki. Ustal jeden wymiar, zapisz go w rogu kartki i pilnuj go przez cały rysunek, a rytm natychmiast się uspokoi.

Zły kąt zbiegu. Zbyt strome zbieganie ku horyzontowi sprawia, że schody wyglądają na ekstremalnie wysokie, zbyt płaskie że wydają się nierealnie długie i płaskie. Najłatwiejszy test: gdy zasłońisz górną połowę rysunku, dolna powinna wyglądać jak zwykły rzut boczny. Jeśli tak nie jest, kąt wymaga korekty.

Brak linii pomocniczych. Początkujący często śpieszą się i wymazują konstrukcję, zanim poprowadzą ostatnią krawędź. To proszenie się o kłopoty, bo każda kolejna linia staje się wtedy zgadywanką. Linie pomocnicze powinny zostać na kartce do samego końca, a po zakończeniu rysunku można je usunąć jednym ruchem gumki.

Zbyt strome lub zbyt płaskie schody. Złamanie wzoru Blondela (2h + s ≈ 63-65 cm) widać natychmiast, nawet jeśli rysunek jest technicznie perfekcyjny. Norma budowlana PN-EN 1991-1-1 dopuszcza wysokość stopnia od 16 do 19 cm w budynkach mieszkalnych, a głębokość od 25 do 32 cm. Wyjście poza te widełki sprawia, że schody wyglądają na nieprzyjemne w użytkowaniu, niezależnie od talentu grafika.

Kiedy szkic ołówkiem wystarczy, a kiedy warto sięgnąć po program

Szkicownik sprawdza się przy szybkich ilustracjach, storyboardach, grafice do artykułów i nauce perspektywy. Program 3D staje się nieodzowny, gdy potrzebujesz precyzyjnych wymiarów, wielu iteracji projektu, eksportu do dokumentacji albo realistycznego oświetlenia. Nie warto zaczynać od Blendera, jeśli dopiero uczysz się widzieć głębię ołówek uczy oka szybciej niż jakikolwiek przycisk w menu.

Schody rysowane wielokrotnie w różnych ujęciach stają się jednym z najlepszych ćwiczeń z wyobraźni przestrzennej. Wymuszają jednoczesne myślenie o rytmie, proporcji i perspektywie, a przy okazji uczą cierpliwości, bo niedokładność pierwszego stopnia widać dopiero po piątym. Gdy zrozumiesz mechanizm, te same zasady działają w szkicowniku, w Tinkercadzie i w profesjonalnym renderze architektonicznym.

Źródła i normy, na których oparto powyższe proporcje: wzór Blondela opisany w klasycznych podręcznikach projektowania schodów; norma europejska PN-EN 1991-1-1 dotycząca obciążeń użytkowych w budynkach; wytyczne zawarte w polskich przepisach techniczno-budowlanych dla budynków mieszkalnych; dokumentacja Tinkercad (tinkercad.com), SketchUp (sketchup.com) oraz Blender (blender.org) w zakresie narzędzi do modelowania i powielania obiektów.
