Jak narysować schody krok po kroku i uniknąć kosztownych błędów

Jeden szkic wart więcej niż trzy godziny ustnych wyjaśnień. Dobrze narysowany widok z góry i przekrój schodów to dokument, na którym opiera się cała rozmowa z producentem czy projektantem wnętrz. Źle przygotowany rysunek generuje opóźnienia, telefony z prośbą o doprecyzowanie, czasem konieczność ponownego pomiaru u klienta. Różnica między szkicem, który przyspiesza realizację, a takim, który blokuje cały proces, tkwi w kilku konkretnych detalach, które za chwilę omówię.

• Standardowe wymiary schodów, które musisz znać przed rysowaniem
• Rodzaje zabiegów schodowych na szkicu kiedy wybrać który
• Najczęstsze błędy w szkicu schodów i jak ich uniknąć
• Checklista szkicu schodów do wydrukowania
• Podstopnie i ostatni stopień detale, które decydują o jakości
• Format pliku i sposób przesyłania szkicu
• Mini-FAQ wplecione w kontekst
• Kiedy szkic jest gotowy do wysłania

Standardowe wymiary schodów, które musisz znać przed rysowaniem

Zanim weźmiesz ołówek, zapamiętaj, że przemysł drzewny i zajmujący się obróbką drewna stosuje od lat wypracowane grubości materiałów. Te wartości wynikają z wytrzymałości drewna, dostępności półfabrykatów i obciążeń, jakim schody muszą sprostać przez dekady użytkowania. Policzek o grubości 4 cm przenosi siły z biegów na konstrukcję stropu i ścian, cieńszy wymiar wymagałby dodatkowego wzmocnienia. Stopnica 4 cm to kompromis między masą a sztywnością, mniejsza wartość ugina się pod obciążeniem dynamiczn.

Poręcz o przekroju 4 × 8 cm leży dobrze w dłoni, a słupki 8 × 8 cm stanowią solidne oparcie dla balustrady. Podstopnie od 1,4 do 2 cm dobiera się w zależności od stylu, cieńsze pasują do nowoczesnych wnętrz, grubsze do klasycznych. Tralki okrągłe fi 2,5 cm i pręty 1,6 cm to typowe wymiary dla balustrad kutych lub frezowanych. Ostatni stopień nakładany ma grubość 6 cm, a w wersji szerszej 14 cm, co pozwala estetycznie domknąć bieg przy stropie.

Norma PN-EN 1995-1-1 (Eurokod 5) określa dopuszczalne ugięcia i obciążenia schodów drewnianych. Dla budynków mieszkalnych przyjmuje się obciążenie użytkowe 2,0 kN/m², a w strefach komunikacji publicznej 3,0 kN/m². Wysokość stopnia waha się od 17 do 19 cm, a szerokość biegu nie powinna być mniejsza niż 80 cm w świetle policzków. Formuła Blondela (2h + s = 60-65 cm) pomaga dobrać wygodne proporcje, choć przy schodach zabiegowych warto ją traktować orientacyjnie.

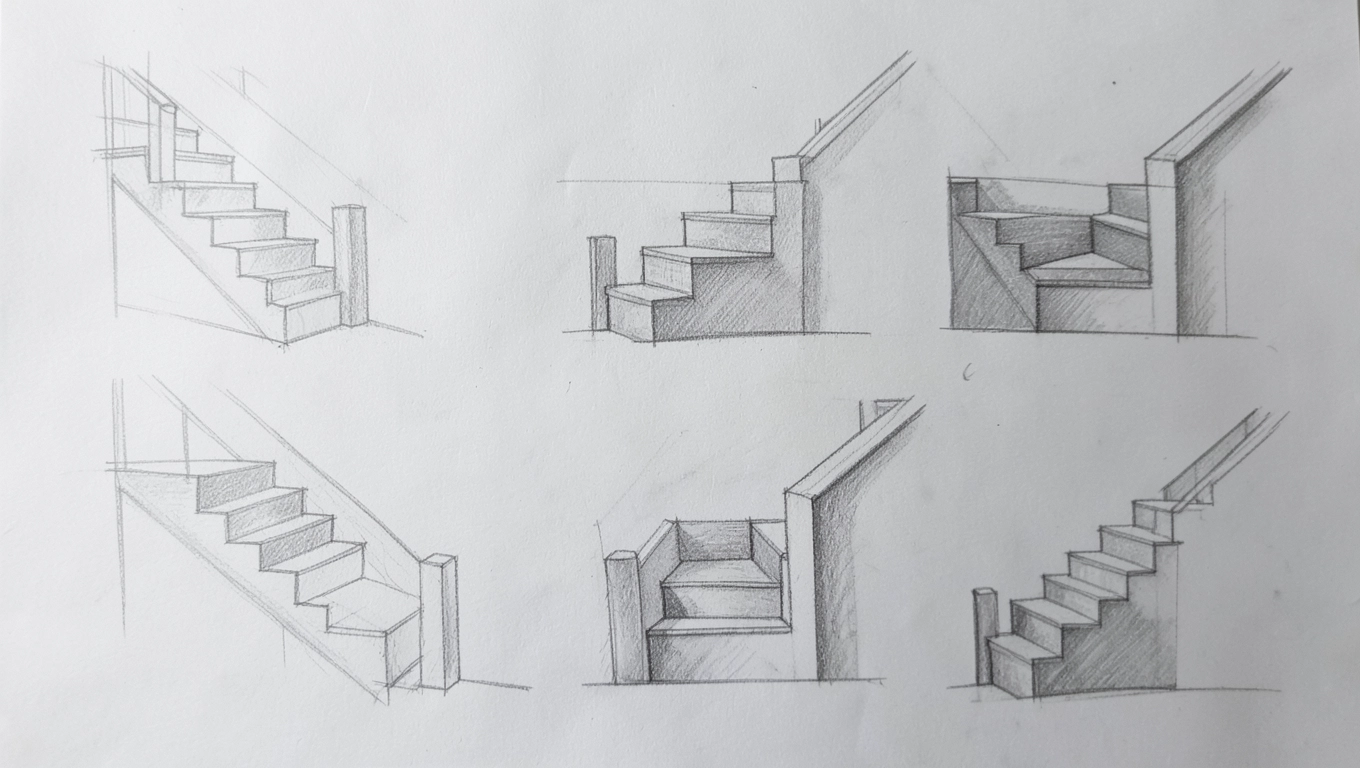

Rodzaje zabiegów schodowych na szkicu kiedy wybrać który

Zabieg schodowy to fragment biegu, w którym kierunek ruchu zmienia się o 90 lub 180 stopni. Wybór konkretnego typu wynika z geometrii klatki schodowej, wymagań komunikacyjnych i estetyki. Szkic rysunku schodów zawsze powinien zawierać informację o rodzaju zabiegu, bo to od niego zależy układ stopni i promień tralków.

Zabieg standardowy

Najprostszy wariant to zabieg kwadratowy ze stopniami prostokątnymi, stosowany przy kwadratowym lub prostokątnym otworze stropowym. Stopnie zwężają się wachlarzowo, a dolny lub górny ma kształt klina. Taki układ jest najtańszy w wykonaniu i najprostszy do narysowania. Sprawdza się w domach z wąską klatką schodową, gdzie liczy się prostota.

Zabieg anglo-amerykański

Zawiera stopnie trapezowe rozłożone symetrycznie po obu stronach biegu. Wymaga szerszego otworu, ale daje wrażenie lekkości i elegancji. Rysunek schodów widok z góry musi pokazywać, które stopnie są klinowe, a które trapezowe. To rozwiązanie popularne w rezydencjach, gdzie schody mają pełnić funkcję reprezentacyjną.

Zabieg azjatycki

Charakteryzuje się stopniami ułożonymi pod kątem 45 stopni względem policzka, przez co bieg wydaje się lżejszy wizualnie. Wymaga precyzyjnego rozmierzenia, bo każdy stopień ma inny kształt. Spotykany w nowoczesnych aranżacjach, ale kosztowniejszy ze względu na pracochłonność.

Podest pośredni

Najwygodniejszy wariant, bo pozwala odpocząć między kondygnacjami. Podest zajmuje więcej miejsca, ale umożliwia zastosowanie prostych biegów bez stopni klinowych. W szkicu oznacz go jako prostokąt o wymiarach równych szerokości biegu i głębokości minimum 80 cm, zgodnie z rozporządzeniem w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Najczęstsze błędy w szkicu schodów i jak ich uniknąć

Przez ponad dwadzieścia lat pracy z klientami widziałem setki szkiców. Większość problemów powtarza się w kółko, niezależnie od regionu czy typu budynku. Warto poznać te pułapki, zanim sam popełnisz któryś z tych błędów, bo każdy z nich kosztuje czas i pieniądze.

Brak wymiarów w świetle

Klient rysuje otwór 110 × 240 cm, zapominając, że po otynkowaniu ścian zostanie 106 × 236 cm. Te 4 cm różnicy oznaczają konieczność przeróbki policzków albo rezygnację z wybranej konfiguracji. Rozwiązanie: zmierz gotowy otwór po tynkach lub dodaj 1,5-2 cm zapasu na każdą ścianę przed przekazaniem wymiarów.

Brak kierunku biegu

Szkic bez strzałki wskazującej kierunek wchodzenia to proszenie się o pomyłkę. Producent nie wie, czy schody idą w lewo, czy w prawo, od której kondygnacji zaczyna się bieg dolny. Narysuj grubą strzałkę od dołu ku górze i oznacz poziomy (parter, piętro).

Pomijanie ostatniego stopnia

Ostatni stopień nakładany na strop górny ma inną grubość (6 lub 14 cm) niż pozostałe. Jeśli nie zaznaczysz tego na rysunku, wykonawca przyjmie standardowe 4 cm i bieg nie domknie się estetycznie przy podłodze piętra. W szkicu zaznacz przekrojem lub adnotacją, że ostatni stopień jest nakładany.

Równie częstym problemem jest brak oznaczeń S/P, czyli szerokości i wysokości stopnia. Te dwie wartości decydują o wygodzie użytkowania i muszą być spójne na całym biegu. Podaj je liczbowo, na przykład S = 26 cm, P = 18 cm, a producent od razu policzy liczbę stopni w danym biegu.

Checklista szkicu schodów do wydrukowania

Poniższa lista kontrolna pomoże Ci zweryfikować rysunek przed wysłaniem. Wydrukuj ją albo otwórz na telefonie i odhaczaj punkty podczas rysowania. Każdy z tych elementów odpowiada na konkretne pytanie, które padnie po stronie producenta.

• Widok z góry z zaznaczonym otworem stropowym i obrysem klatki schodowej
• Przekrój pionowy pokazujący wysokość kondygnacji i układ stopni
• Wymiary w świetle po tynkach (szerokość otworu, długość, wysokość od posadzki do spodu stropu górnego)
• Kierunek biegu oznaczony strzałką z opisem kondygnacji
• Wysokość kondygnacji liczona od gotowej posadzki do gotowej posadzki
• Rodzaj zabiegu (standardowy, anglo-amerykański, azjatycki, podest)
• Oznaczenia S/P dla każdego biegu
• Adnotacje: podstopnie tak/nie, ostatni stopień nakładany, rodzaj balustrady

Przygotowując szkic, pamiętaj, że producent nie musi znać całego projektu domu. Interesuje go wyłącznie geometria schodów i warunki montażu. Nie rysuj więc mebli, drzwi, okien, chyba że bezpośrednio kolidują z przebiegiem biegu. Mniej znaczy czytelniej, a czytelność to szybsza wycena i krótszy czas realizacji.

Podstopnie i ostatni stopień detale, które decydują o jakości

Podstopień to pionowa płyta między kolejnymi stopnicami. Może być dłutowana, czyli wpuszczana w rowki w policzku, albo dobijana, czyli przybijana od wewnątrz. Dłutowanie daje czystą krawędź boczną bez widocznych łączników, ale wymaga precyzji i dobrego drewna. Dobijanie jest szybsze i tańsze, wystarcza w schodach zabudowanych ścianami z obu stron.

Wybór metody zależy od widoczności bocznych krawędzi. Jeśli bieg jest otwarty z boku, postaw na dłutowanie. Przy schodach między ścianami dobijanie spełni swoją funkcję bez różnicy wizualnej. Podstopień o grubości 1,4-2 cm jest wystarczająco sztywne, cieńsze drży pod obciążeniem i wibruje, co irytuje przy schodzeniu.

Ostatni stopień nakładany na strop górny pełni podwójną rolę. Po pierwsze domyka wizualnie bieg, po drugie maskuje szczelinę dylatacyjną między policzkiem a posadzką piętra. Grubość 6 cm sprawdza się przy standardowej podłodze, 14 cm przy ogrzewaniu podłogowym lub grubym parkiecie. W szkicu zaznacz tę wartość i rodzaj posadzki na piętrze, bo te informacje decydują o wymiarze końcowym.

Format pliku i sposób przesyłania szkicu

Skan o rozdzielczości 300 dpi w formacie JPG lub PDF to standard. Taka rozdzielczość gwarantuje ostrość linii i czytelność wymiarów, a jednocześnie plik nie przekracza kilku megabajtów. Unikaj PNG przy zdjęciach telefonem, bo kompresja może rozmyć drobne opisy.

Zdjęcie telefonem też się nadaje, pod warunkiem że robisz je w dobrym świetle i trzymasz aparat równo nad kartką. Włącz lampę, połóż szkic na ciemnym tle, żeby biała kartka nie odbijała refleksów. Linie wymiarowe i opisy powinny być wyraźne, bez cieni palców.

W nazwie pliku umieść swoje imię, nazwisko i adres budowy, na przykład Jan_Kowalski_Ulica_Lipowa_12.pdf. Ułatwia to archiwizację po obu stronach i eliminuje pomyłki przy wielu zleceniach w tym samym tygodniu.

Mini-FAQ wplecione w kontekst

Czy muszę rysować balustradę? Tak, choćby w formie uproszczonej linii z oznaczeniem słupków i tralków. Producent musi wiedzieć, czy balustrada jest jednostronna, dwustronna, a może zaczyna się dopiero od trzeciego stopnia.

Co jeśli klatka schodowa jest krzywa? Zmierz kilka punktów wzdłuż ściany i podaj wymiary w charakterystycznych miejscach. Wystarczy przybliżony obrys, schody i tak montuje się z luzem montażowym 1-2 cm.

Czy wystarczy sam widok z góry? Nie, przekrój pionowy jest równie ważny. Bez niego producent nie policzy liczby stopni ani nie sprawdzi formuły Blondela.

Jakie wymiary podać przy schodach z podestem? Szerokość i długość podestu, jego wysokość nad dolną posadzką oraz kąt obrotu biegu. Podest to prosty element, ale źle zmierzony generuje ten sam problem co źle zmierzony bieg.

Kiedy szkic jest gotowy do wysłania

Szkic jest kompletny, gdy zawiera widok z góry, przekrój pionowy, wymiary w świetle po tynkach, kierunek biegu, wysokość kondygnacji, rodzaj zabiegu oraz oznaczenia S/P. Brak któregokolwiek z tych elementów uruchamia lawinę pytań zwrotnych. Lepiej poświęcić dodatkowe pół godziny na dopracowanie rysunku niż czekać tydzień na kolejną iterację.

Wyślij szkic mailem w formacie PDF lub JPG. Odpowiedź z wyceną i ewentualnymi uwagami otrzymasz zwykle w ciągu 24 godzin roboczych. Jeśli po dwóch dniach ciszy nie ma odpowiedzi, zadzwoń. Bywa, że mail trafił do spamu albo wymiarów nie da się odczytać i producent czeka na lepszy skan.

Źródła: PN-EN 1995-1-1 (Eurokod 5, projektowanie konstrukcji drewnianych), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl), normy zakładowe producentów schodów drewnianych.
