Czy wyłącznik krzyżowy można podłączyć jako schodowy? Przewodnik i schemat 2025

Zastanawiasz się, czy wyłącznik krzyżowy można podłączyć jako schodowy i pozbyć się problemu włączania i wyłączania światła tylko w dwóch punktach? Pytanie jest z pozoru proste, ale odpowiedź wymaga zrozumienia specyfiki obu komponentów. Krótko mówiąc, krzyżowego nie należy mylić ze schodowym, gdyż pełni on rolę rozszerzenia systemu, a nie jego samodzielnego zastępstwa – działa tylko w duecie (lub większym zespole!) ze swoimi "schodowymi" kolegami.

• Jak działa wyłącznik schodowy – Podstawa instalacji wielopunktowej
• Rola wyłącznika krzyżowego w rozbudowanych systemach sterowania światłem
• Schemat podłączenia wyłącznika krzyżowego i schodowych – Krok po kroku
• Kiedy stosować wyłącznik krzyżowy? Typowe zastosowania na schodach i korytarzach

Przyznajmy szczerze, życie w dużym domu, na klatce schodowej w bloku czy nawet w długim korytarzu bywa... męczące, gdy do dyspozycji mamy tylko jeden lub dwa punkty sterowania światłem. Klasyczny układ schodowy (na początku i końcu) to standard, który ułatwia życie, pozwalając zapalić światło u dołu i zgasić je na górze. Ale co, jeśli potrzeba ich więcej? Co, gdy pomiędzy tym "dołem" a "górą" jest jeszcze jeden ważny punkt, gdzie chcielibyśmy mieć kontrolę?

Analizując potrzeby współczesnych instalacji elektrycznych i dostępne rozwiązania łącznikowe, często pojawia się pytanie o elastyczność i możliwość adaptacji. Możemy spojrzeć na różnice między standardowym sterowaniem z dwóch punktów a systemami rozbudowanymi, w których pojawia się dodatkowy element. Poniższa tabela przedstawia fundamentalne różnice w funkcjonalności i zastosowaniu typowych elementów systemu sterowania oświetleniem z wielu miejsc.

Jak widać, rola wyłącznika krzyżowego jest ściśle zdefiniowana i zależna od obecności wyłączników schodowych, które pełnią funkcje graniczne w obwodzie. Wyłącznik krzyżowy, umieszczony gdzieś pośrodku, działa na zasadzie przełączania ścieżki przepływu prądu między przewodami "podróżnymi" (korespondencyjnymi) łączącymi schodowe włączniki. To kluczowa różnica, która definiuje jego miejsce w elektrycznej hierarchii sterowania oświetleniem i tłumaczy, dlaczego nie może on działać samodzielnie w miejscu, gdzie konieczny jest łącznik schodowy, np. jako jedyny punkt sterowania.

Ta zależność to nie elektryczna fanaberia, lecz logiczne rozszerzenie podstawowego obwodu, umożliwiające budowanie bardziej złożonych, a co za tym idzie, wygodniejszych i bezpieczniejszych systemów sterowania oświetleniem w większych przestrzeniach. Zrozumienie tej podstawowej zasady to pierwszy krok do projektowania lub modyfikacji instalacji oświetleniowych w sposób przemyślany i funkcjonalny, eliminujący frustrację związaną z bieganiem przez cały dom tylko po to, aby zgasić światło.

Jak działa wyłącznik schodowy – Podstawa instalacji wielopunktowej

Zacznijmy od absolutnych podstaw, czyli od mechanizmu działania wyłącznika schodowego, bo to on stanowi fundament dla bardziej złożonych systemów.

W najprostszej konfiguracji do sterowania pojedynczym punktem świetlnym z dwóch różnych miejsc wykorzystujemy dwa wyłączniki schodowe.

Klasycznym przykładem zastosowania są, rzecz jasna, klatki schodowe w domach jednorodzinnych czy mieszkaniach dwupoziomowych, ale także długie korytarze.

Idea polega na tym, że prąd dociera do pierwszego wyłącznika schodowego, który zamiast po prostu włączać lub wyłączać światło (jak robi to wyłącznik pojedynczy), kieruje go do jednego z dwóch przewodów nazywanych "podróżnymi" lub "korespondencyjnymi".

Te dwa przewody biegną do drugiego wyłącznika schodowego.

Drugi wyłącznik schodowy z kolei pobiera prąd z jednego z tych dwóch przewodów (w zależności od swojego położenia) i kieruje go albo do żarówki (włączając światło), albo go odcina (wyłączając światło).

Sztuczka polega na tym, że każdy z wyłączników schodowych może przełączyć obwód tak, aby zmienić stan światła – jeśli było zgaszone, zapali się; jeśli było zapalone, zgaśnie, niezależnie od położenia drugiego wyłącznika.

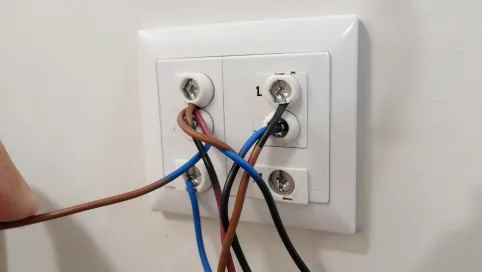

W praktyce, wyłącznik schodowy posiada zazwyczaj trzy zaciski: jeden wejściowy (oznaczany często jako L lub COM), do którego podłącza się zasilanie (lub przewód biegnący od żarówki w alternatywnym schemacie) oraz dwa wyjściowe (oznaczane jako 1 i 2), do których podłącza się przewody "podróżne".

Mechanizm wewnątrz wyłącznika schodowego przełącza wewnętrzny styk między zaciskiem wejściowym a jednym z dwóch wyjściowych, wysyłając sygnał tylko jednym z przewodów korespondencyjnych.

To sprytne rozwiązanie jest podstawą dla każdego systemu wielopunktowego, ograniczając jednak sterowanie do dokładnie dwóch miejsc – na przykład u dołu i na szczycie schodów.

Jeśli pomyślimy o instalacji w domu piętrowym, konieczność umieszczenia wyłącznika na każdym piętrze staje się oczywista, a system dwupunktowy okazuje się niewystarczający już przy trzecim punkcie kontroli.

Instalacja dwupunktowa z wyłącznikami schodowymi to klasyka gatunku, niezastąpiona w swojej prostocie i efektywności dla podstawowych potrzeb.

Wykorzystanie tych wyłączników wymaga poprowadzenia trzech przewodów pomiędzy nimi: jeden przewód fazowy do pierwszego łącznika i dwa przewody korespondencyjne między łącznikami.

Przewód neutralny i ochronny biegną zazwyczaj bezpośrednio do oprawy oświetleniowej, ale to przewody sterujące decydują o włączeniu czy wyłączeniu.

Zrozumienie zasady działania "przewodów podróżnych" jest kluczowe do pojęcia, jak w ogóle możliwe jest sterowanie światłem z więcej niż jednego miejsca – prąd nie jest po prostu włączany i wyłączany, ale przekierowywany.

Cena wyłącznika schodowego waha się zazwyczaj od kilkunastu do kilkudziesięciu złotych za sztukę, w zależności od producenta, designu i jakości materiałów.

Do instalacji dwupunktowej potrzebujemy dokładnie dwóch takich wyłączników, co stanowi relatywnie niewielki koszt początkowy dla zapewnienia podstawowego komfortu użytkowania.

Montaż wymaga zastosowania odpowiedniej głębokości puszek elektrycznych (typowo około 60 mm głębokości), aby pomieścić wszystkie niezbędne przewody i sam mechanizm łącznika.

Standardowe wymiary frontów wyłączników (np. 80x80 mm lub systemy modułowe) pozwalają na estetyczne wkomponowanie ich w każde wnętrze, choć wymiary wewnętrzne mechanizmu są kluczowe dla doboru puszki.

Mimo swojej prostoty, prawidłowe podłączenie wymaga staranności i stosowania się do schematów – pomyłka w podłączeniu przewodów korespondencyjnych lub pomylenie zacisku COM/L z zaciskiem "podróżnym" spowoduje, że system nie będzie działał poprawnie.

Awaria jednego wyłącznika schodowego w systemie dwupunktowym uniemożliwia sterowanie światłem z obu miejsc; światło będzie albo permanentnie włączone, albo zgaszone, w zależności od ostatniego położenia uszkodzonego łącznika.

Jest to system solidny i sprawdzony w milionach instalacji na całym świecie, stanowiący niezawodną bazę dla większości typowych potrzeb sterowania oświetleniem w domach jednorodzinnych czy niewielkich lokalach komercyjnych.

Podsumowując: wyłącznik schodowy to kluczowy komponent instalacji wielopunktowej, pozwalający na sterowanie oświetleniem z dwóch miejsc, oparty na zasadzie przełączania ścieżki prądu między dwoma przewodami "podróżnymi", niezbędny na początku i końcu każdego obwodu tego typu.

Rola wyłącznika krzyżowego w rozbudowanych systemach sterowania światłem

Jeśli system sterowania światłem z dwóch punktów na wyłącznikach schodowych jest jak prosta dwupasmowa droga, to włączenie wyłącznika krzyżowego do gry jest jak dodanie rozjazdu lub skrzyżowania, które pozwala na przekierowanie ruchu (prądu) w bardziej złożony sposób.

Wyłącznik krzyżowy nie zastępuje wyłącznika schodowego, a raczej go uzupełnia, rozszerzając możliwości sterowania.

Jego główną i jedyną funkcją jest umożliwienie sterowania pojedynczym obwodem oświetleniowym z więcej niż dwóch miejsc – od trzech w górę, teoretycznie aż do "nieskończoności" (limitowanej jedynie przez praktyczne aspekty instalacji).

Wyobraź sobie długi korytarz z kilkoma drzwiami – chciałbyś móc zapalić światło przy każdych drzwiach, wchodząc do korytarza i zgasić je po wyjściu z ostatnich drzwi, niezależnie od tego, skąd zacząłeś i gdzie skończyłeś.

W takim scenariuszu dwa wyłączniki schodowe (na początku i końcu korytarza) już nie wystarczą; każdy dodatkowy punkt sterowania wymaga dodania wyłącznika krzyżowego w obwodzie pomiędzy nimi.

Łącznik krzyżowy różni się konstrukcyjnie od schodowego, posiadając zazwyczaj cztery zaciski, które przyjmują dwa przewody korespondencyjne od jednego wyłącznika schodowego (lub poprzedniego krzyżowego) i wyprowadzają je dalej w zmienionej kolejności do następnego łącznika krzyżowego lub drugiego schodowego.

Działa na zasadzie przełączania pary przewodów "na krzyż" (stąd nazwa "krzyżowy") lub na wprost – w jednej pozycji przepuszcza przewody prosto (IN1 do OUT1, IN2 do OUT2), w drugiej zamienia je miejscami (IN1 do OUT2, IN2 do OUT1).

Ta operacja przełączania wpływa na polaryzację sygnału docierającego do ostatniego wyłącznika schodowego, który "interpretuje" tę polaryzację jako instrukcję do włączenia lub wyłączenia światła.

Dzięki tej prostej, aczkolwiek genialnej mechanice, każde naciśnięcie dowolnego wyłącznika (schodowego czy krzyżowego) w systemie odwraca stan obwodu, powodując zmianę stanu światła.

Rola wyłącznika krzyżowego jest więc kluczowa dla rozbudowanych instalacji – bez niego niemożliwe byłoby sterowanie światłem z więcej niż dwóch punktów.

W dużych domach piętrowych, mieszkaniach wielopoziomowych, obszernych przestrzeniach biurowych czy handlowych, system sterowania z wykorzystaniem wyłączników krzyżowych staje się nie tylko kwestią komfortu, ale i bezpieczeństwa.

Brak możliwości zapalenia światła np. na półpiętrze w środku nocy to proszenie się o kłopoty i potknięcia.

Stosowanie wyłącznika krzyżowego w systemach schodowych eliminuje potrzebę cofania się do poprzedniego punktu sterowania tylko po to, aby zgasić światło, co oszczędza czas i energię (nie tylko elektryczną!).

Wspomniane "łączniki podwójne krzyżowe" to warianty, które w jednej obudowie (często na standardowy podwójny moduł w ramce) mieszczą dwa niezależne wyłączniki krzyżowe, pozwalając sterować np. dwoma różnymi obwodami oświetleniowymi z tego samego miejsca.

Taka "optymalizacja miejsca montażu" jest szczególnie przydatna, gdy chcemy sterować różnymi strefami oświetlenia z jednego punktu, redukując liczbę puszek i elementów na ścianie.

Koszt wyłącznika krzyżowego jest zazwyczaj nieco wyższy niż schodowego, wahając się od kilkudziesięciu do ponad stu złotych, ale jego funkcjonalność w złożonych systemach jest bezcenna.

Liczba potrzebnych wyłączników krzyżowych w systemie to zawsze "liczba punktów sterowania minus dwa", gdzie te dwa punkty obsługują wyłączniki schodowe na krańcach obwodu.

Typowy wyłącznik krzyżowy zajmuje standardowe miejsce w puszce elektrycznej, a jego cztery zaciski (dwa wejścia, dwa wyjścia) wymagają odpowiedniej przestrzeni na przewody – znowu kłania się puszka głęboka.

Wyłącznik krzyżowy jest łącznikiem samodzielnym w sensie typu produktu, ale nie w sensie działania – zawsze musi współpracować z dwoma wyłącznikami schodowymi.

Jest to komponent, który transformuje podstawowy system dwupunktowy w potężne narzędzie do sterowania oświetleniem w rozległych i wielopoziomowych przestrzeniach, zapewniając użytkownikowi pełną swobodę działania niezależnie od aktualnej pozycji w budynku.

Schemat podłączenia wyłącznika krzyżowego i schodowych – Krok po kroku

Przejście od teorii do praktyki, czyli podłączenie systemu schodowo-krzyżowego, choć wymaga precyzji, nie jest elektryczną magią dostępną tylko dla wybrańców z dyplomem inżyniera.

Zasadnicza struktura systemu wygląda następująco: Przewód fazowy trafia do pierwszego wyłącznika schodowego. Z tego wyłącznika wychodzą dwa przewody korespondencyjne do pierwszego wyłącznika krzyżowego.

Z pierwszego wyłącznika krzyżowego (jeśli jest ich więcej) wychodzą kolejne dwa przewody korespondencyjne, które trafiają do następnego wyłącznika krzyżowego i tak dalej, aż do ostatniego wyłącznika krzyżowego.

Z ostatniego wyłącznika krzyżowego również wychodzą dwa przewody korespondencyjne, które docierają do drugiego wyłącznika schodowego – tego zamykającego obwód.

Z drugiego wyłącznika schodowego wychodzi przewód powrotny (czasami mylony z fazowym), który trafia bezpośrednio do oprawy oświetleniowej, do zacisku, do którego normalnie podłączyłoby się fazę.

Przewód neutralny i ochronny (jeśli instalacja je posiada) biegną bezpośrednio od rozdzielnicy (lub najbliższego punktu zasilania) do oprawy oświetleniowej, nie przechodząc przez wyłączniki.

Każdy wyłącznik (schodowy i krzyżowy) posiada wyraźnie oznaczone zaciski, które ułatwiają prawidłowe podłączenie przewodów; ich symbole znajdziemy na schemacie dołączonym do produktu lub na samej obudowie łącznika.

W instrukcjach montażu często spotykane są graficzne symbole strzałek lub liter, gdzie strzałka skierowana "do środka" łącznika oznacza zacisk wejściowy (przyjmujący prąd), a strzałka "na zewnątrz" oznacza zacisk wyjściowy (wyprowadzający prąd).

W przypadku wyłącznika krzyżowego zobaczymy najczęściej cztery zaciski: dwa wejściowe (IN) i dwa wyjściowe (OUT), często oznaczane numerami lub innymi symbolami, a ich logiczne połączenie jest kluczowe.

Podłączenie przewodów korespondencyjnych do krzyżowego łącznika polega na wprowadzeniu dwóch przewodów "przychodzących" (od poprzedniego łącznika) do zacisków wejściowych IN1 i IN2 oraz wyprowadzeniu dwóch przewodów "wychodzących" (do następnego łącznika) z zacisków wyjściowych OUT1 i OUT2.

Podłączenie wyłącznika krzyżowego ze schodowymi wymaga poprowadzenia czterech przewodów między każdym wyłącznikiem krzyżowym a poprzedzającym go i następującym po nim łącznikiem (albo schodowym, albo innym krzyżowym).

Identyfikacja przewodów za pomocą kolorów jest standardową praktyką i ogromnym ułatwieniem, choć normy mogą się nieco różnić w zależności od kraju czy okresu wykonania instalacji.

Przewód neutralny (N) jest najczęściej niebieski, przewód ochronny (PE) to zawsze żółto-zielony pasek, natomiast przewód fazowy (L) może być czarny, brązowy, szary (choć ten ostatni kolor bywa też używany do czego innego – miej oczy szeroko otwarte!).

Przewody korespondencyjne (podróżne) w systemach schodowych i krzyżowych często mają kolor czerwony lub są innymi kolorami fazowymi niż główne zasilanie, co pomaga odróżnić je w puszce – to praktyczna konwencja, nie twarda zasada.

Stosując się dokładnie do schematu i korzystając z kolorowych przewodów, nawet ktoś z ograniczonym doświadczeniem może wykonać taką instalację samodzielnie, pod warunkiem absolutnego przestrzegania zasad bezpieczeństwa elektrycznego.

Zawsze, ale to zawsze, instalację elektryczną warto zlecić profesjonaliście – jeśli nie czujesz się pewnie, jeśli schemat wygląda jak hieroglify, lub jeśli praca odbywa się w starym, nieznanym obwodzie, wołanie o pomoc to nie wstyd, lecz przejaw rozsądku.

Typowe przekroje przewodów używanych w oświetleniu to 1.5 mm², co zapewnia odpowiednią przepustowość prądową dla większości domowych instalacji oświetleniowych.

Konieczność prowadzenia dwóch, a często czterech przewodów korespondencyjnych między punktami sterowania oznacza, że potrzebne są rurki elektroinstalacyjne o odpowiedniej średnicy i głębokie puszki, aby pomieścić ten "drutowy makaron".

Każdy dodatkowy wyłącznik krzyżowy w systemie zwiększa złożoność okablowania, ale logika przełączania podróżnych par przewodów pozostaje niezmienna – po prostu sygnał jest przekierowywany przez więcej "zwrotnic".

Zrozumienie, które zaciski na wyłączniku krzyżowym to wejścia z poprzedniego punktu, a które to wyjścia do następnego, jest kluczowe dla sukcesu – pomyłka skutkuje niedziałającym lub działającym w sposób losowy obwodem (klasyczne "działa, ale nie wiem czemu").

Sam proces podpinania przewodów do zacisków łączników jest standardowy: izolację przewodu usuwa się na odpowiednią długość (podaną w instrukcji lub na zacisku), a samą żyłę wprowadza się do zacisku śrubowego lub szybkozłączki, upewniając się, że nie widać żadnych odkrytych drucików na zewnątrz.

Staranne ułożenie przewodów w puszce po podłączeniu łącznika jest ważne nie tylko dla estetyki, ale też dla bezpieczeństwa i możliwości przyszłego serwisowania – schludna puszka to mniejsza szansa na zwarcie czy problemy z ponownym montażem.

Warto zainwestować w dobrej jakości łączniki, które mają solidne zaciski i czytelne oznaczenia – ułatwia to instalację i gwarantuje bezproblemowe działanie przez lata.

Kiedy stosować wyłącznik krzyżowy? Typowe zastosowania na schodach i korytarzach

Praktyka życia codziennego podpowiada, że klasyczne sterowanie światłem z dwóch punktów nie zawsze jest wystarczające.

Standardowa klatka schodowa w domu jednorodzinnym to miejsce, gdzie potrzebujemy zapalić światło zarówno na parterze, jak i na piętrze.

Ale co, jeśli dom ma trzy poziomy, a na półpiętrze między parterem a piętrem znajduje się np. dodatkowe wyjście na taras lub po prostu drzwi do pokoju, a my chcemy mieć możliwość sterowania światłem również w tym miejscu?

Właśnie wtedy wchodzi do gry wyłącznik krzyżowy – jako niezbędny element, który pozwala dodać kolejny, trzeci (a także czwarty, piąty...) punkt sterowania do istniejącego obwodu schodowego.

W przypadku domu trzypoziomowego lub klatki schodowej obejmującej trzy kondygnacje, konieczne staje się zastosowanie dwóch wyłączników schodowych (na najniższym i najwyższym poziomie) oraz jednego wyłącznika krzyżowego na środkowym poziomie (półpiętrze).

W ciągu komunikacyjnym takim jak klatka schodowa lub korytarz, szczególnie te dłuższe lub z wieloma punktami dostępu, wyłącznik krzyżowy to wręcz wymóg funkcjonalny, a nie luksus.

Wyobraź sobie długi korytarz w biurze – chcesz móc zapalić światło wchodząc do niego z dowolnego gabinetu i zgasić je wchodząc do następnego, bez konieczności wracania na początek czy koniec korytarza.

W takich "dużych salonach" rozumianych szeroko jako rozległe przestrzenie (czy to mieszkalne, czy komercyjne) z wieloma drzwiami czy przejściami, możliwość sterowania światłem z każdego punktu wejścia/wyjścia znacząco podnosi komfort użytkowania.

Typowe zastosowania wyłącznika krzyżowego to: klatki schodowe w budynkach wielopiętrowych (np. trzy, cztery piętra i więcej, gdzie na każdym piętrze chcemy mieć wyłącznik), bardzo długie korytarze (gdzie dwa wyłączniki na końcach to za mało), mieszkania i domy kilkupoziomowe (z półpiętrami, piwnicami, poddaszami użytkowymi).

Również duże pomieszczenia, takie jak np. studio czy hala z kilkoma wejściami, mogą skorzystać na rozbudowanym systemie sterowania oświetleniem z pomocą łączników krzyżowych.

Jeśli wymagany jest jeszcze jeden łącznik pomiędzy dwoma schodowymi, a następnie kolejny, a potem jeszcze jeden, dołożenie wyłączników krzyżowych jest jedyną metodą uzyskania takiej funkcjonalności.

Koszty materiałów (przewodów, puszek, łączników) rosną oczywiście z każdym dodanym punktem sterowania i każdym wyłącznikiem krzyżowym – jeden wyłącznik krzyżowy wraz z wymaganymi do niego przewodami i puszką może zwiększyć koszt instalacji o 100-200 złotych lub więcej w danym punkcie w porównaniu do standardowego wyłącznika pojedynczego.

Jednakże, warto rozważyć ten wydatek w kontekście komfortu i bezpieczeństwa – oszczędność na jednym czy dwóch wyłącznikach krzyżowych może oznaczać lata frustracji i potknięć.

Projektując instalację w nowym budynku wielopoziomowym lub podczas generalnego remontu, zawsze warto zaplanować system sterowania oświetleniem z taką liczbą punktów, jaka realnie odpowiada potrzebom użytkowników – dorzucenie wyłączników krzyżowych później bywa trudniejsze i bardziej kosztowne.

Podsumowując, wyłącznik krzyżowy znajduje zastosowanie wszędzie tam, gdzie potrzeba sterowanie oświetleniem z teoretycznie nieograniczonej ilości miejsc, wykraczającej poza standardowe dwa punkty oferowane przez system schodowy.

To element niezbędny w nowoczesnych, funkcjonalnych i bezpiecznych instalacjach w większych przestrzeniach, stanowiący pomost między prostotą sterowania dwupunktowego a rozbudowanymi systemami automatyki budynkowej.

Jego prawidłowe włączenie do obwodu schodowego to klucz do osiągnięcia pełnej kontroli nad oświetleniem, zapewniając użytkownikom swobodę i wygodę, której nie zapewni żaden system oparty wyłącznie na łącznikach schodowych.
