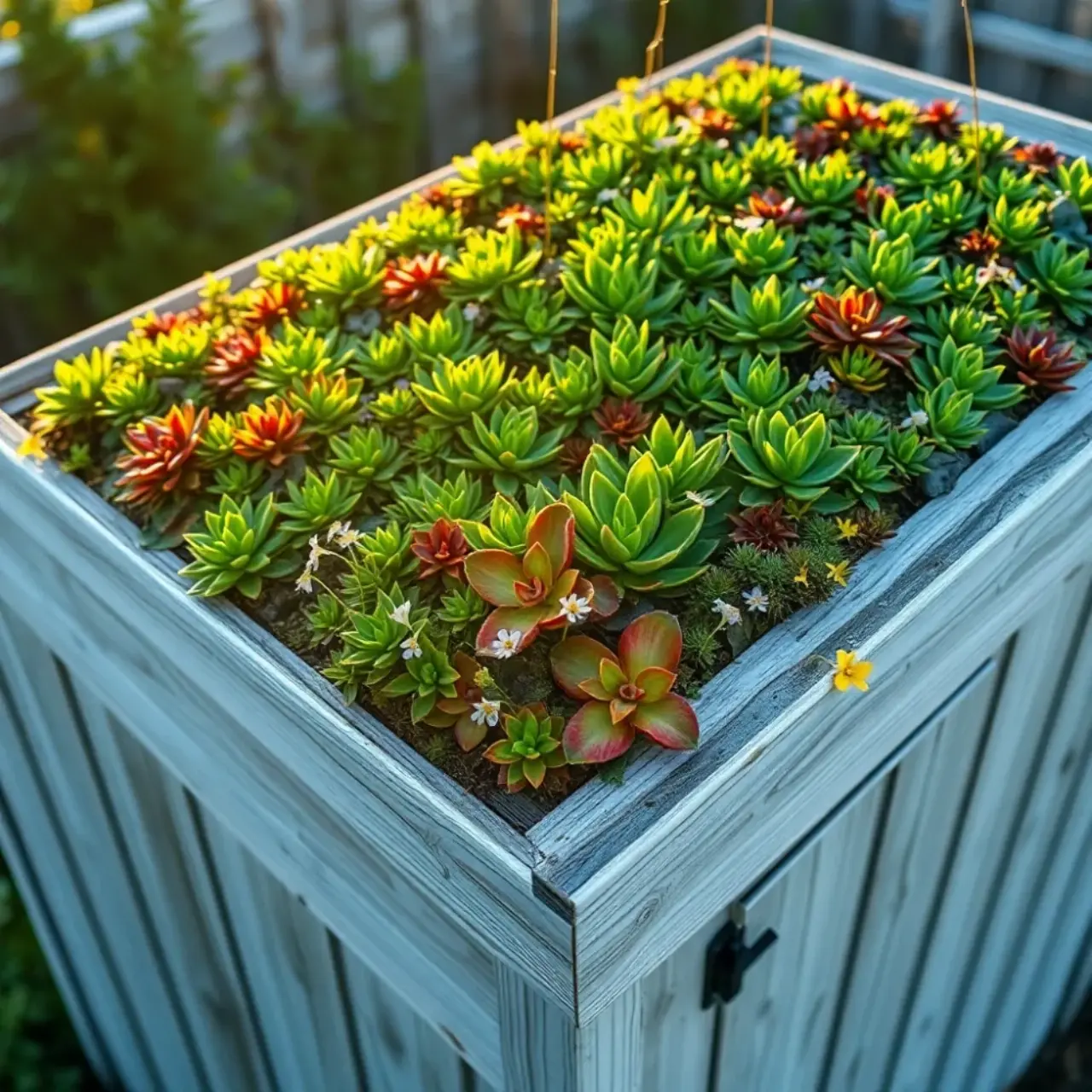

Zielony dach na wiacie ekstensywny montaż krok po kroku
Marzysz o wiacie, która nie tylko chroni samochód przed deszczem, lecz także chłodzi podwórko w lipcowe popołudnie, gromadzi deszczówkę i daje schronienie pszczołom. Taki efekt daje właściwie wykonany zielony dach ekstensywny na wiacie. W porównaniu z dachem intensywnym nie wymaga codziennej pielęgnacji ani wielkich nakładów finansowych, a przy tym potrafi zredukować spływ wody opadowej o 50-70% i obniżyć temperaturę powietrza wokół budynku nawet o 2°C. Poniżej znajdziesz pełną ścieżkę od decyzji formalnych po ostatnią rolkę trawy, z konkretnymi grubościami, kosztami i pułapkami, które czyhają na niewprawnego wykonawcę.
- Przygotowanie stropu i paroizolacja pod dach zielony
- Izolacja PIR i hydroizolacja na dachu zielonym
- Drenaż, substrat i nasadzenia na zielonym dachu wiaty
- Koszty, formalności i pielęgnacja dachu zielonego
Przygotowanie stropu i paroizolacja pod dach zielony
Zanim położysz pierwszą płytę, musisz odpowiedzieć sobie na jedno konkretne pytanie: czy Twój strop wytrzyma obciążenie rzędu 80-150 kg/m², które pojawi się na nim po nasyceniu substratu wodą. Strop żelbetowy o grubości minimum 14 cm i klasie betonu C20/25 zwykle daje radę, ale strop drewniany na legarach wymaga już wzmocnienia lub rezygnacji z wariantu ekstensywnego na rzecz mat rozchodnikowych o masie nasyconej około 40-60 kg/m².
Spadek konstrukcji powinien wynosić od 1,5 do 5%. Płaski dach zielony na wiacie stoi w wodzie po każdej ulewie i szybko zaczyna przeciekać, a zbyt stromy spadek powoduje zsuwanie się substratu podczas deszczu. Attyka wokół wiaty musi mierzyć minimum 10 cm wysokości, a na dachu ekstensywnym z substratem 10 cm warto ją podwyższyć do 15-20 cm, by ziemia nie wylewała się na zewnątrz.
Przed położeniem jakiejkolwiek izolacji strop czyścisz mechanicznie z pyłu, mleczka cementowego i luźnych fragmentów. Następnie nakładasz grunt głęboko penetrujący, który wyrównuje chłonność betonu i zamyka mikropęknięcia. Bez tego folia PE będzie się odspajać w miejscach, gdzie beton wciągnął wilgoć z powietrza.
Folia paroizolacyjna - pierwsza linia obrony
Folia polietylenowa o grubości minimum 0,2 mm pełni rolę bariery parowej. Rozwijasz ją z 10-centymetrowymi zakładkami i wywijasz na attykę do wysokości planowanego substratu. Każdą zakładkę i styk z attyką zaklejasz taśmą aluminiową, nie zwykłą malarską, ponieważ klej na taśmie alu wytrzymuje temperaturę od -40 do +80°C, a paroszczelność złącza spada wraz z degradacją zwykłego kleju akrylowego.
Jeśli strop wiaty sąsiaduje z pomieszczeniem ogrzewanym (na przykład garażem), zwiększ opór pary folii do wartości Sd ≥ 100 m. W takiej sytuacji zwykła folia PE nie wystarczy i potrzebujesz membrany bitumicznej samoprzylepnej, którą położysz na zagruntowanym betonie. Różnica polega na tym, że bitum samoprzylepny nie przepuszcza pary nawet przy długotrwałej kondensacji między warstwami.
Izolacja PIR i hydroizolacja na dachu zielonym
Izolacja termiczna w dachu zielonym pełni podwójną funkcję. Po pierwsze chroni pomieszczenie (jeśli wiata sąsiaduje z budynkiem) przed stratami ciepła zimą i nagrzewaniem latem. Po drugie rozkłada punktowe obciążenie od substratu i roślin na większą powierzchnię stropu. Płyty PIR (poliizocyjanurat) o wytrzymałości na ściskanie ≥ 20 t/m² i lambdzie 0,023 W/mK sprawdzają się tu lepiej niż XPS czy EPS, choć nie są jedyną opcją.
Układ dwuwarstwowy płyt PIR
Pierwszą warstwę płyt układasz od strony attyki, docinając elementy w narożnikach pod kątem 45°, by uniknąć mostków liniowych. Styk pomiędzy płytami zaklejasz taśmą aluminiową, ponieważ wilgoć penetrująca w szczelinę tworzy w sezonie zimowym lód, który rozrywa spoinę. Drugą warstwę kładziesz na tak zwaną mijankę, czyli z przesunięciem o połowę długości płyty względem warstwy dolnej. Taki układ eliminuje ciągłe spoiny przenikające przez całą grubość izolacji.
Po ułożeniu obu warstw sprawdzasz poziomicą laserową, czy płaszczyzna nie ma lokalnych nierówności powyżej 3 mm na odcinku 2 m. Większe odchyłki wypełniasz pianką niskoprężną, która nie wypycha płyt ku górze i nie deformuje hydroizolacji. Do attyki płyty mocujesz kołkami teleskopowymi z talerzykiem, rozmieszczonymi co 4-6 sztuk na metr kwadratowy.
Narożniki wewnętrzne fazujesz klinem z PIR lub wełny mineralnej twardej, by papa nawierzchniowa nie załamała się pod kątem prostym. Ostry kant to miejsce, w którym hydroizolacja pracuje najintensywniej, a każde załamanie to potencjalne pęknięcie po dwóch-trzech sezonach eksploatacji.
Hydroizolacja dwuwarstwowa
Na płyty PIR kładziesz samoprzylepną papę podkładową z wywinięciem minimum 15 cm na attykę. Wywinięcie klejone jest do zagruntowanej attyki, a nie do PIR, ponieważ bitum w kontakcie z PIR degraduje się szybciej i tworzy mostki kapilarne. Zakładki podłużne i poprzeczne wynoszą minimum 8 cm, a w strefach narażonych na stojącą wodę (przy attyce, w zagłębieniach) zwiększasz je do 12 cm.
Drugą warstwę stanowi papa nawierzchniowa termozgrzewalna z posypką łupkową, która chroni bitum przed promieniowaniem UV. Zgrzewasz ją palnikiem, prowadząc płomień równomiernie i obserwując wypływ bitumu z boków rolki. Niedogrzana papa odspoi się w pierwszym roku, przegrzana straci właściwości mechaniczne i popęka w mroźne dni.
| Warstwa | Materiał | Grubość | Funkcja |
|---|---|---|---|
| 1 | Strop żelbetowy | 14-20 cm | Nośność konstrukcji |
| 2 | Grunt głęboko penetrujący | - | Wyrównanie chłonności |
| 3 | Folia PE 0,2 mm lub membrana bitumiczna | - | Bariera parowa |
| 4 | Płyty PIR warstwa I | 5-8 cm | Izolacja termiczna |
| 5 | Płyty PIR warstwa II (mijanka) | 5-8 cm | Eliminacja mostków |
| 6 | Papa podkładowa samoprzylepna | 3 mm | Pierwsza warstwa hydroizolacji |
| 7 | Papa nawierzchniowa termozgrzewalna | 4-5 mm | Druga warstwa hydroizolacji |
| 8 | Folia kubełkowa | 8-20 mm | Drenaż i magazyn wody |
| 9 | Geowłóknina filtracyjna | 2-3 mm | Zatrzymanie cząstek substratu |
| 10 | Substrat mineralny | 6-20 cm | Podłoże dla roślin |
| 11 | Warstwa roślinna | - | Pokrycie wegetacyjne |
Drenaż, substrat i nasadzenia na zielonym dachu wiaty
Folię kubełkową układasz wypustkami do góry, ponieważ wypustki magazynują wodę w swoich zagłębieniach i oddają ją substratowi w czasie suszy, a odprowadzają nadmiar przez kanaliki odpływowe w dnie folii. Odwrócona folia kubełkowa działa jak warstwa poślizgowa, na której substrat zsuwa się przy każdym ulewnym deszczu. Pas folii przy attyce i wokół wpustów dachowych wywijasz do góry, tworząc szczelne wanny retencyjne.
Geowłóknina i warstwa filtracyjna
Na folię kubełkową kładziesz dwie warstwy geowłókniny polipropylenowej o gramaturze 120-200 g/m². Dolna warstwa pełni rolę ochronną, górna - filtracyjną. Pomiędzy nimi możesz rozsypać keramzyt frakcji 8-16 mm grubości warstwy 3-5 cm, który działa jak dodatkowy drenaż i magazyn wody w okresach bezdeszczowych. Keramzyt jest lekki (około 350-450 kg/m³), ale pamiętaj, że każdy centymetr to kolejne 4-5 kg/m² obciążenia.
Substrat mineralny dla dachu ekstensywnego miesza się z lawy wulkanicznej, kompostu i keramzytu w proporcjach 5:3:2. Grubość 6-10 cm wystarcza dla rozchodników i mchów, 10-15 cm dla traw sucholubnych, a 15-20 cm dla ziół i bylin o głębszym systemie korzeniowym. Substrat uniwersalny do ogrodu jest za gęsty i za ciężki, zatyka drenaż i w ciągu dwóch sezonów zamienia dach w bagnisko.
Nasadzenia i opaska
Wśród roślin polecanych na zielony dach na wiacie królują sedum, rozchodniki, macierzanka piaskowa, rojnik i kostrzewa sineczka. Sedum rozchodnikowy wytrzymuje suszę do 6 tygodni, mchy znoszą cień, macierzanka przyciąga pszczoły i pachnie po deszczu. Unikaj traw ozdobnych o głębokich korzeniach (miskanty, rozplenica), które w ciągu trzech lat przebijają hydroizolację papową.
Wokół obrzeża dachu murujesz opaskę z cegły klinkierowej lub betonowych krawężników o wysokości równej grubości substratu. Opaska nie jest ozdobą, lecz barierą, która zapobiega zsuwaniu się substratu i roślin przy attyce oraz chroni folię kubełkową przed uszkodzeniami mechanicznymi przy koszeniu krawędzi. W obrębie opaski instalujesz system nawadniający kroplowy, którego rurki prowadzisz w warstwie substratu co 40-50 cm.
| Gatunek | Odporność na suszę | Głębokość korzenienia | Ekspozycja |
|---|---|---|---|
| Rozchodnik ostry (Sedum acre) | Bardzo wysoka | 5-10 cm | Słońce / półcień |
| Macierzanka piaskowa (Thymus serpyllum) | Wysoka | 10-15 cm | Słońce |
| Rojnik (Sempervivum) | Bardzo wysoka | 5-8 cm | Słońce |
| Kostrzewa sineczka (Festuca glauca) | Wysoka | 15-20 cm | Słońce |
| Mech (Bryophyta) | Średnia | 2-5 cm | Półcień / cień |
| Goździk siny (Dianthus gratianopolitanus) | Wysoka | 10-15 cm | Słońce |
Koszty, formalności i pielęgnacja dachu zielonego
Koszt materiałów na dach zielony ekstensywny o powierzchni 20 m² wynosi orientacyjnie 6500-9500 zł, a robocizna waha się od 4500 do 7500 zł, co daje łączną kwotę 550-850 zł/m². Mata rozchodnikowa gotowa do rozwinięcia kosztuje 180-280 zł/m², ale pozwala pominąć warstwę nasadzeń i skrócić czas realizacji z trzech tygodni do dwóch dni. Przy samodzielnym montażu oszczędzasz robociznę, ale musisz dysponować podnośnikiem nożycowym i palnikiem do papy.
| Pozycja | Ilość na 20 m² | Cena orientacyjna (zł) |
|---|---|---|
| Płyty PIR 100 mm (dwie warstwy 50 mm) | 22 m² | 2200-2900 |
| Papa podkładowa samoprzylepna | 22 m² | 600-800 |
| Papa nawierzchniowa termozgrzewalna | 22 m² | 750-950 |
| Folia kubełkowa | 22 m² | 330-450 |
| Geowłóknina 200 g/m² | 44 m² | 400-550 |
| Substrat ekstensywny | 1,5-3 m³ | 900-1400 |
| Sadzonki lub mata rozchodnikowa | 22 m² | 1100-2400 |
| Opaska klinkierowa + obrzeża | 10 mb | 700-950 |
Budowa wiaty z dachem zielonym o powierzchni do 35 m² wymaga jedynie zgłoszenia do urzędu, jeśli konstrukcja nie przekracza 5 m wysokości w kalenicy. Dach zielony na wiacie o większej powierzchni lub wiaty przylegające do budynku mieszkalnego mogą wymagać pozwolenia na budowę i projektu konstrukcyjnego sporządzonego przez uprawnionego projektanta. Warto sprawdzić miejscowy plan zagospodarowania przestrzennego, bo niektóre gminy traktują dach zielony jako powierzchnię biologicznie czynną, co obniża wskaźnik zabudowy działki.
Formalności i wymogi prawne
Zgodnie z Prawem budowlanym (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) wiata o powierzchni zabudowy do 35 m² i wysokości do 5 m nie wymaga pozwolenia na budowę, lecz zgłoszenia z co najmniej 21-dniowym wyprzedzeniem. Projekt konstrukcji dachu zielonego sporządza osoba z uprawnieniami budowlanymi, jeśli obciążenie użytkowe przekracza 150 kg/m². Norma PN-EN 13956 reguluje wymagania dla membran hydroizolacyjnych, natomiast DIN 18531 precyzuje zasady projektowania dachów płaskich i zielonych.
Pielęgnacja i konserwacja dachu zielonego
Dach ekstensywny wymaga minimum uwagi, ale nie zerowej. W pierwszym roku podlewasz go co 7-10 dni w okresie bezdeszczowym, by sadzonki się ukorzeniły. Od drugiego roku nawadnianie ograniczasz do 2-3 razy w sezonie, kontrolując jednocześnie stan opaski i drożność wpustów dachowych. Jesienią usuwasz liście i gałęzie, które zapychają drenaż, a co dwa lata sprawdzasz stan geowłókniny i ewentualne rozrosty chwastów.
TOP 7 błędów wykonawczych
1. Brak fazowania narożników. Papa nawierzchniowa pęka w ostrych kantach po dwóch-trzech sezonach.
2. Zbyt małe zakładki papy. Minimalna zakładka podłużna to 8 cm, a nie 5 cm, jak często podają wykonawcy.
3. Folia kubełkowa wypustkami do dołu. Skutek: substrat zsuwa się i odsłania hydroizolację.
4. Brak opaski obrzeżowej. Substrat wypłukuje się przy attyce podczas intensywnych opadów.
5. Substrat ogrodowy zamiast ekstensywnego. Zatyka drenaż, zwiększa obciążenie stropu o 40-60 kg/m².
6. Papa zgrzewana na mokrym podłożu. Pęcherze parowe odspajają papę w pierwszym sezonie grzewczym.
7. Brak kontroli spadku. Każdy zastoin wody to skrócenie żywotności hydroizolacji o 3-5 lat.
Porównanie materiałów izolacyjnych
| Parametr | PIR | XPS | EPS | Wełna mineralna twarda |
|---|---|---|---|---|
| Lambda (W/mK) | 0,023 | 0,030-0,036 | 0,031-0,038 | 0,035-0,040 |
| Wytrzymałość na ściskanie | ≥ 20 t/m² | 15-30 t/m² | 8-12 t/m² | 4-8 t/m² |
| Nasiąkliwość | ≤ 1% | ≤ 0,5% | ≤ 2% | do 10% |
| Cena orientacyjna (zł/m²) dla 100 mm | 100-140 | 70-95 | 45-65 | 55-80 |
| Kiedy stosować | Dachy o wysokim obciążeniu | Dachy ekstensywne, fundamenty | Dachy o lekkiej konstrukcji | Dachy z drewna, wymagana niepalność |
| Kiedy NIE stosować | Kontakt z rozpuszczalnikami | Wysoka temperatura > 75°C | Duże obciążenia punktowe | Miejsca ze stojącą wodą |
Kiedy NIE warto budować zielonego dachu na wiacie
Rezygnuj z tego rozwiązania, gdy strop drewniany nie ma nośności 100 kg/m², gdy wiata stoi w pełnym cieniu (rośliny ekstensywne potrzebują minimum 4 godzin słońca dziennie) albo gdy teren nachylony jest w stronę wiaty i nie da się zapewnić spadku 1,5%. W takich sytuacjach lepiej sprawdzi się tradycyjna blacha na rąbek lub dach z membraną PCV.
Dach zielony na wiacie zwraca się w ciągu 8-12 lat dzięki oszczędności na energii (jeśli wiata sąsiaduje z budynkiem), retencji wody opadowej i podniesieniu wartości nieruchomości. Kwota dofinansowania z programów miejskich sięga 80% kosztów kwalifikowanych, a szczegóły sprawdzisz w urzędzie gminy lub na stronach wojewódzkich funduszy ochrony środowiska. Skontaktuj się z doradcą technicznym, który pomoże dobrać grubość substratu, typ maty rozchodnikowej i wariant hydroizolacji do konkretnej konstrukcji Twojej wiaty.
Źródła danych i normy: PN-EN 13956 (Membrany hydroizolacyjne - wymagania), DIN 18531 (Dachy płaskie i zielone - projektowanie), Ustawa Prawo budowlane Dz.U. 1994 nr 89 poz. 414 z późn. zm., dane retencyjne wg badań FLL (Forschungsgesellschaft Landschaftsentwicklung Landschaftsbau), parametry techniczne płyt PIR wg deklaracji właściwości użytkowych producentów systemów termoizolacji. Adresy źródeł: fll.de, eur-lex.europa.eu, isap.sejm.gov.pl, pn-en-13956.pkn.pl.
