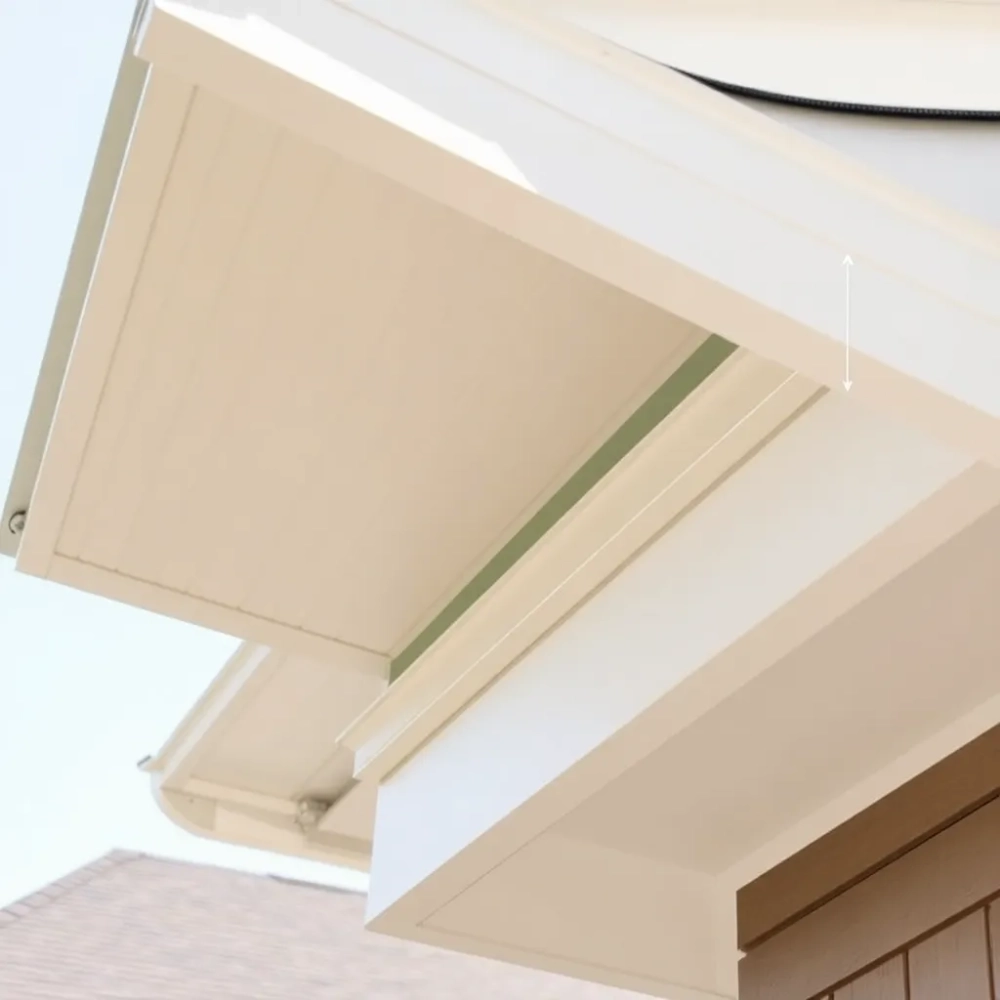

Wymiary podbitki dachowej

Zastanawiasz się, jak skutecznie i estetycznie wykończyć okap swojego dachu? Kluczem do sukcesu są odpowiednio dobrane wymiary podbitki dachowej. Ten element, często niedoceniany, pełni rolę uzupełnienia systemu rynnowego, ale przede wszystkim służy do estetycznego wykończenia spodniej połaci okapu dachu, chroniąc konstrukcję i dodając budynkowi schludnego wyglądu.

• Wymiary podbitki w zależności od materiału (PCV, drewno, metal)
• Wymiary podbitki pełnej a wentylowanej – kluczowe różnice
• Jak wymiary podbitki wpływają na obliczenie potrzebnej ilości?
• Wymiary konstrukcji nośnej pod podbitkę (łaty, rozstaw)

Wybór podbitki może przyprawić o ból głowy, biorąc pod uwagę mnogość dostępnych rozwiązań. Ale czy zastanawiałeś się kiedyś, dlaczego poszczególne panele mają takie, a nie inne wymiary? Jak te liczby wpływają na montaż, wytrzymałość czy nawet estetykę całego okapu? To właśnie na tych szczegółach skupimy się, by rozebrać zagadnienie na czynniki pierwsze.

Dysponujemy konkretnymi danymi, które pozwalają spojrzeć na temat przez pryzmat liczb. Przyjrzyjmy się typowym panelom PCV. Okazuje się, że standardowy panel charakteryzuje się precyzyjnymi wymiarami, które determinują dalsze prace i obliczenia.

Analiza dostępnych danych ujawnia, że typowy panel podbitki PCV posiada szerokość wynoszącą 20,3 cm. Jego standardowa długość to z kolei 400 cm.

Zobacz także: Ile kosztuje m³ drewna na dach 2024? Ceny październik

Te dwie wartości, pozornie proste, niosą za sobą kluczową informację: powierzchnię pojedynczego panela. Mnożąc szerokość przez długość (0,203 m * 4,00 m), otrzymujemy wymiar panela, który wynosi 0,812 m². Ta liczba to podstawa wszelkich kalkulacji.

Znając powierzchnię pojedynczego elementu, łatwo przejść do oszacowania ilości potrzebnego materiału. Po prostu dzielimy całkowitą powierzchnię okapu do pokrycia przez powierzchnię jednego panela, pamiętając o konieczności doliczenia marginesu na docinanie i odpady. Ale to nie jedyne, co kryją za sobą te wymiary; wpływają one również na dobór konstrukcji nośnej i ogólny wygląd finalnego wykończenia.

Wymiary podbitki w zależności od materiału (PCV, drewno, metal)

Na rynku dominują podbitki wykonane z trzech głównych materiałów: PCV, drewna i metalu. Choć wszystkie pełnią tę samą funkcję – wykończenia okapu – rozmiar panela i jego charakterystyka mogą się znacząco różnić w zależności od surowca.

Zobacz także: Położenie papy na dachu: cena za m² 2025

Podbitka PCV, do której mamy dane, charakteryzuje się standaryzowanymi wymiarami, takimi jak szerokość 20,3 cm i długość: 400 cm. Taki format jest efektem technologii produkcji plastiku, pozwalającej na wytwarzanie długich, spójnych profili metodą ekstruzji. Łatwość obróbki i stosunkowo niewielka waga paneli PCV sprawiają, że te konkretne wymiary są praktyczne zarówno w produkcji, transporcie, jak i montażu. Duża długość panela ogranicza liczbę połączeń, co może przyspieszyć prace i wpłynąć na estetykę powierzchni. Mniejsza szerokość wymusza natomiast odpowiednią liczbę "pasów" podbitki, pokrywających szerokość okapu.

Podbitki drewniane to zupełnie inna bajka, jeśli chodzi o formaty. W zależności od rodzaju drewna i sposobu obróbki, spotkamy się z deskami o znacznie zróżnicowanych szerokościach (często od kilkunastu do nawet kilkudziesięciu centymetrów) i długościach (zazwyczaj dostępne są krótsze odcinki niż w przypadku PCV, ale też długie belki wymagające docinania). Wymiary są często podyktowane dostępnością surowca i metodami cięcia drewna. Ich waga jest z reguły większa niż paneli PCV, co może wpływać na wymagania dotyczące konstrukcji nośnej.

Podbitki metalowe, najczęściej wykonane ze stali lub aluminium, bywają oferowane w formie długich paneli, kasetonów lub listew. Wymiary paneli metalowych mogą być zbliżone do PCV pod względem długości, ale szerokość i grubość są ściśle związane z rodzajem metalu i jego sztywnością. Kasetony to z kolei moduły o określonych, często kwadratowych lub prostokątnych wymiarach, które tworzą unikalny wzór na spodzie okapu. Sztywność metalu często pozwala na nieco większy rozstaw elementów konstrukcji nośnej, co jest ważne przy planowaniu. Ich grubość, choć niewielka, zapewnia dużą wytrzymałość mechaniczną.

Różnice w wymiarach materiałowych podyktowane są także odpornością na czynniki zewnętrzne. Drewno pracuje pod wpływem wilgoci i temperatury, dlatego deski nie mogą być zbyt szerokie, aby uniknąć paczenia. W przypadku PCV należy zostawić odpowiednie dylatacje, co wpływa na zalecenia montażowe, chociaż same panele są mniej podatne na takie odkształcenia niż drewno. Metal, choć stabilny temperaturowo, może nagrzewać się w słońcu, co bywa uwzględniane w systemach montażowych. Planując, musimy brać pod uwagę nie tylko fizyczne wymiary podbitki dachowej, ale też charakterystykę materiału.

Wybór materiału podbitki nie jest przypadkowy. Ma bezpośredni wpływ na końcową estetykę, trwałość, koszt i trudność montażu. Duże panele PCV przyspieszają montaż na prostych połaciach, ale wymagają precyzji. Drewno, mimo konieczności konserwacji, daje naturalny, ciepły wygląd i dużą elastyczność w tworzeniu niestandardowych wzorów. Metal oferuje nowoczesny, minimalistyczny styl i wysoką trwałość. Decyzja o wymiarach jest więc nierozerwalnie związana z decyzją o materiale, który najlepiej wpisze się w charakter budynku i oczekiwania inwestora.

Poniższa tabela przedstawia porównanie typowych formatów paneli podbitkowych dla różnych materiałów, z naciskiem na dane dotyczące PCV:

Widzimy więc, że wymiar panela to nie tylko sucha liczba, ale pochodna właściwości materiału, jego metody produkcji i przeznaczenia. Znajomość tych zależności pozwala świadomie wybrać nie tylko estetykę, ale i rozwiązanie optymalne pod kątem trwałości i nakładu pracy.

Wymiary podbitki pełnej a wentylowanej – kluczowe różnice

Podbitka dachowa jest produkowana w dwóch zasadniczych wersjach: pełnej i wentylowanej. Mimo że fizyczne wymiary geometryczne panelu (szerokość i długość) mogą być w obu wariantach identyczne, kluczowa różnica leży w ich strukturze i funkcji wentylacja w panelu wpływa na wymiary podbitki dachowej w kontekście jej przeznaczenia.

Wersja pełna, jak sama nazwa wskazuje, stanowi jednolitą powierzchnię. Jest stosowana tam, gdzie wentylacja nie jest konieczna lub zapewniają ją inne elementy dachu, np. w systemach dachów wentylowanych na całej połaci z wlotem i wylotem kalenicowym. Jednak w większości przypadków, zwłaszcza przy tradycyjnych konstrukcjach dachu z izolacją na stropie, konieczne jest zapewnienie przepływu powietrza w przestrzeni pod dachem, między deskowaniem/membraną a podbitką.

Tutaj na scenę wkracza podbitka wentylowana. Panele wentylowane posiadają perforację, czyli niewielkie otwory lub szczeliny, zazwyczaj zlokalizowane wzdłuż jednej z krawędzi panela lub równomiernie rozłożone na jego powierzchni. Choć wymiary zewnętrzne panelu (np. szerokość 20,3 cm) pozostają te same co w wersji pełnej, to właśnie obecność tych perforacji definiuje panel jako wentylowany.

Zaleca się, aby w celu zapewnienia prawidłowej wentylacji okapu, stosować panele wentylowane w odpowiednim stosunku do paneli pełnych. Standardowe wytyczne często mówią o tym, aby co trzeci lub co czwarty panel posiadał wentylację. Ta zasada bezpośrednio wpływa na Jak wymiary podbitki wpływają na obliczenie potrzebnej ilości?, ponieważ trzeba uwzględnić zakup odpowiedniej proporcji obu typów paneli.

Praktyczne zastosowanie obu typów paneli w jednej płaszczyźnie podbitki tworzy "pasy" wentylacyjne przeplatane pełnymi sekcjami. To zapewnia cyrkulację powietrza, która odprowadza wilgoć, zapobiegając kondensacji pary wodnej pod dachem. Zapobiega to gniciu więźby dachowej, pleśni, a w skrajnych przypadkach nawet uszkodzeniu konstrukcji. Można powiedzieć, że obecność i rozmiar perforacji (choć niewidoczne w standardowych wymiarach panela) są kluczowymi "wymiarami" decydującymi o funkcjonalności podbitki wentylowanej.

Brak odpowiedniej wentylacji podbitki może prowadzić do poważnych problemów, które ujawnią się dopiero po latach. Wilgoć uwięziona w przestrzeni okapu powoli niszczy drewniane elementy konstrukcyjne, osłabia membrany dachowe i może wpływać na jakość izolacji termicznej. To pokazuje, jak pozornie mała różnica w strukturze panela ma kolosalne znaczenie dla zdrowia całego dachu i budynku. Zawsze warto dokładnie sprawdzić projekt lub skonsultować się ze specjalistą, aby dobrać odpowiednią liczbę paneli wentylowanych – to inwestycja, która zwraca się w dłuższej perspektywie, chroniąc przed kosztownymi naprawami. Różnica w cenie między panelem pełnym a wentylowanym jest z reguły minimalna w stosunku do korzyści wynikających z właściwej cyrkulacji powietrza.

Jak wymiary podbitki wpływają na obliczenie potrzebnej ilości?

Obliczenie potrzebnej ilości podbitki to kluczowy etap planowania, który wprost zależy od jej wymiarów. Znając dokładne wymiary podbitki dachowej, możemy precyzyjnie określić, ile paneli, listew wykończeniowych i innych elementów będzie nam potrzebnych do pokrycia całego okapu. Pamiętajmy, że kupienie zbyt małej ilości spowoduje przerwy w pracy, a zbyt dużej - niepotrzebne koszty i odpady.

Punktem wyjścia jest powierzchnia pojedynczego panela. Jak już wiemy, w przypadku standardowego panela PCV o szerokości 20,3 cm i długości 400 cm, wymiar panela: 0,812 m2. To nasza jednostka miary, którą będziemy posługiwać się przy kalkulacjach.

Pierwszym krokiem jest zmierzenie całkowitej powierzchni okapu, którą chcemy pokryć. Dla prostego, prostokątnego okapu na całej długości jednej ściany, wystarczy zmierzyć długość okapu i jego szerokość (wysunięcie poza ścianę budynku). Mnożąc te dwie wartości, uzyskujemy powierzchnię okapu w metrach kwadratowych.

Przykład: Mamy okap o długości 10 metrów i szerokości 0,6 metra (60 cm). Powierzchnia okapu to 10 m * 0,6 m = 6 m². Aby dowiedzieć się, ile paneli potrzebujemy, dzielimy powierzchnię okapu przez powierzchnię jednego panela: 6 m² / 0,812 m² ≈ 7,39 paneli.

Oczywiście nie kupimy ułamka panela. Musimy zaokrąglić w górę do pełnej liczby, czyli 8 paneli. To jednak tylko minimalna ilość, zakładająca idealne warunki i brak odpadów.

W praktyce zawsze należy doliczyć zapas na docinanie, straty materiału spowodowane kątami dachu (np. na narożnikach, gdzie panele muszą być docinane pod skosem) czy ewentualne błędy montażowe. Wielkość tego zapasu zależy od skomplikowania kształtu okapu, ale przyjmuje się zazwyczaj od 5% do 15%. Dla naszego przykładu z 8 panelami, 10% zapasu to dodatkowe 0,8 panela, co oznacza konieczność zakupu łącznie 9 paneli (8 + 0,8 = 8,8, zaokrąglamy do 9). Takie podejście minimalizuje ryzyko, że w połowie prac zabraknie materiału.

Różne wymiary paneli podbitkowych oferowane przez producentów wpływają na te obliczenia. Dłuższe panele (np. 6m) mogą generować mniej odpadu na bardzo długich, prostych odcinkach, ale więcej na dachach o skomplikowanym kształcie, gdzie trzeba często docinać krótkie fragmenty. Z kolei panele o mniejszej szerokości (np. 10-15 cm) mogą być łatwiejsze w manewrowaniu i docinaniu, ale wymagają ułożenia większej liczby "pasów" w poprzek okapu. Wpływ ma także proporcja paneli wentylowanych – jeśli co 3 panel ma być wentylowany, a kupiliśmy 9 paneli, potrzebujemy 9/3 = 3 paneli wentylowanych i 6 pełnych. To proste równanie pokazuje, jak ścisłe dane, czyli konkretne wymiary podbitki dachowej, pozwalają przeliczyć wszystko na sztuki.

Oprócz paneli, do obliczeń potrzebna jest też ilość listew wykończeniowych: J-trimów (profile startowe/zamykające), narożników wewnętrznych i zewnętrznych. Te elementy są sprzedawane w określonych, zazwyczaj standardowych długościach (np. 4 metry, pasujące do paneli PCV). Aby obliczyć ich ilość, należy zmierzyć łączną długość wszystkich krawędzi okapu, do których będą mocowane profile wykończeniowe (wzdłuż ścian, na narożnikach) i podzielić tę długość przez długość pojedynczej listwy, również dodając zapas na docinanie (zwłaszcza na narożnikach, gdzie dochodzi do łączeń pod kątem). Choć te listwy same w sobie nie tworzą powierzchni, ich wymiary są nierozerwalnie związane z systemem paneli i niezbędne do kompletnego montażu.

Precyzyjne zmierzenie powierzchni okapu i zrozumienie, jak rozmiar panela przekłada się na jego powierzchnię, a następnie na liczbę potrzebnych sztuk, to podstawa. Zawsze warto dokładnie sprawdzić specyfikację techniczną produktu u producenta, ponieważ wymiar panela: 0,812 m2 może być typowy, ale mogą istnieć warianty o innych rozmiarach, które wpłyną na obliczenia. Dobrze zaplanowany zakup to mniej stresu i sprawniejszy montaż.

Spójrzmy na to w tabeli:

Te proste kalkulacje są nieodzowne przed ruszeniem na zakupy. Zaniedbanie ich to prosta droga do frustracji na placu budowy.

Wymiary konstrukcji nośnej pod podbitkę (łaty, rozstaw)

Montaż podbitki dachowej wymaga solidnej i stabilnej konstrukcji nośnej, na której zostaną zamocowane panele. Zazwyczaj wykonuje się ją z drewna, a kluczowe dla trwałości i prawidłowego osadzenia systemu podbitki są odpowiednie wymiary konstrukcji nośnej pod podbitkę. Błędy na tym etapie zemścią się w postaci odkształceń, a nawet odpadania paneli po kilku latach.

Zgodnie z zaleceniami, konstrukcja nośna powinna być wykonana z wysuszonych i zaimpregnowanych łat drewnianych. Dlaczego "wysuszonych" i "zaimpregnowanych"? Suche drewno jest stabilniejsze wymiarowo i nie będzie się paczyć po montażu. Impregnacja chroni je przed wilgocią, grzybami, owadami – słowem, przed degradacją biologiczną, która w wilgotnym środowisku okapu mogłaby szybko osłabić konstrukcję. Takie przygotowanie drewna jest fundamentalne, niezależnie od tego, czy używamy PCV, drewna czy metalu jako podbitki.

Minimalne zalecane przekroju poprzecznego łaty drewnianej to 25 mm x 50 mm. To absolutne minimum, zapewniające wystarczającą sztywność dla typowych paneli podbitki PCV przy zachowaniu maksymalnego rozstawu łat. W praktyce często stosuje się łaty o przekroju 30 mm x 50 mm lub nawet 40 mm x 60 mm, zwłaszcza jeśli okap jest szeroki, planowany jest większy rozstaw łat (choć zazwyczaj ograniczony normami producenta podbitki), lub jeśli montowana podbitka jest cięższa (np. drewniana). Grubsze łaty oferują większą nośność i sztywność, co jest cenne w kontekście długowieczności całej konstrukcji. Ich przekrój poprzeczny decyduje o tym, jak daleko mogą być od siebie rozstawione.

Maksymalny rozstaw łat konstrukcji nośnej pod podbitkę nie może przekraczać 40 cm. Ta wartość jest podyktowana wytrzymałością paneli podbitkowych (zwłaszcza PCV) na ugięcie. Panel podbitki montowany jest prostopadle do łat nośnych i mocowany do każdej z nich. Zbyt duży rozstaw między łatami spowodowałby, że panel pod ciężarem własnym (lub np. zassany przez wiatr) mógłby się ugiąć między punktami mocowania, co wyglądałoby nieestetycznie, a w skrajnych przypadkach prowadziło do uszkodzenia panela lub jego wypięcia z systemu mocowania.

Sposób montażu łat zależy od wysunięcia okapu poza obrys ścian budynku. W przypadku okapu wysuniętego do 40 cm, konstrukcja może być stosunkowo prosta – wystarczy zastosować dwie łaty: jedną mocowaną w pobliżu ściany budynku, drugą na końcu okapu (zazwyczaj przy desce czołowej). Jeśli okap jest wysunięty powyżej 40 cm, trzeba zastosować większą ilość łat, rozmieszczając je w równych odstępach, tak aby maksymalny rozstaw między nimi nie przekraczał tych magicznych 40 cm. Na przykład, dla okapu o szerokości 60 cm, potrzebujemy trzech łat (pierwsza przy ścianie, druga około 30 cm dalej, trzecia na końcu okapu - rozstawy to ~30 cm i ~30 cm, czyli poniżej 40 cm). Dla 80 cm, potrzebujemy już czterech łat (rozstawy około 26-27 cm). Matematyka jest prosta: szerokość okapu podzielona przez 40 cm (minus jeden, plus łata przy ścianie) daje nam orientacyjną liczbę łat, którą potem dostosowujemy, aby zachować równe i nie większe niż 40 cm odstępy.

Łaty muszą być odpowiednio wypoziomowane lub ułożone pod kątem, jeśli tego wymaga estetyka lub konstrukcja dachu. Zazwyczaj podbitka jest montowana poziomo, więc łaty również powinny tworzyć poziomą płaszczyznę. Precyzja w ich montażu jest kluczowa, ponieważ każda nierówność w konstrukcji nośnej będzie widoczna na gotowej podbitce. Można to porównać do kładzenia płytek – jeśli podłoże jest krzywe, płytki też będą wyglądać źle.

Oprócz łat nośnych, konstrukcja pod podbitkę często obejmuje też listwę startową (J-trim) mocowaną wzdłuż ściany budynku oraz opcjonalnie obróbkę blacharską lub drugą łatę/deskę czołową na końcu okapu. Listwa startowa pełni funkcję pierwszej ramy, w którą wsuwa się panele. Jej prawidłowe wymierzenie i zamocowanie jest równie ważne, co ułożenie łat. Obróbka blacharska lub deska czołowa na końcu okapu stanowi punkt mocowania dla ostatniej łaty lub listwy zamykającej system. Wymiary tych elementów wykończeniowych muszą być spójne z wymiarami paneli i konstrukcji nośnej. Zdarza się, że konstrukcję nośną trzeba skonsultować z projektem dachu lub systemem konkretnej podbitki, bo producenci mogą mieć specyficzne zalecenia dotyczące np. minimalnego przekroju łat dla swoich produktów.

Planując montaż podbitki, nie można skupiać się jedynie na panelach. Trzeba "wejść w skórę" konstruktora i zrozumieć, dlaczego te konkretne wymiary konstrukcji nośnej pod podbitkę są zalecane. To podstawa, która gwarantuje, że efekt naszej pracy będzie trwały, estetyczny i funkcjonalny przez długie lata. Wybór łaty o przekroju 25x50 mm zamiast 40x60 mm, aby zaoszczędzić kilka złotych, może okazać się "groszową" oszczędnością prowadzącą do przyszłych, poważnych problemów. Wartości przekroju poprzecznego łaty drewnianej i rozstaw łat nie są przypadkowe - to wynik inżynierskich obliczeń, które mają zapewnić sztywność i nośność całego systemu.

Tabela przedstawiająca liczbę łat w zależności od szerokości okapu (przy maksymalnym rozstawie 40 cm):

Pamiętaj, że zawsze warto potwierdzić te zalecenia z instrukcją montażu konkretnego producenta systemu podbitki, ponieważ wymiary podbitki dachowej samego panelu wpływają na to, jak sztywna musi być podpora.

Aby lepiej zwizualizować, jak wymiary paneli przekładają się na pokrytą powierzchnię, przygotowaliśmy prosty wykres. Pokazuje on całkowitą powierzchnię pokrytą przy użyciu różnej liczby standardowych paneli PCV o wymiarach 20,3 cm x 400 cm (powierzchnia 0,812 m² na panel), ignorując straty materiału.

Ten wykres ilustruje prostą zasadę, ale pokazuje, jak precyzyjne wymiary podbitki dachowej pozwalają na łatwe skalowanie i obliczanie potrzebnej ilości materiału w zależności od skali projektu.
