Sterownik do rolet radiowy z pilotem jaki model wybrać?
Każdy, kto choć raz szukał wygodnego sposobu na sterowanie roletami zewnętrznymi bez kucia ścian i bez wymiany okablowania, trafia szybko na jedno konkretne rozwiązanie: miniaturowy sterownik do rolet radiowy z pilotem, montowany w standardowej puszce podtynkowej Ø60. Takie urządzenie nie potrzebuje aplikacji, bramki internetowej ani sieci Wi-Fi, a mimo to potrafi obsłużyć zarówno pojedynczą roletę, jak i całą grupę osłon jednocześnie. Poniżej znajdziesz pełny przegląd jednego z najczęściej wybieranych modeli w tej kategorii - wraz ze schematem podłączenia, tabelą specyfikacji, porównaniem z systemami smart home oraz praktycznymi scenariuszami montażu w domu, biurze i apartamencie.
- Jak podłączyć sterownik do rolet radiowy z pilotem krok po kroku
- Tryby pracy i pamięć kierunku w sterowniku do rolet radiowym z pilotem
- Sterownik do rolet radiowy z pilotem a blokada i czujniki pogodowe
- Porównanie sterownika do rolet radiowego z pilotem i systemu smart home
- Specyfikacja techniczna i praktyczne uwagi montażowe
- Najczęstsze pytania użytkowników
Jak podłączyć sterownik do rolet radiowy z pilotem krok po kroku
Montaż w puszce podtynkowej bywa źródłem frustracji, bo niewielkie rozmiary obudowy oznaczają ciasny dostęp do zacisków. Wystarczy jednak zachować prostą kolejność działań, żeby uniknąć błędów przy podłączaniu.
Na początek wyłącz napięcie w obwodzie i sprawdź próbnikiem brak potencjału na przewodach - to wymóg bezwzględny, wynikający z normy PN-HD 60364 dotyczącej instalacji elektrycznych niskiego napięcia. Następnie zidentyfikuj przewód fazowy L oraz neutralny N w puszce. Sterownik pobiera zasilanie 230 V AC właśnie między tymi zaciskami (oznaczonymi jako 1 i 2), a po prawidłowym podaniu napięcia zapali się zielona dioda LED informująca o gotowości do pracy.
Kolejny krok to podpięcie silnika rolety. Wyjście na zaciskach 7 i 8 prowadzi bezpośrednio do uzwojeń góra/dół silnika jednofazowego 230 V. Pamiętaj, że ten sterownik obsługuje wyłącznie silniki jednofazowe prądu przemiennego - modele trójfazowe lub sterowane magistralą wymagają zupełnie innego urządzenia.
Do zacisków 3 i 6 podłączasz przyciski lokalne (chwilowe, dzwonkowe), a do 4 i 5 wejścia centralne umożliwiające grupowe sterowanie. Schemat jest na tyle prosty, że doświadczony instalator wykonuje całość w 15-20 minut, a po zakończeniu montażu obudowa mieści się bez problemu w standardowej puszce.
Narzędzia i przygotowanie
- Śrubokręt płaski 3 mm i krzyżakowy PH2
- Próbnik napięcia z atestem do 250 V
- Szczypce do ściągania izolacji
- Miernik uniwersalny do kontroli ciągłości uzwojeń silnika
- Taśma izolacyjna oraz złączki Wago 221 (opcjonalnie)
Schemat blokowy przepływu sygnału
Wejście lokalne (3/6) → mikrokontroler → przekaźnik wyjściowy (7/8) → silnik rolety. Wejście centralne (4/5) działa równolegle i ma priorytet blokady przy jednoczesnym wciśnięciu.
Tryby pracy i pamięć kierunku w sterowniku do rolet radiowym z pilotem
Sercem tego typu sterownika są dwa tryby sterowania lokalnego, które radykalnie zmieniają komfort codziennego użytkowania. Warto zrozumieć ich logikę, zanim przystąpi się do programowania.
Tryb jednego przycisku sprawdza się idealnie tam, gdzie w ścianie mamy tylko jeden klawisz. Jeden przewód idzie na stałe do zacisku N, drugi podłączamy do wejścia. Krótkie naciśnięcie (do 0,5 s) wysyła sygnał na zaprogramowany wcześniej czas - roleta jedzie do końca i zatrzymuje się sama. Dłuższe przytrzymanie powoduje ruch tylko do momentu puszczenia przycisku.
Tryb dwóch przycisków otwiera dodatkową funkcję regulacji lameli. Osobny klawisz „w górę" i osobny „w dół" umożliwiają precyzyjne ustawianie nachylenia żaluzji - przydatne w biurach, gdzie światło wpada z różnych stron w ciągu dnia. Krótkie kliknięcie wywołuje pełen cykl, a przytrzymanie daje ruch ciągły.
Funkcja stop działa prosto, ale ma spore znaczenie praktyczne. Ponowne naciśnięcie tego samego kierunku w trakcie ruchu zatrzymuje roletę w wybranym punkcie, co pozwala na ustawienie lamelek pod kątem do wentylacji bez konieczności angażowania centralki.
Pamięć kierunku przechowuje informację, w którą stronę roleta poruszała się ostatnio. Dzięki temu po krótkim zaniku napięcia urządzenie wie, że przerwany ruch w górę oznacza kontynuację w górę, a nie odwrócenie. Pamiętaj jednak, że po całkowitym odcięciu zasilania pamięć się resetuje - to ważna uwaga dla instalatorów, którzy programują czas ruchu po każdej przerwie w dostawie prądu.
Tabela trybów pracy
| Tryb | Naciśnięcie | Reakcja rolety | Typowe zastosowanie |
|---|---|---|---|
| 1 przycisk | Krótkie (≤ 0,5 s) | Ruch zaprogramowany do końca | Sypialnia, pokój dziecka |
| 1 przycisk | Długie (> 0,5 s) | Ruch do momentu puszczenia | Biuro, kuchnia |
| 2 przyciski | Krótkie | Pełen cykl góra/dół | Salon, żaluzje |
| 2 przyciski | Długie | Regulacja lameli | Pomieszczenia z oknami narożnymi |
| Dowolny | Ponowne w trakcie ruchu | Stop na wybranym poziomie | Wentylacja, częściowe zaciemnienie |
Sterownik do rolet radiowy z pilotem a blokada i czujniki pogodowe
Prawdziwa wartość dodana pojawia się, gdy sterownik trafia do większego ekosystemu automatyki budynkowej. Wbudowane wejścia centralne pozwalają nie tylko na grupowe sterowanie, ale też na blokadę ruchu w sytuacjach awaryjnych.
Wejście Centralny-Dół po przytrzymaniu przez dłuższy czas wymusza zamknięcie rolety i jednocześnie blokuje wszystkie pozostałe komendy - lokalne i centralne - aż do momentu zwolnienia przycisku. To rozwiązanie przygotowane specjalnie pod współpracę z czujnikiem deszczu STR-R lub wiatru STR-W, a także pod integrację z systemem alarmowym, który w razie zagrożenia automatycznie opuszcza wszystkie osłony.
Funkcja przeciwnych kierunków ma zabezpieczyć silnik przed gwałtowną zmianą biegu. Kiedy roleta jedzie w górę, a użytkownik wyda komendę „dół", sterownik najpierw zatrzymuje ruch, czeka około 1,5 s, dopiero potem uruchamia silnik w przeciwną stronę. Taki odstęp chroni uzwojenia przed udarem mechanicznym i wydłuża żywotność napędu o kilka sezonów.
Losowe opóźnienie do 1 s przy jednoczesnym uruchomieniu kilku sterowników rozwiązuje problem udaru prądowego. Gdyby wszystkie rolety ruszyły w tej samej milisekundzie, suma prądów rozruchowych mogłaby przekroczyć 10 A, co w instalacjach zabezpieczonych wyłącznikiem B10 spowodowałoby jego natychmiastowe zadziałanie. Rozrzut czasowy minimalizuje to ryzyko bez żadnej konfiguracji ze strony użytkownika.
Kiedy blokada ma znaczenie
W domu jednorodzinnym z czujnikiem wiatru blokada chroni markizy i rolety przed uszkodzeniem przy porywach powyżej 60 km/h, co producenci osłon traktują jako granicę bezpieczeństwa. W apartamencie z czujnikiem deszczu ta sama funkcja zamyka okno balkonowe, zanim woda wniknie w uszczelkę. W biurze wystarczy podpięcie wyjścia alarmowego, żeby w razie włamania wszystkie rolety opadły w ciągu kilku sekund, ograniczając pole widzenia z ulicy.
Porównanie sterownika do rolet radiowego z pilotem i systemu smart home
Wybór między klasycznym sterownikiem podtynkowym a rozwiązaniem smart home (Zigbee, Wi-Fi, Matter) sprowadza się do trzech pytań: jak szybko działa, jak bardzo zależy od sieci i ile kosztuje utrzymanie.
Miniaturowy sterownik radiowy reaguje w czasie poniżej 100 ms od naciśnięcia, bo cała logika mieści się w jednym mikrokontrolerze. System smart home potrzebuje komunikacji z hubem, chmurą lub routerem, co w praktyce wydłuża reakcję do 0,5-1,5 s. Przy codziennym otwieraniu rano różnica bywa irytująca, szczególnie gdy brama sieci Wi-Fi się zawiesi po aktualizacji routera.
Niezależność od sieci to druga ogromna zaleta. Sterownik podtynkowy działa identycznie, gdy internet leży od trzech dni albo gdy dostawca zmienia adresację IP. Smart home bez bramki lub po utracie połączenia z chmurą potrafi przejść w tryb lokalny albo całkowicie się wyłączyć, zależnie od producenta.
Tabela porównawcza rozwiązań
| Kryterium | Sterownik podtynkowy | Przekaźnik tradycyjny | System smart home (Wi-Fi/Zigbee) |
|---|---|---|---|
| Czas reakcji | poniżej 100 ms | zależny od operatora | 0,5-1,5 s |
| Zależność od sieci | brak | brak | pełna |
| Pamięć kierunku | tak, lokalna | brak | zależna od aplikacji |
| Blokada centralna | tak, sprzętowa | brak | zależna od scen |
| Koszt urządzenia (PLN brutto) | 130-180 | 50-90 | 220-450 |
| Koszt instalacji (PLN/m²) | 8-12 | 5-8 | 15-25 |
| Wymagana aplikacja | nie | nie | tak |
| Integracja z alarmem | bezpośrednia | pośrednia | zaawansowana |
| Praca po awarii sieci | pełna | pełna | ograniczona |
Kiedy wybrać które rozwiązanie
Sterownik podtynkowy sprawdza się wszędzie tam, gdzie priorytetem jest niezawodność i brak zależności od aplikacji. Przekaźnik tradycyjny (bistabilny) nadaje się do rolet sterowanych wyłącznie z jednego miejsca, bez scenariuszy centralnych. System smart home wygrywa w mieszkaniach, gdzie użytkownik chce sterować roletami głosowo lub harmonogramem z poziomu telefonu i jednocześnie akceptuje ryzyko związane z aktualizacjami oprogramowania.
Scenariusze użycia
W domu jednorodzinnym z garażem wygodne jest wyjście centralne w holu, które jednym przytrzymaniem zamyka wszystkie rolety parteru przed wyjściem. W biurze ten sam scenariusz działa o 17:00 automatycznie po komendzie zegara sterującego. W apartamencie z dużymi przeszkleniami blokada przy alarmie skutecznie utrudnia włamanie, bo zamknięte rolety odbierają potencjalnemu intruzowi możliwość szybkiej oceny wnętrza.
Pozycja stop w połowie biegu rolety świetnie sprawdza się latem - lekko uchylona osłona ogranicza nagrzewanie szyby, ale utrzymuje przepływ powietrza. Ustaw tę pozycję w programie czasowym i wentylacja stanie się w pełni automatyczna.
Specyfikacja techniczna i praktyczne uwagi montażowe
Zanim zdecydujesz się na konkretny model, sprawdź jego parametry w karcie katalogowej. Różnice między urządzeniami wizualnie podobnymi potrafią mieć kluczowe znaczenie dla bezpieczeństwa i komfortu.
Tabela specyfikacji technicznej
| Parametr | Wartość | Uwagi |
|---|---|---|
| Napięcie zasilania | 230 V AC, 50 Hz | Standard instalacji domowych |
| Pobór mocy w trybie czuwania | poniżej 0,5 W | Spełnia kryteria urządzeń energooszczędnych |
| Obciążenie wyjścia | do 2 A / 460 W | Silniki jednofazowe 230 V |
| Liczba zacisków | 8 | Zasilanie, wejścia lokalne, centralne, wyjście |
| Sygnalizacja | Dioda LED zielona | Status zasilania i programowania |
| Temperatura pracy | od -20 °C do +45 °C | Do montażu wewnątrz budynków |
| Wymiary obudowy | Ø52 × 28 mm | Puszka podtynkowa Ø60 |
| Czas programowania ruchu | do 120 s | Ustawiany mikroprzyciskiem |
| Stopień ochrony | IP20 | Do wnętrz suchych |
Checklist przed montażem
- Potwierdź brak napięcia próbnikiem
- Sprawdź, czy silnik jest jednofazowy 230 V (nie trójfazowy)
- Zidentyfikuj przewody L, N, kierunek góra i kierunek dół w silniku
- Upewnij się, że w puszce zmieści się obudowa wraz z przewodami
- Zaplanuj lokalizację przycisków lokalnych i centralnych
- Przygotuj schemat połączeń dla dokumentacji powykonawczej
UWAGA. Montaż urządzenia wymaga uprawnień SEP do 1 kV. Podłączenie przez osobę bez świadectwa kwalifikacyjnego narusza Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
Najczęstsze błędy przy pierwszym uruchomieniu
Zbyt krótkie przewody w puszce utrudniają późniejszy dostęp do zacisków - zostawiaj około 15 cm zapasu przy każdym kablu. Mylne podłączenie wejść centralnych i lokalnych skutkuje brakiem reakcji na grupowe sterowanie, choć lokalne przyciski działają poprawnie. Brak zaprogramowanego czasu ruchu sprawia, że roleta jedzie bez końca po krótkim naciśnięciu - w trybie jednego przycisku ustaw czas równy rzeczywistemu pełnemu cyklowi z marginesem 2-3 s.
Najczęstsze pytania użytkowników
Czy sterownik obsłuży silnik z wbudowanym odbiornikiem radiowym?
Nie. To rozwiązanie przeznaczone do silników jednofazowych bez własnej elektroniki. Silniki z odbiornikiem wymagają dedykowanego pilota lub mostka producenta.
Ile sterowników można połączyć w grupie centralnej?
Topologia jest praktycznie nieograniczona - każdy sterownik pobiera sygnał z tego samego przycisku centralnego. W domach jednorodzinnych spotyka się instalacje z 20-30 modułami na jednym przycisku.
Czy pamięć kierunku przeżywa restart po zaniku napięcia?
Nie. Po powrocie zasilania pamięć się zeruje i pierwszy ruch po naciśnięciu to zawsze pełen cykl zaprogramowanego czasu.

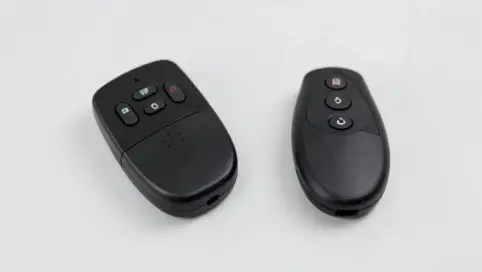

Czy potrzebny jest osobny pilot radiowy?
Do sterowania lokalnego wystarczy przycisk dzwonkowy. Pilot staje się przydatny dopiero przy centralnym sterowaniu wieloma grupami rolet z jednego miejsca, np. z konsoli przy drzwiach wejściowych.
Co zrobić, gdy roleta zatrzymuje się w losowym miejscu?
Najczęściej oznacza to źle ustawiony czas ruchu. Ponownie zaprogramuj czas pełnego cyklu, dodając margines 2-3 s, aby silnik zdążył osiągnąć mechaniczny ogranicznik.
Źródła i podstawy prawne
- Norma PN-HD 60364 - instalacje elektryczne niskiego napięcia
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.)
- Dokumentacja techniczno-ruchowa producenta modułu STR-3 PICO (dostępna u dystrybutorów automatyki budynkowej)
- Karty katalogowe czujników STR-R oraz STR-W (zgodność protokołów)
- Wytyczne SEP dotyczące eksploatacji urządzeń elektroenergetycznych
Jeśli planujesz modernizację rolet w pojedynczym pomieszczeniu albo w całym budynku, zacznij od sprawdzenia typu silnika i liczby obwodów w rozdzielni. Następnie dobierz odpowiednią liczbę sterowników, zaplanuj lokalizację przycisków centralnych i zdecyduj, które rolety mają współpracować z czujnikami wiatru lub alarmem. Taki schemat pozwoli Ci zamówić dokładnie tyle komponentów, ile potrzebujesz, bez niepotrzebnych wydatków na nadmiarowe moduły.
