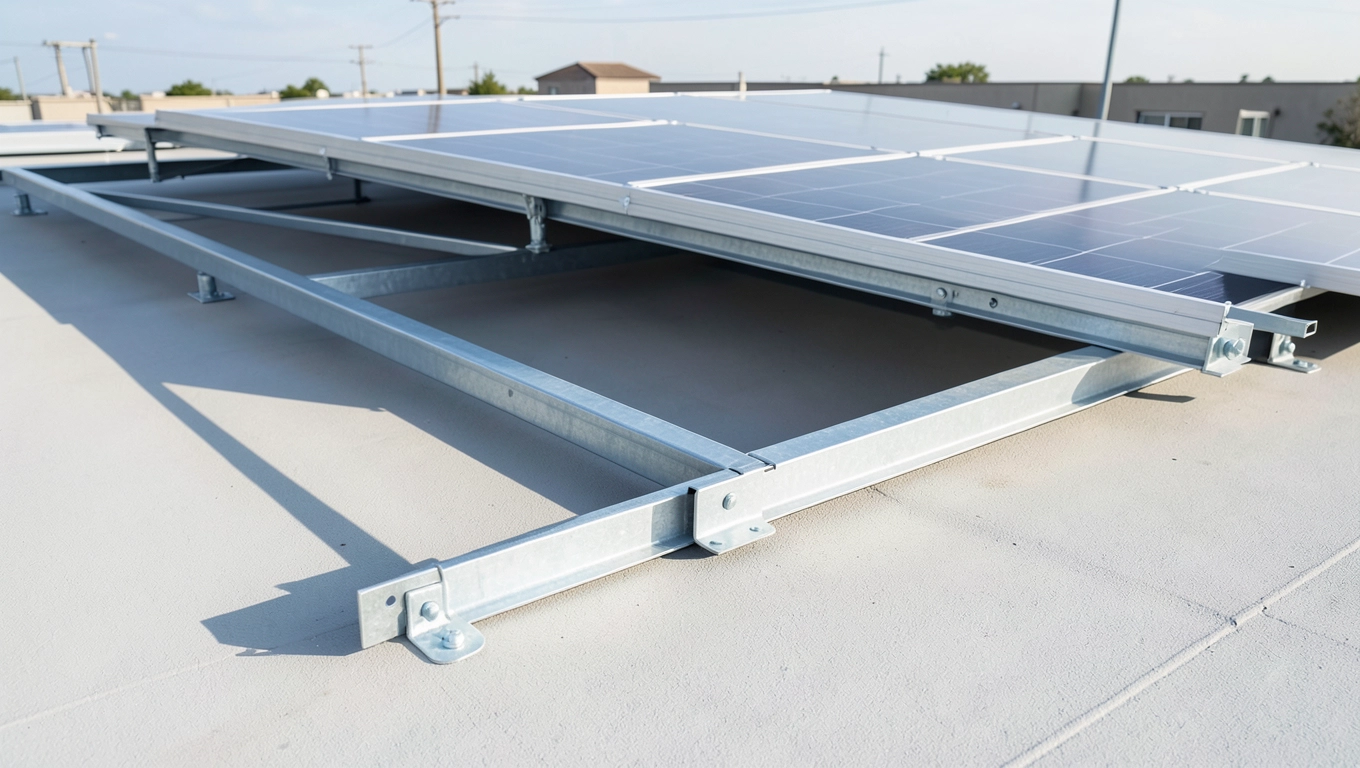

Stelaż do paneli fotowoltaicznych na dach płaski bez wiercenia

Dach płaski to nie to samo co skośna połówka dachówki, więc zwykły hak pod panel po prostu nie zadziała. Brak naturalnego spadku 30-40° sprawia, że moduły trzeba fizycznie pochylić, a całość obciążyć lub zamocować tak, żeby wiatr nie zamienił instalacji w latawiec. Stelaż do paneli fotowoltaicznych na dachu płaskim pełni tutaj trzy role naraz: utrzymuje kąt optymalny dla uzysków, rozkłada masę na poszycie i przenosi siły ssania na podłoże. Każdy z tych mechanizmów działa inaczej w zależności od tego, czy dach toleruje perforację, czy nośność stropu jest ograniczona, i czy pokrycie wytrzyma zgrzewanie gorącym powietrzem. Różnice sięgają nie kilku procent, lecz kilkunastu - i decydują o tym, czy instalacja przeżyje pierwszą wichurę.

• Stelaż balastowy na dach płaski bez naruszania poszycia
• Kąt nachylenia paneli na dachu płaskim a wydajność
• Obciążenie dachu płaskiego stelażem i balastem
• Dobór stelaża do pokrycia dachu i strefy wiatrowej
• Materiały, normy i trwałość
• Najczęstsze błędy przy montażu stelaży na dachu płaskim
• Checklist przed montażem - 12 punktów, które decydują o powodzeniu
• Kiedy dach płaski nie nadaje się pod instalację PV

Stelaż balastowy na dach płaski bez naruszania poszycia

Balast to najprostsza odpowiedź na pytanie „co zrobić, gdy nie wolno wiercić". Bloczki betonowe albo płyty chodnikowe dociskają konstrukcję do podłoża z siłą, która równoważy parcie i ssanie wiatru zgodnie z normą PN-EN 1991-1-4. W praktyce oznacza to 30-80 kg/m² dodatkowej masy, a w strefach wiatrowych I i II w Polsce rzadko schodzi się poniżej 40 kg/m².

Wadą bywa nośność stropu. Stropodach wentylowany nad halą z lat siedemdziesiątych często ma rezerwę rzędu 150 kg/m², co przy ciężarze paneli (ok. 12-18 kg/m²), stelażu i balastu zostaje niewielki margines. Dlatego przed zamówieniem bloczków warto zlecić rzeczoznawcy sprawdzenie dokumentacji płyty i warstw wykończeniowych, a nie tylko zmierzyć grubość płyty miarą suwmiarką przy kominie.

Bloczki rozkłada się najczęściej pod tylną, uniesioną krawędź modułu, bo tam powstaje największy moment wywracający. Ustawienie w jednej linii zamiast po przekątnej oszczędza materiał, ale może nie pokryć wymagań siły ssania w narożnikach pola paneli, gdzie turbulencje są najsilniejsze.

Profile balastowe projektuje się zwykle z aluminium lub stali z powłoką Magnelis, która wytrzymuje kontakt z wilgotną membraną EPDM i nie koroduje w środowisku miejskim. Trójkątne wsporniki o kącie 10-15° pozwalają uzyskać wystarczający spadek, a aerodynamiczny kształt tylnej blendy zmniejsza ssanie nawet o 30%, co bezpośrednio przekłada się na mniejszą masę potrzebnych bloczków.

Kiedy unikać tego rozwiązania? Przy dachach z pokryciem bitumicznym na styropianie o niskiej gęstości (poniżej 15 kg/m³) punktowe obciążenie może wcisnąć się w termoizolację. Również na dachach zielonych balast koliduje z warstwą wegetatywną i systemem nawadniania - tam lepiej sprawdza się rozwiązanie przykręcane lub zgrzewane.

Kąt nachylenia paneli na dachu płaskim a wydajność

Polscy instalatorzy najczęściej wybierają kąt 10-15°, bo taki kompromis daje przyzwoite uzyski przy akceptowalnym obciążeniu wiatrem. Moduł ustawiony pod 10° generuje około 94-96% energii w porównaniu z optymalnym kątem 30-35° dla szerokości geograficznej Warszawy. Z kolei 15° obniża ten wynik do ok. 92-94%, ale poprawia samooczyszczanie paneli z kurzu i śniegu.

Kluczowy mechanizm jest czysto geometryczny. Promieniowanie słoneczne pada na moduł pod kątem, a sprawność konwersji rośnie, gdy wektor jest prostopadły do powierzchni. Na dachu płaskim bez pochylenia kąt padania zmienia się w ciągu dnia od 90° o wschodzie do 30° w południe, więc straty odbiciowe sięgają 8-13%. Minimalne pochylenie wyrównuje tę krzywą.

Przy kącie 5° uzyski spadają o kolejne 2-3%, a problemem robi się brak spływu wody. Kałuże po deszczu tworzą warstwę, która odbija światło i przyspiesza osadzanie się pyłku, zarodników i kurzu komunikacyjnego. Po sześciu miesiącach bez mycia spadek wydajności sięga nawet 7%.

Układ wschód-zachód z dwoma rzędami pod kątem 10° pozwala zwiększyć moc zainstalowaną na tym samym metrażu dachu o 25-35% kosztem nieco niższej produkcji rocznej. Mechanizm jest prosty: panele „wschodnie" pracują rano, „zachodnie" po południu, a krzywa produkcji spłaszcza się. Dla firm z dużym zużyciem energii w ciągu dnia taki profil bywa cenniejszy niż wyższy uzysk z jednego kierunku.

Orientacja modułu (poziomo H lub pionowo V) wpływa na rozstaw rzędów. Przy układzie pionowym wysokość modułu rośnie, a odstęp między rzędami trzeba zwiększyć, żeby uniknąć zacienienia zimowego, gdy słońce stoi nisko. W konsekwencji ten sam dach pomieści mniejszą liczbę paneli.

Kiedy wyższy kąt nie ma sensu

Powyżej 20° profile zaczynają działać jak żagiel i wymagają znacznie większego balastu. Różnica w uzyskach między 20° a 35° wynosi około 4-6% rocznie, ale masa bloczków rośnie o 60-80%. Inwestor płaci za każdy procent wydajności podwójną cenę w betonie.

Obciążenie dachu płaskiego stelażem i balastem

Nośność stropodachu to pierwszy parametr, który inżynier konstruktor sprawdza przed podpisaniem projektu. Typowy stropodach niewentylowany z płytą żelbetową 14-16 cm i warstwami wykończeniowymi wytrzymuje 150-250 kg/m² użytku. Po odjęciu masy pokrycia, izolacji i warstw dociskowych zostaje margines rzędu 80-140 kg/m² na instalację PV.

Sam panel wraz z ramą waży 12-18 kg, stelaż aluminiowy około 3-5 kg, a bloczki betonowe standardowo 20-25 kg sztuka. Przy rozstawie co 1,5-2 m na każdy moduł przypada zwykle 2-4 bloczki. W strefie wiatrowej I i II sumaryczne obciążenie zamyka się w widełkach 50-80 kg/m², ale już w strefie III na narożnikach budynku masa może skoczyć do 120-150 kg/m².

Kluczowa jest tu siła ssania wiatru. Zgodnie z PN-EN 1991-1-4 na narożnikach dachu o wysokości 10 m w strefie III oddziaływanie sięga 1,2-1,6 kN/m². Stelaż balastowy musi tę siłę zrównoważyć przez tarcie bloczków o podłoże (współczynnik μ ≈ 0,4 dla gumowej maty antypoślizgowej) oraz przez własną masę. Stąd właśnie te dodatkowe 50-70 kg na narożnikach.

Aby nie przekroczyć nośności, projektanci stosują dwa triki. Pierwszy to rozkład bloczków w kształcie litery T zamiast równomiernego kwadratu, co zmniejsza punktowe obciążenie na strop. Drugi to zastosowanie maty gumowej lub filcowej pod każdym bloczkiem, która zwiększa tarcie i jednocześnie chroni membranę przed przetarciem.

Na dachach o rezerwie poniżej 60 kg/m² alternatywą pozostaje stelaż przykręcany albo zgrzewany, który przenosi obciążenia na konstrukcję budynku bezpośrednio przez łączniki mechaniczne. W takim wypadku masa instalacji spada do 15-25 kg/m², a kwestia nośności schodzi na dalszy plan.

Uwaga: jeśli nośność stropu wynosi poniżej 80 kg/m², a dokumentacja budynku nie zawiera obliczeń wytrzymałościowych, montaż jakiejkolwiek instalacji balastowej wymaga ekspertyzy konstruktora. Próba „domierzenia na oko" kończy się zwykle przeciekiem przy najbliższym oberwaniu chmury.

Dobór stelaża do pokrycia dachu i strefy wiatrowej

Rodzaj pokrycia determinuje technologię mocowania bardziej niż jakikolwiek inny parametr. Membrany PVC i EPDM tolerują zgrzewanie gorącym powietrzem (temperatura 380-420°C, prędkość 3-5 m/min) bez ryzyka przepalenia. Papa bitumiczna wymaga palnika lub klejenia na zimno. Pokrycia z blachy trapezowej czy płyty warstwowej nadają się wyłącznie do mocowania mechanicznego przez wkręty farmerskie z podkładką EPDM.

Strefa wiatrowa to drugi elementarz projektu. Polska podzielona jest na trzy strefy wg PN-EN 1991-1-4, przy czym większość kraju leży w strefie I i II. Wyjątkiem są fragmenty wybrzeża, Pogórze Karpackie i Sudety, gdzie obowiązuje strefa III. Prędkość referencyjna wiatru rośnie z 22 m/s w strefie I do 26 m/s w strefie II i ponad 30 m/s w strefie III.

Dla strefy I i II najczęściej wystarcza system balastowy z bloczkami 25 kg rozmieszczonymi co 1,8 m. Strefa III wymaga już kombinacji balastu z kotwami mechanicznymi lub przejścia na stelaż przykręcany w newralgicznych punktach, czyli na narożnikach i krawędziach pola paneli.

Stelaż zgrzewany zyskuje popularność tam, gdzie balast jest niemożliwy, a pokrycie to membrana PVC lub EPDM. Technologia hot-air pozwala uzyskać spoinę o wytrzymałości na ścinanie 2,5-3,5 kN/m, co w pełni pokrywa wymagania strefy III bez dodatkowego balastu. Warunkiem jest jednak czysta, sucha powierzchnia membrany i temperatura powietrza powyżej 5°C.

Przykręcany stelaż to najtańsza opcja pod względem kosztu materiału, ale najdroższa w eksploatacji. Każdy punkt mocowania wymaga uszczelnienia, a każde uszczelnienie może z czasem stracić szczelność. Przy pokryciu z blachy trapezowej ryzyko przecieku jest niskie, ale przy papie termozgrzewalnej każdy wkręt to potencjalne źródło wody w stropie po 8-12 latach.

Schemat decyzyjny - co wybrać w 60 sekund

• Nośność stropu poniżej 80 kg/m² i zakaz perforacji → stelaż zgrzewany do membrany PVC/EPDM.
• Nośność stropu powyżej 120 kg/m² i pokrycie papa/bitum → stelaż balastowy z bloczkami betonowymi.
• Pokrycie z blachy trapezowej lub płyty warstwowej → stelaż przykręcany śrubami farmerskimi.
• Strefa wiatrowa III i wysokość budynku powyżej 15 m → stelaż balastowo-kotwowy lub zgrzewany.
• Dach z azbestem lub pokryciem nieznanego typu → ekspertyza przed wyborem systemu.

Materiały, normy i trwałość

Aluminium 6005 T6 i stal S350 z powłoką Magnelis to dwa dominujące materiały na profile. Aluminium jest lżejsze (2,7 g/cm³) i odporne na korozję atmosferyczną, ale droższe. Stal Magnelis łączy wytrzymałość stali z cynkowo-aluminiową powłoką, która chroni krawędzie cięte - miejsca, gdzie klasyczne cynkowanie ogniowe zwykle zawodzi po 3-5 latach.

Certyfikaty TÜV Rheinland i TÜV SUD potwierdzają zgodność z normą PN-EN 1090-2 (wykonanie konstrukcji aluminiowych i stalowych) oraz PN-EN 1993 (Eurocode 3 dla konstrukcji stalowych). W specyfikacji technicznej zamówienia warto żądać raportów z badań wytrzymałościowych profili, zwłaszcza na rozciąganie i zginanie przy obciążeniu wiatrem.

Trwałość systemu zależy od trzech czynników: jakości powłoki antykorozyjnej, poprawności montażu i ekspozycji na UV. Aluminium w środowisku miejskim wytrzymuje 30-40 lat bez widocznej degradacji. Stal Magnelis w analogicznych warunkach zachowuje pełne właściwości przez 25-30 lat. Betonowe bloczki balastowe są praktycznie niezniszczalne, choć po 15 latach mogą pojawić się rysy powierzchniowe.

Gwarancja producenta stelaża to zwykle 10-15 lat na integralność strukturalną i 5 lat na powłokę. Warunkiem utrzymania gwarancji jest montaż zgodny z instrukcją oraz przegląd co 24 miesiące. Serwis pogwarancyjny obejmuje wymianę pojedynczych profili (magazyn europejski utrzymuje 95% referencji dostępnych od ręki) oraz regenerację powłoki lakierniczej w razie uszkodzeń mechanicznych.

Najczęstsze błędy przy montażu stelaży na dachu płaskim

Pierwszy grzech to pominięcie obliczeń sił ssania wiatru. Instalator opiera się na „doświadczeniu" z kilku realizacji, rozkłada bloczki równomiernie i zakłada, że jakoś to będzie. Tyle że budynek przy bulwarze wiślanym i hala w lesie pod Olsztynem to zupełnie inne strefy obciążeń.

Drugi błąd to stosowanie bloczków chodnikowych 35×35 cm zamiast dedykowanych bloczków balastowych. Te pierwsze mają niższą masę (15-18 kg zamiast 22-25 kg) i mniejszą powierzchnię styku z membraną. Skutek - ta sama geometria zapewnia o 30-40% mniejsze obciążenie i nie spełnia wymagań siły ssania.

Trzeci problem to brak maty antypoślizgowej pod bloczkami. Bez niej współczynnik tarcia bloczek-membrana wynosi 0,25, z matą rośnie do 0,4. Różnica 60% oznacza, że bez maty trzeba ułożyć o 60% więcej bloczków, żeby uzyskać tę samą odporność na przesunięcie.

Czwarty grzech to zgrzewanie profili do membrany EPDM, która tego nie toleruje. EPDM wymaga klejenia na zimno lub taśm butylowych. Próba zgrzewania palnikiem albo hot-airem kończy się spaleniem warstwy wierzchniej i utratą szczelności w promieniu 30 cm od spoiny.

Piąty, najczęstszy - niedokładne pomiary rozstawu rzędów. Przy kącie 10° i module 2 m długości odstęp między rzędami powinien wynosić minimum 1,6 m na południu Polski i 1,8 m w okolicach Suwałk czy Zakopanego. Mniejszy rozstaw zimą powoduje zacienienie pierwszego rzędu przez drugi, co obniża uzyski o 4-6% rocznie.

Checklist przed montażem - 12 punktów, które decydują o powodzeniu

• Sprawdź nośność stropu w dokumentacji budynku lub ekspertyzie konstruktora.
• Określ strefę wiatrową i śniegową wg PN-EN 1991-1-3 i 1991-1-4.
• Zidentyfikuj typ pokrycia dachowego i warstw wykończeniowych.
• Sprawdź, czy wspólnota lub właściciel budynku wyraża zgodę na perforację.
• Zamów obliczenia balastu z uwzględnieniem narożników pola paneli.
• Zaplanuj trasę kablową i lokalizację inwertera przed ustawieniem stelaży.
• Zweryfikuj dostępność referencji stelaża w magazynie (czas dostawy 7-14 dni).
• Sprawdź nośność dróg transportu na dach (wciągarka, dźwig, wyciąg).
• Przygotuj maty antypoślizgowe pod każdy bloczek balastowy.
• Oznacz drogę ewakuacyjną i strefy bezpieczeństwa na dachu.
• Upewnij się, że instrukcja montażu jest w wersji aktualnej na 2025 rok.
• Zaplanuj przegląd co 24 miesiące i zapisz to w umowie serwisowej.

Kiedy dach płaski nie nadaje się pod instalację PV

Trzy sytuacje dyskwalifikują dach natychmiast. Pierwsza to nośność poniżej 60 kg/m² - żaden system balastowy nie zmieści się w takiej rezerwie, a stelaż przykręcany wymaga perforacji, która przy słabej płycie może prowadzić do zarysowania. Druga to pokrycie zawierające azbest - obowiązuje zakaz montażu instalacji bez wcześniejszej, kosztownej dekontaminacji. Trzecia to brak zgody wspólnoty mieszkaniowej lub właściciela nieruchomości na jakąkolwiek ingerencję w poszycie, nawet nieinwazyjną.

Przed podpisaniem umowy warto poprosić o raport z wizji lokalnej obejmujący: dokumentację fotograficzną pokrycia, wynik próby szczelności, obliczenia balastu i szkic rozmieszczenia modułów. Profesjonalny projekt kosztuje 1500-3500 PLN i zwraca się przy najbliższej wichurze.

Źródła danych i norm

PN-EN 1991-1-4:2008 - Oddziaływania na konstrukcje. Część 1-4: Oddziaływania wiatru (pełna treść na stronach PKN, https://www.pkn.pl)

PN-EN 1991-1-3:2005 - Oddziaływania na konstrukcje. Część 1-3: Obciążenie śniegiem (https://www.pkn.pl)

PN-EN 1993-1-1:2006 - Eurocode 3: Projektowanie konstrukcji stalowych (https://www.pkn.pl)

PN-EN 1090-2:2018 - Wykonanie konstrukcji stalowych i aluminiowych (https://www.pkn.pl)

Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm., https://isap.sejm.gov.pl)

Mapa stref wiatrowych i śniegowych Polski - Instytut Meteorologii i Gospodarki Wodnej (https://www.imgw.pl)

Dane techniczne powłoki Magnelis - ArcelorMittal Flat Carbon Europe (https://www.arcelormittal.com)

Katalog profili aluminiowych 6005 T6 - norma EN 573-3 i EN 1999-1-1 (https://www.pkn.pl)
