Schody terenowe przepisy: Wymiary, Budowa i Wymagania (2025)

Redakcja 2025-05-03 20:43 | Udostępnij:

Kiedy stajesz u podnóża stromej ścieżki, prowadzącej przez zielone wzgórza parku czy skalistą skarpę, myślisz o wygodzie, o widoku ze szczytu. Mało kto zastanawia się nad niewidzialnym szkieletem, który umożliwia ten marsz pod górę – nad technicznymi wymaganiami i zasadami projektowania, które ukrywają się pod określeniem schody terenowe przepisy. Wbrew pozorom, to nie jest temat dla wybrańców w kaskach i z teczkami pełnymi planów. Odpowiedź w skrócie? Projektowanie i budowa tych konstrukcji musi być bezkompromisowo podporządkowane specyficznym, często brutalnym warunkom zewnętrznym, zapewniając bezpieczeństwo i trwałość w zmiennym klimacie. To one, te niepozorne stopnie, są naszym pomostem między cywilizacją a dziką naturą, a ich poprawne wykonanie decyduje o tym, czy będą służyć przez lata, czy staną się szybko pułapką.

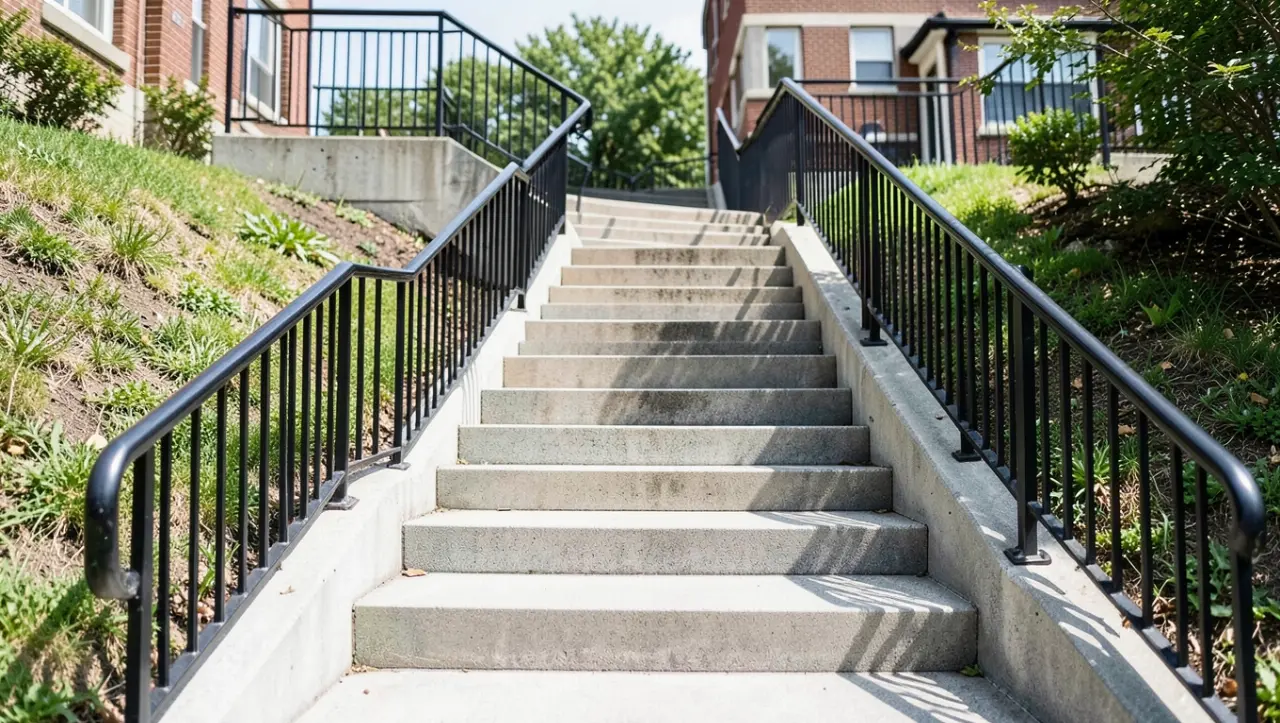

Schody terenowe przepisy

Zagłębiając się w szczegółowe wytyczne techniczne i historyczne dane projektowe, szybko staje się jasne, które aspekty konstrukcji schodów terenowych inżynierowie i projektanci uważają za absolutnie kluczowe. Analiza powtarzających się elementów w setkach specyfikacji pokazuje z żelazną konsekwencją, że walka toczy się przede wszystkim z siłami natury – temperaturą, wilgocią i zmiennym podłożem. Dane zebrane z przeglądów dokumentacji wskazują na stały priorytet dla trzech obszarów:

  • Zarządzanie wodą: Wszelkie formy odwodnienia (powierzchniowe, podpowierzchniowe) pojawiają się jako kluczowy element, zwłaszcza na skarpach i nasypach.
  • Radzenie sobie z ruchem: Dylatacje i odpowiednie rozstawienie spoczników są notorycznie podkreślane jako niezbędne dla przeciwdziałania odkształceniom termicznym i osiadaniom.
  • Dobór fundamentów i materiałów: Fundamenty lub solidne podbudowy oraz materiały odporne na cykle zamarzania-rozmarzania i ścieranie są zawsze na czele listy wymagań.

Te powracające wątki to nic innego jak odbicie brutalnej rzeczywistości pracy materiałów budowlanych w otwartym terenie, poddawanych ciągłym cyklom mrozu, upału, wilgoci i suszy. Ignorowanie choćby jednego z nich – brak dylatacji prowadzi do pęknięć, zły materiał kruszy się po kilku zimach, a brak odwodnienia podmywa podbudowę – stanowi prostą drogę do katastrofy konstrukcyjnej i zagrożenia dla użytkowników. To swoisty fundament inżynierskiej ostrożności, wmurowany w każdą solidnie zaprojektowaną i wykonaną konstrukcję schodów terenowych, niezależnie od tego, czy wiodą one na wał przeciwpowodziowy, czy na uroczy punkt widokowy w miejskim parku.

Wymiary i Proporcje Stopni Schodów Terenowych

Wchodzenie po schodach to czynność, którą wykonujemy niemal automatycznie, rzadko zastanawiając się, dlaczego jedne biegi pokonujemy z łatwością, a inne przyprawiają nas o zadyszkę lub stają się potencjalnym zagrożeniem potknięcia.

Sekret tkwi w proporcjach, w precyzyjnym zgraniu wysokości podstopnicy (przednóżka) z szerokością stopnia (podnóżka), które określają tzw. wzór kroku schodowego.

Dla schodów terenowych, gdzie często stąpamy w mniej stabilnym obuwiu lub po nawierzchni potencjalnie śliskiej, te wymiary mają fundamentalne znaczenie dla bezpieczeństwa użytkowania.

Standardowo przyjmuje się, że komfort i bezpieczeństwo zapewnia zależność 2h + s w przedziale około 60-65 cm, gdzie 'h' to wysokość podstopnicy, a 's' to szerokość stopnia, choć w terenie możliwe są pewne odstępstwa.

Według danych technicznych, dla schodów terenowych optymalne wymiary stopni mieszczą się w konkretnych przedziałach, wynikających z doświadczeń i badań ergonomii ruchu na zewnątrz.

Szerokość stopnia 's', czyli powierzchnia, na której opieramy stopę, powinna wynosić od 28 cm do 35 cm.

To zapewnia odpowiednie oparcie dla stopy, minimalizując ryzyko ześlizgnięcia się, zwłaszcza gdy stopień jest wilgotny lub pokryty liśćmi.

Zbyt wąskie stopnie to prosta droga do wypadku, a zbyt szerokie wymuszają nienaturalnie długi krok.

Wysokość podstopnicy 'h', czyli pionowa odległość między sąsiednimi stopniami, powinna mieścić się w zakresie od 16 cm do 18 cm.

Niższa podstopnica jest mniej męcząca, ale przy dużej różnicy poziomów wymusi bardzo długi bieg schodów, co nie jest pożądane.

Wyższa podstopnica skraca bieg, ale może być męcząca, szczególnie dla osób starszych, dzieci czy z ograniczoną sprawnością ruchową.

Kompromis w przedziale 16-18 cm jest uznawany za najbardziej uniwersalny dla schodów terenowych, balansując między komfortem a efektywnością pokonywania różnicy wysokości.

Długość stopnia 'l', czyli szerokość całego biegu schodowego (mierzona prostopadle do kierunku ruchu), z danych wynosi od 96 cm do 136 cm.

Ta wartość determinuje, ile osób może wygodnie mijać się na schodach lub iść obok siebie.

Bieg o długości 96 cm jest już wystarczający dla jednej osoby, ale na często używanych trasach turystycznych czy w parkach z dużym natężeniem ruchu lepiej celować w długość powyżej 120 cm, umożliwiającą swobodne mijanie się.

Biegi schodów terenowych, czyli sekwencje stopni bez spocznika, składają się zazwyczaj z 7 do 9 stopni.

Limit ten nie jest przypadkowy; pokonanie większej liczby stopni pod rząd staje się szybko męczące i zwiększa ryzyko utraty równowagi, zwłaszcza przy dynamicznym ruchu lub zmęczeniu.

Po 7-9 stopniach użytkownik powinien mieć możliwość odpoczynku lub przynajmniej chwilowej stabilizacji kroku na spoczniku, który zarazem pełni funkcję strategicznego punktu w konstrukcji (o czym więcej później).

Długość biegu schodów mierzona w poziomie, wynosząca typowo od kilku do kilkunastu metrów przy tych parametrach stopni, pozwala na efektywne pokonywanie naturalnego spadku terenu.

Projektowanie schodów terenowych to zatem delikatna gra pomiędzy ergonomią dla człowieka a dostosowaniem do zastanych warunków terenowych – stromizny skarpy, dostępnej przestrzeni i przewidywanego natężenia ruchu.

Studium przypadku z życia wzięte: Budowa schodów na stromej, erozyjnej skarpie w popularnym lesie miejskim. Projektanci pierwotnie zastosowali standardowe wymiary 18x30 cm (wys. x szer.).

Szybko okazało się, że przy nachyleniu skarpy użytkownicy często stawiają stopę jedynie na krawędzi stopnia, zwiększając ścieranie i ryzyko potknięcia na niestabilnym, wąskim podparciu.

Korekta projektu objęła zwiększenie szerokości stopnia do 35 cm przy nieznacznej redukcji wysokości do 17 cm (2h+s = 2*17+35 = 69 cm - trochę więcej, ale uzasadnione większą szerokością stopnia w trudnym terenie), co znacząco poprawiło stabilność i komfort użytkowania.

Pokazuje to, że choć przepisy i dane dają ramy, optymalne wymiary stopni wymagają czasem elastyczności i dostosowania do lokalnych, unikalnych warunków, zachowując nadrzędne zasady bezpieczeństwa.

Ignorowanie podstawowych proporcji jest jak budowanie domu bez fundamentów – może wyglądać dobrze na początku, ale problemów nie da się uniknąć.

Materiały i Technologie Budowy Schodów Terenowych

Gdy myślimy o schodach, często przed oczami stają nam eleganckie stopnie we wnętrzu budynku, osłonięte przed kaprysami pogody. Schody terenowe to zupełnie inna bajka.

Wystawione na bezpośrednie działanie słońca, mrozu, deszczu, a często też śniegu i lodu, muszą być wykonane z materiałów odpornych na warunki zewnętrzne, zdolnych przetrwać lata cykli zamarzania i rozmarzania, erozji i ścierania.

Wybór odpowiedniego materiału to jeden z pierwszych i najważniejszych kroków w procesie projektowania i budowy schodów terenowych.

Dane wskazują na szerokie spektrum zastosowań, od tradycyjnych rozwiązań po nowoczesne prefabrykaty, każdy z nich ma swoje miejsce i uzasadnienie.

Często stosowanym materiałem, zwłaszcza w bardziej naturalnych lub historycznych kontekstach, jest kamień naturalny.

Masywne bloki kamienne, często układane jako pojedyncze stopnie w gruncie lub na podbudowie, oferują niezrównaną trwałość i estetykę harmonizującą z otoczeniem.

Granit, bazalt czy piaskowiec (choć ten ostatni mniej odporny na erozję) są popularnymi wyborami, choć ich cena i pracochłonność obróbki bywają wysokie.

Klinkier drogowy to kolejna opcja, znana ze swojej wytrzymałości i odporności na ścieranie i warunki atmosferyczne.

Cegły klinkierowe, układane na odpowiedniej podbudowie i spoinowane mrozoodporną zaprawą, tworzą estetyczną i trwałą powierzchnię stopni, często spotykaną w parkach i na terenach rekreacyjnych.

Bardziej współczesne rozwiązania często opierają się na betonie i żelbecie.

Płyty betonowe lub gotowe elementy stopni, nierzadko z dodatkami poprawiającymi mrozoodporność i antypoślizgowość, są ekonomicznym i stosunkowo szybkim w montażu materiałem.

Krawężniki uliczne czy kostki betonowe również znajdują zastosowanie, często w bardziej użytkowych schodach na terenach osiedlowych, gdzie liczy się przede wszystkim funkcjonalność i koszt.

Ważnym elementem konstrukcji schodów terenowych jest podbudowa lub fundament.

Schody zewnętrzne nie mogą być po prostu ułożone bezpośrednio na gruncie rodzimym (chyba że jest to bardzo specyficzny, nienośny i jednorodny materiał skalny), ponieważ są narażone na osiadanie i co gorsza – przemarzanie.

Mróz działający na wilgotny grunt powoduje jego pęcznienie, a w efekcie nierównomierne wypychanie i niszczenie konstrukcji schodów, co tu dużo mówić, to bezwzględna walka z żywiołem.

Solidna podbudowa i fundament wykonana ze materiałów niezamarzliwych, takich jak tłuczeń kamienny, żwir, pospółka, a nawet żużel (choć rzadziej stosowany ze względów środowiskowych), zapewnia stabilne i mrozoodporne oparcie dla stopni.

Grubość podbudowy zależy od głębokości przemarzania gruntu w danym regionie oraz obciążenia, jakie schody będą przenosić, ale często wynosi kilkadziesiąt centymetrów.

Technologie budowy również są zróżnicowane.

Przy niewielkich różnicach poziomów terenu, schody można wykonać z ułożonych bezpośrednio na odpowiedniej podbudowie elementów, takich jak klinkier czy kamienne krawężniki.

Przy większych wysokościach lub w specyficznych lokalizacjach, jak skarpy ziemne budowli wodnych czy wysokie nasypy, często stosuje się schody wykonane z prefabrykatów betonowych lub żelbetowych.

Gotowe, typowe prefabrykaty pozwalają na szybszy montaż i zapewniają powtarzalność parametrów, co jest istotne w przypadku dużych inwestycji.

W budownictwie inżynierskim, zwłaszcza na przyczółkach mostów, murach oporowych czy zaporach, schody terenowe są w większości wykonywane jako monolityczne, związane konstrukcyjnie z główną budowlą.

Mogą to być schody płytowe (stopnie formowane na pochyłej płycie), policzkowe (stopnie między dwoma pionowymi ściankami policzkowymi) lub wspornikowe, wystające z masywu budowli.

Wykonanie monolityczne jest bardziej pracochłonne na etapie budowy (szalowanie, zbrojenie, betonowanie), ale zapewnia maksymalne zespolenie z konstrukcją główną, co jest kluczowe w przypadku budowli przenoszących duże obciążenia.

Co ciekawe, policzkowe schody prowadzące na koronę zapory przelewowej wymagają szczególnej precyzji wykonania, aby ich konstrukcja była integralną częścią zabezpieczeń hydrotechnicznych.

Wybór między monolitem a prefabrykatem często sprowadza się do balansu między kosztem, czasem realizacji i wymaganiami konstrukcyjnymi; nie ma tu uniwersalnej odpowiedzi.

W kontekście schodów terenowych, każdy materiał i technologia jest jak narzędzie w rękach inżyniera – musi być dobrany odpowiednio do zadania, warunków lokalnych i oczekiwań dotyczących trwałości i estetyki, pamiętając, że fundamentem zawsze będzie solidna podbudowa i fundament zdolna stawić czoła mrozowi i obciążeniom.

Inwestycja w jakość na tym etapie procentuje bezawaryjnym użytkowaniem przez dziesięciolecia, a oszczędności "na skróty" mszczą się szybko w postaci remontów i wymian.

Dylatacje i Spoczniki w Konstrukcji Schodów Terenowych

Beton, kamień, klinkier – te materiały wydają się nieruchome i niezmienne. Nic bardziej mylnego. W rzeczywistości, pod wpływem zmieniającej się temperatury, kurczą się i rozszerzają, co jest siłą równie nieubłaganą, co działanie wody czy grawitacji.

Właśnie dlatego w konstrukcjach wystawionych na warunki zewnętrzne, a schody terenowe są tego sztandarowym przykładem, szczeliny dylatacyjne są nie tylko zalecane, ale wręcz niezbędne.

Szczeliny te, często wypełnione elastycznym materiałem, pozwalają konstrukcji "oddychać", absorbując naprężenia wywołane zmianami temperatury.

Bez nich, wewnętrzne siły generowane przez rozszerzalność materiału prowadziłyby do niekontrolowanych pęknięć, rys i wykruszeń, szybko degradując trwałość i wygląd schodów.

Dane techniczne jasno określają, gdzie dylatacje powinny się znajdować i jakie odstępy należy zachować.

W biegach schodów składających się z typowych 7 do 9 stopni, między kolejnymi biegami wykonuje się szczelinę dylatacyjną.

To logiczne – koniec jednego biegu i początek drugiego to naturalne miejsca do rozdzielenia segmentów konstrukcyjnych.

Maksymalna odległość między dylatacjami w biegach schodów nie powinna przekraczać 20 metrów.

Co więcej, w miejscach szczególnie narażonych na nagrzewanie (np. stoki południowe) lub w innych specyficznych warunkach (niestabilne podłoże), odległości te mogą wymagać skrócenia, aby lepiej zarządzać siłami wewnętrznymi.

To kwestia analitycznego podejścia do lokalnych warunków – słońce to nie tylko światło, to potężne źródło energii termicznej oddziałującej na materiał.

Poza dylatacjami między biegami, kluczową rolę w schodach terenowych, zwłaszcza tych pokonujących znaczną różnicę poziomów, odgrywają spoczniki.

Spocznik to płaska platforma przerywająca bieg schodów, stanowiąca miejsce odpoczynku dla użytkowników.

Umieszczenie spoczników co 7 do 9 stopni (zgodnie z długością typowego, komfortowego biegu) jest standardową praktyką inżynierską i wymogiem wielu norm.

Ich obecność nie tylko poprawia ergonomię i bezpieczeństwo użytkowania (można zatrzymać się, odetchnąć, przepuścić innych), ale także pełni ważną funkcję konstrukcyjną.

W spocznikach również wykonuje się szczeliny dylatacyjne, które dodatkowo dzielą je na odcinki.

Te odcinki spocznika nie powinny być dłuższe niż 10 metrów.

Ten podział spocznika na mniejsze sekcje ma na celu dalsze ograniczenie długości "swobodnie" pracujących elementów konstrukcyjnych, redukując ryzyko powstawania rys skurczowych i termicznych w samej płycie spocznika.

Szczególną uwagę należy zwrócić na spoczniki na wysokich nasypach.

Nasypy są gruntami sztucznymi, które mogą podlegać znacznym osiadaniom w miarę upływu czasu i konsolidacji, nawet po zakończeniu budowy.

Spoczniki na takich nasypach muszą być zaprojektowane z myślą o możliwych odkształcenia konstrukcji pod wpływem osiadania gruntu.

Odpowiednie posadowienie spoczników, często na głębszych fundamentach lub palach, oraz przemyślane dylatacje w tych rejonach są kluczowe dla zachowania ciągłości i bezpieczeństwa całej konstrukcji schodów, zapobiegając na przykład "zerwaniu" biegu schodów od płyty spocznika w wyniku różnic w osiadaniu.

Dylatacje muszą być wykonane z materiałów trwałych i odpornych na warunki atmosferyczne, które zachowają elastyczność przez wiele lat.

Stosuje się specjalne listwy dylatacyjne lub wypełnienia na bazie mas bitumicznych czy elastomerowych.

Kluczowe jest, aby szczeliny dylatacyjne nie były miejscami, gdzie woda mogłaby swobodnie wnikać do konstrukcji i podbudowy, co wracamy do punktu o odwodnieniu.

Projektowanie dylatacji i spoczników to zatem nie tylko kwestia spełnienia norm, ale głębokiego zrozumienia fizyki materiałów i mechaniki gruntów, co przekłada się bezpośrednio na długowieczność i niezawodność schodów w trudnych warunkach terenowych.

Systemy Odwodnienia Schodów Terenowych

Jeśli jest jeden największy wróg schodów terenowych, to jest nim woda. Nie oszukujmy się, woda zawsze znajdzie drogę, a jej obecność w niewłaściwych miejscach w konstrukcji prowadzi do lawiny problemów – od erozji gruntu pod stopniami, przez pęcznienie podbudowy spowodowane mrozem, aż po wypłukiwanie zapraw i degradację materiałów.

Dlatego właśnie w schodach terenowych, a w szczególności tych zlokalizowanych na skarpach czy nasypach, niezbędne jest odwodnienie.

Nie ma tutaj miejsca na kompromisy czy myślenie "jakoś to będzie"; prawidłowy system drenażowy to polis ubezpieczeniowy dla całej konstrukcji i inwestycji.

Głównym celem systemów odwodnienia jest szybkie i skuteczne odprowadzenie wody opadowej i roztopowej z powierzchni schodów i ich bezpośredniego sąsiedztwa, zanim zdąży ona wyrządzić szkody.

Wytyczne techniczne jasno wskazują na konieczność zapewnienia odwodnienia, dostosowanego do szerokości biegu schodów.

W biegach o szerokości do 6 metrów, odwodnienie można wykonać z jednej strony schodów.

Zakłada się, że woda spływająca po stopniach (które powinny mieć niewielki spadek poprzeczny, rzędu 1-2%, w kierunku odwodnienia) dotrze efektywnie do jednego kanału zbierającego.

Dla schodów szerszych niż 6 metrów, odwodnienie powinno być zlokalizowane po obydwu stronach biegu.

Jest to logiczne; przy większej szerokości, woda ze środkowej części schodów miałaby zbyt daleką drogę do pokonania do jednego koryta, co zwiększałoby ryzyko zastoin i wchłaniania wody przez materiał stopni i fugi.

Istnieją różne metody wykonania odwodnienia, w zależności od lokalnych warunków, estetyki i dostępnych materiałów.

Jednym z tradycyjnych rozwiązań jest rów odwadniający obudowany trwałym materiałem, na przykład kamieniami połączonymi zaprawą cementową lub cegłami klinkierowymi na zaprawie.

Taki rów tworzy otwarty kanał, który zbiera wodę i kieruje ją w dół skarpy, z dala od konstrukcji schodów.

Współczesne budownictwo często wykorzystuje specjalne prefabrykaty betonowe tworzące korytka ściekowe.

Gotowe elementy koryt odwadniających są szybsze w montażu i zapewniają powtarzalność parametrów hydraulicznych, co jest istotne przy projektowaniu przepustowości systemu.

Czasem, w szczególnych przypadkach, stosuje się systemy odwodnienia podpowierzchniowego.

Może to być płytki rurociąg ułożony obok schodów, wykonany na przykład z perforowanych rur kamionkowych.

Taki system zbiera wodę przesiąkającą przez podbudowę i kieruje ją w bezpieczne miejsce, minimalizując ryzyko uszkodzeń spowodowanych obecnością wody pod konstrukcją.

Ważne jest, aby pamiętać, że sam system odwodnienia wzdłuż biegu schodów to tylko część sukcesu.

Ochrona przed wodą wymaga też zadbania o to, co dzieje się na górze i na dole schodów.

Woda spływająca z terenu powyżej schodów musi zostać przechwycona *zanim* dostanie się na pierwszy stopień, np. przez poprzeczne korytko lub wał ziemny kierujący wodę na boki.

Równie ważne jest odprowadzenie wody zebranej przez system odwodnienia schodów na samym dole, tak aby nie powodowała erozji u podstawy konstrukcji czy zalewania przyległego terenu.

Planując systemy odwodnienia, należy uwzględnić nie tylko ilość opadów, ale także rodzaj gruntu, nachylenie terenu i sposób zagospodarowania obszarów przyległych – wszystko, co może wpływać na ilość i drogę przepływu wody.

Wnioski płynące z inżynierskiej praktyki są jednoznaczne: zaniedbanie odwodnienia schodów terenowych, zwłaszcza na nachylonych powierzchniach, jest jak podpisanie wyroku śmierci dla całej konstrukcji. To nie jest opcja, to konieczność, fundament trwałości i bezpieczeństwa.
