Ruchome płytki na taras montaż bez kleju krok po kroku

Tarasy wentylowane z ruchomymi płytkami przeżywają w Polsce prawdziwy renesans, bo łączą to, czemu tradycyjne posadzki klejone nigdy nie mogły sprostać: łatwy demontaż, brak wilgoci technologicznej i natychmiastową gotowość do użytkowania. Każdy, kto kiedykolwiek skuwał popękane gresy albo walczył z wykwitami w spoinach, rozumie tę frustrację aż za dobrze. Poniższy tekst nie jest powierzchownym przeglądem katalogów, lecz inżynierskim rozbiorem systemu, w którym ciężar własny płytki, regulowany wspornik i fizyka wentylacji grawitacyjnej współpracują jak precyzyjny mechanizm. Wszystkie parametry, granice obciążeń i detale montażowe wynikają z konkretnych norm, a nie z intuicji wykonawcy.

• Podkładki tarasowe SMART i wsporniki regulowane serce systemu ruchomych płytek
• Jak ułożyć ruchome płytki na tarasie krok po kroku
• Ruchome płytki na taras zalety, wady i najczęstsze błędy montażu

Podkładki tarasowe SMART i wsporniki regulowane serce systemu ruchomych płytek

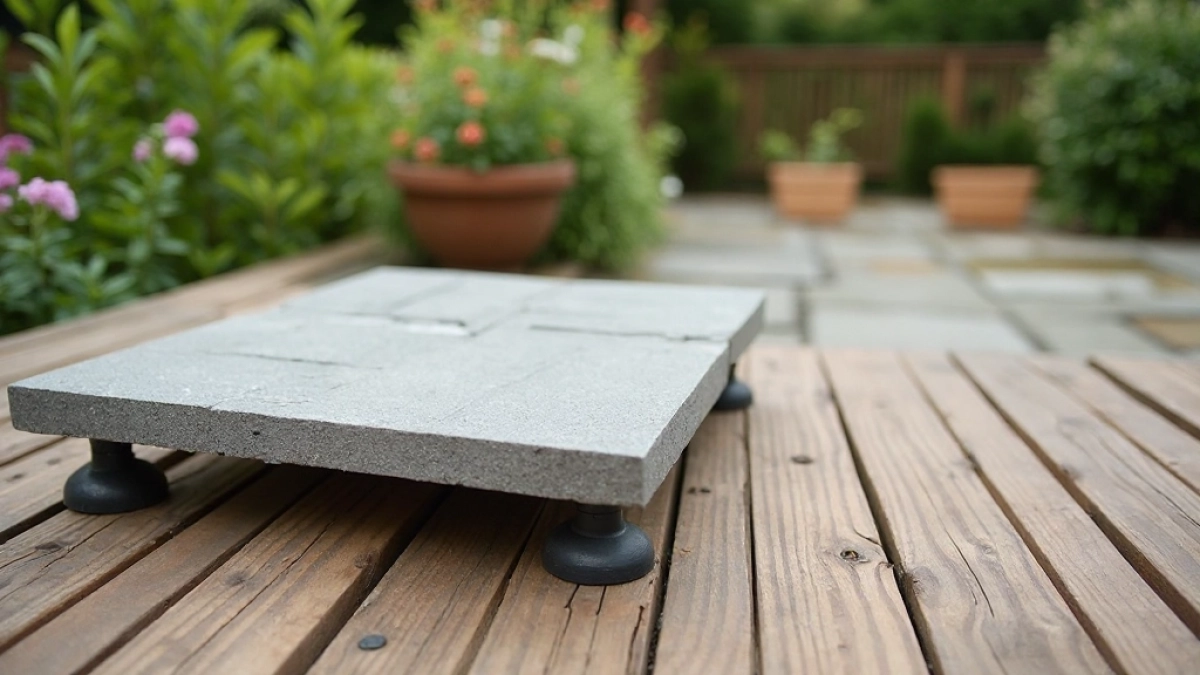

Idea jest zaskakująco prosta, choć jej konsekwencje obliczeniowe potrafią przysporzyć bólu głowy. Płytka ceramiczna lub betonowa spoczywa na nóżkach wspornika, a przestrzeń pod nią pozostaje otwarta. Ciężar własny płyty dociska ją do główki podkładki, siła tarcia statycznego blokuje przesuw, a brak spoiny klejowej eliminuje naprężenia skurczowe, które w klasycznej posadzce tarasowej odpowiadają za 80% spękań.

Wspornik regulowany to w rzeczywistości śruba z nakrętką obrotową i talerzem o średnicy zazwyczaj 100, 150 lub 200 mm. Skok gwintu pozwala na zmianę wysokości od 8-10 mm w wersji ultra-niskiej do ponad 400 mm w wersjach wysokich. Przy talerzu 150 mm i czterech nogach jedna płyta 60 × 60 cm rozkłada obciążenie punktowe na powierzchnię 0,0225 m², co przy masie własnej 14 kg daje nacisk rzędu 6,2 kPa. Wartość ta mieści się w granicach dopuszczalnych dla izolacji bitumicznej zgrzewalnej i membran EPDM.

Podkładki SMART, znane też jako podkładki samopoziomujące, mają dodatkowy element: pęknięcie kontrolowane w główce, które pozwala główce odchylać się do 5%. Dzięki temu system kompensuje nierówności podłoża do około 7% spadku. Mechanizm działa, bo tworzywo o odpowiedniej twardości (zazwyczaj PP z 20% włókna szklanego) ugina się sprężyście, a nie plastycznie, więc po obciążeniu płytą powraca do położenia wyjściowego.

Kluczowy parametr to nośność pojedynczego wspornika. Producenci podają wartości od 800 do 2200 kg, ale realne wartości użytkowe są niższe, bo trzeba uwzględnić współczynnik bezpieczeństwa 1,6 wymagany przez Eurokod 1. Przy tarasie 20 m² i płytach 60 × 60 cm o masie 14 kg każda mamy 56 płyt, czyli 224 punkty podparcia. Łączna nośność systemu sięga 180 ton, a to oznacza 9-krotny zapas w stosunku do obciążenia użytkowego 250 kg/m² przewidzianego dla tarasów przydomowych wg PN-EN 1991-1-1.

Montaż wsporników na papie termozgrzewalnej wymaga podkładek ochronnych z filcu polipropylenowego o grubości 3 mm. Bez nich krawędź talerza pod obciążeniem punktowym przetnie papę w ciągu 2-3 sezonów. To najczęstsza przyczyna przecieków, nie sama membrana.

Jak ułożyć ruchome płytki na tarasie krok po kroku

Przygotowanie podłoża decyduje o trwałości całego systemu, więc nie warto tu oszczędzać czasu. Betonowa płyta tarasowa musi mieć spadek 1,5-2% w kierunku od budynku, co odpowiada 15-20 mm na metr bieżący. Spadek mniejszy niż 1% spowoduje zastoiny wody pod płytami, większy niż 3% utrudni stabilizację płyt i zwiększy ryzyko zsuwania się przy braku krawężnika.

Pierwszy krok to mycie ciśnieniowe podłoża przy 150-200 bar, żeby usunąć mleczko cementowe i luźne frakcje. Po wyschnięciu (minimum 48 godzin) nakłada się grunt bitumiczny w ilości 0,3 l/m², a po jego utwardzeniu zgrzewa papę podkładową z posypką mineralną. Zakładki poprzeczne minimum 8 cm, wzdłużne 10 cm, z wywinięciem na ścianę do wysokości 15 cm ponad planowany poziom płyt.

Układ wsporników wyznacza się sznurkiem i laserm. Pierwszy rząd stawia się przy krawędzi tarasu, zachowując dystans 5-10 mm od ściany na dylatację obwodową. Odległość między wspornikami zależy od formatu płyty: dla 60 × 60 cm optymalne rozstawy to 30 cm wzdłuż krawędzi i tyle samo w poprzek, co daje cztery punkty podparcia na płytę. Przy 80 × 80 cm potrzeba sześciu punktów w układzie 3 × 2.

Regulacja wysokości odbywa się przez obrót nakrętki wspornika, a precyzję zapewnia poziomica laserowa ustawiona na rzędnej docelowej minus grubość płyty. Różnica wysokości między sąsiednimi płytami nie może przekraczać 2 mm, bo inaczej przy chodzeniu będzie słychać klapanie. Wsporniki SMART kompensują tę różnicę automatycznie do 5%, ale tylko wtedy, gdy są wstępnie wyregulowane w poziomie z dokładnością do 1 mm.

• Narożniki i krawędzie wymagają wsporników o zwiększonej nośności (min. 1500 kg/szt.)
• Przy formacie 120 × 60 cm stosuje się wsporniki co 40 cm, dając pięć punktów podparcia
• Szczeliny między płytami 3-5 mm pozwalają na swobodną pracę termiczną
• Przycinanie płyt przy krawędzi wykonuje się szlifierką kątową z tarczą diamentową ciągłą

Ostatni etap to stabilizacja obwodowa. Płyty przy krawędzi tarasu, gdzie nie ma ściany ani balustrady, mocuje się klejem montażowym do listwy krawędziowej aluminiowej lub stosuje się obciążenie mechaniczne w postaci bloczków betonowych ukrytych pod płytami. Bez tego wiatr o sile 8 w skali Beauforta potrafi przesunąć nieobciążoną krawędź o 4-6 mm w ciągu godziny.

Ruchome płytki na taras zalety, wady i najczęstsze błędy montażu

Największą zaletą systemu jest możliwość zdjęcia dowolnej płyty w 30 sekund bez kucia. To nie wygoda, lecz konieczność przy serwisowaniu odwodnień liniowych lub naprawie hydroizolacji. Wentylowana przestrzeń pod płytami pełni rolę kanału suszącego: wilgoć z podłoża odparowuje konwekcyjnie, bo ciepłe powietrze podgrzane przez słońce unosi się ku krawędziom i wypływa przez szczeliny między płytami. Sprawność tego procesu sięga 0,8 kg wody na m² na dobę przy temperaturze 25°C i wietrze 3 m/s.

Wadą jest akustyka. Płyta na wsporniku to membrana rezonansowa, a każdy krok generuje dźwięk o natężeniu 55-65 dB w odległości 1 m. W budynkach wielorodzinnych taras na piętrze bez dodatkowej izolacji akustycznej od spodu (wełna mineralna 40 mm między legarami stropu) będzie przeszkadzał sąsiadom poniżej. Norma PN-EN ISO 717-2 wymaga dla stropów międzykondygnacyjnych izolacyjności L'nT,w ≤ 48 dB, a sam wspornik obniża ją zaledwie o 3-5 dB, więc bez dodatkowej warstwy akustycznej normy się nie spełni.

Drugą wadą jest ograniczenie wysokości. Minimalna grubość płyty w systemie to 20 mm, optymalna 30-40 mm. Przy różnicy poziomów tarasu względem progu drzwiowego poniżej 50 mm trzeba szukać rozwiązań niskoprofilowych albo zrezygnować z systemu. Próg drzwi balkonowych wg WT 2021 nie może wystawać więcej niż 25 mm ponad posadzkę, co zostawia 25 mm na wspornik i membranę.

Najczęstszym błędem jest brak dylatacji obwodowej. Płyty ceramiczne rozszerzają się termicznie o 0,6 mm na metr bieżący przy różnicy temperatur 50°C. Na tarasie 5 m bez szczeliny obwodowej narasta naprężenie ściskające rzędu 1,5 mm/m, co wypycha płyty ku krawędzi i odkształca wsporniki. Zasada jest prosta: zostaw 5-8 mm szczeliny przy każdej pionowej przegrodzie i wypełnij ją sznurem dylatacyjnym z pianki PE.

Drugim błędem jest stosowanie płyt o nasiąkliwości powyżej 3% bez impregnacji. Mróz w cyklach zamrażania i rozmrażania potrafi rozszczelnić strukturę ceramiki w ciągu dwóch zim, a płyta traci wtedy 40% wytrzymałości na zginanie. Bezpieczne są płytki klasy AIa (nasiąkliwość

Trzeci błąd to montaż wsporników bezpośrednio na styropianie. Grafitowy polistyren EPS 100 ma wytrzymałość na ściskanie 100 kPa, ale pod punktowym obciążeniem wspornika odkształca się plastycznie o 2-3 mm w ciągu roku, a po pięciu latach różnica poziomów sąsiednich płyt sięga 6 mm, co wyraźnie słychać przy chodzeniu. Rozwiązaniem jest warstwa rozkładająca z płyty OSB 18 mm lub wylewka dociskowa 40 mm na warstwie poślizgowej z folii PE.

Wentylacja pod płytami wymaga ciągłości, bo inaczej zamiast suszenia dostajemy kondensację. Wlot powietrza przy krawędzi tarasu musi mieć przekrój minimum 20 cm² na metr bieżący krawędzi. Najprostsze rozwiązanie to zostawienie szczeliny 10 mm przy listwie okapowej i zabezpieczenie jej siatką aluminiową o oczku 4 mm, która blokuje owady, ale przepuszcza powietrze z oporem hydraulicznym poniżej 5 Pa przy przepływie 0,01 m³/s.

Przy wyborze płyt warto zwrócić uwagę na klasę antypoślizgowości R11 lub wyższą wg DIN 51130. Taras to strefa mokra przez pół roku, a płyta o R9 staje się śliska jak lodowisko po pierwszym deszczu. R11 zapewnia współczynnik tarcia statycznego μ ≥ 0,42 na mokrej powierzchni, co spełnia wymagania BGR 181 dla stref roboczych na zewnątrz.

Koszt całego systemu w 2024 roku waha się od 280 do 520 PLN/m² łącznie z robotą, przy czym sama robocizna stanowi 35-45% tej kwoty. W porównaniu z tradycyjnym tarasem na kleju (220-380 PLN/m²) system wentylowany jest droższy o 25-30%, ale oszczędza koszt skuwania starej posadzki w przyszłości, który sam sięga 120-180 PLN/m².

Demontaż tarasu wentylowanego o powierzchni 30 m² zajmuje dwóm osobom 4 godziny, łącznie ze zdjęciem płyt, złożeniem wsporników i zwinięciem membrany. Ta sama powierzchnia tradycyjnej posadzki do skucia to 2 dni pracy młotem pneumatycznym, hałas 95-105 dB i 1,8 tony gruzu do wywiezienia. Przy remoncie lub sprzedaży nieruchomości ta różnica ma wymiar czysto praktyczny.

Z punktu widzenia prawa budowlanego taras wentylowany o powierzchni do 50 m² i wysokości do 2 m ponad terenem nie wymaga pozwolenia na budowę, a jedynie zgłoszenia, o ile nie zmienia bryły budynku. Warunek: konstrukcja tarasu nie może obciążać stropu powyżej wartości dopuszczalnych określonych w projekcie. Przy remoncie starego tarasu bez ingerencji w elementy nośne wystarczy zgłoszenie robót budowlanych, bez konieczności dołączania projektu.

System ruchomych płytek na tarasie sprawdza się tam, gdzie liczy się czas, dostęp do podłoża i odporność na mróz bez dramatycznych spękań. Warto go rozważyć przy remoncie starej posadzki, tarasie nad pomieszczeniem ogrzewanym lub na dachu, gdzie tradycyjne klejenie ceramiki jest technicznie ryzykowne i czasochłonne.

Źródła: PN-EN 1991-1-1 (Eurokod 1: Oddziaływania na konstrukcje), PN-EN 14411 (Płytki ceramiczne definicje, klasyfikacja, właściwości i ocena zgodności), PN-EN ISO 717-2 (Akustyka budowlana), DIN 51130 (Badanie antypoślizgowości posadzek), BGR 181 (Przepisy BHP dla stref roboczych), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (WT 2021).
