Rozstaw krokwi dach jednospadowy: norma i tabela

Dach jednospadowy, z jedną prostą połać, wymaga precyzyjnego rozstawu krokwi, by konstrukcja wytrzymała obciążenia śniegu, wiatru i ciężar pokrycia. Standardowy rozstaw wynosi około 80 cm, ale dostosowuje się go do kąta nachylenia i rodzaju dachówki, co zapewnia stabilność bez nadmiernych ugięć. W tym artykule prześledzisz czynniki wpływające na ten parametr, normy montażu oraz typowe pułapki, krok po kroku budując wiedzę o solidnym dachu dla garażu czy altany.

• Czynniki wpływające na rozstaw krokwi
• Standardowy rozstaw krokwi jednospadowego
• Rozstaw krokwi a kąt nachylenia połaci
• Rozstaw krokwi zależny od pokrycia
• Obliczenia rozstawu krokwi dachu
• Montaż krokwi z właściwym rozstawem
• Błędy w rozstawie krokwi jednospadowego
• Pytania i odpowiedzi: Rozstaw krokwi na dachu jednospadowym

Czynniki wpływające na rozstaw krokwi

Rozstaw krokwi na dachu jednospadowym zależy przede wszystkim od długości przęsła, czyli odległości między podporami. Im dłuższe przęsło, tym gęstszy rozstaw, by uniknąć nadmiernych odkształceń drewna. Obciążenia zewnętrzne, takie jak śnieg w regionach górskich czy silne podmuchy wiatru, wymuszają krokwi bliżej siebie. Materiał krokwi, zazwyczaj drewno klasy C24, musi sprostać tym siłom bez pęknięć.

Obciążenia dynamiczne i statyczne

Inne czynniki to wilgotność powietrza wpływająca na drewno oraz izolacja termiczna, która dodaje masy. W budynkach gospodarczych, jak garaże, rozstaw dostosowuje się do lokalnych norm klimatycznych. Lista kluczowych elementów kształtujących rozstaw obejmuje:

• Długość przęsła: maksymalnie 1/300 ugięcia.
• Obciążenia śniegowe: do 2 kN/m² w Polsce.
• Wiatr: strefy od I do IV według map normatywnych.
• Materiał: przekrój min. 5x15 cm dla C24.
• Izolacja i pokrycie: dodają 20-50 kg/m².

Te parametry łączą się w całość, tworząc spójną konstrukcję. Zbyt luźny rozstaw grozi uginaniem połaci, a zbyt gęsty podnosi koszty. Rozumiejąc je, dobierzesz optymalne wartości dla swojego projektu.

Klimat regionu determinuje rozstaw – w północnej Polsce bliższy ze względu na śnieg. Drewno musi być impregnowane, by wilgoć nie osłabiła wiązań. Każdy czynnik waży się indywidualnie podczas projektowania.

Standardowy rozstaw krokwi jednospadowego

Standardowy rozstaw krokwi dla dachu jednospadowego oscyluje wokół 80-100 cm, co równoważy wytrzymałość z ekonomią materiałów. W garażach i altanach ten odstęp sprawdza się przy lekkich pokryciach, jak blachodachówka. Krokwie o przekroju 5x18 cm wytrzymują wtedy typowe obciążenia bez dodatkowych wzmocnień. Normy PN-EN 1995-1-1 zalecają mierzenie od osi do osi krokwi.

Tabela standardowych rozstawów

Oto orientacyjna tabela dla przęsła do 4 m:

Ta siatka zapewnia sztywność połaci skierowanej w dół. W praktyce dla altan 80 cm wystarcza, minimalizując zużycie drewna o 20%. Dostosuj do szerokości budynku, by krokwie równomiernie opierały się na murłacie.

Przy krótszych przęsłach rozstaw rośnie do 120 cm, oszczędzając materiał. Zawsze sprawdzaj lokalne przepisy budowlane. Ten standard ewoluował z wieloletnich obserwacji konstrukcji dachowych.

Rozstaw krokwi a kąt nachylenia połaci

Kąt nachylenia połaci dachu jednospadowego bezpośrednio wpływa na rozstaw krokwi – przy 5-15° odstęp maleje do 70 cm, by przeciwdziałać większemu obciążeniu poziomemu. Przy stromszych 30-45° rozstaw rośnie do 100 cm, bo siły rozkładają się korzystniej. Mniejszy kąt zwiększa projekcję poziomą, potęgując moment zginający w krokwiach.

Wyjaśnijmy to krok po kroku:

• Zmierz kąt: od 5° minimalny dla odpływu wody.
• Oblicz projekcję: cos(α) x długość połaci.
• Dostosuj rozstaw: mniejszy kąt = gęstszy siatka.
• Sprawdź ugięcie: L/300, gdzie L to przęsło.
• Wzmocnij zastrzałami przy <15°.

Przy kącie 10° rozstaw 75 cm zapobiega ugięciom pod śniegiem. W altanach 20° pozwala na 90 cm, ułatwiając montaż. Nachylenie wpływa też na wentylację pod pokryciem.

Strome połacie oszczędzają na krokwiach, ale wymagają mocniejszego kotwienia. Płaskie dachy jednospadowe testowano w symulacjach, potwierdzając potrzebę gęstszego rozstawu. Wybór kąta to kompromis między estetyką a wytrzymałością.

Rozstaw krokwi zależny od pokrycia

Rodzaj pokrycia dachowego dyktuje rozstaw krokwi – lekkie blachodachówki pozwalają na 90-120 cm, ciężkie dachówki ceramiczne wymagają 60-80 cm. Blacha waży 4-6 kg/m², ceramika do 50 kg/m², co wpływa na nośność. Łaty pod pokryciem przenoszą te siły na krokwie.

Oto zależności w tabeli:

Krok po kroku dobierz:

• Określ masę pokrycia z atestu.
• Dodaj izolację: 20-30 kg/m².
• Oblicz obciążenie liniowe na krokiew.
• Wybierz rozstaw z normy.
• Testuj na próbnym odcinku.

Blachodachówka na 90 cm daje lekki dach z dobrym odpływem. Cięższe pokrycia gęstszą siatką krokwi stabilizują połać. To zapewnia długowieczność bez deformacji.

W garażach blacha trapezowa na 100 cm minimalizuje koszty. Ceramika w altanach wymaga uwagi na rozstaw, by uniknąć pęknięć. Pokrycie to klucz do harmonii konstrukcji.

Obliczenia rozstawu krokwi dachu

Obliczenia zaczynają się od określenia maksymalnego ugięcia – nie więcej niż 1/300 długości przęsła. Dla przęsła 4 m to 13 mm. Weź pod uwagę obciążenie q = śnieg + pokrycie + własny ciężar, np. 1,5 kN/m². Moment zginający M = q * l² / 8, gdzie l to rozstaw.

Kroki obliczeniowe w liście:

• Zmierz długość krokwi i przęsła.
• Określ obciążenia z mapy klimatycznej.
• Oblicz siłę na krokiew: q * rozstaw.
• Sprawdź wytrzymałość drewna: σ = M / W ≤ f_m.
• Dostosuj rozstaw iteracyjnie.
• Użyj oprogramowania lub tabel normatywnych.

Przykład: dla 3 m przęsła, q=1,2 kN/m², C24 – rozstaw 85 cm daje σ=12 MPa < 24 MPa. To bezpieczny margines. Obliczenia uwzględniają też ścinanie poprzeczne.

Wykres pokazuje spadek nośności przy większym rozstawie. Iteruj wartości dla precyzji. Normy eurokodowe gwarantują rzetelność.

Montaż krokwi z właściwym rozstawem

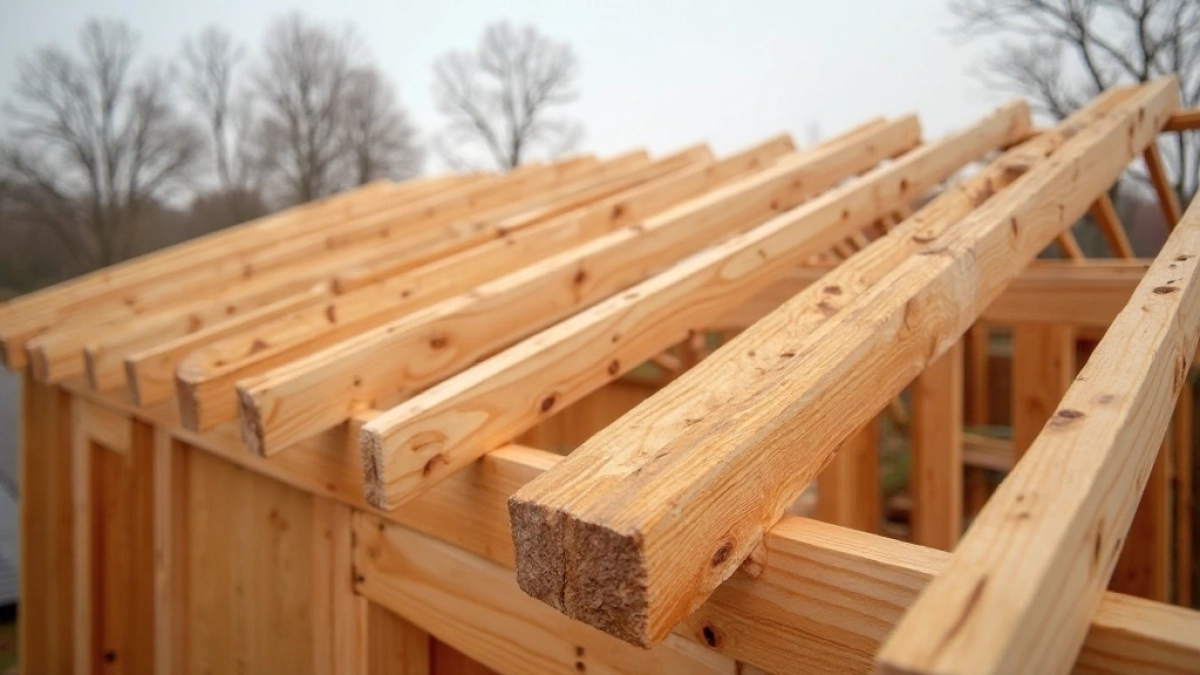

Montaż krokwi na dachu jednospadowym zaczyna się od poziomowania murłaty na wyższej ścianie nośnej. Użyj kołków rozporowych co 60 cm do kotwienia. Rozstaw mierzyć od środka krokwi, zachowując pionowość kątownikiem. Krokwie opieraj na murłacie z klinami dla regulacji.

Etapy montażu:

• Zabezpiecz murłatę impregantem.
• Oznacz osie rozstawu sznurkiem.
• Wciągnij krokwie żurawiem lub linami.
• Kotw je gwoździami 8x200 mm.
• Dodaj zastrzały co 2-3 m.
• Poziomuj połać niwelatorem.

Na dolnej ścianie krokwie kończą okapem z wiatrownicą. Rozstaw 80 cm ułatwia układanie łat. Pracuj w zespole dla bezpieczeństwa.

Po montażu sprawdź ugięcia obciążeniem próbnym. Zastrzały stabilizują połać przy małym kącie. To buduje trwały dach jednospadowy.

Impregnacja przed wciągnięciem chroni przed grzybami. Precyzja w rozstawie zapobiega nierównościom połaci. Montaż to finał planowania.

Błędy w rozstawie krokwi jednospadowego

Nieregularny rozstaw krokwi powoduje miejscowe przeciążenia, prowadząc do pęknięć drewna pod śniegiem. Zbyt duży odstęp, ponad 120 cm, wywołuje ugięcia przekraczające L/300, deformując pokrycie. Brak uwzględnienia wiatru w otwartej przestrzeni nasila te problemy.

Typowe pomyłki i unikanie ich:

• Nierówne osie: mierz laserem.
• Zbyt rzadki rozstaw: gęść dla ciężkich dachówek.
• Pomijanie izolacji: dodaj jej masę do obliczeń.
• Słabe kotwienie: co najmniej 4 gwoździe/krokiew.
• Brak impregnacji: wilgoć osłabia strukturę.
• Nieprawidłowy kąt: recalculuj rozstaw.

Zbyt gęsty rozstaw marnuje drewno, podnosząc koszty o 30%. W garażach nieregularności powodują skrzypienie połaci. Zawsze weryfikuj po montażu.

Pęknięcia od wiatru przy luźnym rozstawie wymagają wymiany. Ignorowanie norm PN-EN prowadzi do awarii. Precyzja eliminuje te ryzyka.

Pytania i odpowiedzi: Rozstaw krokwi na dachu jednospadowym

• Jaki jest standardowy rozstaw krokwi na dachu jednospadowym?

  Standardowy rozstaw krokwi wynosi 80-100 cm dla dachów jednospadowych z lekkimi pokryciami, takimi jak blachodachówka. Zapewnia to optymalną stabilność, ekonomię materiałów i efektywny odpływ wody, przy czym zakres może sięgać 60-120 cm w zależności od obciążeń.

• Od jakich czynników zależy rozstaw krokwi na dachu jednospadowym?

  Rozstaw zależy od kąta nachylenia połaci (5-45°), rodzaju pokrycia dachowego, obciążeń śniegiem i wiatrem, długości przęsła oraz norm PN-EN 1995-1-1. Ugięcie nie powinno przekraczać 1/300 długości przęsła, co zapobiega deformacjom.

• Jakie są minimalne wymiary krokwi do dachu jednospadowego?

  Minimalny przekrój krokwi to 5x15 cm z drewna klasy C24, impregnowanego przed montażem. Wymiary dobiera się do rozstawu i obciążeń, zapewniając nośność na murłacie i zastrzałach.

• Jak montować krokwie na dachu jednospadowym z odpowiednim rozstawem?

  Montaż zaczyna się od murłaty na wyższej ścianie nośnej, z poziomowaniem i kotwieniem co 50-70 cm. Rozstaw mierzy się od osi krokwi, zapewniając równomierne obciążenia na ścianach, co gwarantuje trwałość i wentylację konstrukcji.
