Rolety na okno z wywietrznikiem: jak dobrać i zamontować bez błędów

Masz nowe okno z nawiewnikiem i stoisz przed dylematem: zasłonić je roletą czy zostawić kratkę wolną, żeby nie naruszyć wentylacji. To napięcie między prywatnością a zdrowym powietrzem w domu spędza sen z powiek tysiącom osób po wymianie stolarki, a rynkowe opisy rzadko tłumaczą, dlaczego jedna roleta działa, a inna blokuje przepływ już po tygodniu.

• Czym jest nawiewnik i dlaczego utrudnia montaż rolety
• Jaka roleta na okno z nawiewnikiem: porównanie typów
• Pomiar okna z nawiewnikiem pod roletę: instrukcja krok po kroku
• Montaż rolety bezinwazyjnej na okno z wywietrznikiem
• Najczęstsze błędy przy wyborze i montażu
• Akustyka i sezonowość: co zimą, co latem
• Rekomendacja końcowa

Czym jest nawiewnik i dlaczego utrudnia montaż rolety

Nawiewnik okienny to niewielkie urządzenie wbudowane w górną część ramy, które dostarcza świeże powietrze do wnętrza. Zajmuje od 20 do 40 mm wysokości profilu, a jego kratka chroni przed owadami i deszczem. W nowym budownictwie jego obecność wynika wprost z przepisów: § 149 rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, nakazuje zapewnić nawiewanie do pomieszczeń wentylowanych mechanicznie wywiewnie. Bez nawiewnika pomieszczenie staje się podciśnieniowe, a komin wentylacyjny cofa zużyte powietrze z powrotem do mieszkania.

Producenci oferują trzy główne warianty. Higrosterowany sam reaguje na wilgotność: gdy rośnie, automatycznie otwiera przepustnicę. Ciśnieniowy działa odwrotnie, otwierając się przy różnicy ciśnień generowanej przez wiatr. Ręczny wymaga pokręcenia pokrętłem lub przesunięcia suwaka. Każdy z nich zabiera tę samą przestrzeń w ramie, ale higrosterowany ma najgrubszy korpus, bo mieści taśmę higroskopijną z nylonu lub poliuretanu, która deformuje się pod wpływem wilgoci. To taśma o grubości 3 mm powoduje, że przy zakupie rolety trzeba liczyć się z marginesem błędu.

Dla montażu rolety kluczowy jest wymiar nazywany „martwą strefą" - to odcinek od górnej krawędzi skrzydła do kratki nawiewnika, wynoszący zwykle 15 do 25 mm. Roleta musi zmieścić się w pozostałej przestrzeni, inaczej jej kaseta lub tkanina będzie kolidować z przepływem powietrza. Według normy PN-EN 13141-1 przepustnica nawiewnika powinna zachować minimum 70% pola przekroju nawet po zamontowaniu osłony, bo inaczej tracimy gwarancję prawidłowej wymiany powietrza.

Niektórzy inwestorzy rozważają zatkanie nawiewnika, żeby zyskać miejsce na klasyczną roletę. To poważny błąd: w lokalach z wentylacją grawitacyjną prowadzi do zaparowanych szyb, pleśni w narożnikach i cofania się zapachów z łazienki. W budynkach z rekuperacją nawiewnik w oknie pełni jedynie funkcję awaryjną, ale jego usunięcie wymaga projektu zamiennego i zgłoszenia do nadzoru budowlanego, bo traktowane jest jak zmiana istotnych parametrów wentylacji.

Jaka roleta na okno z nawiewnikiem: porównanie typów

Rynek oferuje siedem sprawdzonych wariantów, z których każdy inaczej radzi sobie z ograniczoną przestrzenią ramy. Poniższa tabela zbiera najważniejsze parametry w jednym miejscu.

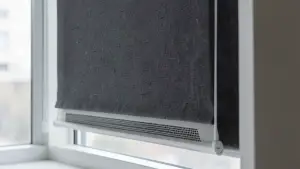

Mini materiałowa sprawdza się tam, gdzie liczy się niska cena i szybki montaż. Jej tkanina o gramaturze 110 do 140 g/m² nawijana jest na wałek średnicy 17 mm, dzięki czemu cały mechanizm zajmuje mniej niż 20 mm. Kiedy NIE stosować: w pokojach z silnym nasłonecznieniem od południa, bo cienka tkanina przepuszcza 30% promieniowania i blaknie po dwóch sezonach.

Plisowana DUO to najbardziej elastyczne rozwiązanie inżynieryjne. Składa się z dwóch warstw tkaniny połączonych poziomymi sznurkami, które pozwalają zasłonie zatrzymać się w dowolnym miejscu, w tym poniżej nawiewnika, bez utraty kształtu. Plisa zachowuje stabilność dzięki rdzeniowi z poliuretanu o twardości 80 Shore'a, który zapobiega marszczeniu. Gdzie nie montować: na oknach narażonych na silne podmuchy wiatru, bo lekka konstrukcja może odkształcić się przy różnicy ciśnień powyżej 15 Pa.

Kaseta ALU to wybór dla wymagających. Aluminiowa obudowa o grubości 22 mm chroni tkaninę przed kurzem, a boczne prowadnice eliminują prześwity. Materiał kasety to stop EN AW-6060 z anodowaną powłoką 15 μm, odporną na UV. Kiedy odpuścić: w mieszkaniach, gdzie planujemy wymianę okien w ciągu 3 lat, bo montaż kasety wymaga wiercenia lub mocnych taśm 3M VHB, które zostawiają ślady po demontażu.

Tabela kompatybilności: typ okna × typ rolety

Pomiar okna z nawiewnikiem pod roletę: instrukcja krok po kroku

Błędny pomiar to najczęstsza przyczyna zwrotów i reklamacji w segmencie rolet okiennych. W przypadku okien z nawiewnikiem margines błędu wynosi zaledwie 2 mm, bo każdy milimetr wpływa na to, czy kaseta zmieści się między szybą a kratką.

Krok 1: Zmierz szerokość szyby w trzech miejscach: górze, środku i dole. Użyj miarki stalowej z dokładnością do 1 mm, nigdy zwykłej centymetrówki. Do zamówienia podaj najmniejszy wymiar, bo roleta musi zmieścić się w najwęższym punkcie.

Krok 2: Zmierz wysokość od dolnej krawędzi nawiewnika, nie od góry ramy. To kluczowa różnica, o której zapomina większość kupujących. Nawiewnik to martwa strefa, roleta musi zaczynać się poniżej niego. Zmierz odległość od dolnej krawędzi kratki do parapetu i odejmij 5 mm na swobodne opuszczanie.

Krok 3: Sprawdź grubość ramy. Standardowe profile PVC mają 70 do 80 mm grubości skrzydła. Jeśli rama jest cieńsza niż 15 mm, montaż bezinwazyjny nie będzie stabilny i potrzebna będzie kaseta przykręcana, co oznacza ingerencję w profil.

Krok 4: Zmierz odległość nawiewnik - szyba. To odstęp w płaszczyźnie ramy, który musi pomieścić kasetę lub prowadnicę. Minimum to 30 mm dla kasety ALU, 18 mm dla mini. Bez tej przestrzeni roleta będzie blokować kratkę od strony pomieszczenia.

Krok 5: Przetestuj luz. Zamknij okno i spróbuj wcisnąć palec między ramę a szybę w miejscu, gdzie ma być kaseta. Jeśli palec nie wchodzi na 25 mm, kaseta nie wejdzie. Test jest szybszy niż szukanie specyfikacji producenta.

Checklist pomiarowa do wydruku: szerokość szyby w 3 punktach, wysokość od dolnej krawędzi nawiewnika do parapetu minus 5 mm, grubość ramy (min. 15 mm), odległość nawiewnik-szyba (min. 18 mm dla mini, 30 mm dla kasety ALU), test palcem luzu. Zapisz wymiary w formacie: szerokość × wysokość × grubość ramy × odstęp kratki.

Montaż rolety bezinwazyjnej na okno z wywietrznikiem

Montaż bezinwazyjny oznacza, że nie wiercisz w ramie, nie przykręcasz śrub, nie zostawiasz śladów. Wykorzystuje uchwyty napinające lub taśmę rzepową 3M Dual Lock, które trzymają mechanizm na ramie dzięki tarciu i sile sprężystej. To rozwiązanie popularne w wynajmowanych mieszkaniach i wśród osób, które nie chcą tracić gwarancji na okna.

Krok 1: Oczyść ramę. Użyj szmatki nasączonej izopropanolem, nigdy środków na bazie acetonu, bo zmatowi powierzchnię PCV. Po odtłuszczeniu ramiona uchwytów lepiej przylegają i nie ześlizgują się w ciągu pierwszego tygodnia.

Krok 2: Załóż uchwyty na ramę. Rozstaw je symetrycznie, w odległości 10 cm od narożników kasety. Na ramie o szerokości 50 cm potrzebne są dwa uchwyty, powyżej 80 cm trzy, a powyżej 120 cm cztery. Rozstaw wpływa na rozkład sił naciągu tkaniny i zapobiega jej „wybrzuszaniu" się w środku.

Krok 3: Włóż kasetę w uchwyty. Usłyszysz charakterystyczne kliknięcie zapadki. Sprawdź, czy kaseta nie dotyka nawiewnika, dotykając jej powierzchni po zamontowaniu. Minimalny odstęp 5 mm zapewnia, że roleta nie blokuje wypływu powietrza, a kratka nawiewnika nie haczy o tkaninę.

Krok 4: Zamontuj prowadnice boczne. W roletach kasetowych prowadnice z PVC o grubości 1 mm wsuwa się pod uszczelkę okna. Dzięki temu roleta nie odstaje od szyby i nie przepuszcza światła po bokach. W wariancie mini prowadnice często są zastępowane linkami stalowymi o średnicy 1,5 mm, które napinają tkaninę.

Krok 5: Przetestuj ruch. Opuść roletę pięć razy z pełną prędkością, sprawdzając, czy nie ociera o kratkę nawiewnika. Pocieranie powoduje szybkie przetarcie tkaniny w górnym odcinku, bo mechaniczna interakcja z plastikiem kratki generuje mikrowibracje o częstotliwości 30 Hz, niszczące włókna poliestrowe.

Nie montuj rolety, jeśli rama jest starsza niż 15 lat, plastik żółknie, a w narożnikach widać mikropęknięcia. W takim oknie uchwyt napinający wygeneruje naprężenie 8 do 12 N na punkt styku, co przy osłabionej strukturze PVC może doprowadzić do wyłamania fragmentu profilu. Wymiana okna w takiej sytuacji jest bezpieczniejsza niż ryzyko.

Najczęstsze błędy przy wyborze i montażu

Mierzenie od górnej krawędzi ramy zamiast od dolnej krawędzi nawiewnika powoduje, że roleta zachodzi na kratkę i blokuje wentylację. To błąd w 60% zamówień składanych bez konsultacji z montażystą. Weryfikacja zajmuje minutę, a oszczędza koszt zwrotu i ponownego montażu.

Ignorowanie kratki nawiewnika przy wyborze długości prowadnic sprawia, że roleta ociera się o plastik przy każdym podniesieniu. Tarcie generuje ładunki elektrostatyczne, które przyciągają kurz do tkaniny, szczególnie w okresie grzewczym, gdy wilgotność spada poniżej 35%.

Zbyt ciasny wałek, dobrany na podstawie zbyt małej średnicy, powoduje, że tkanina marszczy się przy zwijaniu i nie daje się równomiernie rozłożyć. Średnica wałka powinna wynosić minimum 1/40 wysokości rolety: dla okna o wysokości 150 cm wałek musi mieć co najmniej 37 mm.

Brak szczeliny dla kasety to klasyczny błąd przy montażu kasecie ALU na oknie z wąskim wrębem. Jeśli odstęp nawiewnik-szyba wynosi poniżej 22 mm, kaseta wchodzi w światło kratki i ją zasłania, obniżając przepływ powietrza o 40 do 60%, co zdaniem higienistów sprzyja rozwojowi roztoczy w materacach i pościeli.

Brak akustyki w decyzjach zakupowych to luka, którą większość poradników pomija. Nawiewnik i roleta tworzą rezonator Helmholtza: powietrze w szczelinie między tkaniną a szybą drga z częstotliwością 80 do 200 Hz, wzmacniając odgłosy ulicy. Tkaniny dźwiękochłonne o gęstości 280 g/m² i strukturze welurowej tłumią ten efekt o 6 do 8 dB, co odpowiada redukcji hałasu o połowę.

Akustyka i sezonowość: co zimą, co latem

Zima stawia przed roletą inne wymagania niż lato. Przy temperaturze zewnętrznej minus 10°C i wewnętrznej plus 21°C różnica 31 K powoduje konwekcję powietrza przy szybie, a roleta pełni rolę dodatkowej izolacji termicznej. Tkaniny zimowe o strukturze plaster miodu i grubości 4 mm tworzą warstwę powietrza nieruchomego o współczynniku λ = 0,038 W/(m·K), co obniża straty ciepła przez okno o 12 do 18%.

Lato wymaga tkanin odbijających promieniowanie podczerwone. Poliester z powłoką aluminiową odbija do 78% energii słonecznej, obniżając temperaturę w pokoju o 3 do 5°C w upalne dni. W połączeniu z nawiewnikiem higrosterowanym tworzy to naturalną klimatyzację: nawiewnik wpuszcza chłodniejsze powietrze nocą, a roleta odbija ciepło w dzień.

Sezonowa wymiana tkaniny w roletach kasetowych trwa 15 minut i nie wymaga demontażu kasety. Wystarczy odczepić tkaninę z wałka, wsunąć nową i zablokować zaczep. To rozwiązanie tańsze niż zakup dwóch kompletów rolet, a jego żywotność wynosi 8 do 10 lat przy średniej intensywności użytkowania.

Rekomendacja końcowa

Przy oknie z nawiewnikiem higrosterowanym i ramie PVC o grubości 70 mm najlepszym wyborem jest plisowana DUO w tkaninie zimowo-letniej z powłoką termoizolacyjną. Jej elastyczność pozwala zasłonić 100% powierzchni szyby, pozostawiając 8 mm luzu na kratkę, a struktura tkaniny nie tłumi przepływu powietrza.

Przy ograniczonym budżecie mini materiałowa w tkaninie poliestrowej 140 g/m² daje 80% funkcjonalności plisy przy 40% ceny. Najważniejsze, by nie oszczędzać na uchwytach: tanie uchwyty plastikowe pękają po 18 miesiącach, podczas gdy stalowe z wkładką gumową wytrzymują ponad 5 lat.

Przy dużych oknach powyżej 140 cm szerokości jedynym sensownym rozwiązaniem jest kaseta ALU z napędem elektrycznym. Ręczne sterowanie tak szeroką roletą wymaga siły 18 do 25 N, co przy codziennym użytkowaniu obciąża nadgarstek. Silnik 12 V o momencie obrotowym 1,2 Nm rozwiązuje ten problem, a czujnik położenia okna automatycznie podnosi roletę przy uchyleniu skrzydła, co chroni tkaninę przed zagięciem.

Skorzystaj z darmowej konsultacji pomiarowej, jeśli Twoje okno ma niestandardowy profil, nawiewnik w narożniku lub ramę cieńszą niż 60 mm. Doradca zweryfikuje pomiary, dobierze kompatybilny uchwyt i zaproponuje tkaninę dopasowaną do nasłonecznienia.

Źródła danych i norm

• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), § 149
• PN-EN 13141-1:2019 Wentylacja budynków. Badanie właściwości elementów/wyrobów do wentylacji mieszkań. Część 1: Urządzenia do wentylacji nawiewnej i wywiewnej
• PN-EN ISO 10077-1:2017 Właściwości cieplne okien, drzwi i żaluzji. Obliczanie współczynnika przenikania ciepła
• PN-EN 13120:2014 Żaluzje wewnętrzne. Wymagania eksploatacyjne i bezpieczeństwa
• Eurokod 9: Projektowanie konstrukcji aluminiowych (norma EN 1999-1-1)
