Jakie wymiary skrzynek Aluprof wybrać? Poradnik bez pomyłek

Wybór skrzynki do rolety podtynkowej Aluprof to decyzja, która przesądza o kilku sprawach naraz: o tolerancji montażowej, o głębokości wnęki okiennej, o grubości ocieplenia, które da się ułożyć bez mostka termicznego, a w końcu o kultur pracy samej rolety. Źle dobrana skrzynka potrafi zaciąć się po pierwszej zimie, bo pancerz wchodzi pod kątem, a nie prostopadle. W artykule poniżej znajdziesz konkretne wymiary, mechanikę ich doboru i pułapki, o których milczą katalogi producenta.

• Skrzynki rolet podtynkowych Aluprof dostępne rozmiary
• Jak zmierzyć okno pod skrzynkę rolety Aluprof krok po kroku
• Najczęstsze błędy przy doborze wymiarów skrzynek Aluprof
• Dopasowanie skrzynki do typu okna i elewacji
• Wpływ wymiarów skrzynki na izolacyjność termiczną i akustyczną
• Normy i przepisy regulujące dobór skrzynek roletowych
• Kiedy skrzynka Aluprof nie jest najlepszym wyborem

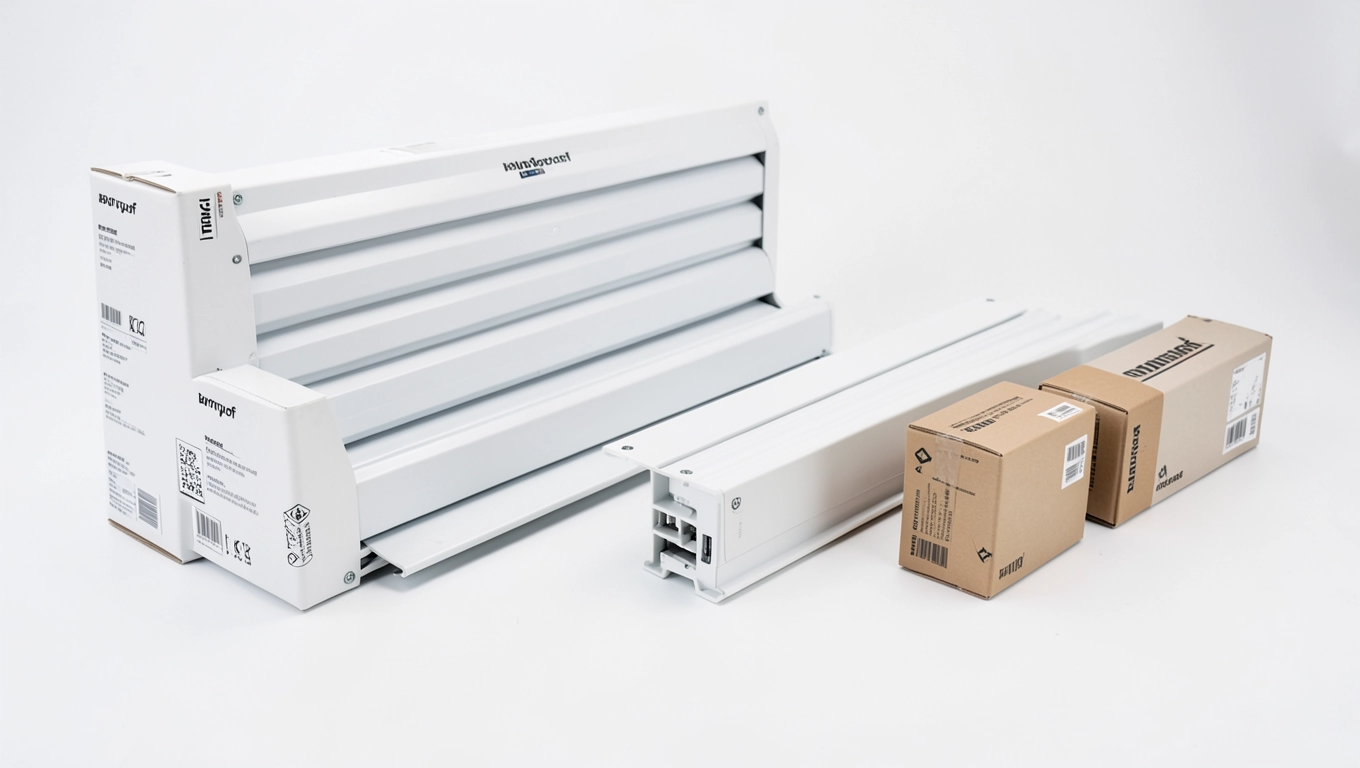

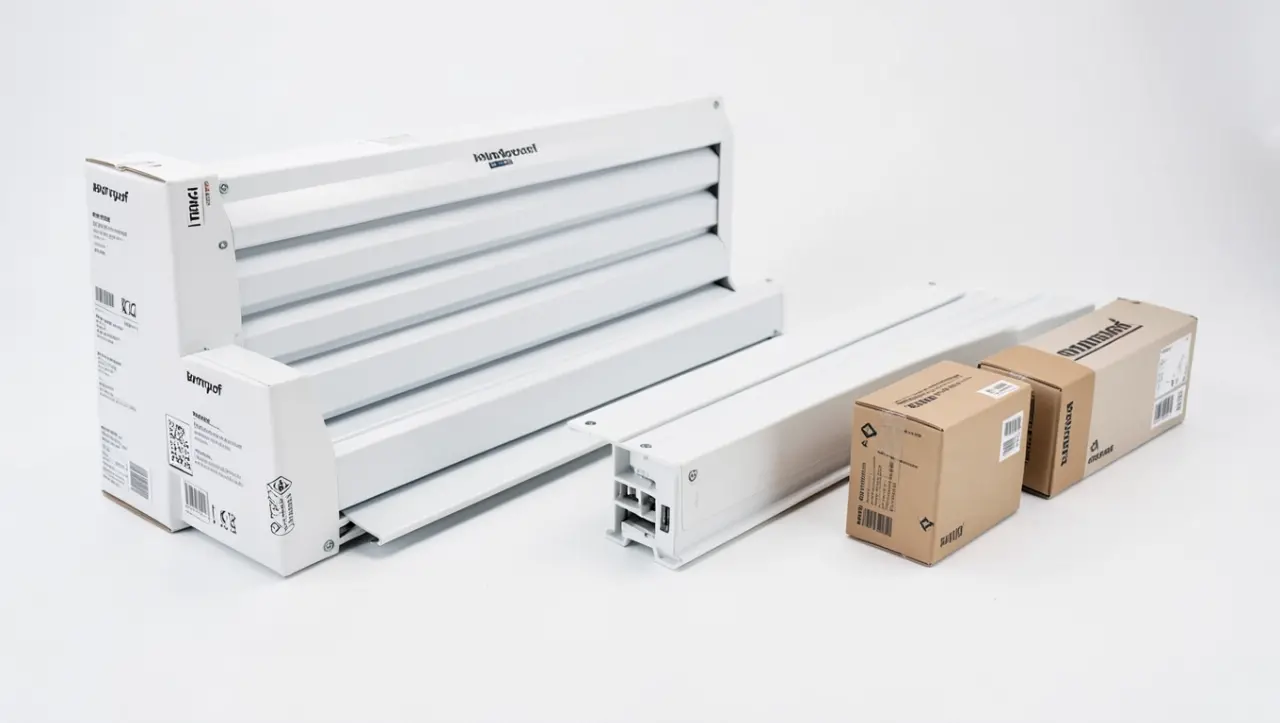

Skrzynki rolet podtynkowych Aluprof dostępne rozmiary

Gama skrzynek podtynkowych Aluprof obejmuje kilka rodzin, które różnią się nie nazwą handlową, lecz głębokością zabudowy i średnicą nawijania pancerza. Te dwie wartości determinują wszystko inne: wysokość otworu, który da się zasłonić, oraz grubość warstwy styropianu lub wełny mineralnej, jaką można nałożyć od strony elewacji.

Najpopularniejsze rozmiary skrzynek Aluprof to 180, 205, 230, 250 i 300 mm. Wymiar 180 mm sprawdza się w budownictwie energooszczędnym, gdzie warstwa ocieplenia przekracza 15 cm. Skrzynka 205 mm to uniwersalny wybór do standardowych okien z roletą obsługiwaną ręcznie lub elektrycznie. Wariant 250 mm pojawia się tam, gdzie pancerz ma przekraczać 2,7 m wysokości, a 300 mm zarezerwowano do dużych przeszkleń i rolet antywłamaniowych z wzmocnionymi profilami.

Wysokość samej skrzynki waha się od 230 do 300 mm w zależności od modelu. Tu kryje się częsta pomyłka: inwestor czyta „skrzynka 250" i myśli, że mówimy o wysokości, podczas gdy 250 to zawsze szerokość czołowa, czyli ten wymiar, który widać od strony elewacji. Sama wysokość wynika z mechaniki nawijania, większa średnica wałka oznacza proporcjonalnie wyższy korpus.

Średnica wałka nawijającego to drugi parametr, którego nie widać gołym okiem, a który przesądza o żywotności rolety. Aluprof stosuje w podtynkówkach wałki o średnicy 40, 60 i 70 mm. Wałek 40 mm obsługuje pancerze do około 1800 mm wysokości, wałek 60 mm do 2700 mm, a 70 mm do 3500 mm. Granica wynika z prostego faktu: im większa średnica, tym mniejsze naprężenie zginające w profilu pancerza, a więc mniejsze ryzyko deformacji przy podnoszeniu.

Grubość ścianek skrzynki to 1,2 do 1,5 mm w zależności od serii. Wygląda na detal, ale wpływa na sztywność przy montażu w ociepleniu. Cieńsza ścianka pod naciskiem pianki montażowej potrafi się wybrzuszyć, a wtedy listwa rewizyjna nie domyka się szczelnie. W domach pasywnych, gdzie skrzynka wchodzi w warstwę ETICS, sięga się po warianty wzmocnione o ściance 1,5 mm.

Warto pamiętać, że każdy rozmiar skrzynki wymaga innego prowadzenia. Prowadnice do skrzynki 180 mm mają 53 mm szerokości, do 205 mm, 67 mm, a do 250 i 300 mm, 80 mm. Dobranie za wąskiej prowadnicy do szerokiej skrzynki to błąd, który ujawnia się dopiero przy silnym wietrze: pancerz zaczyna wychodzić z prowadzenia i szurać po ramie okna.

Jak zmierzyć okno pod skrzynkę rolety Aluprof krok po kroku

Pomiar zaczyna się od ustalenia trzech wartości: szerokości wnęki w gotowej ścianie, wysokości otworu okiennego od parapetu do nadproża, oraz głębokości ocieplenia. Te trzy wymiary muszą ze sobą współgrać, bo skrzynka podtynkowa wchodzi w warstwę termoizolacji, a nie w samą oścież.

Szerokość okna mierzy się w trzech miejscach: u góry, na środku i przy parapecie. Mur, nawet nowy, potrafi mieć odchyłkę 5-10 mm na długości jednego metra. Różnica wynika z technologii murowania i tolerancji bloczków, a w domach z bali wariuje jeszcze bardziej. Zmierzenie tylko raz daje obraz fałszywy, który zemści się przy montażu, gdy listwa montażowa okaże się za krótka.

Głębokość ocieplenia sprawdza się w najgrubszym miejscu, czyli przy narożniku okna. Tam warstwa styropianu lub wełny sięga od 15 do 25 cm w domach budowanych od 2021 roku, kiedy zaostrzyły się wymagania Warunków Technicznych (rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie). Skrzynka 180 mm potrzebuje minimum 170 mm ocieplenia na swojej głębokości, inaczej wystaje przed lico elewacji i zaburza ciągłość izolacji.

Wysokość otworu mierzy się od wewnętrznego parapetu do górnej krawędzi ościeży. Skrzynka zabiera od 230 do 300 mm tej wysokości, w zależności od rozmiaru. Jeśli otwór ma 1500 mm, a skrzynka 300 mm, zostaje 1200 mm światła szyby. Dla okien tarasowych z niskim nadprożem wybór większej skrzynki potrafi zmniejszyć dopływ światła o 20%, co w pomieszczeniach dziennych zaczyna przeszkadzać.

Przy pomiarze trzeba uwzględnić także luz montażowy. Norma PN-EN 13659 zaleca 3-5 mm luzu na każdą stronę skrzynki i prowadnicy. Te milimetry służą do kompensacji ruchów termicznych PVC oraz drobnych odchyłek montażowych. Zabranie tego luzu do zera kończy się tym, że profile w upalne lato zaczynają pracować i napierają na ościeżnicę, aż któraś krawędź pęka.

Ostatni krok to weryfikacja średnicy wałka względem wybranej wysokości pancerza. Jeśli pancerz ma 2400 mm, a wałek 40 mm, listwy zaczną się klinować w trzecim sezonie użytkowania. Mechanizm jest prosty: za mały wałek zmusza profil do nawijania pod zbyt ostrym kątem, a każdy cykl pracy odciska na nim trwałe odkształcenie. Po 8-10 tysiącach cykli listwy skrzypi, zaczepiają o siebie i roleta staje.

Wskazówka praktyczna: zanim zamówisz skrzynkę, zmierz szerokość krawędzi muru od wewnątrz do zewnętrznego lica. Różnica między tym wymiarem a szerokością skrzynki da ci dokładną grubość ocieplenia, jaką możesz ułożyć. Skrzynka 250 mm w ścianie o krawędzi 380 mm zostawia 130 mm na styropian, co w 2024 roku spełnia WT 2021 dla ścian zewnętrznych.

Najczęstsze błędy przy doborze wymiarów skrzynek Aluprof

Najpowszechniejsza pomyłka to wybór skrzynki „na oko", bez przeliczenia średnicy wałka do planowanej wysokości pancerza. Wydaje się, że każda skrzynka obsłuży każde okno, bo przecież rolety wyglądają podobnie. W praktyce różnica między wałkiem 40 a 60 mm oznacza żywotność 5 lub 15 lat. Mechanika nie wybacza tu kompromisów: profil nawijany na zbyt małej średnicy pamięta każde zgięcie i po kilku sezonach traci kształt.

Drugi błąd to pominięcie rewizji. Skrzynka podtynkowa w nowszych realizacjach bywa montowana bez dolnej klapy serwisowej, bo inwestor chce uzyskać gładką elewację. To skąpstwo, które zemści się przy pierwszej awarii napędu lub zabrudzeniu pancerza. Aluprof oferuje klapy rewizyjne od wewnątrz, ale wymagają one dodatkowych 30-40 mm wysokości wnęki. Bez tego demontaż rolety oznacza kucie skrzynki z elewacji.

Trzecia pułapka to łączenie skrzynki podtynkowej z prowadnicami natynkowymi. Zdarza się, że wykonawca dobiera skrzynkę z katalogu podtynkowego, a prowadnice z typoszeregu natynkowego, bo akurat te miał na magazynie. Różnica w szerokości prowadnicy to 5-15 mm. Tyle wystarczy, żeby pancerz zaczął wychodzić z prowadzenia przy wietrze 40 km/h, a skrzynka straci deklarowaną klasę odporności na obciążenie wiatrem zgodnie z PN-EN 13659.

Czwarta sprawa to brak uwzględnienia grubości parapetu zewnętrznego. Skrzynka 250 mm przy parapecie 30 mm wchodzi w warstwę ocieplenia, ale przy parapecie 50 mm wchodzi już w okapnik okna. To prowadzi do konfliktu z uszczelnieniem i mostka termicznego, którego żaden audyt energetyczny nie pominie. W domach pasywnych taki detal potrafi podnieść wskaźnik zapotrzebowania na ciepło o 3-5 kWh/m² rocznie.

Piąty błąd to założenie, że rozmiary skrzynek Aluprof są identyczne w każdej serii. Linia SP, linia SK i linia OP mają inne wymiary nawet przy tej samej oznaczeniu liczbowym. Skrzynka 250 w jednej serii ma 245 mm szerokości czołowej, a w innej 252 mm. Te 7 mm potrafi zepsuć estetykę elewacji, gdy sąsiadują ze sobą okna z różnych serii. Dokumentacja techniczna konkretnego modelu jest tu jedynym pewnym źródłem.

Szósta i ostatnia kwestia: bagatelizowanie ciężaru własnego pancerza przy dużych rozmiarach. Skrzynka 300 mm z pancerzem 3500 mm waży około 18-22 kg. Napęd rurowy dobrany „standardowo" do mniejszych rozmiarów będzie się przegrzewał przy częstym użytkowaniu. Producent przewidział momenty obrotowe 10, 20 i 30 Nm w zależności od ciężaru, ale wielu montażystów dobiera napęd „na wyczucie". W domach z tarasami, gdzie roleta pracuje 20-30 razy dziennie, wybór za słabego napędu to gwarancja serwisu w drugim sezonie.

Uwaga: skrzynki podtynkowe Aluprof nie mogą być montowane w murze z pustką powietrzną bez dodatkowej konsoli montażowej. Bez niej skrzynka wisi na samych kołkach, a pod obciążeniem wiatrem potrafi wyciągnąć się z ościeży w ciągu 2-3 lat. Konsola to stalowy kątownik 50x50x3 mm, kotwiony w murze i przenoszący obciążenie na warstwę nośną, a nie na ocieplenie.

Dopasowanie skrzynki do typu okna i elewacji

Okna PVC, drewniane i alumuniowe mają różne głębokości zabudowy, co wpływa na położenie skrzynki względem lica ściany. W oknie PVC o głębokości 80 mm skrzynka 250 mm wchodzi w ocieplenie od strony zewnętrznej, zostawiając 170 mm na styropian. W oknie drewnianym o głębokości 92 mm te proporcje się przesuwają i potrzeba nieco cieńszej skrzynki albo grubszej warstwy ocieplenia.

Elewacje wentylowane z płytą włóknowo-cementową lub HPL tworzą zupełnie inną sytuację. Skrzynka podtynkowa w takim systemie musi współpracować z rusztem, a jej czoło licuje się z płytą elewacyjną, nie z ociepleniem. Tu rozmiary skrzynek Aluprof trzeba dobrać do modułu rusztu, czyli odstępu między profilami nośnymi, a nie tylko do wysokości okna. W praktyce montażowej stosuje się wtedy skrzynki 180-205 mm, bo większe kolidują z rusztem.

Elewacje tynkowe na systemie ETICS pozwalają na większą swobodę, ale wymagają wklejenia skrzynki w warstwę zbrojoną siatką. Standardowe skrzynki 205-250 mm wchodzą w ETICS w około 80-90% realizacji, bo grubość ocieplenia w takich domach waha się od 15 do 25 cm. Skrzynka 300 mm pojawia się tylko w domach z ociepleniem 25-30 cm, głównie w budownictwie pasywnym.

Przy oknach narożnych i pasach okiennych (okna połączone w jedną linię) pojawia się problem łączenia skrzynek. Aluprof oferuje łączniki do skrzynek o tej samej wysokości, ale różnica w wysokości między 250 a 230 mm oznacza konieczność wyrównania. W praktyce wykonawcy radzą sobie z tym przez dobór skrzynek z tej samej serii i o tej samej wysokości, bo zaślepka łącząca toleruje odchyłkę tylko do 2 mm.

Okna dachowe i połaciowe mają osobną filozofię doboru. Skrzynki podtynkowe Aluprof nie są tu stosowane, bo kąt nachylenia połaci uniemożliwia prawidłowe nawijanie pancerza. W takich wypadkach wybiera się rolety zewnętrzne montowane na ramie okna, czyli systemy niezależne od skrzynek. Warto o tym pomyśleć już na etapie projektu dachu, bo skrzynka w połaci wymaga zupełnie innego układu krokwi.

Informacja: w domach z rekuperacją skrzynki roletowe bywają wykorzystywane jako kanały doprowadzające powietrze do nawiewników okiennych. To wymaga skrzynki z atestowaną przepustnicą i dodatkowym króćcem, których standardowe wymiary Aluprof nie zawsze przewidują. W takich realizacjach konieczny jest projekt indywidualny.

Wpływ wymiarów skrzynki na izolacyjność termiczną i akustyczną

Skrzynka rolety to w praktyce słaby punkt izolacji. Każda skrzynka podtynkowa to mostek termiczny w ścianie, a jej współczynnik przenikania ciepła wynosi od 0,8 do 1,4 W/m²K w zależności od rozmiaru i zastosowanej przegrody termicznej. Dla porównania: prawidłowo ocieplona ściana zewnętrzna osiąga 0,18-0,20 W/m²K. Skrzynka zabiera więc z muru około 1 m² powierzchni o parametrach 4-7 razy gorszych niż reszta przegrody.

Większa skrzynka oznacza większy mostek. Skrzynka 300 mm przy współczynniku 1,4 W/m²K traci więcej ciepła niż skrzynka 180 mm przy 0,9 W/m²K. Różnica w bilansie energetycznym domu o 10 oknach to około 80-120 kWh rocznie, czyli 50-80 zł przy obecnych cenach ciepła. Przy wyborze skrzynki 180 mm zamiast 300 mm dom zyskuje izolacyjność porównywalną z dwoma dodatkowymi oknami o lepszym profilu.

Skrzynka pełni też funkcję akustyczną, choć rzadko się o tym mówi. Prawidłowo wykonana skrzynka podtynkowa z wkładem z wełny mineralnej tłumi dźwięki z ulicy o 10-15 dB więcej niż ściana bez skrzynki. Zasada jest prosta: im grubsza skrzynka, tym więcej miejsca na warstwę dźwiękochłonną, ale jednocześnie więcej dróg obejścia dla fali dźwiękowej. Skrzynki 205-250 mm stanowią tu kompromis, bo mniejsze tłumią za mało, a większe przepuszczają zbyt wiele niskich tonów.

Szczelność skrzynki na przenikanie powietrza zależy od długości szczeliny między pancerzem a prowadnicą. Większa skrzynka oznacza większy obwód pancerza, a więc więcej potencjalnych nieszczelności. Przy wietrze 50 km/h skrzynka 250 mm z nieszczelnymi szczotkami może przepuszczać 8-12 m³ powietrza na godzinę, co w domach z rekuperacją zaburza bilans nawiewno-wywiewny. Norma PN-EN 12835 definiuje klasy szczelności od 1 do 7, a Aluprof deklaruje klasę 5-6 w zależności od serii.

W domach narażonych na hałas uliczny (powyżej 65 dB w dzień) warto wybierać skrzynki z dodatkową warstwą kauczuku EPDM od strony wewnętrznej. Kosztują około 15-20% więcej, ale obniżają poziom hałasu o dodatkowe 3-5 dB. Ta różnica wydaje się niewielka, ale w skali logarytmicznej oznacza dwukrotne zmniejszenie energii akustycznej, co przekłada się na realny komfort snu.

Normy i przepisy regulujące dobór skrzynek roletowych

Podstawową normą jest PN-EN 13659, która klasyfikuje rolety zewnętrzne pod kątem odporności na obciążenie wiatrem, wodoszczelności i przepuszczalności powietrza. W części dotyczącej wymiarów skrzynek norma precyzuje, że wymiary nominalne mogą odbiegać od rzeczywistych o ±2 mm dla szerokości i ±3 mm dla wysokości. Przekroczenie tych tolerancji oznacza, że skrzynka nie przeszła badań typu i nie można jej oznaczać znakiem CE.

Warunki Techniczne 2021 (rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r., nowelizacja z 2017 i 2021) nie regulują wprost wymiarów skrzynek, ale określają współczynnik przenikania ciepła dla przegród zewnętrznych. Dla ścian z oknami i roletami obowiązuje wartość U ≤ 0,20 W/m²K od 2021 roku. Skrzynka rolety, jako element ściany, musi spełniać ten wymiar razem z resztą przegrody, co w praktyce oznacza dobór mniejszych skrzynek w domach energooszczędnych.

Eurokod 1 (PN-EN 1991-1-4) opisuje obciążenie wiatrem w zależności od strefy wiatrowej i kategorii terenu. W Polsce większość obszarów to strefa I lub II, gdzie ciśnienie prędkości wynosi 25-32 m/s. Przy tych wartościach skrzynka 250 mm i większa pracuje w klasie odporności 5-6, co odpowiada pancerzowi o wadze do 18 kg/m² w warunkach wiatru bocznego. Mniejsze skrzynki spełniają klasę 3-4 przy tej samej ekspozycji.

Zgodnie z rozporządzeniem w sprawie warunków technicznych budynków, rolety zewnętrzne z napędem elektrycznym muszą spełniać wymagania bezpieczeństwa użytkowania. Napęd o mocy powyżej 100 W wymaga zabezpieczenia przeciążeniowego i wyłącznika termicznego. Certyfikat CE na napęd rurowy Aluprof obejmuje badania zgodnie z PN-EN 60335-1 i PN-EN 60335-2-97, co uprawnia do montażu w budynkach mieszkalnych bez dodatkowych pozwoleń.

W budynkach zabytkowych i objętych ochroną konserwatorską skrzynki podtynkowe wymagają uzgodnienia z konserwatorem zabytków. Dotyczy to zwłaszcza obiektów, gdzie elewacja ma zachować oryginalny wygląd, a skrzynka naruszałaby historyczną kompozycję. W takich wypadkach dopuszcza się rolety natynkowe lub skrzynki zabudowane od wewnątrz, mimo że ich parametry termiczne są gorsze.

Kiedy skrzynka Aluprof nie jest najlepszym wyborem

Skrzynka podtynkowa Aluprof nie sprawdza się w oknach, gdzie głębokość ościeży jest mniejsza niż 120 mm. W takich wypadkach skrzynka wchodziłaby w warstwę okna, a nie w ocieplenie, co prowadzi do trwałego uszkodzenia ramy. Lepiej zastosować wtedy system natynkowy lub roletę nadstawną, nawet jeśli estetyka elewacji na tym ucierpi.

W budynkach z elewacją kamienną lub klinkierową skrzynki podtynkowe wymagają wykucia w murze dodatkowej wnęki, co osłabia konstrukcję. W takich realizacjach rozsądniej wybrać systemy natynkowe z obudową aluminiową licującą z elewacją. Skrzynka podtynkowa w kamieniu to ryzyko pęknięć muru przy wietrze bocznym i dodatkowy koszt wykonawcy, który musi skuwać i uzupełniać kamień.

Domy szkieletowe z lekką obudową z płyt OSB nie tolerują skrzynek podtynkowych powyżej 205 mm, bo obciążenie skupione na ościeżnicy przekracza nośność słupka. W budownictwie kanadyjskim i skandynawskim stosuje się skrzynki mniejsze, do 180 mm, albo systemy rolet ekranowych montowanych na zewnątrz elewacji.

W pomieszczeniach, gdzie okno pełni funkcję wyłazu ewakuacyjnego, skrzynka podtynkowa ogranicza jego użyteczność. Pancerz rolety w pozycji zamkniętej blokuje dolną krawędź okna, co utrudnia wyjście w sytuacji awaryjnej. Przepisy przeciwpożarowe (rozporządzenie MSWiA w sprawie ochrony przeciwpożarowej budynków) wymagają, aby co najmniej jedno okno w pomieszczeniu było łatwo otwierane i nieograniczone przez inne elementy.

Przy oknach o nietypowych kształtach (trójkąty, łuki, koła) skrzynki podtynkowe Aluprof nie występują w wersji standardowej. Realizacja wymaga wtedy obróbki na wymiar, co podnosi koszt o 40-70% w stosunku do cen katalogowych. W takich wypadkach rozsądniej wybrać rolety tekstylne lub screeny, które dostosowują się do kształtu okna bez dodatkowej obróbki.

Wskazówka: jeśli planujesz montaż skrzynki podtynkowej na etapie stanu surowego zamkniętego, a elewacja jeszcze nie została wybrana, zamów skrzynki w wersji podstawowej. Decyzja o konkretnym kolorze i strukturze czoła może poczekać do wyboru systemu ETICS, a wymiana skrzynki już zabudowanej to koszt rzędu 1500-2500 zł za sztukę razem z robocizną.

Dobór wymiarów skrzynek Aluprof sprowadza się do trzech pytań: jak wysoki ma być pancerz, jak gruba będzie warstwa ocieplenia i jaki jest typ elewacji. Odpowiedzi na te pytania determinują wybór między skrzynką 180, 205, 250 lub 300 mm. Pomyłka w każdym z tych parametrów przekłada się na realne straty ciepła, problemy z napędem lub konieczność demontażu elewacji.

Przed złożeniem zamówienia warto skonsultować się z projektantem lub doświadczonym monterem, który zweryfikuje pomiary i dobór napędu. Jeden arkusz kalkulacyjny z wymiarami wszystkich okien, ich wysokością i planowaną warstwą ocieplenia wystarczy, żeby uniknąć 90% błędów. Pozostałe 10% to kwestie montażowe, które wykrywa się dopiero po zabudowie skrzynki.

Przy standardowym domu jednorodzinnym o powierzchni 150 m² i 10 oknach koszt samych skrzynek podtynkowych Aluprof waha się od 2200 do 5200 zł, w zależności od wybranego rozmiaru i opcji napędu. Skrzynki 180 mm to wydatek rzędu 220 zł/mb, 250 mm to 340 zł/mb, a 300 mm to 410 zł/mb. Różnica między najtańszą a najdroższą opcją wynosi więc około 2800 zł na cały dom, czyli mniej niż koszt jednego okna.

Najlepszym momentem na decyzję o wymiarach skrzynek jest etap projektu wykonawczego, kiedy wiadomo już, jaka będzie grubość ocieplenia i jakie konkretnie okna zostaną zamontowane. Zamówienie skrzynek po wymurowaniu ścian, ale przed ociepleniem, daje jeszcze margines na korekty. Po wykonaniu elewacji zmiana wymiarów jest już praktycznie niemożliwa bez naruszenia warstwy wykończeniowej.

Źródła danych: dokumentacja techniczna Aluprof (aluprof.com), norma PN-EN 13659, norma PN-EN 1991-1-4 (Eurokod 1), rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl), norma PN-EN 60335-2-97, tablica cen producentów i dystrybutorów systemów roletowych (stan na 2024).
