Przedłużenie dachu dwuspadowego bez wykuwania wieńca

Metoda na śruby M12 bez naruszania wieńca

Stara krokiew 8×18 cm kończy się na krawędzi muru, bo nikt trzydzieści lat temu nie przewidział rynien. Chcesz dobudować okap, ale wieniec jest uzbrojony i pełni rolę obwodowego ściągu. Rozwiązanie jest proste: doklejasz sztukówkę tej samej wysokości, łącząc ją śrubami M12 w rozstawie co 40 cm, przesuniętymi naprzemiennie.

• Metoda na śruby M12 bez naruszania wieńca
• Kiedy przedłużenie dachu wymaga projektu i konstruktora

Połączenie wymaga minimum 80 cm zakładki, żeby moment zginający nie wyrwał śrub z górnej krawędzi. Śruby M12 klasy 8.8 przenoszą siłę ścinającą rzędu 25 kN na sztukę, co przy dwóch rzędach łączników daje wystarczający zapas nośności dla wspornika do 80 cm. Podkładki stalowe 50×50×5 mm rozkładają naprężenie dociskowe na drewno, eliminując ryzyko wgniecenia.

Przed montażem nasączasz styk impregnatem grzybobójczym, bo czoło krokwi wchłonęło przez dekady wilgoć z muru. Warstwa żywicy epoksydowej na łączeniu dodatkowo uszczelnia kapilarnie pory, blokując podciąganie wody. Po dokręceniu śrub momentem 60 Nm drewno pracuje jako monolit, a obciążenie przenosi się na istniejącą krokiew, nie na wieniec.

Kluczowy detal: sztukówka musi być z drewna o tej samej klasie wytrzymałości co oryginał. Łączenie świerku klasy C24 ze świerkiem C24 daje jednorodny rozkład naprężeń. Wstawienie sosny niższej klasy tworzy sztywny węzeł, który pęka przy pierwszym cyklu mrozu.

Długość wspornika i kąt nachylenia co wolno, a czego nie

Przy typowym kącie 35-45 stopni wspornik działa jak dźwignia obciążona ciężarem pokrycia, śniegiem i ssaniem wiatru. Maksymalna długość 60-80 cm wynika z normy PN-EN 1995-1-1, która ogranicza ugięcie do L/150. Przy ośmiu metrach krokwi wspornik 80 cm ugina się o nieco ponad 5 mm, czyli mieści się w tolerancji użytkowej.

Kąt ma znaczenie krytyczne. Im bardziej stromy dach, tym mniejsze obciążenie grawitacyjne na wsporniku, ale większe siły ssące wiatru. Dla pochylenia poniżej 22 stopni obowiązują współczynniki korekcyjne zwiększające przekrój nawet o 30%. Rezygnacja z tej korekty kończy się oderwaniem okapu przy pierwszej silnej wichurze.

Przekroczenie 80 cm wymaga już płatwi podpierającej lub trójkąta sztywności, bo moment zginający rośnie kwadratowo z długością ramienia. Dwukrotne wydłużenie wspornika czterokrotnie zwiększa naprężenie w śrubach, a wieniec zaczyna odczuwać siłę poziomą wyrywającą.

Praktyczny test: połóż na wsporniku osobę ważącą 90 kg i obserwuj ugięcie przez minutę. Jeśli przekracza 3 mm, przekrój jest za słaby. To szybka weryfikacja, którą stosuję przed każdym montażem.

Kiedy przedłużenie dachu wymaga projektu i konstruktora

Roboty budowlane zmieniające geometrię dachu kwalifikują się jako przebudowa w rozumieniu Prawa budowlanego art. 3 pkt 7a. Samo przedłużenie krokwi o 60 cm bez zmiany konstrukcji nośnej bywa traktowane jako remont, ale granica bywa płynna i zależy od interpretacji inspektora nadzoru.

Znak, że potrzebujesz projektu: zmiana powierzchni zabudowy o więcej niż 5%, naruszenie elementów nośnych budynku lub ingerencja w wieniec. Każda z tych sytuacji wymaga zgłoszenia z projektem budowlanym sporządzonym przez uprawnionego konstruktora.

Brak murłaty to sytuacja, w której krokwie opierają się bezpośrednio na wieńcu lub nawet na ściance kolankowej. Wtedy przedłużenie krokwi wymaga obliczeń statycznych potwierdzających, że wieniec przeniesie dodatkowe obciążenie momentem od wspornika. Bez takich obliczeń ryzykujesz pękanie ściany w strefie oparcia.

Konstruktor z uprawnieniami bez ograniczeń w specjalności konstrukcyjno-budowlanej wykonuje obliczenia według Eurokodu 5 (PN-EN 1995). Sprawdza stan graniczny nośności i użytkowalności, uwzględniając obciążenie śniegiem dla twojej strefy klimatycznej. Koszt takiej ekspertyzy to zwykle 1500-3000 zł, co stanowi ułamek wydatków na cały dach.

Pęknięcia na ścianie pod okapem, widoczne ugięcie istniejących krokwi lub ich ślady zawilgocenia to sygnały alarmowe. Każdy z nich sugeruje, że konstrukcja pracuje na granicy nośności i doklejenie wspornika bez wzmocnienia dolnego węzła doprowadzi do katastrofy.

Trójkąt sztywności przy dłuższych wspornikach

Przy wysięgu 100-150 cm metoda na same śruby przestaje wystarczać. Rozwiązaniem jest trójkąt sztywności z krótkiej krokwi poziomej i dwóch zastrzałów ukośnych, tworzący ramę A przy ścianie.

Trójkąt rozkłada moment zginający na parę sił: ściskającą w poziomie i rozciągającą w zastrzałach. Drewno świetnie pracuje na ściskanie, a stalowe łączniki z kątownikami Simpson Strong-Tie przenoszą rozciąganie. Takie rozwiązanie pozwala wysunąć okap nawet do 150 cm bez naruszania wieńca.

Schemat statyczny przypomina wspornik podparty sprężyście: płatew przyjmuje obciążenie grawitacyjne, a trójkąt przenosi je z powrotem na krokiew właściwą powyżej. Warunek: trójkąt musi być zamontowany w tej samej płaszczyźnie co krokiew, bo skręcanie poza płaszczyznę generuje dodatkowe naprężenia, które potrafią rozerwać połączenie.

Montaż wymaga kotwienia trójkąta do ściany kołkami M12 w rozstawie co 60 cm. Beton komórkowy poniżej klasy 4 nie utrzyma takich sił i konieczne jest przejście przez całą grubość ściany z podkładką po drugiej stronie. To szczegół, który decyduje o tym, czy okap przetrwa zimę z obciążeniem śniegiem 120 kg/m².

Wieniec bez murłaty jak przedłużyć krokwie w starym domu

Budynki z lat 70. i 80. często stawiano bez murłaty, opierając krokwie bezpośrednio na wieńcu lub na desce przybijanej do zbrojenia. To skracało czas budowy, ale komplikuje każdą modernizację. Wieniec taki pełni funkcję obwodowego ściągu żelbetowego i ma zbrojenie zwykle 4 pręty ∅12 mm, którego przecinanie jest absolutnym zakazem.

Pierwszy krok to odsłonięcie wieńca i wykonanie odkrywki w tynku na długości 2 m. Sprawdzasz średnicę prętów, ich rozmieszczenie i stan betonu. Beton złuszczony, odsłonięte pręty z korozją lub ślady zawilgocenia oznaczają konieczność wzmocnienia wieńca przed jakąkolwiek ingerencją w krokwie.

Rozwiązanie bez naruszania wieńca polega na montażu kątowników stalowych 100×100×10 mm, przytwierdzonych do boku wieńca kołkami rozporowymi M12. Kątowniki przenoszą siłę pionową z krokwi na wieniec, omijając konieczność wykuwania gniazd. Rozstaw kątowników co drugą krokiew zapewnia równomierne rozłożenie obciążenia.

Koszt takiego wzmocnienia to około 120-180 zł za metr bieżący okapu, wliczając stal, kołki i robociznę. To ułamek kwoty, jaką trzeba by zapłacić za naprawę wieńca po nieumiejętnym wykuciu otworów.

Wymiana pokrycia a więźba rozstaw krokwi ponad 90 cm

Rozstaw krokwi powyżej 90 cm to sygnał, że więźba była projektowana pod lekkie pokrycie, najczęściej blachę trapezową. Zamiana na dachówkę ceramiczną o masie 40-55 kg/m² zamiast 5-7 kg/m² wymaga dołożenia krokwi lub wymiany łat na grubsze, bo stare nie przeniosą punktowego obciążenia.

Przelicznik jest prosty: przy rozstawie 90 cm i dachówce ceramicznej ugięcie łat przekracza dopuszczalne L/200, co widać gołym okiem jako falowanie połaci po dwóch sezonach. Jedynym rozwiązaniem jest dołożenie krokwi między istniejące, zmniejszając rozstaw do 60 cm.

Dachówka bitumiczna lub blacha na rąbek stawiają mniejsze wymagania. Przy masie 8-12 kg/m² rozstaw 90 cm jest akceptowalny bez dodatkowych wzmocnień. To kompromis, który warto rozważyć, jeśli więźba nie pozwala na pełną przebudowę.

Kiedy NIE przedłużać dachu dwuspadowego

Sytuacje, w których przedłużenie krokwi jest technicznie nieuzasadnione lub prawnie niemożliwe, zdarzają się częściej niż mogłoby się wydawać. Każda z nich wymaga innego rozwiązania: nadbudowy piętra, odrębnej konstrukcji tarasowej albo rezygnacji z okapu na rzecz rynien kwadratowych przyklejanych do ściany.

Krokwie o przekroju mniejszym niż 6×14 cm nie nadają się do przedłużania. Przy wysięgu 60 cm ugięcie przekracza 8 mm, a w strefie połączenia drewno pęka wzdłuż włókien. Jedyną opcją jest wymiana całej krokwi lub montaż dodatkowej obok istniejącej.

Dom w strefie ochrony konserwatora zabytków wymaga każdorazowo pozwolenia na budowę, nawet dla okapu o 40 cm. Konserwator bada, czy nowy element nie zaburzy historycznej sylwetki budynku. Procedura trwa od dwóch do sześciu miesięcy.

Kąt nachylenia poniżej 15 stopni wyklucza tradycyjne przedłużenie, bo woda stojąca na dachu przenika przez łączenie. Tu potrzebna jest pełna przebudowa z zachowaniem spadku lub systemowe rozwiązanie z membraną EPDM wychodzącą na okap.

Brak dostępu do krokwi od spodu (sufit podwieszany, zabudowa) uniemożliwia kontrolę stanu drewna i montaż trójkątów sztywności. W takim wypadku konieczne jest rozebranie zabudowy, co winduje koszt dwu- lub trzykrotnie.

Mini-glosariusz dachowy

• Wieniec obwodowy element żelbetowy na szczycie ściany, rozkłada obciążenia ze stropu i stabilizuje budynek.
• Murłata belka drewniana lub stalowa leżąca na wieńcu, na której opierają się krokwie.
• Płatew belka pozioma podpierająca krokwie w środku ich długości.
• Krokiew belka pochylona, główny element nośny połaci dachowej.
• Zastrzał krótka belka ukośna w konstrukcji trójkąta sztywności.

Checklist przed rozpoczęciem prac

• Sprawdź rozstaw krokwi (do 90 cm) i ich przekrój (min. 8×16 cm dla przedłużenia).
• Odsłoń wieniec na odcinku 2 m i oceń stan zbrojenia oraz betonu.
• Określ strefę śniegową i wiatrową wg PN-EN 1991-1-3 i PN-EN 1991-1-4.
• Sprawdź, czy dom ma murłatę, czy krokwie leżą bezpośrednio na wieńcu.
• Zweryfikuj kąt nachylenia połaci (poniżej 22 stopni wymaga korekty).
• Ustal, czy przedłużenie zmienia powierzchnię zabudowy o więcej niż 5%.
• Skonsultuj z konstruktorem przy rozstawie krokwi powyżej 90 cm.
• Przygotuj rusztowanie zabezpieczające krawędź dachu na czas montażu.

Kiedy wezwać konstruktora?

Pęknięcia na elewacji w strefie okapu, ugięcie widoczne z poddasza, ślady zacieków na krokwiach lub brak murłaty w budynku z lat 80. to sygnały, że samodzielne przedłużanie kończy się katastrofą. Konstruktor z uprawnieniami wykona obliczenia w ciągu 5-10 dni roboczych, a jego podpis pod projektem chroni właściciela przed odpowiedzialnością za ewentualne szkody.

Praca konstruktora obejmuje sprawdzenie stanu granicznego nośności (ULS) i użytkowalności (SLS), dobór łączników oraz rysunki wykonawcze. Bez tych dokumentów nawet najlepiej wykonane przedłużenie dachu dwuspadowego pozostaje samowolą budowlaną, którą nadzór może nakazać rozebrać.

Osobna kwestia to odszkodowanie. Jeśli nieumiejętnie zamontowany okap spadnie na przechodnia, ubezpieczyciel odmówi wypłaty, bo polisa wymaga zgodności z projektem. Taka sytuacja zdarza się częściej niż raporty PAX wskazują.

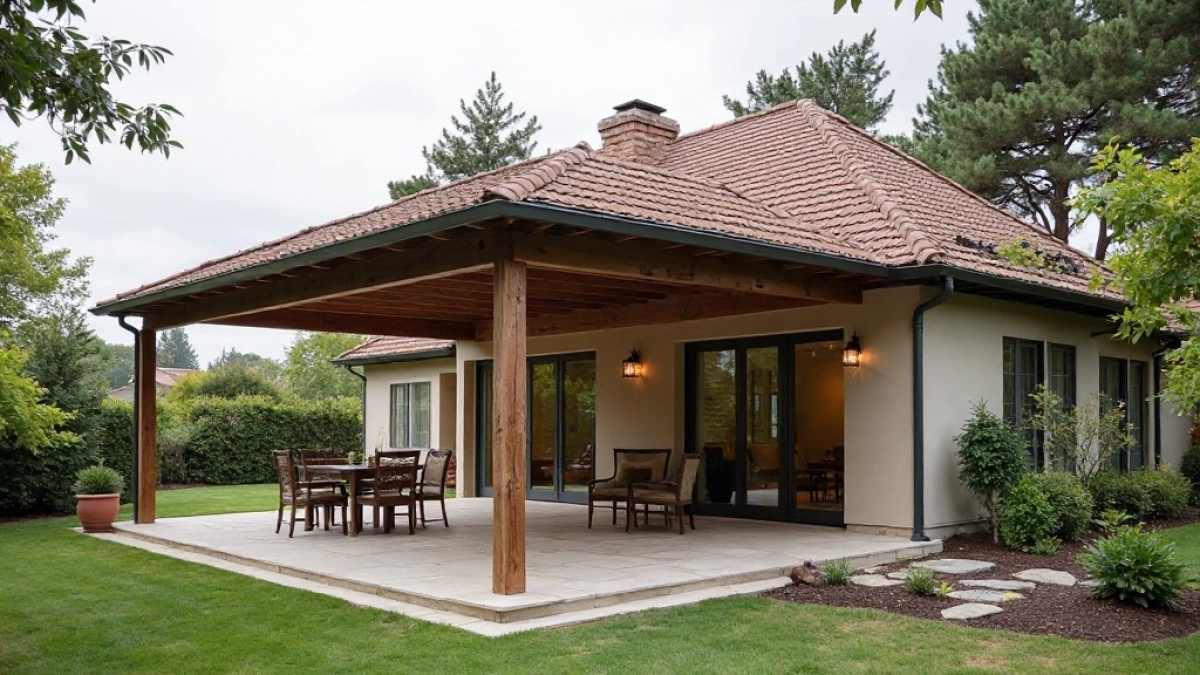

Dobudowa tarasu zadaszonego alternatywa dla przedłużenia

Przy wysięgu powyżej 120 cm lepszym rozwiązaniem bywa samodzielna konstrukcja tarasowa oparta na słupach stalowych 100×100 mm lub drewnianych 14×14 cm. Słupy przejmują całe obciążenie, a dach dwuspadowy pozostaje nietknięty. Koszt takiego tarasu to 280-450 zł/m² w zależności od wykończenia.

Zaletą odrębnej konstrukcji jest brak ingerencji w wieniec i łatwość późniejszej rozbudowy. Wady to konieczność fundamentowania słupów poniżej strefy przemarzania (1,0-1,4 m w zależności od regionu) oraz ryzyko kolizji z istniejącymi instalacjami podziemnymi.

Przy projektowaniu tarasu zadaszonego z dachem dwuspadowym kąt nachylenia nowej połaci musi odpowiadać istniejącemu dachowi lub być od niego o 5 stopni wyższy, żeby linia okapu pozostała spójna. W przeciwnym razie architektura traci harmonię.

Pergola czy dach dwuspadowy?

Przy wysięgu 2-4 m pergola z poliwęglanu lub tkaniny bywa tańsza i łatwiejsza w realizacji niż przedłużenie dachu dwuspadowego. Konstrukcja aluminiowa nie wymaga pozwolenia, jeśli kubatura nie przekracza 35 m³. To istotne ułatwienie dla właścicieli domów z ciasną działką.

Dach dwuspadowy ma jednak przewagę trwałości. Poliwęglan żółknie po 12-15 latach, tkaniny wymagają wymiany co 8-10 lat. Dach z dachówki ceramicznej na przedłużonych krokwiach przetrwa 50+ lat bez większych interwencji.

Decyzja sprowadza się do pytania: potrzebuję pełnej ochrony przed deszczem i śniegiem, czy tylko cienia? Pierwsza opcja wymaga dachu, druga wystarczy pergolę.

Przedłużenie krokwi dachowych to operacja wymagająca precyzji, ale wykonalna bez naruszania wieńca, o ile zachowasz dopuszczalne długości wsporników i dobierzesz łączniki do obciążeń. Każdy centymetr wysięgu zwiększa moment działający na połączenie, dlatego granica 80 cm dla metody na śruby M12 jest nieprzypadkowa. Przy większych wysięgach trójkąt sztywności lub odrębna konstrukcja tarasowa przejmują ciężar, a krokwie pozostają nietknięte. Decyzję warto podjąć po konsultacji z konstruktorem, szczególnie gdy brak murłaty lub rozstaw krokwi przekracza 90 cm.

Dane techniczne i obciążeniowe zgodne z PN-EN 1995-1-1 (Eurokod 5), PN-EN 1991-1-3 (obciążenie śniegiem) oraz PN-EN 1991-1-4 (obciążenie wiatrem). Wymiarowanie łączników wg katalogu Simpson Strong-Tie. Interpretacja przepisów budowlanych na podstawie Ustawy Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) oraz Rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065). Źródła: portal ITB (itb.pl), Polski Komitet Normalizacyjny (pkn.pl), ISAP Internetowy System Aktów Prawnych (isap.sejm.gov.pl).
