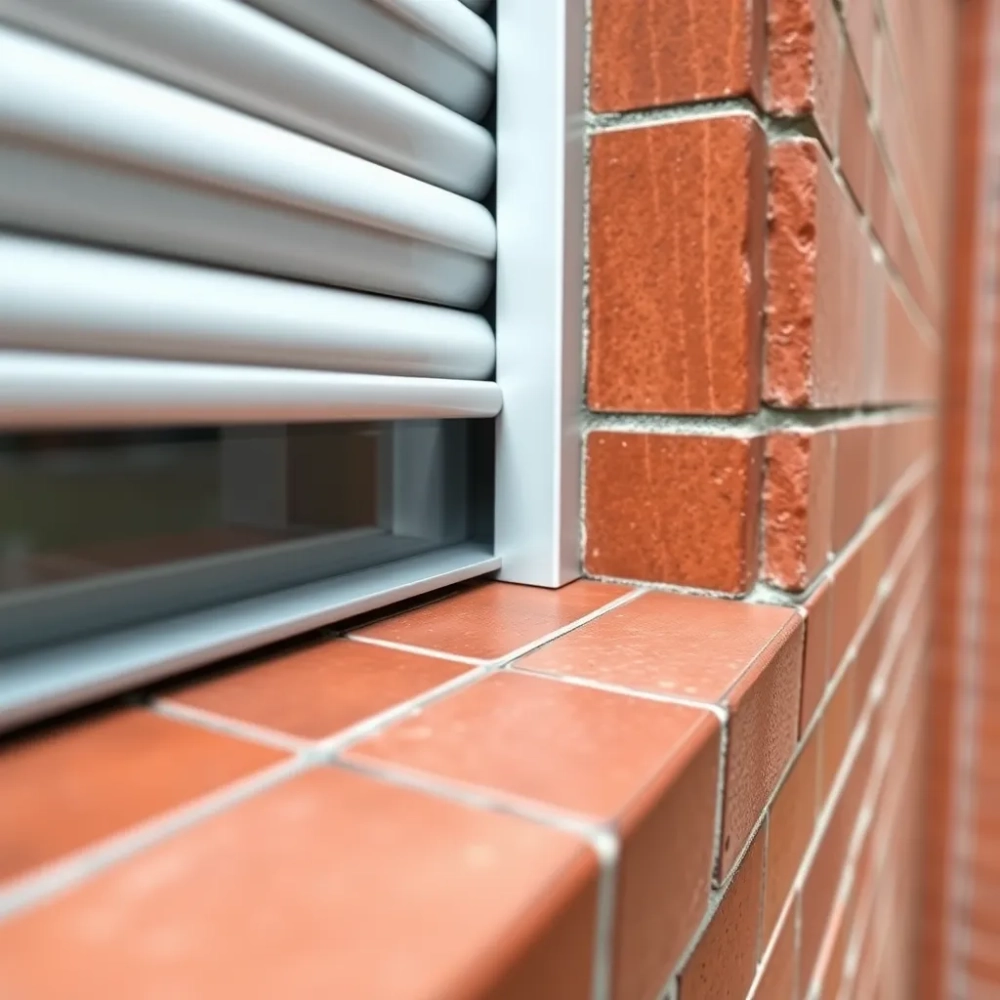

Prowadnice rolet a parapet jak uniknąć problemów przy montażu?

Między prowadnicą rolety a parapetem toczy się cicha bitwa o milimetry, która decyduje o szczelności okna, mostkach termicznych i komforcie na lata. Zły dobór prowadnicy albo zbyt płytki montaż względem krawędzi parapetu kończy się zacinaniem pancerza, szparą wzdłuż okna i rosnącymi rachunkami za ogrzewanie, ponieważ aluminium prowadnicy przewodzi ciepło niemal czterysta razy szybciej niż warstwa styropianu pod nią. W tekście poniżej konkretne liczby, realne mechanizmy fizyczne i jasna odpowiedź, kiedy prowadnica może spoczywać na parapecie, a kiedy musi go omijać lub być od niego odsunięta.

• Dobór prowadnicy do rodzaju parapetu (stal, aluminium, marmur)
• Jak ustawić prowadnicę, by nie zahaczała o parapet
• Najczęstsze błędy łączenia prowadnicy z parapetem i jak ich uniknąć
• Porównanie trzech metod montażu rolet zewnętrznych tradycyjnych
• Schemat decyzyjny: nowy dom, wymiana czy termomodernizacja

Dobór prowadnicy do rodzaju parapetu (stal, aluminium, marmur)

Parapet zewnętrzny wpływa na prowadnicę rolety przez trzy parametry jednocześnie: materiał, grubość krawędzi czołowej i sposób mocowania do wnęki okiennej. Każdy z nich zmienia punkt podparcia prowadnicy, a więc i obciążenie, jakie przenosi się na okno przy zwijaniu pancerza.

Stalowy parapet o grubości 0,75 do 1,0 mm zachowuje sztywność nawet przy szerokości 40 cm, ponieważ rdzeń z twardej stali nie ugina się pod naporem aluminiowej prowadnicy dociskanej śrubami. Problem pojawia się przy krawędzi czołowej: jeśli wygina się ona ponad 2 mm pod naciskiem 5 kG, prowadnica odchyla się od pionu i pancerz zaczyna klinować się w jej kanale. Rozwiązanie stanowi prowadnica z dodatkowym żebrem usztywniającym przy krawędzi oraz podkładka EPDM pod każdym punktem mocowania, która kompensuje nierówność i przejmuje drgania.

Aluminiowy parapet jest lżejszy i łatwiejszy w obróbce, ale jednocześnie bardziej podatny na odkształcenia termiczne: przy różnicy temperatur 50°C między latem a zimą wydłuża się o około 1,2 mm na metr. Prowadnica mocowana bezpośrednio do takiego parapetu pracuje razem z nim i po trzech sezonach zaczyna odstawać od muru o 1 do 2 mm, co otwiera szczelinę wzdłuż okna. Bezpieczniejsze rozwiązanie polega na prowadzeniu aluminiowej prowadnicy poza obrębem parapetu, wzdłuż wnęki, tak aby oba elementy miały niezależne dylatacje.

Marmurowy lub konglomeratowy parapet waży od 35 do 80 kg na metr bieżący, więc prowadnica rolety nie obciąża go wcale. Kłopot tkwi w twardości materiału: wiercenie otworów pod kołki rozporowe wymaga wiertła diamentowego i chłodzenia wodą, bo standardowy wiertło SDS przepala się po 3 do 4 otworów. W takiej sytuacji najlepiej zlecić montaż prowadnicy na konsolach wspornikowych przykręconych do boku wnęki, z pominięciem lica parapetu.

Trzy reguły, które porządkują wybór, wyglądają następująco. Po pierwsze, prowadnica powinna opierać się na elemencie o module Younga powyżej 70 GPa, czyli na stali, twardym aluminium lub murze. Po drugie, każdy punkt mocowania wymaga podkładki EPDM o grubości minimum 2 mm, bo inaczej aluminium prowadnicy ulega korozji kontaktowej z odsłoniętym metalem parapetu. Po trzecie, luz dylatacyjny między czołem prowadnicy a krawędzią parapetu nie może być mniejszy niż 5 mm, aby skompensować ruchy termiczne.

Jak grubość ocieplenia zmienia długość prowadnicy

Standardowa prowadnica aluminiowa ma długość 6 m i głębokość kanału 26 mm, ale jej efektywna długość robocza zależy od tego, ile warstw styropianu lub wełny leży pomiędzy murem a lica elewacji. Przy ociepleniu 15 cm prowadnica musi być krótsza o 150 mm, ponieważ kołek montażowy nie trzyma się w murze za warstwą izolacji. W takich sytuacjach stosuje się kołki talerzowe z trzpieniem stalowym o długości 160 do 200 mm, które przenoszą obciążenie aż do muru nośnego. To właśnie dlatego prowadnica przyklejona do 20 cm styropianu z użyciem krótkich kołków wypacza się po pierwszej zimie i przestaje prowadzić pancerz.

Jak ustawić prowadnicę, by nie zahaczała o parapet

Ustawienie prowadnicy względem parapetu sprowadza się do utrzymania jednej stałej wartości: tolerancji geometrycznej w pionie, która nie powinna przekraczać 1,5 mm na metr prowadnicy. Wystarczy 3 mm odchylenia na dwumetrowej prowadnicy, żeby pancerz o masie 6 kg zaczął szurać o krawędź kanału i ścierać powłokę lakierniczą w ciągu dwóch sezonów.

Pierwszy krok to wyznaczenie pionu laserem lub pionem murarskim o długości co najmniej 2,5 m, przyłożonym do wewnętrznego lica okna. Następnie mierzy się odległość od lica do krawędzi czołowej parapetu, ponieważ prowadnica powinna być cofnięta o 8 do 12 mm względem tej krawędzi. Takie cofnięcie eliminuje ryzyko zahaczenia pancerza o wystający rant, a jednocześnie zostawia wystarczający luz na dylatację termiczną aluminium, które rozszerza się o 0,024 mm na każdy stopień Celsjusza na metr.

Kolejny etap to montaż dolnego odcinka prowadnicy, czyli miejsca najbardziej narażonego na kontakt z parapetem. Dolna zaślepka prowadnicy musi licować z dolną krawędzią parapetu lub być cofnięta 3 do 5 mm poniżej, bo pancerz w najniższym położeniu opiera się właśnie tam. Zaślepka cofnięta zbyt wysoko powoduje, że listwa dolna pancerza wisi w powietrzu, ugina się pod własnym ciężarem i odkształca po dwóch latach użytkowania. Zaślepka osadzona zbyt nisko klinuje się o parapet i blokuje pełne zamknięcie rolety.

Przy oknach z parapetem stalowym warto zastosować podkładkę EPDM o grubości 3 mm pod każdym kołkiem montażowym prowadnicy. Warstwa EPDM tłumi drgania przenoszone z rolety na parapet, a przy okapie z blachy o grubości 0,7 mm zmniejsza hałas o 4 do 6 dB, co ma znaczenie w sypialniach i pokojach dziecięcych. Jednocześnie podkładka chroni aluminium przed korozją galwaniczną, ponieważ bezpośredni kontakt aluminium ze stalą ocynkowaną w obecności wilgoci uruchamia ogniwo elektryczne i przyspiesza utlenianie.

Ostatnia kontrola polega na trzykrotnym opuszczeniu i podniesieniu pancerza ręcznie, zanim podłączy się napęd elektryczny. Jeśli słychać tarcie lub zgrzyt, reguluje się położenie prowadnicy śrubami M6 przy dolnym kołku, aż do uzyskania cichego, płynnego ruchu. Warto powtórzyć próbę po 24 godzinach, ponieważ dopiero wtedy widać, czy prowadnica nie odchyliła się pod wpływem własnej masy lub wagi pierwszego podniesienia pancerza.

Kiedy prowadnica może opierać się na parapecie

Prowadnica oparta bezpośrednio na parapecie działa poprawnie w jednym tylko scenariuszu: parapet jest stalowy, ma grubość co najmniej 1,0 mm, a prowadnica jest mocowana do wnęki okiennej za pomocą konsoli przykręconych do muru, nie do parapetu. W takim układzie parapet pełni wyłącznie rolę dolnej podpory mechanicznej, a nie punktu mocowania, co oznacza brak naprężeń skręcających i brak ryzyka mostka termicznego.

Najczęstsze błędy łączenia prowadnicy z parapetem i jak ich uniknąć

Pięć powtarzających się błędów odpowiada za większość reklamacji w pierwszych dwóch latach użytkowania rolet. Każdy z nich ma swoją fizyczną przyczynę, którą łatwo wyeliminować jeszcze na etapie montażu.

Pierwszy błąd to montaż prowadnicy na warstwie styropianu bez kołków talerzowych. Kołek rozporowy o długości 80 mm osadzony w styropianie nie przenosi obciążeń dynamicznych, ponieważ pianka polistyrenowa ma wytrzymałość na ściskanie 70 do 150 kPa, a pancerz rolety podnosząc się generuje siłę 20 do 30 N na każdy kołek. Po kilku miesiącach kołek wychodzi ze styropianu, prowadnica odchyla się od pionu, a szczelina między prowadnicą a murem osiąga 3 do 5 mm, co widać gołym okiem.

Drugi błąd polega na braku podkładek EPDM między aluminium prowadnicy a stalą parapetu. Aluminium i stal ocynkowana w środowisku wilgotnym tworzą ogniwo galwaniczne, w którym aluminium pełni rolę anody i ulega przyspieszonemu utlenianiu. Po 18 miesiącach na styku obu metali pojawia się biały nalot tlenku glinu, a po trzech latach prowadnica traci 0,2 do 0,4 mm grubości ścianki w miejscu kontaktu. Podkładka EPDM o grubości 2 mm przerywa obwód elektryczny i wydłuża żywotność prowadnicy do 15 do 20 lat.

Trzeci błąd to zbyt ciasne osadzenie prowadnicy między murem a parapetem, bez zachowania luzu dylatacyjnego. Aluminium prowadnicy przy temperaturze letniej 35°C i zimowej -15°C zmienia swoją długość o 1,3 mm na każdy metr. Bez luzu prowadnica napiera na parapet i wybrzusza się na środku, a jej kanał przyjmuje kształt łuku, w którym pancerz klinuje się mimo pozornie prostego montażu. Rozwiązaniem jest pozostawienie szczeliny 5 mm na każdym końcu prowadnicy i wypełnienie jej trwale elastycznym kitem silikonowym o module Younga poniżej 1 MPa.

Czwarty błąd to mocowanie prowadnicy do parapetu plastikowego z PVC. Parapety PVC mają współczynnik rozszerzalności liniowej 0,08 mm na metr na stopień Celsjusza, czyli ponad trzykrotnie więcej niż aluminium, więc ich ruch termiczny odrywa prowadnicę od śrub po kilku sezonach. Ponadto PVC mięknie powyżej 65°C, a przy oknie od strony południowej takie temperatury zdarzają się regularnie. W takiej konfiguracji prowadnica musi być zamocowana wyłącznie do muru, a parapet PVC obcięty 10 mm przed lico prowadnicy.

Piąty błąd to rezygnacja z dolnych zaślepek prowadnicy, które chronią kanał przed wodą i zanieczyszczeniami. Bez zaślepek woda opadowa wlewa się do prowadnicy, zimą zamarza i rozsadza kanał od środka, a liście oraz pył tworzą warstwę, która z czasem utrudnia ruch pancerza. Zaślepki PVC z uszczelką EPDM kosztują kilka złotych, a oszczędzają wymianę całej prowadnicy po 5 do 7 latach.

Lista kontrolna przed rozpoczęciem montażu

• Zmierzono odległość pionu od lica okna do krawędzi czołowej parapetu w trzech punktach: góra, środek, dół.
• Sprawdzono materiał parapetu i jego grubość w najcieńszym miejscu.
• Zaplanowano kołki talerzowe o długości zapewniającej zakotwienie w murze minimum 50 mm.
• Przygotowano podkładki EPDM 3 mm pod każdy punkt mocowania prowadnicy.
• Ustalono luz dylatacyjny 5 mm na każdym końcu prowadnicy.
• Zamówiono zaślepki dolne prowadnicy z uszczelką.
• Sprawdzono dostęp do pokrywy skrzyni rolety od strony elewacji.

Kiedy poprosić fachowca o pomoc

Samodzielny montaż prowadnicy ma sens przy nowym budynku, prostych oknach i parapetach stalowych. W każdym innym przypadku, zwłaszcza przy ociepleniu powyżej 15 cm, parapetach marmurowych lub istniejącej elewacji, montaż powinien wykonać doświadczony monter, ponieważ błędy poprawia się kosztem kucia elewacji lub wymiany parapetu.

Porównanie trzech metod montażu rolet zewnętrznych tradycyjnych

Sposób montażu rolety zewnętrznej wpływa na izolacyjność, estetykę i cenę inwestycji, a wybór zależy od etapu budowy i grubości elewacji. Poniższa tabela porównuje trzy najczęściej stosowane metody: do muru lub elewacji, do stolarki z wysuniętą skrzynią oraz w obrysie okna.

Metoda do muru lub elewacji sprawdza się przy nowych budynkach z elewacją o grubości 20 cm lub więcej. Skrzynia rolety mocowana jest do warstwy konstrukcyjnej, a prowadnice przechodzą przez warstwę izolacji termicznej. Warunek stanowi zastosowanie styropianu o grubości co najmniej 20 mm bezpośrednio pod skrzynią i pod prowadnicami, co eliminuje mostek termiczny na styku aluminium i muru. Współczynnik przenikania ciepła w miejscu montażu nie powinien przekraczać 0,30 W/m²K zgodnie z wymaganiami Warunków Technicznych 2021 dla przegród zewnętrznych.

Metoda do stolarki ze skrzynią nad oknem pozwala ukryć skrzynię pod okapem elewacji, co daje czystą linię okna. Konieczne jest pozostawienie dostępu do pokrywy rolety od dołu lub od czoła, aby umożliwić serwis i wymianę pancerza. Skrzynia wysunięta przed lico muru odsłania dystans 20 do 40 mm, który trzeba wypełnić styropianem i zamaskować listwą wykończeniową.

Metoda w obrysie okna jest najpopularniejsza przy wymianie starych rolet skrzynkowych lub montażu rolet w istniejących budynkach, ponieważ nie wymaga kucia elewacji ani przerabiania warstwy ocieplenia. Skrzynia i prowadnice mieszczą się w obrysie wnęki okiennej, a całość mocowana jest do ościeży. W tej metodzie należy poinformować producenta o typie parapetu, ponieważ prowadnica musi być dobrana do materiału i grubości czołowej krawędzi.

Stabilne podparcie pancerza

Pancerz rolety o masie 6 do 12 kg wymaga stabilnego podparcia w pozycji zamkniętej. Zbyt niskie podłoże powoduje, że listwa dolna wisi w powietrzu i ugina się pod własnym ciężarem, a zbyt wysokie uniemożliwia pełne zamknięcie i tworzy szczelinę 5 do 15 mm wzdłuż parapetu. Optymalnie listwa dolna spoczywa na podłożu na całej swojej szerokości, a parapet nie wystaje ponad wewnętrzną krawędź prowadnicy.

Konsekwencje złego doboru prowadnicy do parapetu

Niewłaściwie dobrana prowadnica skraca żywotność rolety o 40 do 60%, ponieważ siły boczne przenoszone z klinującego się pancerza koncentrują się w jednym punkcie mocowania i powoli wyrywają kołki z muru. Naprawa takiego uszkodzenia wymaga demontażu rolety, wzmocnienia elewacji i ponownego montażu, co kosztuje 200 do 400 PLN na jedno okno.

Schemat decyzyjny: nowy dom, wymiana czy termomodernizacja

Wybór metody montażu zależy od etapu inwestycji i grubości elewacji. Nowy dom z projektowaną elewacją 20 cm lub grubszą pozwala na montaż do muru, który zapewnia najlepszą izolację i stabilność. Wymiana rolet w istniejącym budynku bez ingerencji w elewację wymusza metodę w obrysie okna, chyba że inwestor zdecyduje się na termomodernizację w tym samym czasie. Termomodernizacja starego budynku to okazja do montażu do muru, ponieważ i tak zdejmowana jest elewacja.

Dla inwestorów planujących montaż w najbliższych tygodniach najważniejsze są trzy pytania. Jaki jest materiał i grubość parapetu? Czy elewacja będzie remontowana w ciągu najbliższych dwóch lat? Jakiej izolacyjności oczekujemy w miejscu montażu? Odpowiedzi na te pytania pozwalają wybrać metodę, która nie wymaga poprawek po pierwszym sezonie użytkowania.

Przed podpisaniem umowy z wykonawcą warto zadać mu kilka pytań technicznych. Jaką długość kołków talerzowych planuje zastosować w elewacji 15 cm? Czy przewiduje podkładki EPDM pod każdym mocowaniem prowadnicy do stalowego parapetu? Jaki luz dylatacyjny zostawi między prowadnicą a czołem parapetu? Konkretne odpowiedzi na te pytania odróżniają doświadczonego montera od przypadkowego fachowca.

�ródła danych i norm: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), Warunki Techniczne 2021 dla przegród zewnętrznych, norma PN-EN 13659 dotycząca osłon zewnętrznych, oraz katalogi techniczne producentów systemów prowadnic aluminiowych do rolet zewnętrznych.
