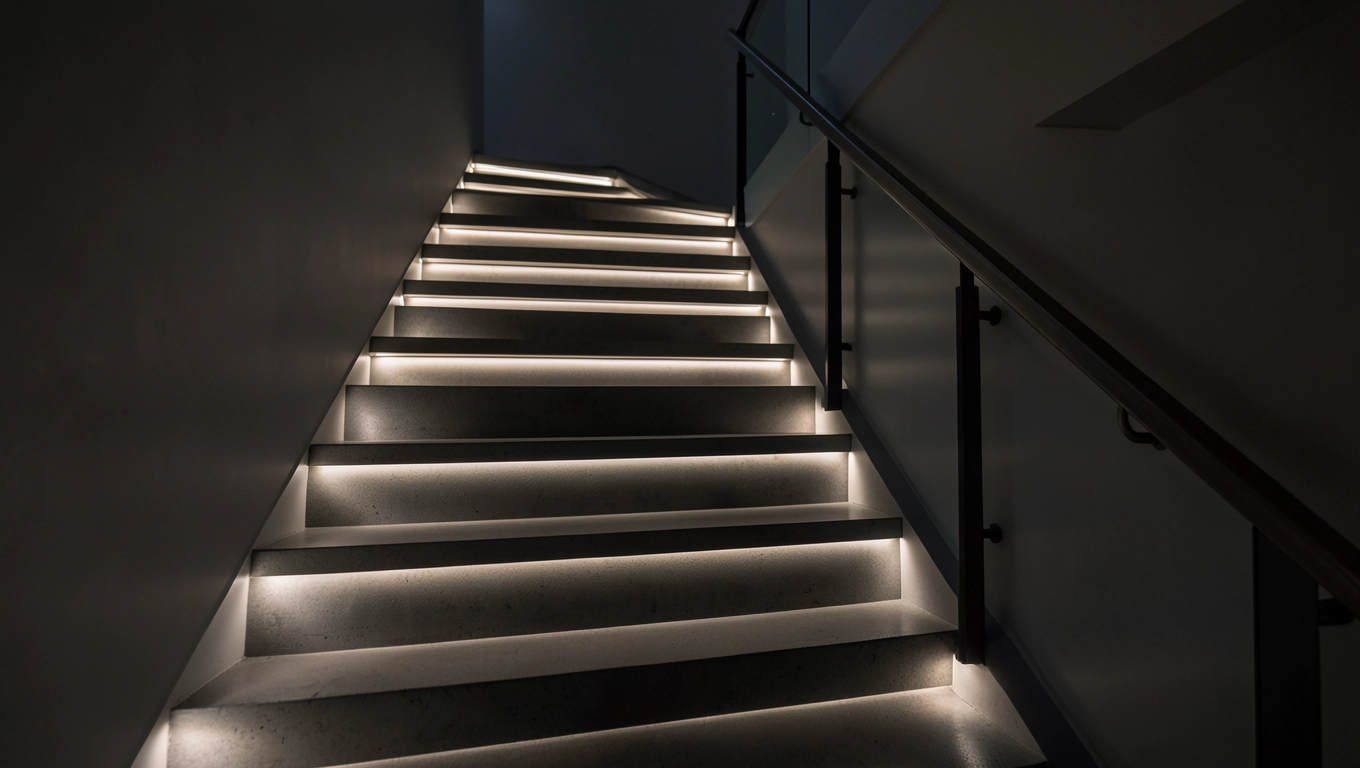

Podświetlane schody z boku efektowny montaż krok po kroku

Schody z podświetleniem LED wzdłuż policzka to sposób na połączenie bezpieczeństwa wieczornego schodzenia z efektem, który wygląda jak z projektu architekta. Boczna wiązka światła rysuje krawędź każdego stopnia, ułatwia trafienie nogą po zmroku i jednocześnie buduje klimat wnętrza, zanim jeszcze zapalisz główne lampy. W tym tekście znajdziesz konkretne dane techniczne, realne koszty oraz listę pułapek, które potrafią zepsuć nawet dobraną taśmę.

• Podświetlane schody z boku wybór miejsca montażu i prowadzenie kabli
• Podświetlane schody z boku sterowanie ręczne, czujnikiem i smart home
• Podświetlane schody z boku koszty, błędy montażowe i checklista

Najczęściej wyszukiwane pytania dotyczą trzech rzeczy: którędy poprowadzić kabel, jaką taśmę kupić i ile to wszystko kosztuje. Każdy z tych wątków rozbijam poniżej, z uwzględnieniem norm, które obowiązują przy instalacjach niskonapięciowych w budynkach mieszkalnych.

Podświetlane schody z boku wybór miejsca montażu i prowadzenie kabli

Miejsce montażu decyduje o charakterze efektu. Najczęściej wybiera się policzek stopnia, czyli pionowy fragment po wewnętrznej lub zewnętrznej stronie biegu tam diody świecą skośnie w dół i odsłaniają krawędź następnego stopnia. Druga popularna lokalizacja to podstopnica, gdzie światło wylewa się na pionową ścianę pod stopniem, tworząc miękką poświatę. Trzecia opcja to listwa policzkowa biegnąca wzdłuż całej długości schodów daje ciągłą linię zamiast punktowych akcentów.

Przy policzku kable prowadzi się w frezie wykonanym frezarką ręczną z frezem palcowym. Rowek ma zwykle 8-10 mm szerokości i 6-8 mm głębokości, co pozwala ukryć przewód dwużyłowy o przekroju 0,5 mm² bez wciskania go na siłę. Frezowanie powinno iść wzdłuż włókien drewna, najlepiej w miejscu, które po montażu listwy przypodłogowej zostanie zasłonięte wtedy ewentualna niedoskonałość prowadzenia znika pod wykończeniem.

Przy podstopnicy sprawa wygląda inaczej. Kabel schodzi pionowo w szczelinie między stopniem a ścianą klatki schodowej, a z każdego stopnia odchodzi odgałęzienie do najbliższego modułu LED. To rozwiązanie wymaga precyzyjnego pomiaru, bo każdy milimetr różnicy widać później jako nierówne odstępy między świecącymi punktami.

Najczęściej popełniany błąd to prowadzenie kabla bez peszla. Przewód zasilający taśmy LED pracuje w reżimie napięcia 12 lub 24 V, więc ściśle mówiąc nie musi być w peszelu, ale norma PN-EN 60598-1 wymaga, by okablowanie wewnętrzne oprawy było chronione przed uszkodzeniami mechanicznymi. Drewno pracuje sezonowo, wkręcany potem profil lekko dociska kabel, a brak osłony kończy się przebiciem izolacji po dwóch-trzech sezonach grzewczych.

Przejście kabla między kondygnacjami to miejsce newralgiczne. Kabel schodzi w rurze ochronnej sztywnej lub elastycznej w ścianie nośnej, a w obrębie biegu schodowego przechodzi w peszel ukryty w frezie. W stropie warto zostawić zapas około 20 cm, żeby przy ewentualnej wymianie zasilacza nie trzeba było rozkuwać tynku.

Drugi błąd to brak puszki rewizyjnej przy zasilaczu. Impulsowy zasilacz LED ma żywotność 30 000-50 000 godzin, ale w praktyce pada częściej, gdy pracuje w szczelnej, nieprzewietrzanej wnęce. Puszka rewizyjna daje dostęp do urządzenia bez demontażu profili i klejenia od nowa.

Dobór taśmy LED co naprawdę ma znaczenie

Rynek oferuje trzy popularne typy diod montowanych powierzchniowo. SMD 2835 to obecnie najczęstszy wybór przy schodach przy prądzie 60 mA na diodę daje około 120 lm z metra przy mocy 9,6 W. SMD 3528 jest starszą konstrukcją, świeci słabiej (ok. 60 lm/m) i ma wyraźnie widoczne punkty świetlne przy niskim profilu. SMD 5050 to trzy diody w jednej obudowie, świeci najmocniej (ok. 180 lm/m), ale pobiera prąd proporcjonalnie wyższy, co wymaga mocniejszego zasilacza i solidniejszego chłodzenia.

Przy schodach drewnianych kluczowe jest oddawanie barw. Taśma o wskaźniku CRI poniżej 80 sprawia, że dąb wygląda jak brzoza, a orzech jak palisander. Dlatego przy ciemnym drewnie warto szukać taśm z CRI ≥ 90, najlepiej z certyfikatem producenta potwierdzającym pomiar spektralny. To ta różnica między ciepłą poświatą a mdłą żółcią, którą widać już przy pierwszym wieczornym zejściu.

Barwa światła ma realny wpływ na odbiór drewna. Przy 3000 K (ciepła biel) dąb wygląda najbardziej zbliżenie do dziennego oświetlenia słonecznego kolory miodu i bursztynu zyskują głębię. Przy 4000 K (neutralna biel) schody wyglądają chłodniej i bardziej architektonicznie, ale drewno może wydawać się wyblakłe. Przy schodach z drewna egzotycznego (merbau, ipe, teak) ciepła barwa często dodaje różowy nalot, który nie każdemu odpowiada.

Napięcie zasilania wpływa na planowanie obwodu. Taśma 12 V pozwala ciąć odcinki co 50 mm (co 3 diody), ale przy dłuższych ciągach spadek napięcia powoduje, że końcowe diody świecą słabiej różnica potrafi sięgać 20% po 5 metrach. Taśma 24 V tnie się co 100 mm, ale spadek napięcia jest mniejszy, więc długie biegi schodowe wychodzą bardziej równomiernie. Przy schodach powyżej 12 stopni 24 V to rozsądna inwestycja różnicy kilku złotych na metr.

Profile aluminiowe i chłodzenie

Taśma LED bez profilu aluminiowego to proszenie się o kłopoty. Dioda SMD 2835 przy pełnej mocy grzeje się do 40-50°C, a dioda 5050 potrafi przekroczyć 60°C. Aluminium ma przewodność cieplną około 200 W/(m·K), więc profil odprowadza ciepło dziesięciokrotnie skuteczniej niż powietrze. Bez profilu ściemniacz wyraźnie skraca żywotność diod z deklarowanych 30 000 godzin robi się realne 12 000-18 000.

Głębokość profilu wpływa na rozproszenie światła. Profil wpuszczany (12 mm wewnętrznego światła) z mlecznym kloszem daje łagodne, jednolite światło bez widocznych punktów. Profil natynkowy (8-10 mm) z kloszem przezroczystym pokazuje punkty diod efekt bywa pożądany przy nowoczesnych, surowych wnętrzach. Przy drewnie zdecydowanie częściej wybiera się klosz mleczny, bo ukrywa technikę i podkreśla architekturę schodów.

Podświetlane schody z boku sterowanie ręczne, czujnikiem i smart home

Najprostsze sterowanie to włącznik schodowy przy wejściu i na górze biegu. Po wciśnięciu przycisku na dole schody świecą przez zaprogramowany czas (zwykle 30-90 sekund), po czym automatycznie gasną dzięki timerowi wbudowanemu w ściemniacz. To rozwiązanie kosztuje 60-120 zł za komplet ściemniacza z timerem i sprawdza się w domach, gdzie schody są używane rzadko lub jedynie wieczorem.

Czujnik ruchu PIR w połączeniu z czujnikiem zmierzchowym to krok dalej. Czujnik reaguje na ruch w odległości do 3 metrów, ale dioda IR ma ograniczone pole widzenia (zwykle 100-120 stopni). Dlatego przy schodach L-kształtnych instaluje się dwa czujniki jeden na dole, drugi na półpiętrze. Czujnik zmierzchowy eliminuje problem uruchamiania światła w dzień, kiedy schody mają wystarczające oświetlenie dzienne.

Konfiguracja z podwójnym czujnikiem działa według prostej logiki: ruch wykryty na dole przyciemnia schody na 30% i po 5 sekundach bezruchu przechodzi do 10%; ruch wykryty w połowie biegu rozjaśnia do 100% na zaprogramowany czas. Taki scenariusz najłatwiej zaprogramować w ściemniaczu z funkcją sekwencyjną, na przykład w modelach obsługujących protokół DALI lub KNX.

Sterowanie smart home (WiFi lub Zigbee) daje najwięcej możliwości, ale wymaga stabilnej sieci. Moduł WiFi łączy się z routerem i przyjmuje polecenia z aplikacji lub asystenta głosowego. Moduł Zigbee tworzy sieć mesh z innymi urządzeniami w domu, działa stabilniej przy wielu czujnikach i pobiera mniej prądu. Przy schodach najczęściej stosuje się moduł Zigbee na każdym biegu, ponieważ pojedynczy moduł przy piętnastu metrach taśmy zaczyna zrywać połączenie.

Scenariusze warte zaprogramowania: tryb wieczorny (jasność 40%, ciepła barwa, samoczynne wyłączenie po 20 minutach), tryb nocny (jasność 10%, neutralna barwa, reakcja tylko na ruch), tryb imprezowy (zmiana kolorów przy taśmie RGB, sterowana muzyką). Wszystkie działają po zaprogramowaniu bez udziału telefonu moduł Zigbee przechowuje scenariusze lokalnie, dzięki czemu nawet awaria routera nie unieruchamia schodów.

Przy montażu ściemniacza trzeba pamiętać o współpracy z zasilaczem. Ściemniacz PWM (modulacja szerokości impulsu) działa z większością zasilaczy impulsowych, o ile mają one funkcję ściemniania 1-10 V lub kompatybilny protokół. Ściemniacz fazowy (wcinający się w sinusoidę sieci) przy zasilaczu impulsowym powoduje charakterystyczne piszczenie i uszkodzenie urządzenia w ciągu kilku miesięcy.

Przy schodach zewnętrznych (wejście do domu, ogród, taras) wchodzi w grę klasa szczelności IP. Taśma LED w profilu z kloszem ma zwykle IP65, co wystarcza do zadaszonych schodów. Bez zadaszenia trzeba sięgnąć po profil z kloszem IP67 i zalać końcówki silikonem. Zasilacz musi mieć klasę szczelności co najmniej IP65, a najlepiej IP67 wilgoć skondensowana w obudowie bez odpowiedniej ochrony powoduje korozję styków i zwarcia po pierwszej zimie.

Podświetlane schody z boku koszty, błędy montażowe i checklista

Realny koszt schodów dziesięciostopniowych zamyka się w przedziale 2 200-3 800 zł przy wariancie podstawowym. Tabela poniżej rozkłada tę kwotę na materiały i robociznę.

Przy piętnastu stopniach różnice rosną proporcjonalnie, bo dochodzi dłuższy odcinek profilu i mocniejszy zasilacz. Wariant premium zakłada taśmy LED o CRI > 95 i zasilacz z certyfikatem niezależnego laboratorium (TÜV lub DEKRA), co ma znaczenie przy ubezpieczeniu domu od pożarów instalacji elektrycznych.

Najczęściej popełniany błąd to zasilacz o zbyt małej mocy. Zasilacz powinien mieć 25-30% zapas mocy ponad sumaryczne zapotrzebowanie taśmy przy wariancie 120 W zapotrzebowania sprawdza się zasilacz 150 W, a nie 120 W. Zasilacz pracujący na granicy wydajności grzeje się, skraca żywotność kondensatorów i migocze przy ściemnianiu. Migotanie bywa niewidoczne gołym okiem, ale powoduje zmęczenie wzroku i bóle głowy u osób wrażliwych.

Drugi błąd to łączenie odcinków taśmy w niewłaściwych miejscach. Łączenie lutowane jest lepsze niż złączki wsuwane, bo złączka po kilku miesiącach traci docisk i iskrzy. Miejsca łączeń najlepiej umieszczać w najniższym punkcie obwodu, pod stopniem, gdzie ewentualne problemy termiczne nie przenoszą się na całą długość taśmy.

Łączenie taśmy w narożnikach przez zgięcie bez profilu kątowego powoduje przerwanie ścieżki drukowanej. Każde zagięcie o kąt większy niż 90 stopni wymaga użycia łącznika kątowego lub lutowania odcinka po zagięciu.

Brak chłodzenia profilu aluminiowego to trzeci najczęstszy grzech. Profil natynkowy przyklejony do drewna bez taśmy termoprzewodzącej pod spodem kiepsko odprowadza ciepło. Dlatego profile przeznaczone do montażu na drewnie mają na spodzie kanał na pastę termoprzewodzącą cienka warstwa pasty silikonowej zmniejsza opór cieplny o 40-60% w porównaniu z suchym stykiem.

Checklista przed montażem

• Pomiar długości każdego biegu z dokładnością do 5 mm
• Wybór miejsca prowadzenia kabla (frez, peszel, listwa przypodłogowa)
• Sprawdzenie, czy zasilacz zmieści się w planowanej wnęce
• Weryfikacja napięcia taśmy i kompatybilności ze ściemniaczem
• Zakup profili z zapasem 10% na przycinanie
• Przygotowanie frezarki z frezem palcowym 8 mm
• Zakup pasty termoprzewodzącej do profili przyklejanych na drewno
• Przygotowanie śrubokręta dynamometrycznego do listew zaciskowych
• Sprawdzenie ciągłości obwodu miernikiem po każdym odcinku taśmy
• Zaplanowanie puszki rewizyjnej przy zasilaczu
• Test działania czujnika ruchu przed ostatecznym montażem profili
• Dokumentacja zdjęciowa tras kablowych przed zakryciem

Bezpieczeństwo pożarowe to aspekt, o którym rzadko się mówi. Taśma LED zasilana napięciem do 24 V nie stwarza ryzyka porażenia, ale niewłaściwy montaż przy drewnie może prowadzić do przegrzania i zwęglenia materiału. Norma PN-EN 60598-2-21 wymaga, by oprawy montowane na łatwopalnych powierzchniach miały odległość co najmniej 5 mm od podłoża przy mocy do 10 W/m i 10 mm przy wyższych mocach. Dlatego profil natynkowy z wentylowanym odstępem jest bezpieczniejszy niż profil wpuszczany bezpośrednio w drewno, szczególnie przy mocnej taśmie 5050.

Koszt eksploatacji rocznej pozostaje zaskakująco niski. Schody dziesięciostopniowe z taśmą 2835 o łącznej mocy 80 W, używane dwie godziny dziennie, zużywają rocznie około 58 kWh. Przy obecnej cenie energii elektrycznej w taryfie G11 daje to wydatek rzędu 40-55 zł rocznie. Ściemniacz obniżający jasność do 40% realnie zmniejsza to zużycie o połowę, bo taśma pobiera prąd proporcjonalnie do jasności przy sterowaniu PWM.

Przy schodach zabiegowych (z zakrętami 90 lub 180 stopni) pojawia się jeszcze jeden problem: prowadzenie profilu po łuku. Profile aluminiowe mają pewną elastyczność, ale minimalny promień gięcia wynosi zwykle 30 cm. Przy ciaśniejszych łukach konieczne jest cięcie profila na krótkie odcinki i łączenie pod kątem każde takie połączenie wymaga łącznika kątowego lub precyzyjnego lutowania taśmy.

Sezonowe zmiany parametrów taśmy to realne zjawisko, pomijane przez producentów w materiałach marketingowych. Przy temperaturach poniżej -10°C diody SMD 2835 tracą około 15% strumienia świetlnego i zmienia się ich barwa w kierunku chłodniejszej. Dlatego schody zewnętrzne w polskim klimacie (gdzie temperatura spada poniżej -15°C co najmniej kilka razy w roku) lepiej zasilać taśmą o deklarowanym zakresie pracy do -25°C, nawet kosztem niewielkiej różnicy w cenie.

Dobór barwy do pory dnia ma znaczenie większe, niż się wydaje. Badania fotobiologiczne pokazują, że ciepłe światło 2700-3000 K wieczorem wspiera produkcję melatoniny i ułatwia zasypianie, podczas gdy neutralne 4000 K blokuje ten proces. Dlatego schody sypialniane lepiej programować na ciepłą barwę bez możliwości zmiany, a schody strefy dziennej na neutralną lub z możliwością zmiany w aplikacji.

Przed podjęciem prac warto zrobić własny pomiar jasności na drewnie danej partii. Kawałek wykończonego stopnia, taśma próbna 30 cm i miernik luksomierz aplikacyjny pozwalają ocenić, czy 120 lm/m wystarczy, czy potrzebna jest wersja 180 lm/m. Ten pięciominutowy test przed zakupem oszczędza czas potem spędzony na wymianie taśmy na mocniejszą.

Schody z podświetleniem LED montowanym z boku to inwestycja na lata prawidłowo zamontowana instalacja działa bezawaryjnie przez 8-12 lat przy codziennym użytkowaniu. Tyle trwa zwykle czas do pierwszego remontu generacyjnego, kiedy wymienia się schody na nowe lub gruntownie odnawia. Warto przy pierwszym montażu zaplanować trasy kabli tak, by przy kolejnej wymianie dało się je wymienić bez kucia ścian.

Norma PN-EN 60598-1 oraz PN-EN 60598-2-21 regulują wymagania dla opraw montowanych na powierzchniach łatwopalnych. Wytyczne dotyczące instalacji niskonapięciowych w budynkach mieszkalnych zawiera również Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (aktualnie Dz.U. z 2022 r. poz. 1225, z późn. zm.). Przy projektowaniu warto też sprawdzić zalecenia producentów taśm LED dotyczące maksymalnej długości ciągu przy danym napięciu zasilania.

Dzielcie się w komentarzach waszymi doświadczeniami z montażem jaką taśmę wybraliście, jaki sterownik sprawdził się najlepiej i co byście zrobili inaczej, widząc efekt po roku użytkowania.
