Płyta balkonowa prefabrykowana szybki montaż bez szalowania

Wybór gotowej płyty balkonowej zamiast szalowania na placu budowy potrafi skrócić realizację nawet o kilka tygodni, a przy okazade wyeliminować całą gamę błędów wykonawczych. Płyta balkonowa prefabrykowana to element betonowy dostarczany na budowę jako gotowa konstrukcja, często z zatartą posadzką, kapinosem i uchwytami pod balustradę. Różnica wobec tradycyjnego monolitu polega na tym, że producent odpowiada za jakość betonu, otulinę zbrojenia i geometrię płyty, a ekipa montażowa ogranicza swoją pracę do osadzenia elementu i zbrojenia styku.

• Rodzaje płyt balkonowych prefabrykowanych
• Montaż płyty balkonowej prefabrykowanej krok po kroku
• Parametry techniczne i wymiary płyt balkonowych
• Płyta prefabrykowana czy balkon wylewany porównanie rozwiązań
• Zastosowania płyt balkonowych prefabrykowanych
• Kiedy nie wybrać płyty balkonowej prefabrykowanej
• Checklist przed zakupem płyty balkonowej prefabrykowanej

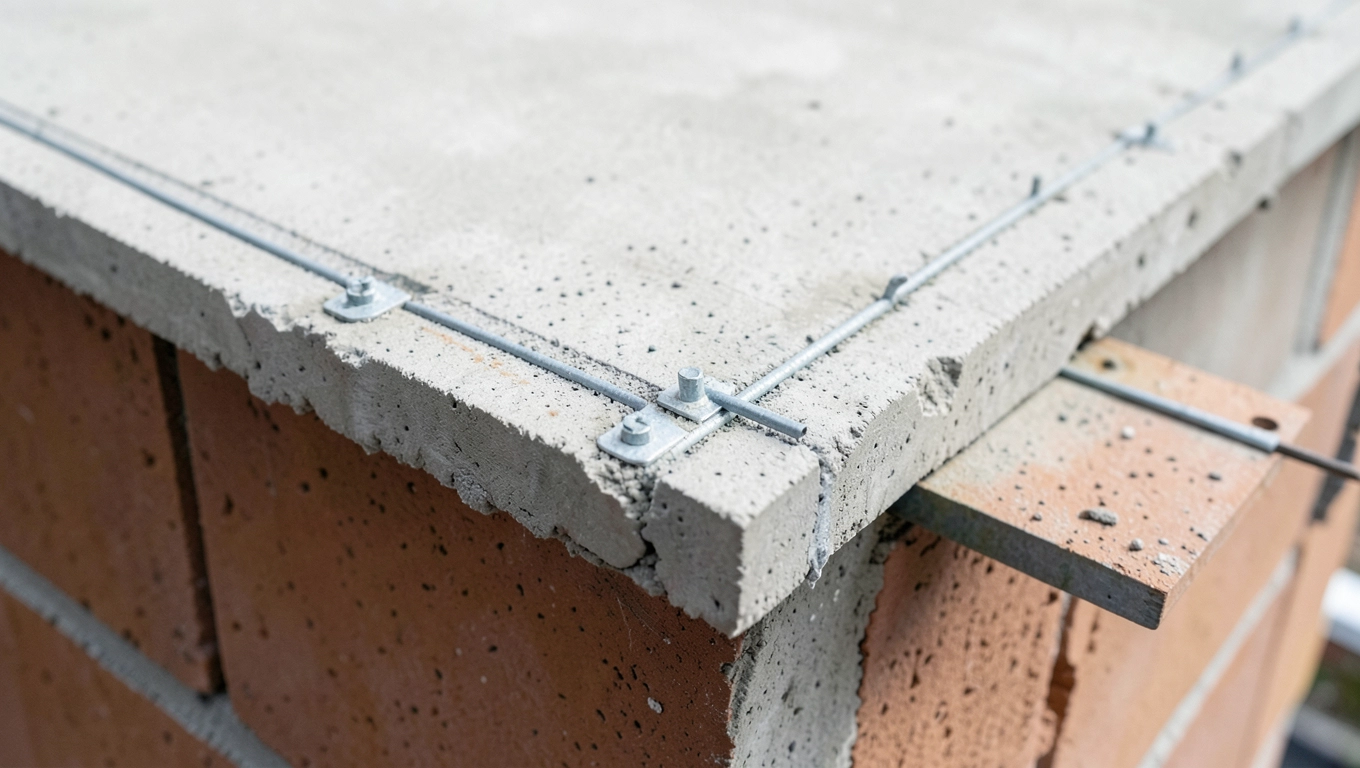

Rodzaje płyt balkonowych prefabrykowanych

Trzy podstawowe warianty spotykane na rynku różnią się grubością, ciężarem i zakresem robót uzupełniających po osadzeniu. Najlżejsze są płyty pełne, gotowe do natychmiastowego wbudowania. Cięższe płyty żebrowane przenoszą większe rozpiętości, ale wymagają dozbrojenia na budowie. Pośrednie rozwiązanie stanowią panele wymagające częściowego szalowania.

Płyta pełna

To najprostsza konstrukcja: płyta o grubości zwykle 160-220 mm, zbrojona podwójną siatką ze stali AIIIN. Ciężar waha się od 80 do 120 kg/m², więc na typowy balkon 6 m² przypada około 0,5-0,7 tony. Element trafia na budowę z gotową powierzchnią czołową, kapinosem od spodu i najczęściej z kotwami do balustrady.

Kiedy wybrać wariant pełny? Przy balkonach wspornikowych o rozpiętości do 1,8 m i obciążeniu użytkowym do 2,5 kN/m², czyli w budynkach jednorodzinnych i segmentach mieszkaniowych o zwartej zabudowie. Sprawdza się wszędzie tam, gdzie ekipa chce uniknąć szalowania i skrócić czas żelowania betonu.

Ograniczenia pojawiają się przy większych wysięgach. Płyta pełna powyżej 2,2 m zaczyna wymagać znacznego zbrojenia górą, co podnosi koszt elementu i utrudnia transport. W takiej sytuacji producent zaproponuje wariant żebrowany lub panel.

Panel żebrowany (typ z żebrami)

Konstrukcja składa się z cieńszej płyty (zwykle 100-140 mm) usztywnionej żebrami poprzecznymi lub podłużnymi. Żebra przenoszą moment zginający przy większych wysięgach, więc ciężar materiałowy rozkłada się optymalnie. Masa własna spada do 60-90 kg/m², a nośność rośnie nawet do 5 kN/m².

Dobór tego wariantu ma sens w budynkach wielorodzinnych z balkonami o wysięgu 2,0-2,8 m, a także w obiektach użyteczności publicznej, gdzie wymagana jest większa odporność ogniowa. Standard REI 90 dla żebrowanego panelu osiąga się łatwiej niż dla cienkiej płyty pełnej, bo dodatkowa masa betonu podnosi odporność ogniową.

Montaż wymaga dozbrojenia w miejscu oparcia i połączenia ze stropem. Wystające pręty z płyty stykają się ze zbrojeniem wieńca stropowego, a złącze uzupełnia się betonem C25/30. Bez tego etapu element nie przeniesie momentu wspornikowego, więc pominięcie go to jeden z najczęstszych błędów na budowie.

Panel z burtą (typ do szalowania)

Panel ma krawędź boczną pełniącą rolę traconego szalunku. Po osadzeniu płyty ekipa ustawia ewentualne dodatkowe szalunki obrzeża, dozbraja krawędź i zalewa styk. W ten sposób jednocześnie wykonuje się fragment stropu lub łącznika balkonu ze stropem.

Wariant pasuje do sytuacji, gdy balkon łączy się z fragmentem konstrukcji stropowej albo gdy obrys balkonu jest nieregularny i wymaga indywidualnego profilu. Sprawdza się przy termomodernizacjach bloków z lat 70., gdzie trzeba dobudować balkon do istniejącej ściany warstwowej.

Kiedy unikać tego rozwiązania? W budynkach pasywnych i energooszczędnych, gdzie każdy mostek termiczny generuje straty. Burbela na krawędzi wymaga dodatkowego mostka do ocieplenia, a łącznik balkonowy musi mieć niski współczynnik przenikania ciepła (np. λ ≤ 0,8 W/mK w punkcie przebicia).

Montaż płyty balkonowej prefabrykowanej krok po kroku

Sam montaż zajmuje na budowie od 45 minut do 2 godzin na jeden balkon, zależnie od masy i dostępności dźwigu. Reszta czasu to przygotowania i wysychanie złącza.

Etap 1: Przygotowanie podłoża i wsporników

Przed dostawą wykonawca sprawdza marki montażowe, długości wysunięcia wieńców i obecność kotew montażowych w stropie. Brak kotew zmusza do wiercenia w świeżym betonie, co w praktyce oznacza przestój ekipy i zmianę harmonogramu. Dlatego etap przygotowań warto domknąć przynajmniej tydzień przed planowaną dostawą.

Wspornik tymczasowy (stempel) ustawia się przed zawieszeniem płyty. Jego zadaniem jest przeniesienie ciężaru elementu do momentu, aż złącze ze stropem uzyska pełną nośność. Bez stempla płyta wisi na dwóch kotwach, co przy obciążeniu montażowym może skutkować rysą lub wyłamaniem krawędzi.

Etap 2: Dostawa i zawieszenie

Transport odbywa się najczęściej samochodem z dźwigiem HDS, ale przy większych elementach potrzebny jest żuraw wieżowy. Zawieszenie wykonuje się na czterech uchwytach montażowych osadzonych w płycie jeszcze w zakładzie. Po uniesieniu ekipa ustawia płytę nad miejscem montażu i opuszcza na wcześniej przygotowane podpory.

Przy masie 0,6-1,2 t dla typowego balkonu domowego starcza samochód ciężarowy z dźwigiem HDS o udźwigu 5 ton i ramieniu 8 m. W bloku wielorodzinnym potrzebny jest już żuraw wieżowy, a dostęp determinuje logistykę całej budowy.

Etap 3: Łączenie ze stropem i izolacja

Płyta łączy się ze stropem za pomocą łączników termoizolacyjnych ze stali nierdzewnej lub kompozytu. Łącznik przenosi siły ścinające i moment zginający, a jednocześnie minimalizuje mostek termiczny. Współczynnik przewodzenia cieplnej łącznika nie powinien przekraczać 0,10-0,20 W/K w przeliczeniu na sztukę.

Złącze płyta-strop zalewa się betonem C25/30 i zagęszcza wibratorem wgłębnym. Grubość warstwy wypełniającej wynosi zwykle 30-60 mm. Po 7 dniach wiązania można usunąć stempel tymczasowy. Pełną nośność styk uzyskuje po 28 dniach, ale lekka eksploatacja (bez intensywnego użytkowania) możliwa jest już po 14 dniach.

Etap 4: Hydroizolacja i wykończenie

Na powierzchnię płyty nakłada się folię hydroizolacyjną lub membranę mineralną. Najczęstszy błąd to pominięcie hydroizolacji przy styku płyty ze ścianą, gdzie woda wnika wzdłuż kapinosa i wędruje pod izolację termiczną. Dlatego membrana musi zachodzić na ścianę na min. 150 mm, z zakładką klejoną.

Wykończenie posadzki balkonowej dobiera się zależnie od potrzeb: płytki mrozoodporne, deska kompozytowa lub powłoka żywiczna. Każde z tych wykończeń wymaga odpowiedniego spadku 1,5-2,0% w kierunku kapinosa, by woda nie stała na powierzchni.

Uwaga: nigdy nie wylewaj warstwy wyrównawczej na płytę bez konsultacji z projektantem. Dodatkowe obciążenie 100-150 kg/m² może przekroczyć założoną nośność elementu.

Parametry techniczne i wymiary płyt balkonowych

Producenci oferują płyty w wymiarach modułowych, ale możliwe jest też wykonanie elementu na wymiar w ramach danej serii. Wymiary typowe mieszczą się w przedziale 1500-2800 mm długości i 1200-2000 mm szerokości, przy grubości 160-220 mm dla płyt pełnych.

Klasa betonu i otulina zbrojenia

Większość płyt balkonowych wykonuje się z betonu klasy C30/37 lub C35/45. Wyższa klasa poprawia mrozoodporność i odporność na karbonatyzację, co ma znaczenie przy balkonach narażonych na deszcz i mróz. Otulina zbrojenia wynosi standardowo 25-35 mm, a w środowiskach agresywnych (blisko morza, tereny przemysłowe) rośnie do 40-50 mm.

Zgodnie z normą PN-EN 1992-1-1 (Eurokod 2) warunki środowiskowe klasyfikuje się jako XC3 lub XC4, a na zewnątrz jako XF1 lub XF2. Dla płyty balkonowej typowe założenie to XF2 (mrozoodporność umiarkowana), co wymaga betonu o wskaźniku w/c ≤ 0,55 i dodatku napowietrzającego.

Dopuszczalne obciążenia

Nośność użytkowa płyty pełnej to najczęściej 2,5 kN/m², a wariantu żebrowanego 3,5-5,0 kN/m². Wartość wynika z kombinacji obciążeń stałych (płyta + wykończenie) i zmiennych (użytkowe). Przy projektowaniu uwzględnia się też obciążenie montażowe, które na krawędzi wspornika może osiągać 1,5 kN/m.

Nośność płyty żebrowanej jest wyższa niż płyty pełnej tej samej grubości, bo żebra zwiększają wysokość efektywną przekroju, a to wpływa na moment bezwładności w sposób nieliniowy.

Wymiary i tolerancje

Tolerancje wymiarowe dla prefabrykatów określa norma PN-EN 13369. Długość i szerokość mają tolerancję ±10 mm, grubość ±5 mm, a płaskość powierzchni ±5 mm/m. To znacznie lepiej niż w przypadku betonu wylewanego, gdzie odchyłki sięgają ±15-20 mm. Prefabrykat wygrywa więc nie tylko czasowo, ale też jakościowo.

Płyta prefabrykowana czy balkon wylewany porównanie rozwiązań

Decyzja sprowadza się do trzech kwestii: czasu, kosztu i izolacyjności termicznej. Każde z rozwiązań wygrywa w innej kategorii, więc porównanie wymaga konkretnego kontekstu inwestycji.

Czas realizacji

Balkon wylewany na budowie zajmuje 3-5 dni roboczych: szalowanie, zbrojenie, betonowanie, pielęgnacja, rozszalowanie. Płyta prefabrykowana to 2-4 godziny montażu plus 1 dzień przygotowania i 7 dni wiązania złącza. Różnica roboczogodzin na jednym balkonie sięga 20-30 r-g, a przy 50 balkonach w bloku mówimy o 1000-1500 r-g, czyli kilku tygodniach pracy ekipy.

Oszczędność czasu wynika z eliminacji operacji szalowania, zbrojenia na budowie i pielęgnacji betonu. Proces schnięcia betonu monolitycznego wymaga utrzymania wilgotności przez 7 dni i temperatury powyżej 5°C. Prefabrykat opuszcza zakład już wysezonowany, więc czas na budowie liczy się tylko od momentu montażu.

Koszt i ekonomia

Cena samej płyty prefabrykowanej przewyższa koszt materiałów dla balkonu wylewanego o 30-50%. Różnicę niweluje niższy koszt robocizny i krótszy czas pracy żurawia. Przy bilansie pełnym (materiał + robocizna + sprzęt + czas) prefabrykat wychodzi korzystniej od powierzchni 4 m² wzwyż lub przy większej liczbie balkonów.

Czynniki podnoszące cenę to indywidualny wymiar, nietypowe wykończenie zatarta pod konkretny wzór, klasa betonu wyższa niż standardowa czy konieczność dostawy w krótkim terminie. Czynniki obniżające to zamówienie seryjne, standardowy wymiar modułowy i samodzielny odbiór z zakładu.

Izolacyjność termiczna

Balkon wylewany bez łącznika termoizolacyjnego tworzy liniowy mostek termiczny o wartości χ = 0,8-1,2 W/K. W domu pasywnym to niedopuszczalne, bo przez mostek ucieka 15-20% ciepła z obrysu ściany. Płyta prefabrykowana z łącznikiem ze stali nierdzewnej lub kompozytu obniża tę wartość do χ = 0,2-0,4 W/K, a to oznacza czterokrotnie mniejsze straty.

Różnica uwidacznia się w rachunku za ogrzewanie. Dom o powierzchni 150 m² z mostkami balkonowymi traci rocznie 300-500 kWh ciepła więcej niż ten sam dom z łącznikami termoizolacyjnymi. Przy cenie energii 0,80 zł/kWh to 240-400 zł rocznie, a przez 30 lat eksploatacji kwota przekracza 10 000 zł.

Przy balkonach usytuowanych od strony północnej, w pasywnych i energooszczędnych budynkach, prefabrykat z łącznikiem termoizolacyjnym to już nie wybór, lecz konieczność techniczna.

Zastosowania płyt balkonowych prefabrykowanych

Płyta balkonowa prefabrykowana znajduje zastosowanie wszędzie tam, gdzie liczy się czas, powtarzalność i izolacyjność termiczna. Trzy główne obszary to budownictwo mieszkaniowe, modernizacje i obiekty użyteczności publicznej.

Budownictwo mieszkaniowe

W nowych blokach wielorodzinnych z balkonami w każdym lokalu prefabrykat oznacza skrócenie harmonogramu o kilka tygodni. Przy 50-100 balkonach na budowie oszczędność czasu mnoży się, a jakość każdego elementu pozostaje taka sama. Inwestorzy cenią sobie powtarzalność, bo łatwiej zaplanować logistykę i uniknąć niespodzianek.

W domach jednorodzinnych płyta prefabrykowana sprawdza się przy większych wysięgach, gdzie szalowanie wymaga rusztowania i dodatkowej ekipy. Coraz częściej montuje się je też przy okazji rozbudowy istniejącego domu o taras na piętrze, bo gotowy element eliminuje mokre prace na elewacji.

Termomodernizacje

Bloki z wielkiej płyty i kamienice z lat 60.-80. często nie mają balkonów albo mają balkony zbyt małe. Montaż prefabrykowanej płyty po dociepleniu elewacji pozwala powiększyć przestrzeń użytkową mieszkań bez ingerencji w konstrukcję stropu. Łącznik termoizolacyjny ogranicza mostek termiczny, a docieplenie elewacji zachowuje ciągłość.

Modernizacja wymaga zgody konserwatora zabytków w strefie ochrony, a w praktyce też opinii konstruktora. Bez jego zgody montaż balkonu prefabrykowanego to ryzyko naruszenia nośności ściany szczytowej. Dlatego przed inwestycją wykonuje się ekspertyzę budowlaną i obliczenia sprawdzające.

Obiekty użyteczności publicznej

Szkoły, przedszkola, hotele i biurowce z balkonami lub tarasami to kolejna grupa odbiorców. W obiektach hotelowych prefabrykat eliminuje hałas budowy i skraca czas gotowości do przyjęcia gości. W biurowcach klasy A powtarzalność balkonów ułatwia utrzymanie jednolitej linii architektonicznej na całej elewacji.

Tutaj ważną rolę odgrywa klasa odporności ogniowej REI 60 lub REI 90, którą prefabrykat uzyskuje łatwiej niż wylewka. Beton zbrojony o grubości 180 mm zapewnia 120 minut odporności ogniowej, a to przekracza wymagania dla większości obiektów.

Kiedy nie wybrać płyty balkonowej prefabrykowanej

Prefabrykat nie jest rozwiązaniem uniwersalnym. Trzy sytuacje, w których lepiej sprawdza się tradycyjna wylewka, omawiam poniżej.

Balkon o nieregularnym kształcie

Prefabrykat zyskuje na powtarzalności, ale traci przy kształtach łukowych, wielobocznych lub z wrębami pod donice. Forma stalowa w zakładzie produkcyjnym jest droga przy jednej sztuce, więc nietypowy balkon zwykle wylewa się na budowie. Dotyczy to zwłaszcza obiektów zabytkowych i kamienic z balkonami o historycznym profilu.

Balkon z licem architektonicznym

Płyta prefabrykowana ma zwykle lico gładkie lub zatarte. Jeżeli projekt wymaga lica z piaskowca, okładziny ceramicznej czy kasetonu z betonu architektonicznego, prefabrykat wykonuje się na indywidualne zamówienie, a to podnosi cenę o 100-200%. Przy jednym balkonie taka inwestycja się nie zwraca.

Balkon dobudowany do istniejącego budynku bez projektu

Prefabrykat wymaga dokumentacji projektowej z obliczeniami konstrukcyjnymi. Dołączenie balkonu do istniejącej ściany bez ekspertyzy i obliczeń to ryzyko naruszenia nośności, rys na ścianie, a w skrajnych przypadkach katastrofy budowlanej. W takim przypadku warto zacząć od ekspertyzy i projektu, a dopiero potem dobierać technologię.

Checklist przed zakupem płyty balkonowej prefabrykowanej

• Projekt budowlany z obliczeniami nośności i detalami połączenia ze stropem
• Wymiary i obciążenia: długość wysięgu, szerokość balkonu, przewidywane obciążenie użytkowe
• Dostępność dźwigu na placu budowy: HDS wystarczy do 1 t, powyżej potrzebny żuraw wieżowy
• Miejsce na rozładunek i tymczasowe składowanie przy krawędzi montażowej
• Kotwy montażowe w wieńcu stropu lub ścianie, osadzone przed betonowaniem
• Łączniki termoizolacyjne o wymaganym współczynniku λ (najlepiej poniżej 0,10 W/K)
• Specyfikacja wykończenia: typ posadzki, balustrady, odwodnienie, oświetlenie
• Certyfikat zgodności z normą PN-EN 13369 i deklaracja właściwości użytkowych
• Harmonogram dostawy uwzględniający czas wiązania betonu w złączu

Źródła i podstawy prawne

Informacje techniczne opracowano na podstawie obowiązujących norm europejskich oraz polskich przepisów budowlanych:

• PN-EN 1992-1-1 (Eurokod 2) projektowanie konstrukcji betonowych
• PN-EN 13369 wspólne wymagania dla prefabrykatów betonowych
• PN-EN 1991-1-1 (Eurokod 1) obciążenia konstrukcji
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.)

Normy dostępne są w serwisie Polskiego Komitetu Normalizacyjnego (pkn.pl), a przepisy techniczno-budowlane w Internetowym Systemie Aktów Prawnych (isap.sejm.gov.pl).

Jeżeli inwestycja obejmuje kilkanaście balkonów lub wymaga indywidualnego wymiaru, poproś producenta o dobór wariantu, obliczenia dla konkretnego stropu i wizualizację złącza. Konkretne pytania o warunki dostawy, termin i cenę z montażem zawsze warto skierować do działu technicznego dostawcy, bo cena zależy od regionu, serii i wykończenia.
