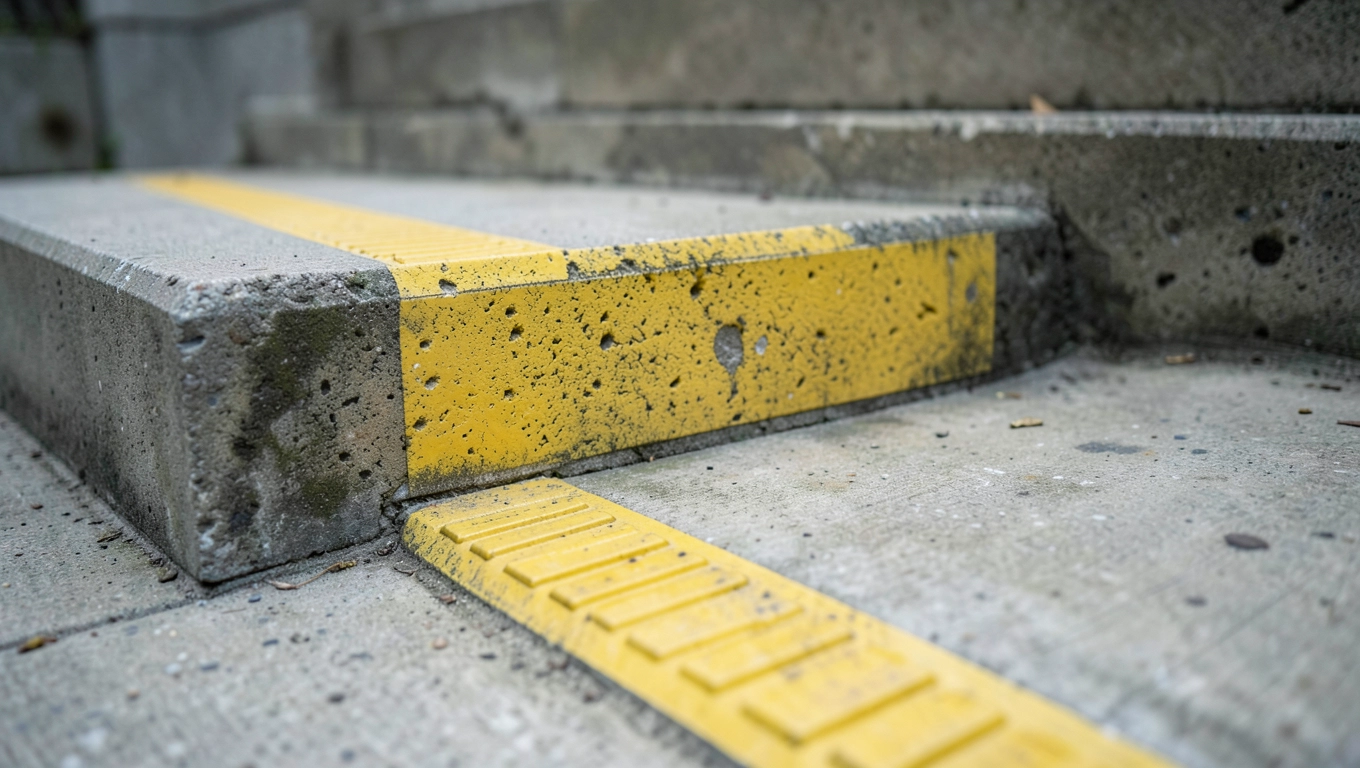

Oznakowanie schodów dla niewidomych: normy, rodzaje i montaż krok po kroku

Oznaczenia dotykowe na schodach: pasy, guzki i linie prowadzące

Zanim ktokolwiek wejdzie na schody, niewidomy lub słabowidzący użytkownik musi wiedzieć, gdzie zaczyna się pierwszy stopień, gdzie kończy ostatni, a gdzie czeka go zmiana kierunku. Tę wiedzę przekazuje się stopami, przez dotyk podłoża. Dlatego oznakowanie schodów dla niewidomych nie jest ozdobnikiem ani dodatkiem architektonicznym. To system nawigacji oparty na fakturze, kontraście i powtarzalnym wzorze, który zastępuje wzrok precyzyjnym komunikatem: „tu zaczyna się niebezpieczeństwo", „tu biegnie trasa", „tu skręcisz".

• Oznaczenia dotykowe na schodach: pasy, guzki i linie prowadzące
• Taśmy i pasy antypoślizgowe na schody dla niewidomych: trwałość i przyczepność
• Montaż oznakowania schodów dla niewidomych: kleje, szablony i najczęstsze błędy

Fundamentem są trzy elementy: pas ostrzegawczy przed krawędzią pierwszego i za ostatnim stopniem, pole uwagi w miejscach decyzyjnych (podest, rozgałęzienie, drzwi windy) oraz linia prowadząca, która łączy te punkty w spójną ścieżkę. Każdy z nich ma ściśle określoną geometrię zapisaną w normie IPI-1 oraz w wytycznych Polskiego Związku Niewidomych (PZN).

Linia prowadząca to podłużny, żebrowany element o szerokości 290 mm. Montuje się ją w osi trasy, tak aby biała laska badała jej krawędź bez zbędnych wahań. Minimalna szerokość korytarza, w którym zmieści się taka linia z obustronnym marginesem po 40 cm, wynosi 100 cm. Węższe ciągi zmuszają do rezygnacji z prowadzenia na rzecz samego pola uwagi przy drzwiach.

Guzki stożkowe i sferyczne łatwo pomylić, a pełnią różne role. Stożek (Ø 35 mm) buduje pole uwagi, czyli „plac" o wymiarach minimum 60 × 60 cm, zwykle 9 × 10 guzków (raster 60 mm), który mówi: „stój, zdecyduj". Sfera (Ø 25 mm) ostrzega przed krawędzią i niebezpieczeństwem. Ma ostrą, śliską w wykrywaniu fakturę, dlatego stosuje się ją w pasie o szerokości 40 cm równoległym do krawędzi schodów, peronu czy rampy.

W praktyce montażowej najczęściej widać pomylenie ról: projektant umieszcza pole uwagi tuż przed schodami, a ostrzegawcze guzki przy drzwiach. Efekt odwrotny od zamierzonego, bo sfera przy drzwiach „woła" o niebezpieczeństwie, choć wystarczy samo pole uwagi.

Kiedy linia, a kiedy tylko pole uwagi

Linia prowadząca wymaga minimum 100 cm szerokości ciągu. Węższy korytarz (80-90 cm) pozwala jedynie na pola uwagi przy punktach decyzyjnych. Przy schodach linia nie biegnie wcale, bo zastępuje ją pas ostrzegawczy z guzków sferycznych wzdłuż krawędzi pierwszego stopnia.

Przy zmianie kierunku (skręt o 90°) linia musi zachować ciągłość. Niedopuszczalne jest „urywanie" trasy w narożniku. Dlatego w narożnikach montuje się pole uwagi o wymiarze 60 × 60 cm, w które „wpisuje się" zakręt, a linia wchodzi i wychodzi z tego pola po przeciwległych bokach.

Taśmy i pasy antypoślizgowe na schody dla niewidomych: trwałość i przyczepność

Schody zewnętrzne to najtrudniejsze środowisko dla oznakowania. Mróz, sól, piasek i buty z ostrymi obcasami testują przyczepność przez cały rok. Pasy antypoślizgowe na schody dla niewidomych muszą jednocześnie informować o krawędzi i chronić przed poślizgnięciem widzących użytkowników. Dwa cele, jeden produkt.

Na rynku funkcjonują trzy rodzaje pasów. PVC z granulatem (grubość 1,2-1,5 mm, cena 45-90 zł/mb) to rozwiązanie budżetowe, żywotność 2-3 lata w intensywnym ruchu. Aluminium z wkładem karborundowym (grubość 3 mm, 120-180 zł/mb) wytrzymuje 8-12 lat, ale wymaga precyzyjnego frezowania lub przykręcania. Poliuretan z żywicą (grubość 2,5 mm, 95-140 zł/mb) to kompromis: elastyczny, cichy, odporny na UV, z żywotnością 5-7 lat.

Przyczepność mierzy się współczynnikiem tarcia statycznego (SCOF). Dla schodów publicznych norma wymaga SCOF ≥ 0,5 w stanie suchym i ≥ 0,7 w stanie mokrym. Aluminium karborundowe osiąga 0,8 na mokro dzięki zatopionemu ziarnu, PVC z granulatem zatrzymuje się na 0,55-0,65. Te liczby tłumaczą, dlaczego szpitale i dworce wybierają aluminium mimo ceny.

Nie każdy pas antypoślizgowy spełnia wymóg oznakowania dotykowego. Sam pasek karborundowy nie informuje niewidomego o krawędzi stopnia, bo nie zmienia faktury pod stopą w sposób rozpoznawalny białą laską. Potrzebna jest wyraźna różnica wysokości (minimum 1,5 mm) i kontrast kolorystyczny LRV ≥ 30.

Montaż pasa krawędziowego

Szerokość pasa to 50-60 mm, czyli tyle, ile wynosi zakładka na nosek stopnia. Pas montuje się na krawędzi poziomej (nosek), nie na pionowej (podstopnicy), tak aby biała laska wyczuła go przed postawieniem stopy. W budynkach użyteczności publicznej dodatkowo pasem oznacza się krawędź podestu górnego i dolnego.

Łączenie pasa z oznakowaniem dotykowym polega na pozostawieniu 30 cm przerwy między nimi. Bezpośrednie stykanie pasa krawędziowego z polem uwagi zaburza sygnał: stopa odbiera jednocześnie „uwaga" i „krawędź", co prowadzi do zatrzymania na schodach zamiast przejścia.

Montaż oznakowania schodów dla niewidomych: kleje, szablony i najczęstsze błędy

Precyzja montażu decyduje o tym, czy system działa. Guzek przesunięty o 5 mm poza raster jest wyczuwalny jako „dziura" w polu uwagi i może zmylić użytkownika. Dlatego ekipa montażowa potrzebuje szablonów, a nie oka i linijki.

Szablony PET (politereftalan etylenu) o grubości 1,5 mm tnie się na ploterze CNC z plikiem PDF wygenerowanym w programie projektowym. Szablon dla linii prowadzącej 2 × 3 (dwa rzędy po trzy elementy) kosztuje około 180 zł. Wersja 2 × 7 dla PKP według normy IPI-1 to 260 zł. Szablon pola uwagi 9 × 10 (270 guzków) również mieści się w kwocie 260 zł.

Szablon pozwala odwzorować raster 60 mm bez mierzenia każdego punktu. Na posadzce odkurzonej i odtłuszczonej rozkłada się szablon, mocuje taśmą malarską, nakłada klej i dociska elementy. Po 24 godzinach szablon zdejmuje się, a klejone punkty zostają w idealnym rastrze. Bez szablonu ekipa poświęca 3 razy więcej czasu, a i tak raster „pływa".

Klej: wybór zależy od podłoża

Wewnątrz budynków na posadzce betonowej, kamiennej lub gresowej sprawdza się FLEXPUR 50 (poliuretan jednoskładnikowy, 36,50 zł za 600 ml). Wiąże elastycznie, kompensuje ruchy podłoża do 2 mm, nie wymaga mieszania. Kartusz nakłada się wyciskaczem (120 zł) w sześć kropek pod każdy guzek i wzdłuż linii.

Na zewnątrz, gdzie temperatura spada poniżej -10°C, FLEXPUR 50 twardnieje zbyt szybko i traci elastyczność. Tu potrzebny jest Bostik XPU (178 zł za 1 kg, dwuskładnikowy poliuretan). Miesza się go w proporcji 5:1, nakłada w temperaturze od 5°C do 35°C, a pełną wytrzymałość uzyskuje po 7 dniach. Wersja zimowa Bostik XPU -10°C pozwala na montaż do -10°C, ale wiązanie wydłuża się do 14 dni.

Na posadzkach żywicznych lub epoksydowych (częsty widok w nowych galeriach handlowych) standardowe kleje PU nie trzymają. Potrzebny jest primer Bostik 5075 (85 zł za 1 l), który chemicznie wiąże żywicę z klejem. Bez primera guzek odpadnie po kilku cyklach czyszczenia maszynowego.

Pięć kroków montażu

• Odtłuścić posadzkę acetonem lub izopropanolem, odczekać 15 minut do odparowania. Pyl i tłuszcz obniżają przyczepność kleju nawet o 40%.
• Rozłożyć szablon, sprawdzić poziomicą laserową, że raster nie „ucieka" w żadną stronę.
• Nanieść klej wyciskaczem: sześć kropek pod każdy guzek, ciągłą wstęgę pod linię prowadzącą.
• Docisnąć elementy, usunąć nadmiar klej szpachelką w ciągu 5 minut (po tym Bostik zaczyna żelować).
• Odczekać 24 godziny bez ruchu, zdjąć szablon, sprawdzić raster linijką z podziałką milimetrową.

Najczęstsze błędy montażowe

Raster rozjechany o 10 mm to grzech śmiertelny instalacji. Winowajcą bywa szablon źle przycięty (użycie noża zamiast plotera) albo podłoga nierówna, na której szablon „klapie" w zagłębieniach. Rozwiązanie: szablon z twardszego PET-G (grubość 2 mm) i punktowe klejenie szablonu do posadzki taśmą dwustronną.

Brak kontrastu kolorystycznego to drugi najczęstszy grzech. Szary guzek na szarym gresie wygląda „nowocześnie", ale niewidomy użytkownik nie rozróżni elementu od tła bez dotyku. Współczynnik LRV między guzkiem a posadzką musi wynosić ≥ 30 punktów, co w praktyce oznacza żółty, niebieski lub biały element na ciemnym tle.

Zły klej na zewnątrz to trzecia plaga. Montażyści sięgają po FLEXPUR 50, bo jest tańszy, zapominając, że zimą poliuretan jednoskładnikowy twardnieje i pęka w temperaturze -15°C. Po pierwszej zimie połowa guzków leży na ziemi.

W obiektach zabytkowych każde wiercenie w posadzce wymaga zgody konserwatora. W budynkach wpisanych do rejestru klejonych elementów nie można usuwać bez decyzji WKZ. Dotyczy to zwłaszcza pałaców, dworców historycznych i starszych kamienic. Warto to sprawdzić przed zakupem szablonu.

Kiedy potrzebny jest projekt, a kiedy wystarczy szablon

Szablon wystarcza przy prostych korytarzach i typowych klatkach schodowych, gdzie raster powtarza się bez zmian. Projekt (koszt 800-2500 zł) potrzebny jest przy nieregularnych posadzkach, wielopoziomowych węzłach komunikacyjnych i obiektach, w których trasa prowadzi przez różne materiały (beton, gres, wykładzina). W takich przypadkach sam raster nie wystarczy, bo zmiana faktury posadzki zakłóca sygnał dotykowy.

Przed zamówieniem szablonu warto zmierzyć posadzkę i sprawdzić, czy linia prowadząca zmieści się z marginesem 40 cm od ścian. W korytarzach o szerokości 95 cm szablon linii się nie zmieści i trzeba zastosować wyłącznie pola uwagi przy drzwiach.

Ile elementów potrzeba na metraż

Linia prowadząca zużywa jeden element (290 × 35 mm) na każde 290 mm trasy, czyli około 3,5 sztuki na metr bieżący. Pole uwagi 9 × 10 to 90 sztuk. Ścieżka o długości 10 m z jednym polem uwagi wymaga 35 elementów linii i 90 guzków. Przy średniej cenie 15,50 zł za linię i 3,00 zł za guzek koszt samych elementów wynosi 542 zł + 270 zł kleju = około 812 zł bez robocizny.

Szablon zwraca się już przy pierwszym obiekcie. Na drugim identycznym korytarzu ten sam szablon skraca czas montażu z 6 godzin do 1,5 godziny, a raster jest powtarzalny w każdym miejscu. Dla zarządców nieruchomości obsługujących kilkadziesiąt budynków to inwestycja, nie wydatek.

Akcesoria i narzędzia ekipy montażowej

Poza szablonem ekipa potrzebuje: wyciskacza manualnego (120 zł) lub pneumatycznego (275 zł), pistoletu do kleju w kartuszach, poziomicy laserowej z wiązką krzyżową, linijki z podziałką milimetrową, noża segmentowego do cięcia szablonu na miejscu oraz odtłuszczacza. Płyta grzewcza (900 zł) przydaje się zimą, gdy klej PU trzeba podgrzać do 25°C przed aplikacją, bo wychłodzony zbyt szybko żeluje.

Środki ochrony: rękawice nitrylowe (klej PU uczula), okulary, maska przeciwpyłowa przy szlifowaniu posadzki. Klej na skórze zmywa się acetonem w ciągu pierwszych 10 minut, po utwardzeniu tylko mechanicznie.

Zgodność z normami i przepisami

W Polsce obowiązuje kilka dokumentów. PN-EN 17210 (norma europejska dostępności budynków) opisuje wymagania dotykowe dla posadzek, w tym wysokości guzków (4 mm) i raster (50-70 mm). Wytyczne PZN precyzują układ linii prowadzącej i pól uwagi w budynkach użyteczności publicznej. Norma IPI-1 reguluje system oznakowania dotykowego na dworcach i w obiektach kolejowych. Rozporządzenie Ministra Infrastruktury z 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, nakłada obowiązek zapewnienia dostępności osobom niepełnosprawnym w budynkach użyteczności publicznej.

Ustawa z 19 lipca 2019 r. o zapewnianiu dostępności osobom ze szczególnymi potrzebami nakłada na podmioty publiczne obowiązek wdrożenia dostępności do 2025 r. (w przypadku obiektów istniejących) lub od razu (w nowych inwestycjach). Brak realizacji skutkuje skargą do Rzecznika Praw Obywatelskich oraz potencjalną karą administracyjną. PFRON współfinansuje wdrożenia w ramach programu „Dostępność Plus" do 80% kosztów kwalifikowanych dla sektora publicznego.

FAQ

Czy oznakowanie dotykowe jest obowiązkowe w każdym budynku? Nie w każdym, lecz w budynkach użyteczności publicznej (urzędy, szkoły, szpitale, dworce, centra handlowe o powierzchni powyżej 2000 m²) tak. W budynkach mieszkalnych jednorodzinnych lub kamienicach bez usług publicznych obowiązek nie powstaje.

Jaka różnica między normą PZN a IPI-1? PZN (Polski Związek Niewidomych) stosuje raster 60 mm dla linii prowadzącej w układzie 2 × 3 lub 2 × 5. IPI-1 (Instrukcja PKP dla osób niewidomych) używa rastra 70 mm i układu 2 × 7 z szerszym polem uwagi. W budynkach obsługujących ruch kolejowy obowiązuje IPI-1, w pozostałych PZN.

Czy można samodzielnie zamontować oznakowanie? Technicznie tak, ale raster wymaga szablonu, a wybór kleju zależy od podłoża. Błędy montażowe są kosztowne w poprawkach (skuwanie i ponowne klejenie). Firmy wykonawcze oferują montaż z gwarancją 24-36 miesięcy w przedziale 60-120 zł/m².

Ile kosztuje kompletne oznakowanie klatki schodowej w bloku z 5 piętrami? Dwa pasy ostrzegawcze przy wejściach, pięć pól uwagi przy drzwiach windy, linia prowadząca na parterze. Orientacyjny koszt elementów: 1100-1400 zł. Klej i akcesoria: 350 zł. Robocizna: 1800-2500 zł. Łącznie 3250-4250 zł.

Jak często wymienia się oznakowanie? Wewnątrz budynków co 6-8 lat (ścieranie powierzchni guzków), na zewnątrz co 4-5 lat dla PU i PVC, 10-12 lat dla aluminium. Kontrola okresowa polega na sprawdzeniu wysokości guzka linijką z czujnikiem (dopuszczalne zużycie do 1 mm, poniżej 3 mm element trzeba wymienić).

Checklist odbioru technicznego

• Raster zgodny z dokumentacją (pomiar linijką co piąty element)
• Kontrast kolorystyczny LRV ≥ 30 (spektrofotometr lub wzornik RAL)
• Wysokość guzka 4 mm ± 0,3 mm (suwmiarka)
• Przyczepność: próba ręczna, element nie odchodzi przy szarpnięciu
• Brak szczelin między elementem a posadzką (woda nie wchodzi pod spód)
• Ciągłość linii prowadzącej w narożnikach
• Oznakowanie w dokumentacji powykonawczej z rozmieszczeniem

Źródła danych i przepisów

Ustawa z dnia 19 lipca 2019 r. o zapewnianiu dostępności osobom ze szczególnymi potrzebami (Dz.U. 2019 poz. 1696, z późn. zm.). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.). PN-EN 17210:2021 „Dostępność środowiska zbudowanego". Wytyczne Polskiego Związku Niewidomych dotyczące oznakowania dotykowego budynków. Instrukcja PKP IPI-1 dla oznakowania dotykowego na dworcach. Strona PFRON: pfron.org.pl (program Dostępność Plus). Strona Rządowego Centrum Legislacji: legislacja.gov.pl.
