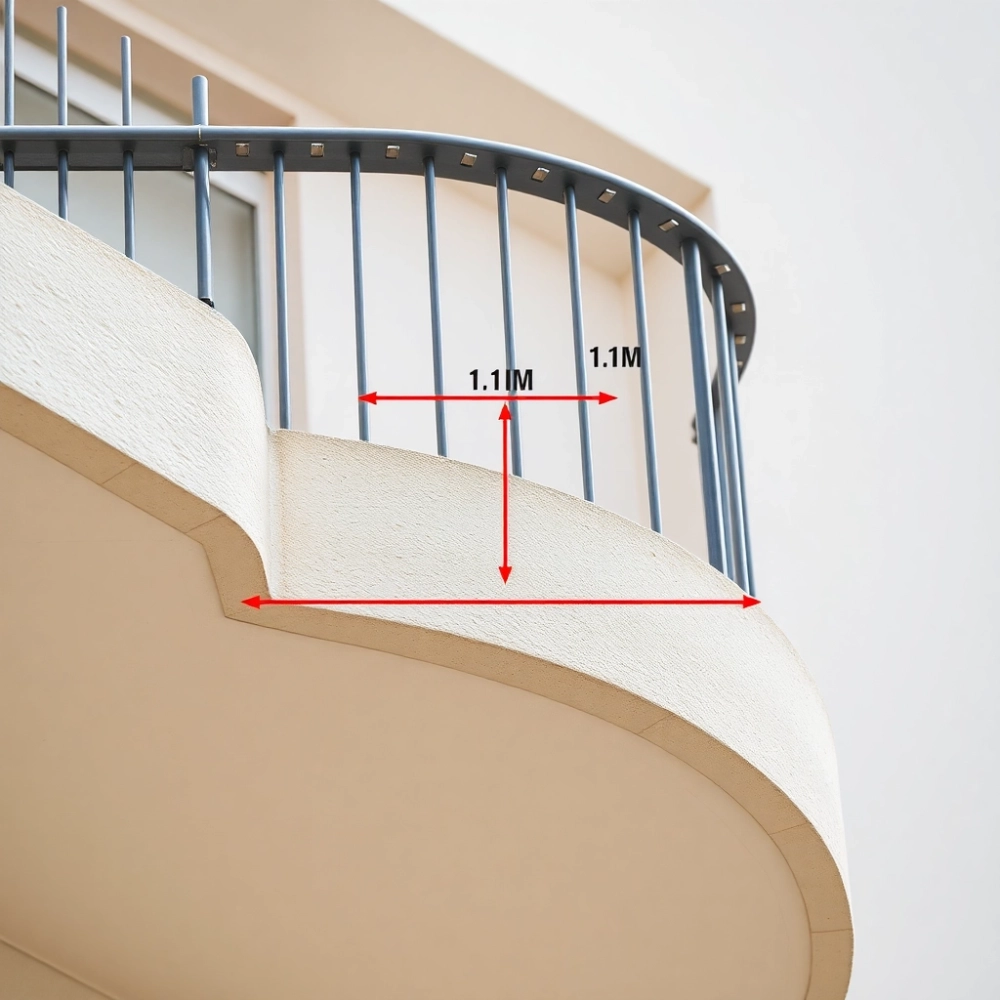

Odległość balustrady od krawędzi balkonu: co mówią przepisy?

Wielu inwestorów zakłada, że skoro balustrada spełnia wymóg minimalnej wysokości 110 cm, to jej ustawienie względem krawędzi balkonu jest sprawą drugorzędną. Tymczasem to właśnie odległość balustrady od krawędzi balkonu decyduje o tym, czy cała konstrukcja przejmie obciążenia zgodnie z założeniami normy PN-EN 1991-1-1, czy też punkt mocowania znajdzie się w strefie kruszenia betonu i po kilku sezonach zacznie pękać. Poniżej znajdziesz konkretne wartości, mechanikę stojącą za tymi wymogami oraz pułapki, które regularnie widuję na budowach.

• Minimalne odstępy między szczebelkami balustrady balkonowej
• Jak ustawić słupki balustrady względem obrzeża płyty?
• Najczęstsze błędy przy montażu balustrady na balkonie

Minimalne odstępy między szczebelkami balustrady balkonowej

Przepis mówi jasno: prześwit pomiędzy profilami wypełnienia nie może przekraczać 12 cm w budynkach mieszkalnych oraz 10 cm tam, gdzie z balustrady mogą korzystać dzieci poniżej szóstego roku życia. Te liczby wynikają nie z arbitralnej decyzji urzędników, lecz z badań antropometrycznych głowy dziecka, która w najmniejszym obwodzie ma około 40 cm i potrafi wcisnąć się w szczelinę nawet wtedy, gdy wydaje się to fizycznie niemożliwe.

Drugim, często pomijanym ograniczeniem jest odstęp pomiędzy dolną krawędzią wypełnienia a posadzką balkonu. Norma dopuszcza maksymalnie 10 cm w budynkach prywatnych, a w obiektach publicznych jeszcze mniej, bo równe 5 cm. Wynika to z faktu, że małe stopy potrafią znaleźć oparcie na listwie o wysokości zaledwie 3 cm i próbować się wspinać.

Jeśli planujesz wypełnienie szklane, zwróć uwagę nie tylko na prześwit między taflami, ale też na sam rodzaj szkła. Hartowane ESG o grubości co najmniej 8 mm lub laminowane VSG 6+6 mm przenosi obciążenia udarowe rzędu 250-400 kPa, podczas gdy zwykła szyba float pęka przy różnicy temperatur 40°C, co na narożnikach balkonu zdarza się każdego lata.

Sprawdź również, czy odstępy dotyczą jedynie elementów pionowych. Wypełnienia poziome bywają modne, lecz prawo ich zabrania w obiektach, do których dostęp mają dzieci, bo działają jak drabina. Wyjątkiem są płyty perforowane lub profile o wysokości mniejszej niż 4 cm, które nie dają wystarczającego oparcia dla stopy.

Tabela dopuszczalnych prześwitów

Jak ustawić słupki balustrady względem obrzeża płyty?

Tu dochodzimy do sedna pytania o odległość balustrady od krawędzi balkonu, którą reguluje kilka sprzecznych na pierwszy rzut oka wymagań. Polska norma dopuszcza mocowanie słupków bezpośrednio do czoła płyty, w odległości 0 cm od lica krawędzi, lecz wyłącznie pod warunkiem zastosowania blachy cokołowej o szerokości co najmniej 60 mm zakrywającej osłabiony przekrój betonu. W praktyce oznacza to, że kotwy chemiczne lub mechaniczne trafiają w strefę rozciąganą płyty, gdzie beton pracuje na odrywanie i wymaga dodatkowego zbrojenia.

Bezpieczniejszym rozwiązaniem jest odsunięcie słupka o 80-120 mm od lica krawędzi. Taki zapas pozwala na swobodne spływanie wody poza obrys słupka, dzięki czemu nie tworzy się zacieki przy samej krawędzi płyty, a kapinos może odprowadzać wilgoć z dala od mocowania. To przesunięcie ma też znaczenie mechaniczne: rozstawiając słupki w odległości równej co najmniej grubości płyty, zmniejszasz moment wyważający działający na kotwę.

Kotwy wklejane na żywicy winyloestrowej osiągają nośność 8-12 kN przy głębokości osadzenia 90 mm w betonie C25/30, ale tylko wtedy, gdy otwór wiercony jest minimum 80 mm od krawędzi. Przy mniejszym odsunięciu nośność spada niemal o połowę, ponieważ stożek wyrwania zaczyna wychodzić poza bryłę płyty. To właśnie dlatego normy zbrojeniowe wymagają w tych strefach strzemion poprzecznych co 150 mm.

Jeśli balkon ma niewielki kapinos (poniżej 30 mm), warto rozważyć montaż słupka na płycie posadzkowej, cofniętego o 60 mm względem czoła. Taki układ eliminuje ryzyko podciekania wody pod stopę słupka, a jednocześnie utrzymuje balustradę w osi optycznej elewacji, co ma znaczenie przy odbiorach estetycznych spółdzielni i wspólnot.

Parametry mocowania w zależności od materiału płyty

Najczęstsze błędy przy montażu balustrady na balkonie

Pierwszy grzech to osadzanie słupków w warstwie dociskowej styropianu bez łączników przelotowych. Każdy kilogram siły poziomej trafia wtedy w styropian o wytrzymałości 100-150 kPa, który po prostu się ściska. Po kilku miesiącach użytkowania balustrada zaczyna odchylać się od pionu o 3-5 mm, a po roku o centymetr. Rozwiązanie wymaga użycia konsoli nośnej zakotwionej w stropie, a nie w warstwie izolacji.

Drugi problem to brak dylatacji termicznej pomiędzy słupkami a płytą balkonu. Betonowa płyta o długości 4 m zmienia wymiar o 4 mm przy różnicy temperatur 50°C. Jeśli słupki są sztywno przytwierdzone do elewacji i jednocześnie do balkonu, każdego dnia pracują pod naprężeniem ścinającym rzędu 3-5 MPa, co prowadzi do zmęczenia stali w strefie spawu.

Trzeci, niemal powszechny błąd, to montaż balustrady przed zakończeniem hydroizolacji. Woda wnikająca pod stopę słupka wędruje kapilarnie w głąb płyty i przy minusowych temperaturach rozsadza beton od środka. To dlatego większość producentów systemowych wymaga, by balustrada montowana była po ułożeniu posadzki, a nie przed nią, mimo że logistyka ekipy bywa wtedy trudniejsza.

Czwartym błędem jest stosowanie profili aluminiowych bez przekładek termicznych w miejscu styku z betonem. Aluminium ma współczynnik rozszerzalności dwukrotnie wyższy niż stal, a jego przewodność cieplna sprawia, że przy balustradzie na balkonie narożnym tworzy się mostek termiczny o szerokości 30-40 cm, przez który ucieka 8-12% ciepła z mieszkania. W budynkach pasywnych taki detal dyskwalifikuje cały projekt.

Piąty, często niezauważalny błąd, to brak zabezpieczenia antykorozyjnego w miejscu spawu. Cynkowanie ogniowe chroni profil do 50 μm, ale spaw punktowy wypala cynk w promieniu 15-20 mm. Bez malowania zaprawką lub natrysku cynkowego w tym miejscu pojawia się rdza w ciągu 12-18 miesięcy, a po pięciu latach widoczna jest perforacja. Wystarczy pokryć spaw farbą bogatą w cynk (zawartość 90-95% Zn) o grubości 80-120 μm.

Ostatnią pułapką jest zbyt niska wysokość montażu samej poręczy przy krawędzi. Wielu wykonawców montuje słupki o wysokości 90 cm, a potem dokłada 20 cm element ozdobny na szczycie, formalnie osiągając 110 cm. Tyle że norma mierzy wysokość od poziomu gotowej posadzki, a nie od poziomu płyty konstrukcyjnej. Jeśli dopiero planujesz wykończenie balkonu płytkami o grubości 2 cm, musisz uwzględnić tę różnicę już na etapie zamawiania słupków.

Przy wyborze konkretnego rozwiązania warto spojrzeć na nie z trzech stron: mechaniki, fizyki budowli i kosztów eksploatacji. Stal nierdzewna AISI 316 kosztuje 280-420 zł/m² i wytrzymuje ponad 30 lat w środowisku miejskim. Aluminium malowane proszkowo to 180-260 zł/m² przy trwałości 15-20 lat. Szkło laminowane VSG dochodzi do 600-850 zł/m², ale rekompensuje brak konieczności częstego odnawiania powłok. Drewno egzotyczne (teak, meranti) mieści się w przedziale 320-480 zł/m², lecz wymaga olejowania co 18-24 miesiące.

Kiedy nie stosować danego rozwiązania

• Stal nierdzewna AISI 304 (tańsza) nie sprawdza się w odległości mniejszej niż 1 km od morza lub na balkonach narożnych zacinanych przez deszcz. Chlorki uszkadzają warstwę pasywną w ciągu 5-7 lat.
• Aluminium anodowane na kolor naturalny wygląda pięknie przez pierwsze dwa lata, lecz w miejscu styku z kwasem z deszczu (pH 4,5-5,5) matowieje. Na balkonach północnych jego trwałość spada o 30%.
• Szkło hartowane bez folii PVB nie może być stosowane na balkonach powyżej 12 m nad poziomem terenu, bo przy pęknięciu cała tafla wypada jako jedna płyta.
• Drewno sosnowe lub świerkowe impregnowane ciśnieniowo nie nadaje się na balkony, gdzie wilgotność powietrza przekracza 75%. Butwi w ciągu 6-8 lat, nawet przy regularnej konserwacji.

Jeśli właśnie stoisz przed wyborem wykonawcy albo sam przygotowujesz dokumentację, zwróć uwagę na trzy elementy projektu: klasę betonu płyty balkonowej, rozmieszczenie zbrojenia poprzecznego w strefie krawędziowej oraz typ kotwy przewidzianej w obliczeniach. Każda zmiana jednego z tych parametrów przesuwa minimalną odległość balustrady od krawędzi balkonu o 20-40 mm, a to z kolei wpływa na dobór konsol i estetykę elewacji. Warto poprosić konstruktora o krótką notatkę obliczeniową w PDF, w której wyszczególnione będą siły wyważające i przyjęte współczynniki bezpieczeństwa. Taki dokument kosztuje godzinę pracy, a potrafi zaoszczędzić wielu tygodni poprawek.

Źródła danych i przepisów:

• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1066 z późn. zm.)
• PN-EN 1991-1-1:2009 Eurokod 1 Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach
• PN-EN 1992-1-1:2008 Eurokod 2 Projektowanie konstrukcji z betonu. Część 1-1: Reguły ogólne i reguły dla budynków
• PN-EN 1993-1-1:2006 Eurokod 3 Projektowanie konstrukcji stalowych. Część 1-1: Reguły ogólne i reguły dla budynków
• PN-EN 1999-1-1:2011 Eurokod 9 Projektowanie konstrukcji aluminiowych
• Instrukcja ITB nr 391/2003 Balustrady i barierki ochronne. Wymagania i badania
• Serwis prawa budowlanego: isap.sejm.gov.pl
• Polski Komitet Normalizacyjny: pkn.pl
