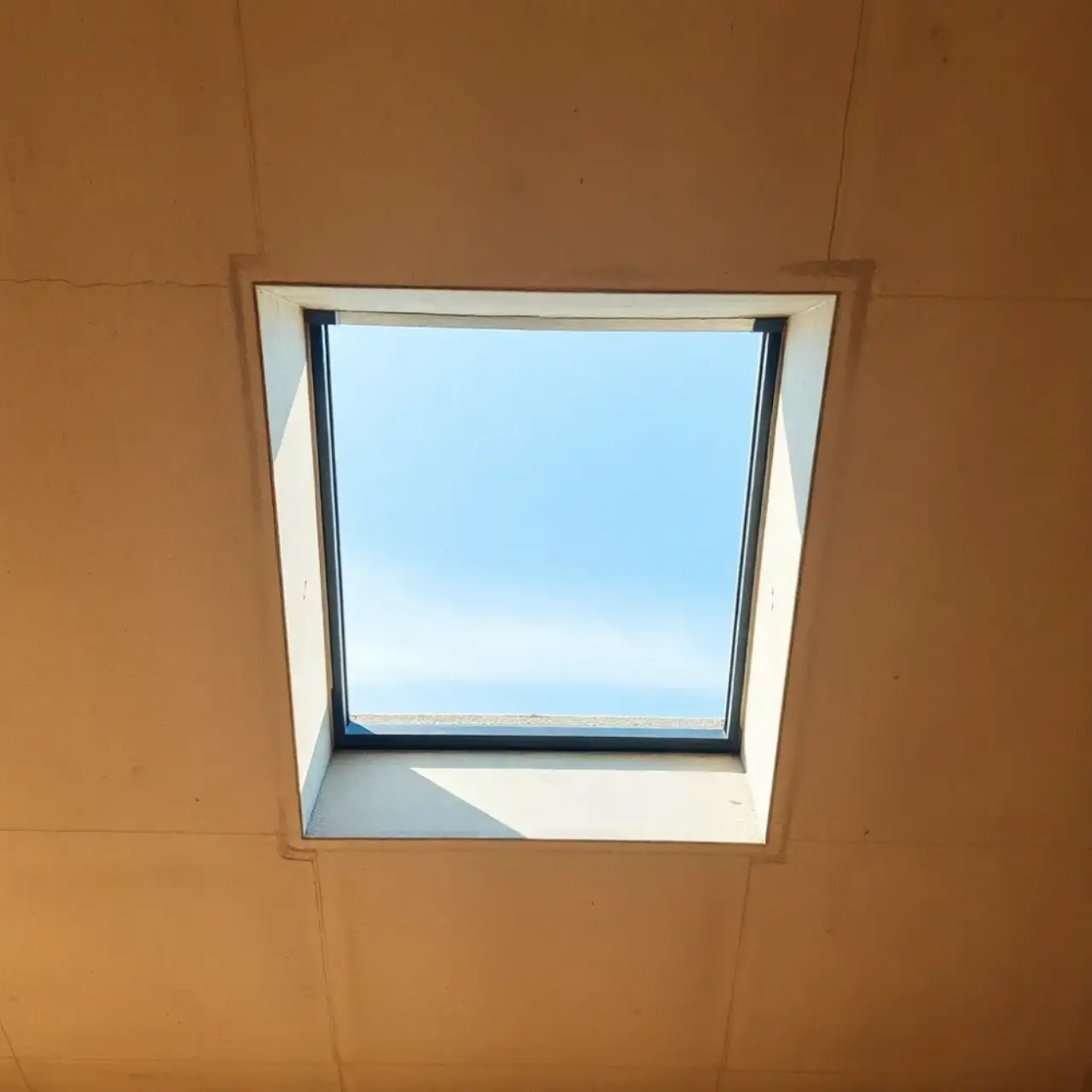

Obróbka okna dachowego w stropie betonowym krok po kroku

Wbicie okna dachowego w betonowy strop to operacja na granicy dwóch specjalizacji: dekarskiej i murarskiej. Każdy etap, od glifów bocznych, przez dolną płytę, aż po sufit przy ramie, wymaga osobnego podejścia i własnej logiki materiałowej. Poniżej rozkładam cały proces na czynniki pierwsze w kolejności, w jakiej naprawdę powinien przebiegać na budowie, bez przepisywania tabelek z katalogów producentów.

• Glify boczne i dolna płyta wokół okna w stropie betonowym
• Izolacja termiczna i membrany przy oknie dachowym w betonie
• Sufit i wykończenie styku okna dachowego ze stropem

Glify boczne i dolna płyta wokół okna w stropie betonowym

Glify boczne to pionowe ościeża po obu stronach okna, zwykle o szerokości od 10 do 25 cm w zależności od grubości stropu i głębokości osadzenia ramy. Beton w tym miejscu tnie się piłą diamentową albo wierci szereg otworów koronkowych i wykuwa młotem, bo tradycyjne kucie powoduje odspojenie się otuliny na sąsiednich odcinkach stropu. Po wyjęciu bloku betonu odsłonięte zbrojenie trzeba oczyścić z rdzy szczotką drucianą i zabezpieczyć gruntem antykorozyjnym, bo bez tego w ciągu kilku lat pojawi się rdzawa plama na glifie.

Dolna płyta stropu pod oknem przejmuje nie tylko ciężar własny, ale i reakcję z wrębu okiennego, więc nie może mieć ubytków większych niż 15% przekroju według zaleceń Eurokodu 2 (PN-EN 1992-1-1). Jeśli otwór wypada w miejscu, gdzie biegnie pręt główny, konieczne jest wzmocnienie w postaci nadproża z dwóch prętów Ø12 wklejonych na kotwę chemiczną lub przepuszczenie zbrojenia obok otworu w odległości minimum 5 cm od krawędzi. Bez tego glif osiada, a rama okna zaczyna pracować w skośnym loże.

Montaż samej ramy w glifach wykonuje się na kotwy regulowane co 40-50 cm, dystansując ją od betonu szczelinką 8-12 mm wypełnianą pianką niskoprężną. Pianka wysokoprężna w tym miejscu to częsty błąd: rozsadza glif przy temperaturze powyżej 25°C i potrafi wygiąć profil ramy o 2-3 mm, czyli wystarczająco, żeby skrzydło zaczęło trzeć o ościeżnicę już po pierwszym sezonie.

Przed piankowaniem boki ramy okleja się taśmą rozprężną, która po zwolnieniu z folii zwiększa objętość trzykrotnie i dolega do chropowatej betonu. To rozwiązanie skuteczniej niż silikon, bo silikon nie mostkuje drobnych nierówności podłoża, a rozprężna taśma wpływa w każdy mikro ubytek i nie traci przyczepności na mokrym betonie. Na łączeniu glifu z płytą stropu pozostawia się szczelinę dylatacyjną 10 mm wypełnianą trwale elastycznym kitem, bo beton pracuje sezonowo o 0,5-1 mm na metr długości.

Kiedy glify boczne trzeba dociepić od wewnątrz

Strop betonowy bez warstwy termoizolacji na krawędziach to most termiczny sięgający nawet 1,8 W/(m²K) w lokalnym punkcie glifu. W budynkach spełniających WT 2021 (maksymalnie U ≤ 0,20 W/(m²K) dla dachów) konieczne jest docieplenie boczków płytami XPS o grubości 30-50 mm klejonymi do betonu i szpachlowanymi siatką. Bez tego na glifie pojawi się punkt rosy przy temperaturze zewnętrznej -10°C i wilgotności wewnętrznej 60%, a w ślad za nim czarny nalot grzybiczy w narożniku.

XPS sprawdza się tu lepiej niż EPS, bo znosi krótkotrwałe zawilgocenie podczas twardnienia kleju i nie traci lambda λ = 0,032-0,036 W/(mK) w czasie. EPS po pięciu latach w takim punkcie potrafi stracić 10-15% izolacyjności, jeśli choć raz zawilgotnieje od skroplin.

Izolacja termiczna i membrany przy oknie dachowym w betonie

Warstwa paroizolacji montowana od strony pomieszczenia to pierwsza linia obrony przed wilgocią technologiczną i użytkową, która w typowej łazience na poddaszu sięga 80-110 g/m² na dobę. Folia PE o grubości 0,2 mm wystarcza pod warunkiem, że łączenia klejone są taśmą butylową, a nie zwykłą, bo klej akrylowy po dwóch latach odparowuje i traci szczelność. Paroizolacja prowadzona jest z zakładem minimum 100 mm i wywinięciem na glify boczne do wysokości ościeżnicy.

Membrana wstępnego krycia (MWK), nazywana też folią paroprzepuszczalną, leży po stronie zewnętrznej i ma dokładnie odwrotną funkcję: przepuszcza parę w jedną stronę, a nie przepuszcza wody. Nad oknem dachowym w stropie betonowym wiesza się ją z zapasem 40-60 mm, bo strop ugina się pod obciążeniem użytkowym nawet o L/250, a folia musi ten ugięcie przejąć bez rozciągania. Zwykła folia dachowa o wytrzymałości na rozerwanie 120/140 N/5 cm tu nie wystarczy, potrzeba wersji wzmocnionej, minimum 200/180 N.

Styk membrany z ramą okienną wymaga użycia oryginalnego profilu uszczelniającego producenta okna, bo profile różnych marek różnią się promieniem docisku o 0,3-0,5 mm i niedopasowany element przepuści wodę przy wietrze 90 km/h oraz deszczu poziomym. Profil wciska się w rowek frezowany w ramie i zatrzaskuje na membranie, nie kleszczy się śrubami, które łamią strukturę folii.

Parametry wybranych membran paroizolacyjnych i wstępnego krycia

Papa bitumiczna samoprzylepna układana na styku glifu z płytą stropu nie jest detalem ozdobnym, lecz barierą przeciwwodną drugiej kategorii. Modifikowana SBS-em papa o grubości 3,2 mm wytrzymuje temperaturę od -30°C do +90°C bez pękania i bez spływania, co ma znaczenie w polskim klimacie, gdzie latem dach nad oknem nagrzewa się do 60°C. Papa tradycyjna, oksydowana, w tym miejscu po dwóch-trzech sezonach zaczyna pękać na łączeniu z betonem.

Kiedy nie warto stosować papy termozgrzewalnej wokół okna w stropie betonowym: w budynkach z rekuperacją o podciśnieniu 5-8 Pa papa podciągana jest lekko w kierunku pomieszczenia, a gorący palnik podczas montażu ogrzewa sąsiednią ramę powyżej 80°C, deformując uszczelkę EPDM. Bezpieczniejszy wariant to papa samoprzylepna, montowana na zimno, z primerem bitumicznym na betonie.

Sufit i wykończenie styku okna dachowego ze stropem

Sufit pod oknem dachowym w stropie betonowym wykańcza się zwykle płytą g-k na profilu CD 60, podwieszonym do stropu za pomocą wieszaków ES co 80 cm. Odległość ostatniego profilu od ramy okna wynosi najczęściej 20-25 cm, co pozwala na swobodne wpięcie kasety rolety lub żaluzji wewnętrznej. Mniejszy odstęp utrudnia serwis okucia i zmusza do demontażu fragmentu sufitu przy każdej regulacji zawiasów.

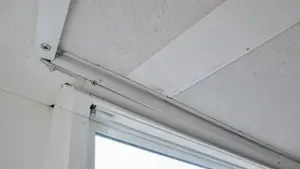

Łączenie płyty g-k z ramą okienną rozwiązuje się listwą przyłączeniową PCW klejoną do ramy i szpachlowaną razem z sufitem. Sam szpachl bezpośrednio do ramy pęka w ciągu roku, bo rama i sufit mają różny współczynnik rozszerzalności cieplnej (odpowiednio 7×10⁻⁶/K dla PVC i 12×10⁻⁶/K dla stali ocynkowanej). Pierwsza szczelina pojawia się zwykle po pierwszej zimie, druga po pierwszym lecie, a po trzech sezonach mamy fugę o szerokości 1,5 mm ciągnącą się przez całą długość ramy.

Taśma akustyczna na profilu CD w miejscu styku ze stropem nie jest akustycznym detalem dla czystego sumienia, lecz realnym sposobem na obniżenie hałasu z wyższej kondygnacji o 4-6 dB. Norma PN-EN ISO 717-1 dopuszcza w sypialni poziom 35 dB w dzień i 30 dB w nocy, a strop bez taśmy akustycznej przepuszcza zwykle 42-48 dB rozmowy z piętra wyżej.

W narożnikach sufitu przy glifach stosuje się taśmę papierową zamiast siatki, bo siatka na ostrym narożniku pod skosem okna tworzy mikropęknięcia już po 6 miesiącach. Taśma papierowa rozciąga się w jedną stronę i przejmuje ruchy skurczowe płyty g-k wynikające ze zmian wilgotności z 65% latem do 30% zimą przy ogrzewaniu podłogowym.

Wykończenie styku sufitu z ramą - porównanie rozwiązań

Sufit przy oknie dachowym w stropie betonowym warto sprawdzić termowizją po pierwszym sezonie grzewczym. Różnica temperatury powyżej 2°C między glifem a centralną częścią sufitu oznacza most termiczny, który trzeba docieplić od wewnątrz pianką grafitową λ = 0,030 W/mK o grubości 20-30 mm. Tańsza pianka zwykła (λ = 0,036 W/mK) w tym miejscu nie zdaje egzaminu, bo wymaga większej grubości i zabiera cenne centymetry od wysokości pomieszczenia.

Kiedy nie warto wykańczać sufitu g-k przy oknie dachowym w stropie betonowym: w łazienkach z natryskiem pary wodnej, gdzie wilgotność chwilowa sięga 95%. Tam lepiej sprawdza się sufit z płyt cementowych typu aquapanel, które nie pęcznieją na krawędzi i nie tracą kształtu po 8 godzinach w kontakcie z mokrym powietrzem. Płyta g-k zwykła w takim środowisku zaczyna się łuszczyć po 14-18 miesiącach, a g-k zielona (wodoodporna) po 36-48 miesiącach. Bez wentylacji mechanicznej wyciągowej o wydajności minimum 50 m³/h żadne płyty nie wytrzymają dłużej.

Najczęstsze błędy wykonawcze przy obróbce

• Pianka wysokoprężna zamiast niskoprężnej w glifach bocznych, powodująca odkształcenie ram o 2-3 mm.
• Brak taśmy rozprężnej na styku ramy z betonem, skutkujący przenikaniem wody przy wietrze 80 km/h.
• Membrana MWK bez zapasu ugięcia nad ramą, rwana przez strop w ciągu dwóch sezonów.
• Paroizolacja klejona zwykłą taśmą zamiast butylowej, tracąca szczelność po 24 miesiącach.
• XPS lub EPS przycinany na mokro bez zagruntowania, co prowadzi do odspojenia w ciągu 5 lat.

Prawidłowa obróbka okna dachowego w stropie betonowym wymaga zsynchronizowania trzech branż na budowie: konstruktora odpowiedzialnego za wycięcie i wzmocnienie otworu, dekarza prowadzącego membranę i papę, oraz suchej zabudowy wykańczającej sufit.Próba oszczędzenia na którejkolwiek z tych warstw oznacza remont w ciągu pięciu lat, a jego koszt zwykle przekracza 2-3 krotność pierwotnego budżetu na obróbkę.

Źródła danych i podstawy prawne

• PN-EN 1992-1-1 (Eurokod 2): Projektowanie konstrukcji z betonu, wymiarowanie stropów z otworami.
• PN-EN ISO 717-1: Akustyka budowlana, ocena izolacyjności od dźwięków powietrznych.
• Warunki Techniczne 2021 (Dz.U. 2019 poz. 1068 z późn. zm.): maksymalne wartości współczynnika U dla dachów.
• Dyrektywa ETAG 006: Zasady europejskiego zatwierdzania membran wstępnego krycia.
• Polskie Stowarzyszenie Dekarzy: wytyczne montażu okien dachowych w stropach betonowych, dokument dostępny na psd.com.pl.
