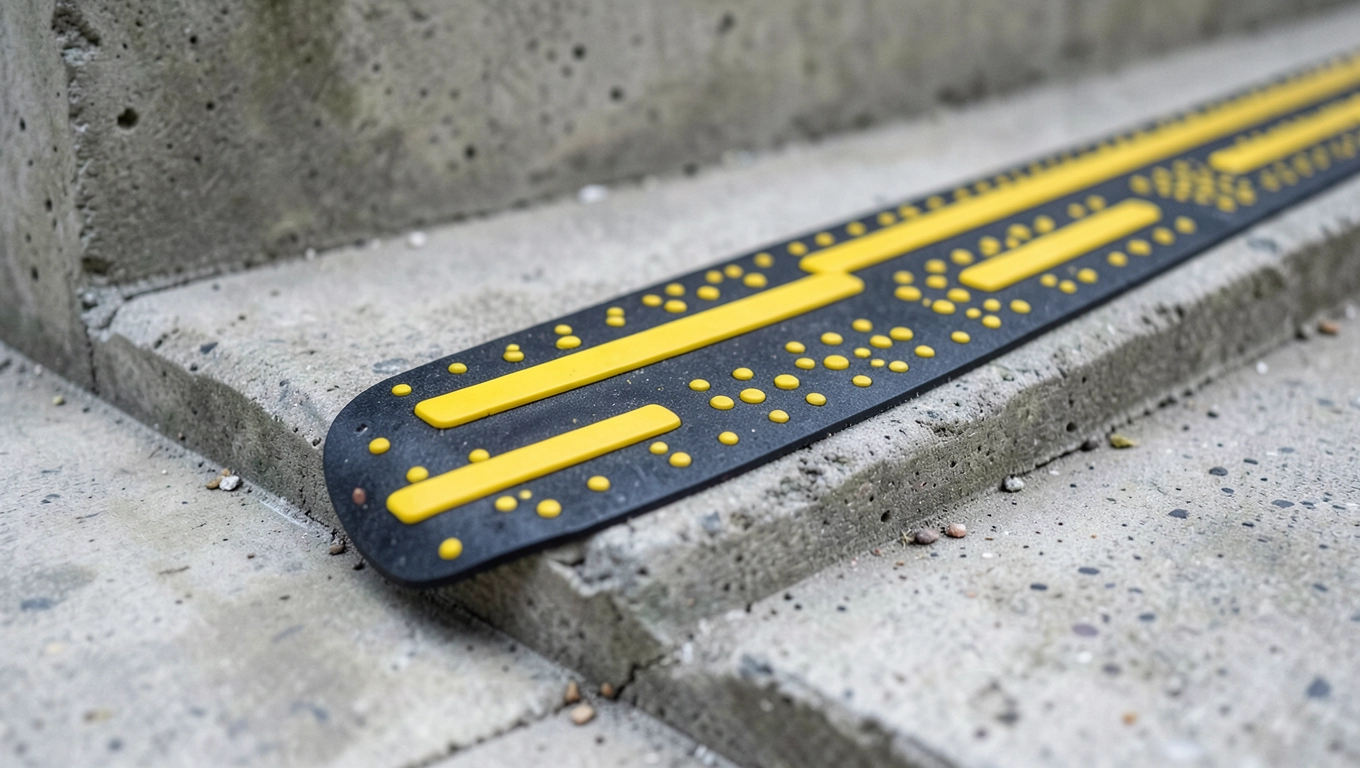

Nakładki na schody dla niewidomych co naprawdę działa w 2026?

Listwy i płyty prowadzące a ostrzegawcze czym się różnią

Schody stanowią jedną z najpoważniejszych barier architektonicznych dla osób niewidomych i słabowidzących. Wystarczy kilka centymetrów różnicy poziomów, by laska lub stopa natrafiła na pustkę. Nakładki na schody dla niewidomych rozwiązują ten problem w sposób dotykowy: informują o obecności stopni, ostrzegają przed krawędzią i prowadzą wzduż bezpiecznej trasy. Działają na tej samej zasadzie co nawierzchnie dotykowe na peronach czy w urzędach pobudzają receptory w stopach lub w lasce, tworząc czytelny sygnał.

• Listwy i płyty prowadzące a ostrzegawcze czym się różnią
• Guzy, pinezki i płyty z trzpieniem montaż krok po kroku
• Najczęstsze błędy przy wyborze nakładek na schody
• Dostępność B2B i parametry techniczne
• Checklista projektanta oznakowania dotykowego

Dwa podstawowe typy oznakowań pełnią odmienne funkcje. Elementy prowadzące mają gładką, ryflowaną lub liniową fakturę i wskazują kierunek bezpiecznego przejścia. Elementy ostrzegawcze posiadają wypukłe guzy albo pęcherzyki i sygnalizują zagrożenie: krawędź peronu, schody, przejście przez jezdnię. Zasada jest prosta i wynika z normy PN-EN 17210 linie oznaczają drogę, guzy oznaczają koniec drogi lub niebezpieczeństwo.

Płyty i listwy prowadzące

Listwy prowadzące to wąskie paski, zwykle o szerokości 30-35 mm, montowane wzdłuż ścieżki. Wykonane z poliuretanu TPU lub stali nierdzewnej AISI 316L tworzą ciągły, wyczuwalny pod stopą tor. Poliuretanowe listwy prowadzące kosztują od 9,99 zł brutto za odcinek 100 cm, stalowe od 42,49 zł za metr. Płyty prowadzące o wymiarach 35x35 cm z ryflowaną powierzchnią zaczynają się od 17,49 zł brutto.

TPU sprawdza się wewnątrz budynków i na zadaszonych tarasach. Stal nierdzewna 316L jest odporna na chlorek sodu i kwasy, dlatego wytrzymuje zimowe solenie chodników oraz kontakt z olejami silnikowymi. Przy wyborze decyduje agresywność otoczenia: na parkingu podziemnym lub przy wjeździe do garażu stal jest jedynym rozsądnym wyborem ze względu na kontakt z płynami eksploatacyjnymi pojazdów.

Płyty i elementy ostrzegawcze

Płyty ostrzegawcze o wymiarach 30x30 cm pokryte są regularnymi wypukłościami: guzami, pęcherzykami lub ćwiekami. Minimalna cena wynosi 39,49 zł brutto. Stosuje się je w polach uwagi przed pierwszym i za ostatnim stopniem schodów, na krawędziach peronów oraz w strefach oczekiwania przed przejściami dla pieszych. Osoba niewidoma, która wyczuje pod stopą charakterystyczną fakturę guzów, wie natychmiast, że w odległości kilkudziesięciu centymetrów znajduje się przeszkoda lub zmiana poziomu.

Guzy dotykowe ostrzegawcze (nazywane też pinezkami) występują w wariantach K1, K2, K3, K4 oraz wersjach antypoślizgowych KH i KD. Ceny zaczynają się od 2,19 zł za sztukę w poliuretanie TPU i od 5,79 zł w stali nierdzewnej. Trzpień 12x6 mm pozwala osadzić element w betonie, asfalcie lub kamieniu naturalnym; wersja samoprzylepna wykorzystuje taśmy Gerband 941, 3M 93020LE, 3M VHB 5925 lub Bimeks VHB.

Guzy, pinezki i płyty z trzpieniem montaż krok po kroku

Sama jakość nakładki nie wystarczy. Zbyt rzadko rozstawione guzy lub zbyt krótkie pole uwagi sprawią, że osoba niewidoma przeoczy sygnał ostrzegawczy. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, wymaga wyznaczania stref bezpieczeństwa przy schodach, a Ustawa o zapewnianiu dostępności osobom ze szczególnymi potrzebami z 2019 roku nakłada na podmioty publiczne obowiązek stopniowego dostosowywania przestrzeni.

Prawidłowe pole uwagi przed schodami ma długość minimum 60 cm i obejmuje całą szerokość ciągu komunikacyjnego. Guzy ostrzegawcze rozmieszcza się w siatce kwadratowej o boku 30 cm między osiami wypukłości. Ta odległość nie jest przypadkowa: jest wystarczająco duża, by stopa wyczuła pojedynczy guz, ale na tyle mała, by osoba idąca normalnym krokiem napotkała kilka wypukłości w ciągu sekundy.

Wybór metody montażu

Podłoże determinuje technikę mocowania. Beton, asfalt i kamień naturalny wymagają wersji z trzpieniem 12x6 mm osadzanej w otworze wypełnionym klejem żywicznym lub kotwą chemiczną. Płytki ceramiczne, gres i panele winylowe lepiej znoszą montaż samoprzylepny na taśmie VHB. Drewno i metal trapowe pozwalają na przykręcanie śrubami nierdzewnymi M5 lub M6.

Procedura montażu trzpieniowego

Wyznaczenie siatki guzów zaczyna się od osi pola uwagi. Otwory wierci się wiertłem 12 mm na głębokość minimum 30 mm, oczyszcza sprężonym powietrzem, a następnie wypełnia kotwą chemiczną na bazie żywicy winyloestrowej. Trzpień wciska się ruchem obrotowym, by rozprowadzić spoiwo. Czas wiązania w temperaturze 20°C wynosi około 20 minut, pełne utwardzenie następuje po 24 godzinach.

Montaż samoprzylepny wymaga odtłuszczenia podłoża acetonem lub izopropanolem i temperatury powietrza powyżej 15°C. Taśma VHB 5925 osiąga 90% wytrzymałości po 72 godzinach i pełnię po tygodniu. Wcześniejsze obciążanie kleju powoduje jego osłabienie i odspajanie brzegów, szczególnie widoczne na parkingach narażonych na ruch wózków sklepowych.

Kontrola jakości po montażu

Sprawdzenie polega na trzech próbach. Pierwsza to test wizualny kontrastu: elementy żółte RAL 1023 lub stalowe muszą być widoczne dla osób słabowidzących na tle posadzki w świetle dziennym i sztucznym. Druga próba to przejazd wózkiem inwalidzkim lub taczką serwisowej po polu uwagi. Brak ugięcia, odspajania i przesunięcia świadczy o prawidłowym osadzeniu. Trzecia próba to sprawdzenie antypoślizgowości: klasa R11 lub R12 oznacza współczynnik SRT powyżej 45 jednostek.

Nie wolno montować nakładek na mokrym lub niewysezonowanym betonie. Wilgotność szczątkowa powyżej 4% masowo obniża przyczepność kotwy chemicznej i powoduje wypadanie trzpieni po pierwszym sezonie zimowym.

Najczęstsze błędy przy wyborze nakładek na schody

Rynek oferuje dziesiątki produktów o pozornie identycznych parametrach. Różnice między nimi wychodzą dopiero po roku eksploatacji. Doświadczenie przy realizacjach instytucjonalnych pokazuje, że pięć powtarzających się błędów odpowiada za większość reklamacji i koniecznych wymian.

Błąd 1: mylenie strefy prowadzącej z ostrzegawczą

Płyta ryflowana prowadzi, ale nie ostrzega. Ułożenie jej przed krawędzią schodów daje fałszywe poczucie bezpieczeństwa, bo osoba niewidoma interpretuje gładkie linie jako zaproszenie do kontynuowania marszu. Przed każdą zmianą poziomu musi pojawić się pole z guzami o wyraźnej, wypukłej fakturze, najlepiej w kontrastowym kolorze.

Błąd 2: zbyt niski kontrast wizualny

Około 65% osób z dysfunkcją wzroku zachowuje pewien stopień widzenia. Dla nich kolor nakładki ma znaczenie równie duże jak faktura. Stalowy element na szarej posadzce zlewa się wizualnie i nie zostaje zauważony. Norma PN-EN 17210 zaleca współczynnik kontrastu luminancji LRV powyżej 30%. W praktyce oznacza to wybór żółci RAL 1023 lub jaskrawej pomarańczy RAL 2009 na ciemnym tle.

Błąd 3: ignorowanie klasy antypoślizgowości

Produkty bez certyfikatu SRT często okazują się śliskie po kilku miesiącach, gdy powierzchnia pokrywa się cienką warstwą tłuszczu lub soli. Klasa R11 sprawdza się w suchych wnętrzach, R12 jest wymagana na zewnątrz i w strefach mokrych, R13 przeznaczona jest do przemysłu spożywczego i stref basenowych.

Błąd 4: montaż bez uwzględnienia ruchu kołowego

Wózki sklepowe, bagażowe i inwalidzkie przenoszą obciążenia punktowe znacznie wyższe niż stopa. TPU o grubości poniżej 5 mm odkształca się trwale po kilku miesiącach intensywnego ruchu. W strefach o natężeniu powyżej 2000 przejść dziennie konieczne są elementy stalowe lub betonowe o grubości minimum 8 mm.

Błąd 5: brak konserwacji i przeglądów

Nawet najlepsza nakładka wymaga okresowej kontroli. Trzpienie mogą się poluzować, taśmy VHB tracą przyczepność po 3-5 latach, a elementy gumowe twardnieją pod wpływem UV. Audyt co 12 miesięcy pozwala wykryć odspojenia zanim staną się zagrożeniem. W obiektach publicznych protokół przeglądu powinien obejmować próbę zerwania ręcznego każdego elementu.

Projektując ścieżkę dotykową dla niewidomych w budynku użyteczności publicznej, warto zaplanować konserwację już na etapie specyfikacji. Uwzględnienie kosztów przeglądów rocznych w budżecie inwestycji zapobiega sytuacji, w której system ostrzegawczy przestaje spełniać swoją funkcję po kilku latach.

Kiedy nie stosować nakładek samoprzylepnych

Taśma VHB nie sprawdza się na podłogach antyelektrostatycznych ESD, nawierzchniach sportowych z granulatu EPDM oraz na drewnie nielakierowanym. W każdym z tych przypadków przyczepność spada poniżej bezpiecznego progu. W halach przemysłowych z ruchem wózków elektrycznych rekomendowane są wyłącznie elementy kotwione mechanicznie lub osadzane na trzpieniach.

Dostępność B2B i parametry techniczne

Inwestorzy instytucjonalni potrzebują nie tylko produktu, lecz całego systemu z dokumentacją. Każdy element powinien posiadać deklarację właściwości użytkowych, atest higieniczny w przypadku szpitali i przedszkoli oraz kartę techniczną z wynikami badań SRT i UV. Dostępność asortymentu w jednym miejscu, obejmującego cztery filary (listwy, płyty, guzy, pinezki), pozwala prowadzić jednolity projekt bez mieszania materiałów o różnej rozszerzalności cieplnej.

Bezpośrednia produkcja nakładek skraca łańcuch dostaw. Termin realizacji zamówień hurtowych wynosi zwykle 7-14 dni roboczych, a wysyłka małych partii nawet 24 godziny. Doradca techniczny pomaga dobrać typ elementu do konkretnego podłoża i obciążenia, co eliminuje ryzyko zakupu nieodpowiedniego wariantu.

Porównanie TPU i stali nierdzewnej 316L

Kalkulator orientacyjny

Standardowa ścieżka dotykowa o długości 10 metrów i szerokości 30 cm wymaga około 33 płyt 30x30 cm lub 10 listew prowadzących po 100 cm. Jeśli wzdłuż biegu schodowego potrzebne jest pole uwagi o długości 60 cm, wystarczą 2 płyty ostrzegawcze lub 18 pinezek rozmieszczonych w siatce 30x30 cm. Przy większych realizacjach, takich jak dworce czy galerie handlowe, zużycie rośnie do kilkuset elementów.

Ceny orientacyjne dotyczą pojedynczych sztuk i mogą się różnić w zależności od wielkości zamówienia oraz aktualnych stawek surowcowych. Przy hurtowych zakupach producenci udzielają rabatów procentowych.

Checklista projektanta oznakowania dotykowego

• Rozstaw guzów ostrzegawczych: oś 30 cm od osi
• Długość pola uwagi przed schodami: minimum 60 cm
• Kontrast luminancji LRV: minimum 30%
• Odporność na UV: potwierdzona testem QUV 1000 h
• Klasa antypoślizgowości: R11 wnętrze, R12 zewnątrz
• Odporność chemiczna: sól drogowa, olej silnikowy
• Montaż zgodny z podłożem i przewidywanym obciążeniem
• Przegląd roczny z próbą mechaniczną

Realizacje referencyjne

Systemy dotykowe funkcjonują na dworcach kolejowych, w urzędach miast, szpitalach, galeriach handlowych oraz na peronach komunikacji miejskiej. Charakterystyczne żółte płyty z guzami informują o krawędziach torów, ryflowane pasy prowadzą pasażerów do kas, a faktura ostrzegawcza wyznacza strefy oczekiwania. Każda z tych realizacji różni się skalą, ale łączy je jedno: zastosowanie elementów zgodnych z PN-EN 17210 i regularna konserwacja.

W nowoczesnych obiektach biurowych ścieżki dotykowe dla niewidomych integruje się z systemem informacji wizualnej i oznaczeniami Braille'a przy windach. Takie podejście tworzy spójny system orientacji, w którym osoba niewidoma może samodzielnie przejść od wejścia do recepcji, a następnie do wyznaczonego pokoju bez pomocy przewodnika.

FAQ najczęściej zadawane pytania

Jaki jest minimalny rozstaw guzów ostrzegawczych? Odpowiedź zależy od normy i szerokości ciągu komunikacyjnego, ale najczęściej stosuje się siatkę 30x30 cm między osiami wypukłości. Zbyt gęste rozmieszczenie utrudnia rozpoznanie wzoru, zbyt rzadkie powoduje przeoczenie sygnału.

Czy nakładki z TPU nadają się na zewnątrz? Tak, pod warunkiem zastosowania wersji ze stabilizatorem UV i unikania miejsc narażonych na kontakt z solą drogową. W takich warunkach trwałość spada do 3-5 lat zamiast typowych 7-10 lat.

Ile kosztuje kompletny system ostrzegawczy dla klatki schodowej? Przy schodach o szerokości 120 cm i trzech kondygnacjach trzeba liczyć się z wydatkiem 1500-3000 zł w zależności od wybranego materiału i producenta.

Źródła i podstawy prawne

• PN-EN 17210:2015 Dostępność środowiska zbudowanego
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.)
• Ustawa z dnia 19 lipca 2019 r. o zapewnianiu dostępności osobom ze szczególnymi potrzebami (Dz.U. 2019 poz. 1696)
• Fundacja Integracja publikacje z zakresu tyfloprojektowania
• Polski Związek Niewidomych materiały edukacyjne dotyczące orientacji przestrzennej

Projekt oznakowania dotykowego warto powierzyć specjaliście z doświadczeniem w tyfloprojektowaniu. Konsultacja na etapie koncepcji pozwala uniknąć kosztownych przeróbek i zapewnia zgodność z obowiązującymi przepisami. Skontaktuj się z doradcą technicznym, aby otrzymać indywidualną wycenę i specyfikację dopasowaną do Twojego obiektu.
