Montaż rolet zewnętrznych na okno krok po kroku bez stresu

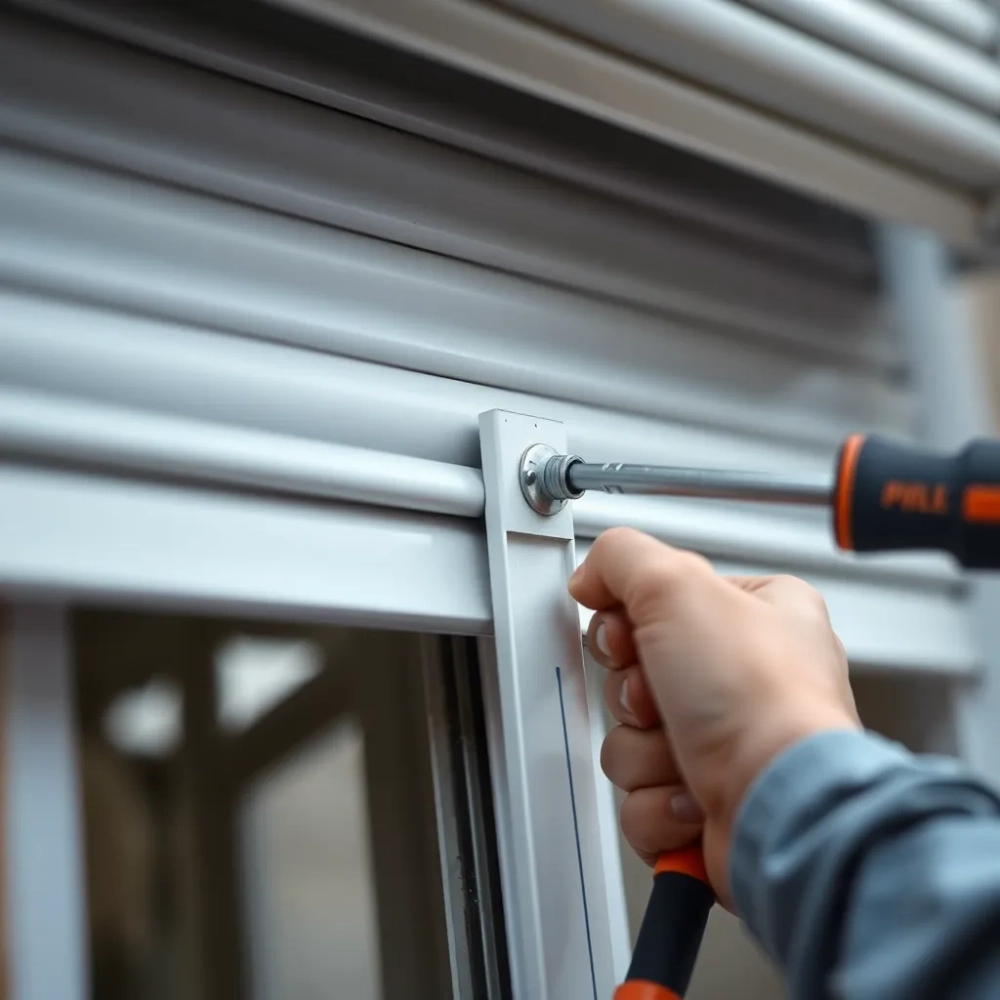

Montaż rolety natynkowej na ścianie krok po kroku

Roleta natynkowa, nazywana też elewacyjną, montowana jest bezpośrednio na licu muru, ponad ościeżnicą. To najpopularniejsze rozwiązanie przy już istniejącej elewacji, ponieważ ingerencja w warstwę ocieplenia pozostaje minimalna. Cechą charakterystyczną jest skrzynka widoczna od zewnątrz, dlatego kolor i kształt obudowy dobiera się zwykle do stolarki okiennej. Waga kompletnego zestawu dla okna o szerokości 1200 mm wynosi 4,5-6 kg, co wymaga stabilnego podłoża.

• Montaż rolety natynkowej na ścianie krok po kroku
• Roleta podtynkowa we wnęce okiennej jak zamontować
• Najczęstsze błędy przy montażu rolet zewnętrznych
• Konserwacja rolet zewnętrznych po montażu

Przed rozpoczęciem pracy warto zgromadzić wszystkie elementy zestawu w jednym miejscu i ułożyć je w kolejności montażu. Skrzynka z nawiniętym pancerzem stanowi serce zestawu, prowadnice aluminiowe o przekroju 53×22 mm prowadzą pancerz w dół i w górę, a zwijacz z taśmą lub korbą odpowiada za napęd ręczny. W komplecie znajdziemy też zatyczki boczne, wkręty montażowe, kołki rozporowe 6-8 mm oraz ewentualny adapter do napędu elektrycznego. Różnica między wersją podstawową a wariantem z moskitierą sprowadza się do dodatkowej kasetki z siatką, montowanej po wewnętrznej stronie prowadnicy.

Lista narzędzi: wiertarka udarowa z wiertłem 6 mm do kołków i wiertłem 20-22 mm na przepust kablowy, wkrętarka akumulatorowa, poziomica 60 cm, miara zwijana, ołówek stolarski, śrubokręt krzyżakowy PH2, nożyk do aluminium, stabilna drabina z podestem. Czas montażu jednego okna przez jedną osobę wynosi 1,5-2 godziny, w dwójkę zejdziecie poniżej godziny.

Przed nawierceniem otworów wyłącz napięcie w obwodzie elektrycznym okolicy okna i sprawdź ścianę detektorem przewodów. W ścianach z ociepleniem styropianowym grubości 15 cm kołki zwykłe nie utrzymają ciężaru skrzynki, konieczne są wtedy kołki ramowe lub kotwy przelotowe na głębokość min. 70 mm w murze nośnym.

Oznaczenie punktów montażu zaczynamy od przyłożenia skrzynki do ściany tak, aby jej dolna krawędź zachodziła 10-15 mm na górną część ościeżnicy. Taki margines chroni przed przedostawaniem się wody pod pancerz. Za pomocą poziomicy rysujemy linię poziomą na całej szerokości okna, a następnie zaznaczamy ołówkiem punkty na prowadnicach. Pierwszy wkręt w każdej prowadnicy trafia 17 mm od krawędzi skrzynki, kolejne co 40-50 cm, przy czym minimum trzy punkty mocowania na prowadnicę to absolutne minimum przy oknach do 1500 mm szerokości.

Nawiercanie otworów wymaga uwagi ze względu na trzy różne średnice. Otwór pod kołek rozporowy ma 6 mm, otwór na przepust kablowy napędu elektrycznego ma 20-22 mm, a otwór na przejście taśmy przez ścianę skrzynki mierzy 14 mm. Po osadzeniu kołków przykręcamy prowadnice, lekko je dokręcając, jeszcze nie na sztywno. Na końcu wieszamy skrzynkę, sprawdzamy pion i poziom, dopiero potem dokręcamy wszystkie wkręty do oporu. Ten pozornie drobny detal eliminuje 90% problemów z krzywo wiszącymi roletami.

Porównanie trzech typów rolet zewnętrznych

Roleta podtynkowa we wnęce okiennej jak zamontować

Rolety podtynkowe, określane w literaturze technicznej mianem rolet nadprożowych, integrują się z konstrukcją budynku w sposób niewidoczny. Skrzynka rolety chowa się pod warstwą tynku w przygotowanym otworze w nadprożu, dzięki czemu elewacja zachowuje jednolitą płaszczyznę. Takie rozwiązanie spełnia wymogi PN-EN 13659 dotyczące odporności na obciążenie wiatrem do klasy 5, czyli wytrzymuje porywy do 61 km/h.

Montaż podtynkowy różni się od natynkowego jedną fundamentalną cechą, a mianowicie wymaga zaplanowania przed położeniem ocieplenia. Wariant ten montuje się do ramy okiennej lub do specjalnej konsoli osadzonej w murze, po czym skrzynka obudowywana jest płytami termoizolacyjnymi i tynkowana.Próba instalacji rolety podtynkowej w gotowym domu wiąże się z koniecznością kucia nadproża, co w praktyce oznacza remont generalny elewacji.

Wymiar skrzynki podtynkowej dobiera się do wysokości okna. Dla okien o wysokości do 1500 mm stosuje się skrzynki o wymiarach 180×180 mm, dla wyższych przekrojów 220×220 mm. Zbyt mała skrzynka powoduje „pamięć" zwijania, czyli trwałe odkształcenie pancerza przy dłuższym nieużywaniu.

Pierwszy krok stanowi precyzyjne wyznaczenie otworu w nadprożu. Otwór musi mieć głębokość równą szerokości skrzynki plus 30 mm na warstwę tynku, a szerokość równą światłu okna plus 60 mm. Konsolę montażową mocuje się do ramy okiennej wkrętami samogwintującymi 4,8×32 mm, rozmieszczając je co 300 mm. Szczelność połączenia skrzynki z ościeżem zapewnia taśma rozprężna illbruck TP600, która po kompresji osiąga klasę wodoszczelności 600 Pa.

Prowadnice w wersji podtynkowej mają przekrój 58×24 mm i wsuwane są w rowki boczne skrzynki jeszcze przed osadzeniem okna. Po zamontowaniu całości sprawdzamy działanie mechanizmu zwijającego, obracając bęben 2-3 obroty, a następnie kontrolujemy równomierność zwijania pancerza. Jakość montażu weryfikujemy przejazdem po prowadnicach kawałkiem papieru o grubości 80 g/m², jeśli przesuwa się bez zacięć, montaż wykonano prawidłowo.

W przypadku rolet podtynkowych istotne pozostaje rozplanowanie przepustu kablowego dla napędu. Kabel YDYp 3×1,5 mm² prowadzi się w peszelu o średnicy 20 mm, łagodnym łukiem o promieniu co najmniej 5-krotności średnicy, aby uniknąć załamania żyły. Puszka elektryczna musi znaleźć się po wewnętrznej stronie muru, najczęściej 30 cm poniżej nadproża, zgodnie z wymogami normy PN-HD 60364.

Najczęstsze błędy przy montażu rolet zewnętrznych

Krzywa skrzynka to problem widoczny natychmiast po zamontowaniu i praktycznie niemożliwy do skorygowania bez demontażu. Przyczyną jest brak kontroli poziomicy na etapie zawieszania, gdy prowadnice zostały już dokręcone na sztywno. Poziomica 60 cm pozwala wykryć odchylenie rzędu 1 mm na metr, ale krótsza, 20-centymetrowa, nie wyłapie krzywizny wzdłuż skrzynki o długości 1800 mm. Rozwiązaniem jest prowadzenie poziomicy przez całą szerokość rolety, a nie tylko w obrębie jednego uchwytu.

Za płytkie kołki w ścianie z pustkami ceramicznymi to drugi najczęstszy błąd. Kołek 6×40 mm osadzony na głębokość 30 mm wypada pod obciążeniem statycznym skrzynki, która po zamontowaniu pancerza waży 6-8 kg. Bezpieczna głębokość osadzenia w murze ceramicznym wynosi minimum 50 mm, a w betonie komórkowym 70 mm. Kołki ramowe fischer SXRL 8×80 sprawdzają się w pustkach ceramicznych lepiej niż standardowe kołki rozporowe.

Pomijanie smarowania prowadnic skutkuje piskiem i zwiększonym oporem przy zwijaniu po 6-8 miesiącach eksploatacji. Mechanizm jest prosty: tarcie aluminium o aluminium bez warstwy smaru przekracza 0,4 współczynnika, podczas gdy po aplikacji smaru silikonowego spada do 0,1. Smar nanosi się na wewnętrzną krawędź prowadnicy paskiem o grubości 1 mm, na całej długości, raz przy montażu i powtórnie raz w roku podczas przeglądu.

Nierównomierne napinanie taśmy objawia się ślizganiem się zwijacza przy zwijaniu pancerza do skrzynki. Taśma musi być nawinięta z siłą naciągu 15-20 N, mierzoną wagą sprężynową na końcu odcinka. Zbyt luźna taśma powoduje powstawanie pętli blokujących mechanizm, zbyt napięta przyspiesza zużycie sprężyny zwijacza o 40%. Standardowa taśma poliestrowa o szerokości 14 mm i grubości 1,2 mm wytrzymuje 12 000 cykli zwijania, ale tylko przy właściwym napięciu.

Montaż napędu elektrycznego bez puszki przyłączeniowej to błąd z kategorii bezpieczeństwa, nie estetyki. Połączenie kabli w kostce instalacyjnej ukrytej pod tynkiem bez dostępu serwisowego stanowi naruszenie normy PN-HD 60364-5-52. Puszka instalacyjna natynkowa lub podtynkowa o średnicy 60 mm zapewnia możliwość wymiany kabla lub napędu bez kucia ściany, co w perspektywie 10-15 lat eksploatacji oszczędza kosztownych napraw.

Konserwacja rolet zewnętrznych po montażu

Raz w roku, najlepiej w październiku przed sezonem zimowym, warto poświęcić 20 minut na przegląd każdej rolety. Zaczynamy od wizualnej kontroli pancerza pod kątem odkształceń, zabrudzeń i uszkodzeń mechanicznych. Aluminium lakierowane proszkowo czyści się wodą z dodatkiem płynu o pH 6-8, bez użycia środków ściernych, które matowią powłokę. Po umyciu pancerz warto pozostawić rozłożony do całkowitego wyschnięcia przed zwinięciem do skrzynki, w przeciwnym razie wilgoć zamknięta w kasetce sprzyja korozji elementów metalowych.

Smarowanie prowadnic wykonujemy smarem silikonowym w sprayu, aplikując 2-3 cm³ na każdą prowadnicę. Ruch tłoka smarującego rozprowadza preparat po całej długości, gdy kilkakrotnie zwiniemy i rozwiniemy roletę. Smar grafitowy sprawdza się gorzej, ponieważ brudzi prowadnice i pancerz, a jego nadmiar zbiera kurz, tworząc pastę ścierną.

Wymiana taśmy to czynność serwisowa wykonywana co 8-10 lat lub w razie mechanicznego uszkodzenia. Taśma poliestrowa 14×1,2 mm dostępna jest w metrażu, wymaga jednak demontażu zwijacza ze skrzynki. Sam zwijacz mocowany jest na zatrzask bagnetowy, więc jego demontaż nie wymaga narzędzi. Nową taśmę nawijamy na bęben sprężyny zgodnie z kierunkiem oznaczonym strzałką, zwykle 18-22 zwoje dla okna o wysokości 1400 mm. Zbyt mała liczba zwojów powoduje, że pancerz nie zwije się do końca.

Uszczelki szczotkowe w dolnej listwie pancerza z biegiem lat tracą elastyczność i przestają chronić przed przeciągami. Wymiana szczotki o wymiarach 5×8 mm to koszt 4-6 zł za metr bieżący, a procedura ogranicza się do wyciągnięcia starej uszczelki z rowka w listwie aluminiowej i wciśnięcia nowej. Uszczelka z włosia silikonowego wytrzymuje 2-3 razy dłużej niż standardowa uszczelka polipropylenowa, szczególnie w nasłonecznionych elewacjach południowych.

Napęd elektryczny z silnikiem rurowym 230 V wymaga okresowej kontroli wyłączników krańcowych. Roleta powinna zatrzymać się automatycznie po całkowitym zwinięciu pancerza, bez uderzania o obudowę skrzynki. Regulacji dokonuje się śrubą na głowicy silnika, dostępną po zdjęciu zaślepki, obracając o ćwierć obrotu w kierunku przeciwnym do ruchu wskazówek zegara, aby wydłużyć drogę zatrzymania. Zbyt późne wyłączenie powoduje uderzenia mechaniczne skracające żywotność napędu o 30-40%.

Zlecenie przeglądu fachowcowi kosztuje 80-120 zł za okno i obejmuje regulację napędów, smarowanie, kontrolę prowadnic oraz ewentualną wymianę drobnych elementów. Przy sześciu oknach roczny koszt utrzymania nie przekracza 600 zł, a żywotność rolet wydłuża się z 12 do 18-20 lat.

Rolety zewnętrzne stanowią inwestycję zwracającą się średnio w ciągu 5-7 lat dzięki redukcji strat ciepła przez okna o 25-30%, zgodnie z danymi Instytutu Techniki Budowlanej. W domu pasywnym o powierzchni 150 m² oszczędność na ogrzewaniu sięga 800-1100 zł rocznie, a w budynku energooszczędnym klasy A 500-700 zł. Wybór właściwego typu rolety i poprawny montaż decydują o tym, czy potencjał oszczędności zostanie w pełni wykorzystany. Przygotowanie do samodzielnego montażu wymaga cierpliwości i precyzji, ale efekt w postaci ciszy, bezpieczeństwa i niższych rachunków za energię wynagradza włożony wysiłek.

Źródła: PN-EN 13659:2015 (norma dotycząca osłon zewnętrznych), PN-HD 60364-5-52 (instalacje elektryczne niskonapięciowe), dane ITB (Instytut Techniki Budowlanej) dotyczące współczynników przenikania ciepła przez osłony okienne, katalogi techniczne producentów systemów roletowych.
