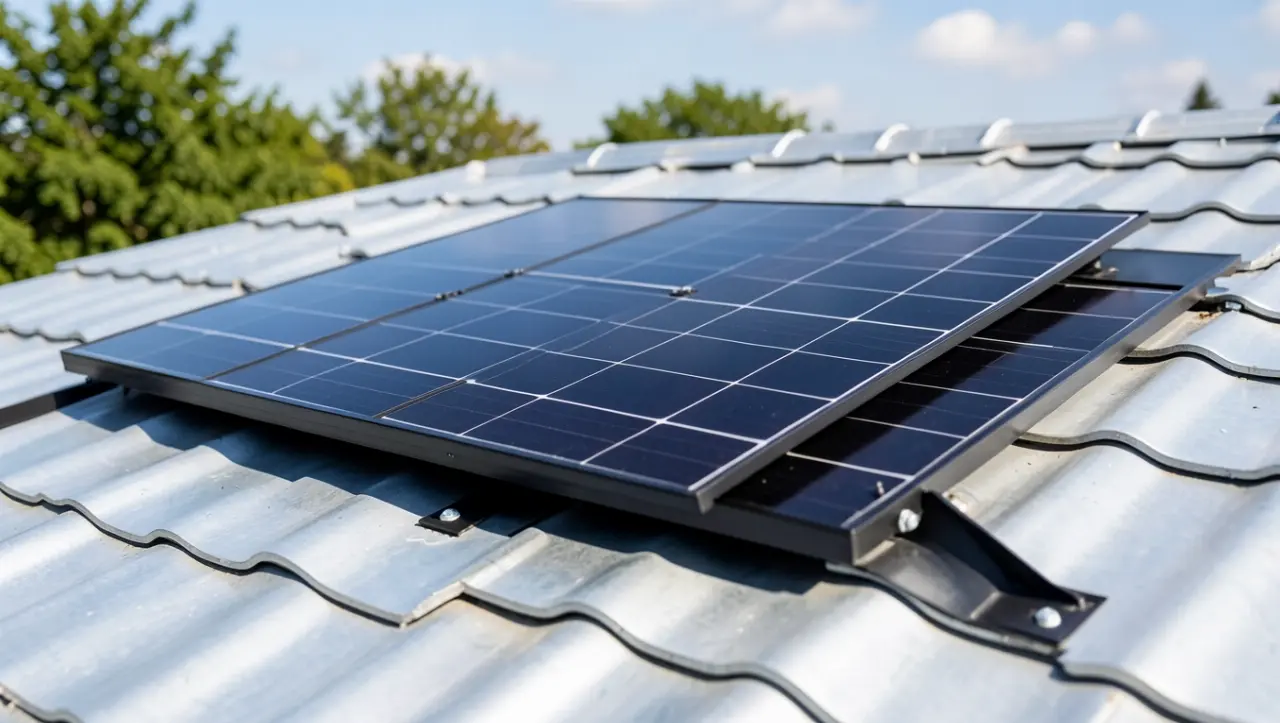

Montaż paneli na blachodachówce bez przecieków i potknięć

Blachodachówka potrafi solidnie uprzykrzyć życie nawet doświadczonemu dekarzowi, gdy na jego dach wjeżdża ekipa fotowoltaiczna z wiertarkami, szynami i hakami. Cienka blacha o grubości 0,45-0,55 mm, wysokie przetłoczenia sięgające 35-50 mm, a do tego gwarancja producenta pokrycia, którą łatwo utracić jednym pechowym wierceniem. Montaż paneli fotowoltaicznych na dachu z blachodachówki wymaga więc czegoś więcej niż dobrej wiertarki i sprawnej ręki. Potrzebna jest konkretna wiedza o obciążeniach wiatrowych, kompatybilności systemów i fizyce uszczelnień, bo diabeł tkwi w jednym źle dokręconym wkręcie.

• Haki dachowe, szyna wave czy dwugwint? Dobór systemu do blachodachówki
• Konstrukcja PV na blachodachówkę a szczelność pokrycia
• Najczęstsze błędy przy mocowaniu paneli do blachodachówki

Haki dachowe, szyna wave czy dwugwint? Dobór systemu do blachodachówki

Wybór systemu montażowego to pierwszy moment, w którym inwestor albo oszczędzi kilka tysięcy złotych, albo zapłaci za przeciek za trzy lata. Każde z trzech rozwiązań sprawdzonych na polskich dachach ma inne założenia konstrukcyjne i inne ograniczenia.

Haki dachowe to klasyka retrofitu, czyli montażu na istniejącym pokryciu. Wkręca się je w krokiew przez blachę, a uszczelnienie stanowi specjalna gumowa przelotka EPDM. Sprawdzają się przy niskiej fali (do 35 mm) i umiarkowanych obciążeniach wiatrowych strefy I oraz II. Na dachach z głębokimi przetłoczeniami hak po prostu nie dosięgnie drewna, a próba jego dogięcia kończy się pęknięciem powłoki antykorozyjnej.

Szyna wave, nazywana też szyną kompatybilną z falą, leży bezpośrednio na grzbietach przetłoczeń. Mocuje się ją krótkimi wkrętami z membraną uszczelniającą w każdym punkcie kontaktu z blachą. System minimalizuje ingerencję w pokrycie, bo nie wymaga wiercenia w krokwi. Najlepiej działa na nowych dachach, gdzie można precyzyjnie rozplanować siatkę modułów między falami. Minus? Cena wyższa o 20-30% względem haków i konieczność zachowania idealnej równoległości fali.

Wkręty dwugwintowe to rozwiązanie dla dachów o dużych obciążeniach, na przykład w strefie wiatrowej III albo przy nachyleniu powyżej 45 stopni. Gwint górny przechodzi przez szynę montażową, dolny wkręca się w krokiew przez uprzednio wycięty otwór w blasze. System przenosi obciążenia nawet 2,4 kN/m², ale wymaga idealnego trafienia w krokiew i precyzyjnego uszczelnienia każdego przejścia. W praktyce montażowej ekipy stosują go tam, gdzie haki nie dają rady, a inwestor nie zgadza się na szynę wave.

Kiedy NIE stosować danego rozwiązania

Haki dachowe odpadają na blachodachówkach panelowych z ukrytym zamkiem, bo uniemożliwiają swobodne odprowadzanie wody w rowku kapilarnym. Szyna wave nie sprawdza się na starych pokryciach, gdzie fala straciła geometryczną powtarzalność po 15 latach eksploatacji. Dwugwint z kolei jest zabroniony w sytuacji, gdy krokwie mają przekrój mniejszy niż 80×160 mm, bo wiercenie osłabia i tak już wąski element więźby.

Konstrukcja PV na blachodachówkę a szczelność pokrycia

Szczelność to słowo, które elektrycy słyszą z ust dekarzy zwykle po fakcie, kiedy na poddaszu pojawia się pierwsza plama. Każde przejście przez blachę to potencjalny punkt wnikania wody, dlatego chemia uszczelnień ma tu znaczenie większe niż moment dokręcenia.

Przelotki EPDM o grubości ścianki 1,5-2 mm pracują w zakresie temperatur od minus 40 do plus 110°C i zachowują elastyczność przez minimum 15 lat. Taśmy butylowe, takie jak 3M All Weather, świetnie sprawdzają się pod stopą szyny wave, ale pod wkrętem dwugwintowym wymagają dodatkowego kołnierza z EPDM. Stosowanie silikonu sanitarnego zamiast dedykowanych membran to błąd, który widuję regularnie, silikon po dwóch latach cykli termicznych traci przyczepność do powłoki poliestrowej.

Szczelina wentylacyjna między panelem a blachą wynosi 60-100 mm i ma ściśle określone zadanie. Chłodzenie modułu prądem powietrza obniża jego temperaturę roboczą o 8-15°C, a każdy stopień mniej to przyrost uzysku o 0,3-0,5%. Na dachu o nachyleniu 30° w pełnym słońcu lipcowym temperatura ogniwa sięga 65°C, więc wentylowana szczelina potrafi dołożyć rocznie 3-4% produkcji. Warto ją więc traktować jak inwestycję, a nie jak zło konieczne.

Strefy narożne dachu, zwłaszcza pasy szerokości 1 metra od krawędzi szczytowej, przyjmują obciążenia wiatrem nawet dwukrotnie wyższe niż strefa środkowa. Wynika to z prawa Bernoulliego i efektu ssania na krawędziach. W tych miejscach krotność mocowań rośnie o 30-50%, a odstęp między hakami spada z typowych 1,5 m do 0,9-1,1 m.

Procedura krok po kroku

Audyt dachu zaczyna się od sprawdzenia stanu łat i kontrłat, jakości drewna krokwi oraz kąta nachylenia (optymalnie 30-40° dla Polski). Warto też zmierzyć wysokość fali suwmiarką i porównać z dokumentacją producenta blachy.

Planowanie siatki montażowej uwzględnia strefy okapu (moduły muszą wystawać minimum 30 cm poza szynę, żeby woda nie zalewała krawędzi), kalenicy (zachować 15-20 cm od grzbietu dla wentylacji) i narożniki (pasy wzmocnione). Trasowanie odbywa się linką malarską, a otwory wierci się wiertłem o średnicy 1 mm większą niż gwint wkręta, bo blacha pracuje termicznie i potrzebuje luzu.

Montaż profili rusza od okapu w górę, żachu po żachu, z kontrolą poziomu co drugi element. Moduły osadza się z zachowaniem szczeliny 60-100 mm i dokręca z momentem 18-22 Nm (dla szyny śrubowej M8) albo 14-18 Nm (dla klem końcowych). Te liczby nie są przypadkowe, przekroczenie 25 Nm zrywa gwint w profilu aluminiowym, a poniżej 12 Nm klemy się poluzują po pierwszym sezonie grzewczym.

Odbiór elektryczny obejmuje pomiar napięcia jałowego stringu, rezystancji izolacji i sprawdzenie ciągłości przewodu ochronnego. Równolegle ekipa dekarska wykonuje test szczelności, polewanie dachu z węża przez 20 minut i obserwację poddasza. Dopiero oba protokoły razem dają podstawę do podpisania odbioru.

Najczęstsze błędy przy mocowaniu paneli do blachodachówki

Lista grzechów głównych powtarza się z sezonu na sezon, niezależnie od regionu Polski. Niektóre kosztują inwestora gwarancję, inne prowadzą do realnych przecieków.

Brak trafienia w krokiew to klasyk. Wkręt wchodzi w łatę, trzyma krótko, po silnym wietrze hak się wyrwie razem z kawałkiem drewna. Rozwiązanie? Magnes neodymowy do lokalizowania wkrętów łat i miarka, a najlepiej szukanie krokwi czujnikiem na głębokość 80 mm. Szyna wave nie wymaga trafienia w krokiew, ale warto wiedzieć, gdzie ono leży, żeby rozłożyć obciążenia równomiernie.

Zbyt mała szczelina wentylacyjna, poniżej 50 mm, powoduje efekt kominowy w odwrotną stronę. Gorące powietrze nie ucieka, moduł się gotuje, a pod blachą tworzy się skroplina. Kondensacja w lecie potrafi zaskoczyć nawet doświadczonych dekarzy, bo punkt rosy na blasze wynosi tylko 20-22°C w słoneczny dzień.

Użycie uszczelek nieodpornych na UV do pokryć z posypką mineralną to drugi grzech. Guma piankowa z marketu budowlanego żółknie i kruszeje po 18 miesiącach. Membrana EPDM albo EPDM-Silicon wytrzyma dekadę, a jej koszt w przeliczeniu na punkt mocowania to 2-3 złote.

Pominięcie stref narożnych, gdzie obciążenie wiatrem rośnie skokowo, kończy się oderwaniem skrajnego rzędu paneli przy pierwszej wichurze. Brak dylatacji profili aluminiowych na długości powyżej 12 m powoduje naprężenia termiczne, które wyginają szyny i pękają klemy. Luz dylatacyjny 8-10 mm co 12 metrów rozwiązuje problem.

Checklist przed rozpoczęciem prac

• Grubość blachy zmierzona suwmiarką (minimum 0,45 mm dla haków, 0,50 mm dla dwugwintów)
• Wysokość fali potwierdzona dokumentacją producenta
• Strefa wiatrowa i śniegowa ustalona według PN-EN 1991-1-3 i PN-EN 1991-1-4
• Krokiew zlokalizowana czujnikiem (nie na oko)
• Kalkulacja liczby punktów mocowania: 7-9 haków na 1 kWp dla strefy I, 10-12 dla strefy II i III
• Uszczelki EPDM oraz taśma butylowa przygotowane w dwóch zapasowych rolkach
• Klucz dynamometryczny z zakresem 5-25 Nm skalibrowany

Aspekty prawne i gwarancja

Projekt montażu powinien uwzględniać normy PN-EN 1991-1-3 (obciążenia śniegiem) oraz PN-EN 1991-1-4 (obciążenia wiatrem), a w przypadku elementów stalowych PN-EN 1090-1. Wiercenie w blasze modyfikuje jej geometrię, więc producent pokrycia może uznać gwarancję za nieważną, jeśli montaż odbył się bez jego zgody. Większość marek dopuszcza wiercenie pod warunkiem użycia dedykowanych uszczelek i zachowania odstępu minimum 15 mm od krawędzi arkusza.

W strefie wiatrowej III i na dachach o nachyleniu powyżej 50° projektant konstrukcji z uprawnieniami musi wykonać obliczenia statyczne. Koszt takiego opracowania to 800-1500 złotych, a jego brak w razie szkody ubezpieczyciel potraktuje jako rażące niedbalstwo.

Wentylacja dachu szczeliną 60-100 mm odpowiada wymaganiu normy DIN 4108-3 o minimalnym przekroju wentylacyjnym 200 cm²/mb okapu. Na dachach krytych blachodachówką panelową z zamkiem stojącym wartość ta rośnie do 300 cm²/mb ze względu na specyfikę zamka.

Drzewko decyzyjne dla inwestora

Nowa połać dachu, fala 35-50 mm, strefa wiatrowa I lub II → szyna wave. To rozwiązanie premium, które łączy szybki montaż z minimalną ingerencją w pokrycie. Modernizacja starego dachu ze znanym układem krokwi, fala niska, strefa I → wkręty dwugwintowe, bo dadzą pewność mocowania w krokwi. Niski budżet, niska fala, strefa I, krótki czas realizacji → haki dachowe, sprawdzone i tanie, choć wymagające precyzji.

Montaż zimą wymaga użycia uszczelek o podwyższonej elastyczności w niskich temperaturach. EPDM twardnieje poniżej minus 15°C i gorzej dociska. Latem z kolei membrana butylowa mięknie i może wypłynąć spod klem. Optymalny zakres temperatur instalacji to 5-25°C.

FAQ

Czy można montować panele na starej blachodachówce? Tak, pod warunkiem że blacha nie ma śladów korozji perforacyjnej, mocowania łat są stabilne, a fala zachowała geometryczną powtarzalność. Po 20 latach ekspozycji powłoka poliestrowa traci 30-40% grubości, więc ryzyko pęknięcia przy wierceniu rośnie.

Kiedy konieczne jest wzmocnienie konstrukcji dachu? Gdy łączne obciążenie paneli (15-20 kg/m²) plus śnieg przekracza nośność krokwi obliczoną w projekcie domu. W praktyce dotyczy to dachów z krokwiami 80×160 mm przy rozstawie powyżej 90 cm w strefie śniegowej III.

Ile haków przypada na 1 kWp mocy? Dla modułów o mocy 400 W i strefy wiatrowej I to 7-9 haków. Strefa II wymaga 10-11, a strefa III nawet 12-14. Szyna wave obniża tę liczbę o 30% dzięki lepszemu rozkładowi obciążeń.

Czy mogę samodzielnie dobrać uszczelki? Tak, ale wybieraj produkty z aprobatą techniczną ITB i deklarowaną odpornością UV minimum 10 lat. Taśma butylowa sprawdzona na dachach płaskich nie musi działać na fali, bo inaczej pracuje na ścinanie.

Co z wentylacją pod panelami? Szczelina 60-100 mm działa jak komin wentylacyjny, wciągając powietrze od okapu i wypychając je kalenicą. Zasłonięcie szczeliny listwą dociskową bez przerw co 1,2 m likwiduje efekt kominowy i podnosi temperaturę modułu o 8-12°C.

5 kluczowych wniosków

Blachodachówka o grubości 0,45-0,55 mm wymaga systemu dopasowanego do fali, a nie uniwersalnego. Szyna wave wygrywa na nowych dachach, dwugwint króluje w strefie wiatrowej III, a haki pozostają budżetową opcją dla niskich profili. Szczelność opiera się na membranie EPDM i taśmie butylowej, nigdy na silikonie. Szczelina wentylacyjna 60-100 mm obniża temperaturę modułu i winduje uzysk o 3-4% rocznie. Każdy projekt montażu w strefie wiatrowej III powinien przejść obliczenia statyczne wg PN-EN 1991-1-4.

Źródła danych: PN-EN 1991-1-3 (Eurokod 1, obciążenia śniegiem), PN-EN 1991-1-4 (obciążenia wiatrem), PN-EN 1090-1 (wykonanie konstrukcji stalowych), DIN 4108-3 (ochrona przed wilgocią, dostępna w tłumaczeniu polskim ITB), mapy stref wiatrowych i śniegowych Instytutu Techniki Budowlanej (itb.pl). Kalkulacje momentów dokręceń i nośności oparte na kartach technicznych producentów systemów montażowych dostępnych w katalogach ITB.
