Jak zaciąć krokwie na dach jednospadowy i nie osłabić konstrukcji

Źle wykonany zacios krokwi to prosta droga do ugięcia połaci, pęknięć w deskowaniu i nieszczelności przy kalenicy, a w skrajnych przypadkach do realnego zagrożenia bezpieczeństwa domowników. W Polsce ponad 60% reklamacji dekarskich zgłaszanych w pierwszych pięciu latach użytkowania dotyczy właśnie błędów montażowych przy krokwiach, a nie jakości samego pokrycia. Poniżej znajdziesz technikę, która łączy precyzję cieśli z normą PN-EN 1995-1-1 i zapobiega typowym awariom.

• Zacios krokwi krok po kroku
• Połączenie kurpiowskie, siodełko czy zacios prosty
• Wymiary krokwi i głębokość wrębu
• Najczęstsze błędy przy cięciu krokwi

Zacios krokwi krok po kroku

Zanim sięgniesz po piłę, ustal spadek dachu, bo to on dyktuje geometrię każdego cięcia. Standardowy dach jednospadowy w budownictwie mieszkaniowym pracuje w przedziale 8-22°, a każdy stopień oznacza zmianę kąta zacięcia o tę samą wartość. Po wyznaczeniu nachylenia połaci możesz przejść do obliczeń, które decydują o tym, czy krokiew osiądzie na murłacie szczelnie i bez naprężeń skręcających.

Kąt zacięcia liczysz ze spadku dachu. Wzór jest prosty: kąt zacięcia = kąt nachylenia połaci minus kąt prosty (90°), a wynik odejmujesz od 180°, jeśli liczysz w stopniach pełnego obrotu, albo po prostu wycinasz prostopadle do osi krokwi, gdy połoga jest nachylona.

Dla spadku 15° kąt zacięcia wynosi 75° mierzony prostopadle do dolnej krawędzi, co w praktyce oznacza ścięcie końca belki pod kątem rozwartym po stronie okapu. Spadek 20° daje kąt 70°, spadek 10° wymaga cięcia 80°. Tabela poniżej zbiera najczęstsze warianty spotykane na budowach.

Długość krokwi wyliczasz z twierdzenia Pitagorasa, znając rozpiętość murłaty i spadek. Przy rozpiętości 6 m i spadku 15° długość krokwi wynosi 6 / cos 15°, czyli około 6,21 m. Dodaj 15-20 cm na każdy koniec, bo belka musi wystawać poza murłatę tworząc okap. Bez tego naddatku woda będzie spływać po elewacji, a nie do rynny.

Każda krokiew w dachu jednospadowym musi mieć identyczne wymiary, bo nierówna wysokość wrębu oznacza nierówny dach. Weź pierwszą, precyzyjnie przyciętą belkę i użyj jej jako szablonu, przykładając kolejne i znacząc wszystkie punkty ołówkiem ciesielskim. Szablon minimalizuje błąd ludzki i skraca czas pracy o 30-40% w porównaniu z mierzeniem każdej belki osobno.

Przed cięciem sprawdź wilgotność drewna miernikiem. Tarcica szkieletowa klasy C24 wymaga wilgotności poniżej 18%, a dla konstrukcji widocznych poniżej 15%. Mokre drewno po wyschnięciu kurczy się, odsłaniając szczeliny w zaciosie.

Znaki na krokwach rób ołówkiem ciesielskim, nie markerem, bo marker zmywa się słabiej i może ukryć drobne odchylenia. Zaznacz stronę połogi, oznaczenie "G" dla górnej krawędzi i ciągłą linię cięcia po zewnętrznej stronie wrębu. Linia musi obiegać całą belkę, w przeciwnym razie nacięcie "ucieka" i zacios wychodzi krzywo.

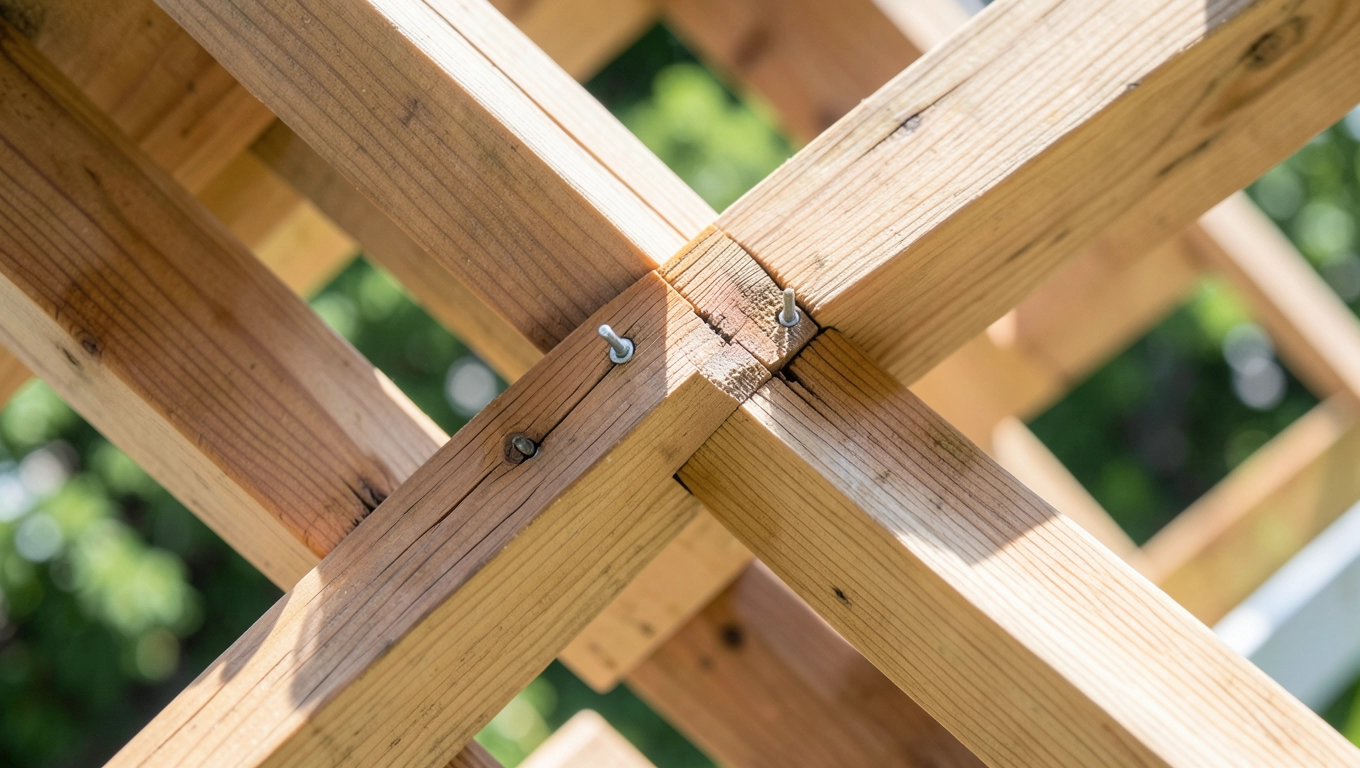

Montaż krokwi na dachu jednospadowym

Gotowe krokwie osadzasz na murłacie po jej impregnacji i przymocowaniu do wieńca kotwami M12 co 1,5 m. Murłata musi leżeć na warstwie papy podkładowej i przekładce z folii PE, bo bezpośredni kontakt drewna z betonem chłonie wilgoć i przyspiesza gnicie.

Rozstaw krokwi na dachu jednospadowym wynika z obciążenia połaci i przekroju belki. Dla krokwi 6/12 cm przy pokryciu blachą na rąbek rozstaw osiowy 80-90 cm jest optymalny. Cięższe pokrycia ceramiczne wymuszają zmniejszenie do 60-70 cm. Poniższa tabela pomocnicza zbiera sprawdzone kombinacje.

Krokwie mocujesz do murłaty kątownikami perforowanymi i wkrętami ciesielskimi 6 × 80 mm po dwa na każdy koniec. Przy większych przekrojach stosuj wkręty 8 × 120 mm, bo cieńsze nie zapewniają nośności obliczeniowej i pod obciążeniem śniegiem mogą się wyciągać z drewna.

Pierwsza i ostatnia para krokwi wymaga dodatkowego stężenia diagonalnego, bo przenoszą największe siły wiatrowe na krawędzi połaci. Stężenie z deski 25 mm pod kątem 45° od krokwi do słupka ścianki szczytowej redukuje ugięcie krawędziowe o 40% w strefie narożnej.

Połączenie kurpiowskie, siodełko czy zacios prosty

Zacios prosty to najprostsze rozwiązanie, ale ma istotne ograniczenia. Polega na wycięciu prostopadłego wrębu w krokwi o głębokości równej 1/4 jej wysokości i osadzeniu go na murłacie. Sprawdza się przy małych rozpiętościach do 4 m i kątach nachylenia powyżej 20°. Przy większych obciążeniach śniegiem belka ma tendencję do zsuwania się z wrębu pod wpływem siły grawitacyjnej, co wymaga dodatkowego mocowania mechanicznego.

Siodełko to klasyczne połączenie ciesielskie z dwoma ukośnymi nacięciami tworzącymi gniazdo na kształt litery V. Wytrzymuje większe obciążenia niż zacios prosty, ale wymaga precyzyjnego wyznaczenia obu kątów, bo asymetria powoduje jednostronny docisk i skręcanie krokwi. Współcześnie stosowane rzadko, głównie w konstrukcjach widocznych o charakterze heritage.

Połączenie kurpiowskie wygrywa w większości współczesnych realizacji dachów jednospadowych. Łączy zacios prosty od strony okapu z dodatkowym wcięciem stabilizującym od strony murłaty, co eliminuje zjawisko zsuwania i rozkłada siły na większą powierzchnię kontaktu. Głębokość pierwszego wrębu nie przekracza 1/5 wysokości krokwi, drugi ma charakter pozycjonujący i sięga 1/10 wysokości.

Unikaj zaciosu prostego przy spadkach poniżej 15° i braku dodatkowego mocowania, bo siła grawitacyjna działająca wzdłuż krokwi przekracza tarcie w zaciosie. W takich przypadkach krokiew zsunie się z murłaty przy pierwszym intensywnym opadzie śniegu.

Narzędzia do poszczególnych metod

Zacios prosty wymaga piły tarczowej z prowadnicą i struga. Siodełko potrzebuje dodatkowo ostrych dłut ciesielskich 20 i 30 mm. Połączenie kurpiowskie najlepiej wykonać piłą z tarczą o drobnych zębach TCT i prowadnicą, a wykończenie wrębu struga ręcznego. Piła szablasta sprawdza się tylko przy drobnych korektach, bo trudno utrzymać nią prostą linię cięcia na długim odcinku.

Wymiary krokwi i głębokość wrębu

Głębokość wrębu krokwi to parametr krytyczny, którego przekroczenie osłabia przekrój belki w sposób wykraczający poza założenia obliczeniowe. Maksymalna dopuszczalna głębokość wynosi 1/4 wysokości krokwi, czyli 4 cm dla belki 16 cm. W praktyce cieśla celuje w 1/5 wysokości, bo to daje zapas bezpieczeństwa na ewentualne niedokładności wykonania.

Przy krokwi 8/16 cm oznacza to wrąb 3,2 cm mierzony prostopadle do osi belki, nie prostopadle do jej boku. Wielu wykonawców myli te dwie płaszczyzny i tnie zbyt głęboko. Warto wykonać próbny wrąb na odpadzie, zmierzyć suwmiarką i dopiero wtedy przejść do właściwego montażu.

Wymiary krokwi dla dachu jednospadowego musisz dobrać do trzech zmiennych: rozpiętości, obciążenia i rozstawu osiowego. Norma PN-EN 1995-1-1 podaje wzory na nośność i ugięcie, w uproszczeniu sprowadzające się do wykresów tabelarycznych przyjmowanych w projektach typowych. Poniżej zebrałem najczęściej stosowane kombinacje.

Przekroje większe niż 100 × 240 mm są ekonomicznie nieopłacalne i komplikują montaż, bo ważą powyżej 80 kg/mb. W takich sytuacjach lepiej wstawić ściankę ażurową lub słupki pośrednie niż szukać drewna o ekstremalnym przekroju.

Przekrój 6/12 cm to dolna granica dla krokwi mieszkalnych i jednocześnie najpopularniejszy w Polsce rozmiar hurtowy. Wszystkie tartaki krajowe oferują go w stałej sprzedaży, co eliminuje czas oczekiwania na zamówienie. Dla garaży i budynków gospodarczych dopuszczalne są przekroje 5 × 12 cm, ale ugięcie wzrasta w nich o 35% przy tej samej rozpiętości.

Klasa wytrzymałości C24 to absolutne minimum dla konstrukcji widocznych, a C30 rekomendowane dla budynków narażonych na duże obciążenia śniegiem w strefie III i wyżej. Niższe klasy C16 i C18 nadają się wyłącznie do szalowania i elementów pomocniczych.

Wpływ wilgotności na wymiary

Drewno o wilgotności 25% montowane "na mokro" kurczy się po wyschnięciu o 2-3% w kierunku poprzecznym i do 0,3% wzdłuż włókien. W zaciosie oznacza to powstanie szczeliny 1-2 mm widocznej po roku. Z tego powodu zaciosy wykonuje się z minimalnym pasowaniem na wcisk, tak by po skurczu połączenie dolegało ściśle.

Najczęstsze błędy przy cięciu krokwi

Zbyt głęboki wrąb to klasyczny błąd wynikający z pośpiechu lub braku znajomości normy. Cieśla wycina 5-6 cm w krokwi 16 cm, czyli 1/3 wysokości, i osłabia przekrój o 40%. W efekcie belka ugina się pod pierwszym śniegiem, a w deskowaniu pojawiają się pęknięcia wzdłuż włókien.

Nierówny kąt zacięcia między sąsiednimi krokiami sprawia, że połoga faluje jeszcze przed położeniem pokrycia. Pofalowana połać to mostki termiczne, nieszczelności i problem z montażem paneli czy dachówek, które wymagają płaskiego podłoża. Błąd wynika z braku szablonu i mierzenia każdej belki osobno.

Montaż krokwi na mokrym drewnie bezpośrednio po dostawie z tartaku skutkuje szczelinami w zaciosach po roku. Skurcz poprzeczny odwraca belkę od murłaty i tworzy kanał wentylacyjny, którym woda dostaje się pod pokrycie. Rozwiązanie to sezonowanie drewna przez 4-8 tygodni w suchym miejscu.

Brak impregnacji końców krokwi to skrót do gnicia w miejscu zacięcia, gdzie wilgoć kapie z murłaty. Cięcie odsłania niezabezpieczone włókna, dlatego końce krokwi smaruje się preparatem grzybobójczym klasy A przed montażem. Zaniedbanie skraca żywotność konstrukcji o 10-15 lat.

Zły rozstaw montażowy, zbyt duży lub zbyt mały, psuje rozkład obciążeń. Rozstaw 1,2 m przy przekroju 6/12 cm powoduje ugięcie 18 mm, a norma dopuszcza 10 mm dla pokryć sztywnych. Rozstaw 50 cm marnuje materiał, bo koszt krokwi rośnie proporcjonalnie do ich liczby.

Brak obróbki wstępnej wrębu, czyli pozostawienie ostrych krawędzi po pile, przyspiesza pękanie drewna przy cyklach zamrażanie-rozmrażanie. Strug kątowy lub nóż ciesielski ściąga sfazowane krawędzie i usuwa strefę spękaną.

Nie tnij krokwi na wysokości roboczej bez zabezpieczenia. Wielu dekarzy stawia bramę z kozłów i przecina belkę na niej, ale mokre drewno ślizga się po mokrych kozłach. Osobny stół z gumowymi podkładkami eliminuje poślizg i chroni dłonie.

Cechy prawidłowo zaciętej krokwi

Krawędzie wrębu równe i prostopadłe do osi, dno wrębu płaskie bez rowków, pasowanie na wcisk bez luzów, sfazowane krawędzie zewnętrzne, oznaczenie strony połogi ołówkiem ciesielskim. Taka krokiew po montażu nie wymaga korekt i od razu przyjmuje obciążenia projektowe.

Koszt poprawnego zacięcia krokwi na dach jednospadowy o powierzchni 120 m² wynosi orientacyjnie 1800-2600 zł za sam materiał, plus 900-1400 zł za robociznę cieśli z prawidłowym szablonem. Próba oszczędności przez powierzenie pracy amatorowi rzadko się udaje, bo poprawki po odbiorach kosztują więcej niż rzetelna robocizna od początku.

Słowniczek cieśli

• Murłata belka pozioma leżąca na wieńcu, na której osadzają się krokwie
• Krokiew belka ukośna przenosząca obciążenia z pokrycia na murłatę
• Wrąb wycięcie w krokwi tworzące gniazdo na murłacie
• Siodełko zacios dwustronny w kształcie litery V
• Połączenie kurpiowskie zacios z dodatkowym wcięciem stabilizującym
• Rozstaw osiowy odległość między osiami symetrii sąsiednich krokwi

Prawidłowy zacios krokwi na dach jednospadowy łączy znajomość norm z praktyką cieśli i nie dopuszcza kompromisów w trzech obszarach: kąta cięcia, głębokości wrębu i powtarzalności wymiarów. Te trzy parametry decydują o żywotności dachu na 30-50 lat, więc warto poświęcić im jeden dzień więcej zamiast szukać oszczędności, które wrócą jako reklamacje. Jeśli planujesz dach jednospadowy o powierzchni powyżej 80 m² lub rozpiętości powyżej 6 m, poproś projektanta o obliczenia wg PN-EN 1995, bo tabele pomocnicze mają charakter orientacyjny.

Dane techniczne w artykule oparto na normie PN-EN 1995-1-1 (Eurokod 5), tabelach wymiarowania tarcicy klasy C24 i C30, wytycznych ITB nr 401/2006 oraz instrukcjach producentów kątowników perforowanych. Szczegółowe obliczenia obciążeń śniegiem i wiatrem znajdziesz w normie PN-EN 1991-1-3 i PN-EN 1991-1-4.
