Mocowanie pergoli do tarasu sposoby, kotwy i porady

Źle osadzona pergola potrafi skończyć się tragicznie przewróceniem na samochód, zniszczonym tarasem albo urazem domownika. Sam montaż pergoli do tarasu wbrew pozorom nie polega na przykręceniu czterech słupków do kostki, lecz na precyzyjnym przeniesieniu obciążeń wiatrem i śniegiem do warstw nośnych gruntu. W tym tekście znajdziesz konkretne głębokości kotew, sprawdzone normy betonu, tabele z nośnością i ściągawkę zakupową, dzięki której unikniesz najczęstszych błędów, przez które konstrukcja zaczyna „chodzić" po pierwszym sezonie.

• Rodzaje mocowań pergoli na tarasie
• Kotwy i fundamenty pod pergolę na tarasie
• Montaż pergoli na tarasie krok po kroku
• Najczęstsze błędy przy mocowaniu pergoli do tarasu
• Kiedy wezwać fachowca

Rodzaje mocowań pergoli na tarasie

Zanim dotkniesz wiertnicy, musisz ustalić, czym właściwie jest Twoja pergola wolnostojącą wyspą pośrodku tarasu czy konstrukcją przyścienną, która szuka oparcia w elewacji. Te dwa warianty wymagają zupełnie innego rozłożenia sił i innej liczby punktów kotwiących.

Przyścienna przenosi część obciążeń na ścianę budynku, więc potrzebuje zaledwie dwóch rzędów słupów i jednego mocnego wieńca przy elewacji. Wolnostojąca stoi samotnie na czterech (czasem sześciu) nogach i każdy słupek musi samodzielnie przenieść pełne parcie wiatru.

Materiał pergoli zmienia wszystko. Aluminium waży około 15-25 kg/m², drewno świerkowe oscyluje w granicach 30-40 kg/m², a stal sięga nawet 80-120 kg/m². Im cięższa konstrukcja, tym płytsze kotwy wystarczą, bo masa własna działa jak balast. Lekka pergola aluminiowa potrzebuje natomiast kotew sięgających głębiej, bo wiatr łatwo ją poderwie.

Kształt dachu też ma znaczenie. Pergole z lamelami ruchomymi są bardziej narażone na ssanie wiatru niż konstrukcje z klasyczną belką i płaskim zadaszeniem tekstylnym. Wynika to z faktu, że lamele tworzą dodatkowe powierzchnie, po których wiatr „przeskakuje" i generuje turbulencje.

Kotwy i fundamenty pod pergolę na tarasie

Istnieją trzy sprawdzone metody mocowania słupów pergoli do kostki brukowej każda z innym kosztem, czasem pracy i trwałością. Poniższa tabela zbiera najważniejsze parametry.

Kotwa wbijana w beton to klasyka fundamentów punktowych. Pod każdy słupek wykopuje się otwór o średnicy 25-30 cm i głębokości zależnej od strefy przemarzania w centralnej Polsce to 80-100 cm, w Suwalskiem nawet 120 cm. Beton klasy C20/25 (zgodnie z normą PN-EN 206) zalewa się z kotwą gwintowaną M16 lub M20. Takie rozwiązanie wytrzymuje dekadę bez poprawek.

Kotwa wklejana chemicznie działa inaczej żywica wypełnia szczeliny między stalą a ściankami otworu, tworząc po związaniu jednorodny blok. Najlepiej sprawdza się w kostce brukowej, gdzie wiercenie udarowe mogłoby ją popękać. Warunek: otwór trzeba wyczyścić szczotką i wydmuchać pył, bo żywica nie zwiąże z zakurzonym podłożem.

Nie stosuj kotew wklejanych w mokrym otworze ani przy temperaturze poniżej +5 °C. Żywica potrzebuje suchego podłoża i umiarkowanej temperatury, żeby osiągnąć deklarowaną wytrzymałość.

Stopa balastowa to rozwiązanie tymczasowe lub sezonowe. Duża płyta betonowa (40×40 cm, grubość 8-10 cm) stawiana jest na kostce, a słupek mocowany do niej za pomocą płyty dociskowej. Minus: wiatr powyżej 80 km/h potrafi ją przesunąć, dlatego stosuje się ją głównie przy lekkich pergolach tekstylnych lub na czas jednego sezonu.

Montaż pergoli na tarasie krok po kroku

Najpierw sprawdź nośność kostki brukowej. Minimalna grubość to 6 cm dla ruchu pieszego i 8 cm dla konstrukcji obciążonych. Kostka musi leżeć na stabilnej podsypce piaskowo-cementowej (4-5 cm) i warstwie nośnej ze żwiru (15-20 cm). Jeśli pod spodem jest miękka glina, fundament pergoli trzeba pogłębić ponad strefę przemarzania.

Przed rozpoczęciem prac oznacz trasę kabli i rur w gruncie detektorem. Przebicie peszla z kablem ogrodowym to najczęstsza przyczyna opóźnień i dodatkowych kosztów przy montażu.

Lista zakupów

• Kotwy stalowe ocynkowane ogniowo lub ze stali nierdzewnej A2
• Beton gotowy klasy C20/25 (workowy lub z gruszki)
• Śruby nierdzewne M10-M12 z podkładkami EPDM
• Folia budowlana kubełkowa do zabezpieczenia otworu
• Impregnat do kostki brukowej (opcjonalnie)
• Poziomica laserowa lub wężowa 10 m
• Wiertnica ręczna lub wiertarka z koronką diamentową

Krok 1 wytyczenie osi słupów za pomocą sznurka i taśmy mierniczej. Sprawdź przekątne różnica nie może przekraczać 5 mm na rozstawie 3 m. Każdy milimetr błędu na tym etapie zamieni się potem w centymetry przy montażu belki.

Krok 2 wyznaczenie miejsc pod otwory i demontaż kostki w tych punktach. Wykop sięgający 80-100 cm lub do warstwy nośnej żwiru. Na dnie umieść folię kubełkową, która ochroni beton przed wilgocią gruntową i chwastami.

Krok 3 ustawienie kotew gwintowanych na szablonie z desek. Przed zalaniem betonu sprawdź dwukrotnie rozstaw i położenie każdej kotwy po związaniu betonu korekta będzie niemożliwa.

Krok 4 zalanie betonem i wibrowanie szpilką, żeby usunąć pęcherzyki powietrza. Czas wiązania: minimum 24 godziny przed lekkim obciążeniem, 48-72 godziny przed montażem słupów. Pełna wytrzymałość (zgodnie z PN-EN 206) po 28 dniach, dlatego z obciążeniem dachu lepiej poczekać.

Nigdy nie obciążaj świeżego betonu. Nawet jeśli wydaje się twardy po dobie, wciąż osiąga zaledwie 30-40% docelowej wytrzymałości. Skutek skrócenia czasu schnięcia to pęknięcia przy pierwszym mocniejszym podmuchu wiatru.

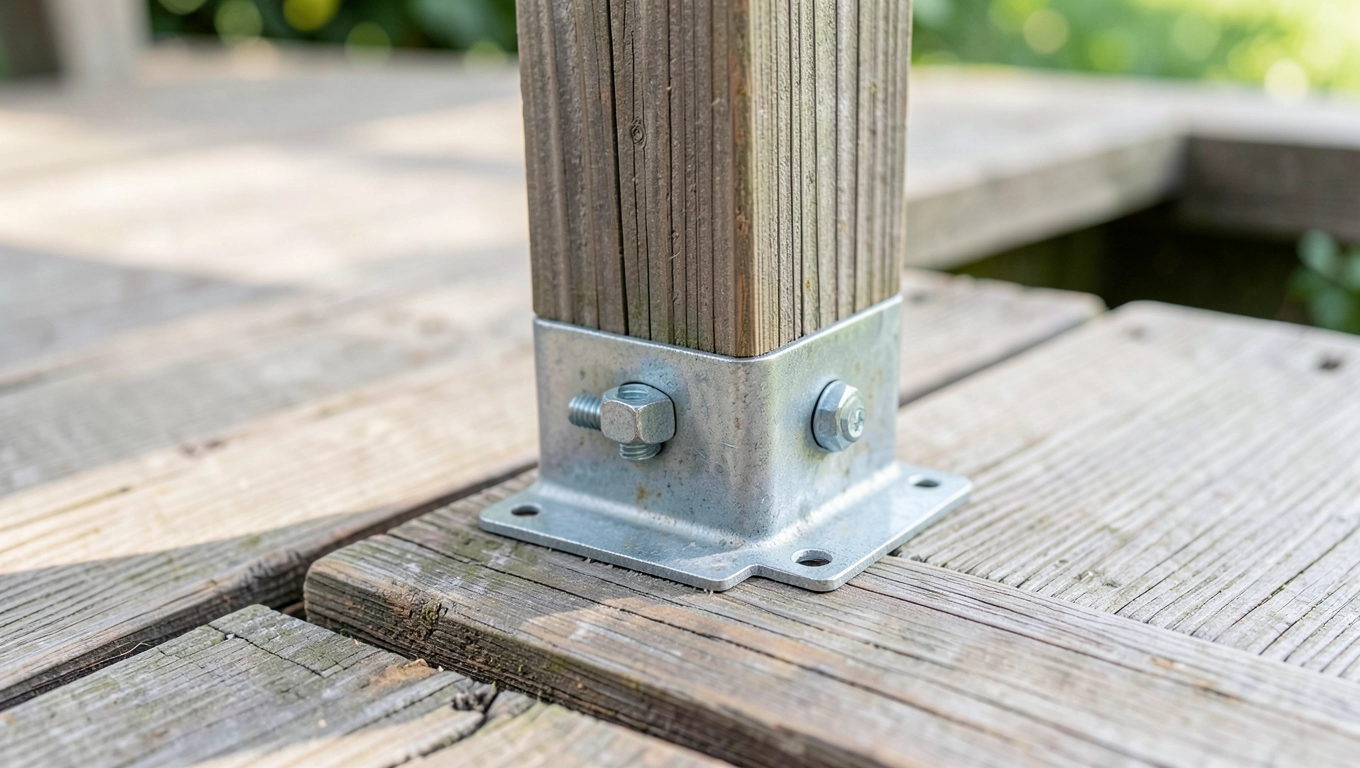

Krok 5 po związaniu betonu osadź słupy na kotwach, używając nakrętek z podkładkami EPDM. Poziomuj słupy laserem tolerancja to 2 mm/m w obu kierunkach. Pierwszy słupek ustawiaj na klinach, kolejne dopasowuj do niego, a nie odwrotnie.

Krok 6 montaż belek poprzecznych i legarów dachu. Połączenia śrubowe dokręcaj kluczem dynamometrycznym z momentem podanym przez producenta konstrukcji. Zwykle to 40-60 Nm dla śruby M10.

Krok 7 kontrola wszystkich połączeń i zabezpieczenie antykorozyjne. Każdą śrubę i kotwę pokryj woskowym inhibitorem korozji szczególnie w pergolach aluminiowych, gdzie kontakt aluminium ze stalą bez izolacji spowoduje korozję galwaniczną.

Najczęstsze błędy przy mocowaniu pergoli do tarasu

Pominięcie warstw podłoża to grzech pierworodny. Wielu wykonawców wierci otwór w kostce i leje beton pod nią, nie sprawdzając, co jest niżej. Podsypka piaskowa nie utrzyma ciężaru pergoli wiotkiej po zimie fundament osiada i konstrukcja się przekrzywia.

Drugi błąd to zbyt płytkie kotwy. Przy lekkiej pergolowej aluminiowej w centralnej Polsce głębokość 50 cm jest niewystarczająca, bo mróz wypiera grunt i kotwę. Norma mówi o posadowieniu poniżej strefy przemarzania, która waha się od 80 cm w zachodniej Polsce do 140 cm w Suwalskiem.

Trzeci problem to brak dylatacji między betonem a kostką. Beton pracuje inaczej niż warstwy brukowe, dlatego na styku powinna pojawić się warstwa elastyczna (np. taśma EPDM) zapobiegająca pękaniu. Bez niej kostka odspaja się od fundamentu po kilku sezonach.

Czwarty błąd: osadzanie słupów bez poziomicy. Ręczne „na oko" wystarczy przy altance ogrodowej, nie przy pergolu z ruchomymi lamelami, gdzie każdy milimetr przekłada się na zacięcia mechanizmu. Poziom laserowy to wydatek 150-250 PLN, a różnica w jakości montażu jest kolosalna.

Piąty problem dotyczy korozji. Śruby zwykłe (czarne, ocynkowane elektrolitycznie) rdzewieją w ciągu dwóch sezonów. W pergolach zewnętrznych stosuje się śruby nierdzewne A2 lub A4 różnica cenowa to kilkanaście złotych, ale trwałość rośnie pięciokrotnie.

Szósty błąd to rezygnacja z folii kubełkowej. Otwór fundamentowy bez izolacji przeciwwilgociowej chłonie wodę gruntową, która zimą zamienia się w lód i rozsadza beton od środka. Koszt folii to kilka złotych, a brak ochrony potrafi zniszczyć fundament po trzech zimach.

Siódmy grzech: montaż w niewłaściwym terminie. Beton wiąże prawidłowo w temperaturze +10 do +25 °C. Przy mrozach poniżej zera proces hydratacji zatrzymuje się i konstrukcja nigdy nie osiąga pełnej wytrzymałości. Najlepszy okres montażu to przełom kwietnia i maja oraz wczesna jesień (wrzesień).

Ósmy błąd pomijanie kwestii prawnych. Pergole o powierzchni powyżej 35 m² lub wysokości przekraczającej 3 m mogą wymagać pozwolenia na budowę (Prawo budowlane, art. 29). Warto to sprawdzić przed rozpoczęciem prac, bo samowola budowlana generuje obowiązek rozbiórki lub legalizacji.

Kiedy wezwać fachowca

Jeśli grunt pod tarasem jest gliniasty, torfiasty lub nawodniony, samodzielny montaż pergoli to ryzyko. Fundament wymaga wtedy dodatkowego drenażu i posadowienia poniżej strefy przemarzania z pomiarem geotechnicznym gruntu.

Konstrukcje stalowe o masie powyżej 300 kg wymagają projektu budowlanego i kierownika budowy. Spawanie elementów nośnych bez uprawnień może skutkować utratą gwarancji ubezpieczeniowej w razie szkody.

Brak doświadczenia w obsłudze wiertnicy i poziomicy laserowej to sygnał, żeby przynajmniej pierwszy dzień prac poświęcić z doświadczonym montażystą. Koszt robocizny fachowca (120-180 PLN/h) zwróci się w poprawkach, których unikniesz.

Ściągawka najważniejsze liczby:

• Głębokość kotwy: 80-140 cm w zależności od strefy przemarzania
• Beton: klasa C20/25 wg PN-EN 206
• Czas wiązania: 48-72 h przed montażem słupów, 28 dni do pełnej wytrzymałości
• Liczba kotew: minimum 4 punkty dla pergoli wolnostojącej do 20 m²
• Poziomowanie: tolerancja 2 mm/m
• Temperatura montażu: +10 do +25 °C

Pergola osadzona prawidłowo przetrwa kilkanaście lat bez poprawek i nie zaskoczy Cię przy pierwszej wichurze. Kluczem są trzy rzeczy: beton sięgający poniżej strefy przemarzania, śruby nierdzewne na każdym połączeniu i poziom laserowy zamiast ludzkiego oka.

Źródła danych i norm: PN-EN 206 (beton), Prawo budowlane (art. 29 pozwolenie na budowę), normy geotechniczne Eurocode 7, wytyczne ITB dotyczące posadowień bezpośrednich. Strefy przemarzania w Polsce określa norma PN-81/B-03020 (aktualizowana mapami klimatycznymi IMGW).
