Mocowanie altany do betonu jak zamontować słupek, żeby stał latami?

Drewniany słupek wbetonowany bezpośrednio w ziemię potrafi oddać duszę konstrukcji w ciągu trzech, góra pięciu sezonów. Woda kapilarnie wędruje w górę drewna, beton chłonie wilgoć jak gąbka, a mróz rozrywa niezabezpieczone włókna. Tymczasem prawidłowe mocowanie altany do betonu z użyciem odpowiedniej kotwy wydłuża żywotność całej konstrukcji do piętnastu, dwudziestu lat, a nierzadko jeszcze dłużej. Różnica leży nie w koszcie materiałów, lecz w kilku decyzjach podjętych na samym początku budowy.

• Rodzaje kotew do altany przegląd techniczny
• Jak zamontować słupek altany w betonie krok po kroku
• Kotwa wbijana do altany kiedy wystarczy zamiast fundamentu?
• Podstawa słupa regulowana do altany na wylewce i kostce
• Najczęstsze błędy przy mocowaniu altany do betonu
• Dobór przekroju kotwy do słupa tabela wymiarów
• Normy i trwałość co mówią przepisy
• Schemat decyzyjny jak wybrać kotwę do konkretnej altany
• Montaż altany na kotwach praktyczne wskazówki

Rodzaje kotew do altany przegląd techniczny

Kotwa U to klasyka wpuszczana w świeży beton albo osadzana mechanicznie w już istniejącej wylewce. Dwa ramiona w kształcie litery U obejmują słupek od boków, a pręt gwintowany w środku pozwala skorygować pozycję o milimetry. Sprawdza się przy słupach 70×70 do 120×120 mm oraz przy średnich obciążeniach daszku do około 80 kg/m².

Kotwa H, zwana też kotwą fundamentową, to szpila z płytą bazową zatapiana w fundamencie punktowym. Jej największą zaletą jest przenoszenie dużych sił wyrywających, dlatego konstruktorzy sięgają po nią przy altanach z ciężkim dachem gontowym albo z roślinami pnącymi. Wymaga precyzyjnego ustawienia w osi przed zalaniem, bo korekta po związaniu betonu jest praktycznie niemożliwa.

Kotwa B (odciążająca) przenosi obciążenia pionowe z drewna na fundament, jednocześnie izolując słupek od wilgoci. Stosuje się ją przy ciężkich słupach klejonych warstwowo, gdzie tradycyjna U mogłaby nie wystarczyć. Nośność orientacyjna sięga 4-6 kN na punkt, co przekracza potrzeby typowej altany rekreacyjnej.

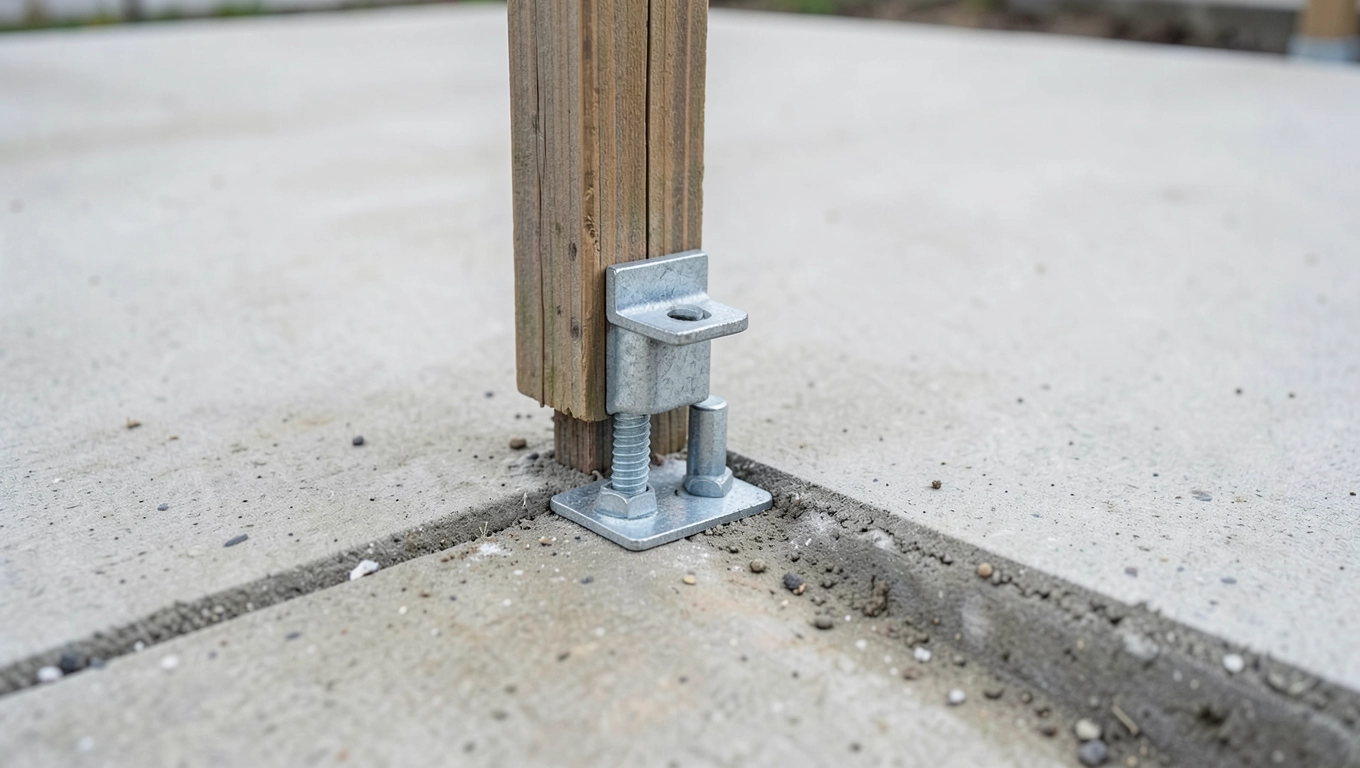

Podstawa słupa regulowana, oznaczana skrótem PSR, to rozwiązanie dla tych, którzy stawiają altanę na gotowej wylewce albo na kostce brukowej. Śruba regulacyjna pozwala skompensować nierówności podłoża rzędu 30-60 mm bez kucia betonu. Mechanizm działa na zasadzie klinowego docisku: obrót nakrętki podnosi lub opuszcza talerz, na którym spoczywa słupek.

Kotwa wbijana do altany to alternatywa dla fundamentu punktowego, lecz wyłącznie przy lekkich konstrukcjach na stabilnym gruncie. Klinowy grot wchodzi w ziemię młotkiem, a głowica z uchwytem trzyma słupek nad poziomem terenu. Nie stosuje się jej na glebach gliniastych ani przy altanach narażonych na silne podmuchy wiatru.

Jak zamontować słupek altany w betonie krok po kroku

Pierwszym etapem jest wytyczenie obrysu altany. Paliki i sznurek wyznaczają narożniki, a miarka laserowa albo klasyczna niwelacyjna kontroluje spadki. Błąd już na tym etapie procentuje krzywą linią dachu i nie domykającymi się drzwiami, dlatego pośpiech jest tu najgorszym doradcą.

Drugi krok to wykop albo wylewka fundamentu. Przy czterech słupach wystarczą cztery stopy fundamentowe o wymiarach 30×30 cm i głębokości poniżej strefy przemarzania, czyli minimum 80-120 cm w zależności od regionu Polski. Beton C25/30 z domieszką wodoszczelną zachowuje parametry przez dekady, podczas gdy tańszy C16/20 potrafi pękać przy pierwszym mrozie.

Trzeci etap to osadzenie kotwy. Kotwę H ustawia się w szalunku przed wylaniem betonu, dbając o dokładne wypoziomowanie i zachowanie osi. Kotwę U można wkleić w już stwardniały beton za pomocą żywicy chemicznej albo kotwy wklejanej, co daje elastyczność terminową, lecz wymaga odczekania pełnego czasu wiązania żywicy, zwykle 24-72 godzin.

Czwarty krok to izolacja przeciwwilgociowa. Pomiędzy kotwą a słupem drewnianym umieszcza się przekładkę z papy asfaltowej albo folii EPDM o grubości 1,5-3 mm. Dzięki temu wilgoć z betonu nie wędruje kapilarnie w górę drewna. Pominięcie tej warstwy to jeden z najczęstszych błędów prowadzących do gnicia słupa od dołu.

Piąty etap to ustawienie słupa i poziomowanie. Poziomnica o długości 60 cm pozwala skontrolować pion w dwóch prostopadłych płaszczyznach, a tymczasowe zastrzały z desek utrzymują słupek do momentu zastygnięcia zaprawy montażowej. Po stwardnieniu zaprawy, zwykle po 24 godzinach, zastrzały można usunąć.

Potrzebne narzędzia i materiały: łopata, miarka, poziomnica 60 cm, sznurek, paliki, betoniarka albo gotowy beton workowany C25/30, kotwy, przekładka EPDM, śruby montażowe M10 lub M12, klucz płaski i oczkowy, wiertarka udarowa z wiertłem do betonu, zaprawa montażowa szybkowiążąca.

Kotwa wbijana do altany kiedy wystarczy zamiast fundamentu?

Kotwa wbijana wchodzi w grę wyłącznie w dwóch scenariuszach: gdy grunt jest piaszczysty i suchy oraz gdy altana pełni funkcję sezonową z lekkim daszkiem z poliwęglanu. Klinowy grot wbija się w ziemię udarem ręcznym, a głowica z bolcem centruje słupek 70×70 lub 90×90 mm. Całość trwa kwadrans, nie wymaga betonu, a w razie demontażu zostaje po niej ledwie widoczny ślad.

Granicą stosowalności są siły boczne. Przy daszku narażonym na podmuchy powyżej 80 km/h kotwa wbijana nie utrzyma konstrukcji w jednym kawałku, bo jej nośność na wyrywanie oscyluje wokół 0,8-1,2 kN. Dla porównania, kotwa H w fundamencie punktowym przenosi czterokrotnie więcej. Różnica wynika z powierzchni oporu: klin w gruncie ma kilkanaście centymetrów kwadratowych, a stopa fundamentowa kilkaset.

Kolejne ograniczenie to brak regulacji. Kotwa wbijana wymusza idealnie pionowe ustawienie przy pierwszym uderzeniu, ponieważ korekcja po osadzeniu jest praktycznie niemożliwa. Przy twardym podłożu z domieszką kamieni klin może się odchylać o kilka stopni, co w dalszych etapach budowy oznacza konieczność stosowania klinów kompensacyjnych przy każdym słupie.

Na glebach gliniastych i iłach kotwa wbijana nie sprawdza się w ogóle. Glina pęcznieje przy deszczu i kurczy się podczas suszy, co stopniowo wyciąga klin z ziemi. Po dwóch sezonach słupek zaczyna się chwiać, a po trzech wymaga wymiany osadzenia. W takich warunkach jedynym rozsądnym rozwiązaniem pozostaje fundament punktowy z kotwą H.

Podstawa słupa regulowana do altany na wylewce i kostce

Podstawa słupa regulowana rozwiązuje problem altan stawianych na istniejącym podłożu. Wylewka betonowa, kostka brukowa albo płyty tarasowe stają się gotową bazą, a cała mechanika regulacji odbywa się w obrębie jednego elementu o wysokości 80-150 mm. Śruba nośna przenosi obciążenie pionowe bezpośrednio na podłoże, a talerz górny pozwala skorygować wysokość każdego słupa niezależnie.

Kluczowy parametr to zakres regulacji, który w popularnych modelach wynosi od 30 do 60 mm. Przy spadku wylewki rzędu 1,5% na długości 4 metrów różnica poziomów sięga 60 mm, a standardowa regulacja wystarcza, by zniwelować ją całkowicie. Mechanizm opiera się na gwincie trapezowym, samoblokującym, który nie luzuje się pod wpływem drgań ani obciążeń dynamicznych od wiatru.

Montaż na kostce brukowej wymaga dwóch decyzji. Pierwsza to wybór podstawy z płytą bazową większą niż pojedynczy kamień, najczęściej 150×150 mm, by rozkład sił nie kruszył krawędzi. Druga to zabezpieczenie antykorozyjne, ponieważ wilgoć gromadząca się pod kostką przyspiesza rdzewienie. Cynk ogniowy zgodny z EN ISO 1461 zapewnia trwałość powyżej 50 lat w środowisku C3.

Podstawa regulowana ma jednak ograniczenie konstrukcyjne. Nie przenosi momentów obrotowych tak skutecznie jak kotwa H osadzona w fundamencie, dlatego przy altanach z dachem krokwiowym o rozpiętości powyżej 4 metrów warto rozważyć dodatkowe stężenia ukośne. Siły poziome z wiatru bocznego potrafią przekroczyć 2 kN, a sam talerz regulacyjny wypiera je głównie przez tarcie statyczne o podłoże.

Najczęstsze błędy przy mocowaniu altany do betonu

Pierwszy grzech to betonowanie słupa bezpośrednio w gruncie bez żadnej kotwy ani izolacji. Wilgoć gruntowa przenika przez beton w górę drewna, a brak szczeliny dylatacyjnej powoduje, że słupek nasiąka wodą jak knot. Po trzech sezonach rdzeń drewna mięknie, a po pięciu słupek łamie się pod własnym ciężarem albo pod naporem śniegu na dachu.

Drugi błąd to brak izolacji pomiędzy kotwą a drewnem. Metalowa kotwa i drewniany słupek to dwa światy o różnej rozszerzalności cieplnej oraz różnej reakcji na wilgoć. Bez przekładki z EPDM lub papy w miejscu styku tworzy się punkt rosy, w którym skrapla się woda. Po kilku latach w tym miejscu pojawia się zgnilizna, niewidoczna z zewnątrz, ale katastrofalna w skutkach.

Trzeci problem to zbyt płytki fundament. Płytszy niż strefa przemarzania fundament pęka przy pierwszym mroźnym cyklu, bo woda w gruncie zwiększa objętość o 9% i wypycha stopę ku górze. Siły mrozowe sięgają 200-400 kPa i potrafią przesunąć nawet solidnie wyglądający blok betonowy o kilka centymetrów w górę. Raz przesunięty fundament już nigdy nie wraca do pierwotnego położenia.

Po czwarte, brak zabezpieczenia antykorozyjnego kotwy skraca żywotność mocowania. Stal konstrukcyjna bez powłoki cynkowej rdzewieje w środowisku ogrodowym w tempie 50-100 mikronów rocznie. Po dziesięciu latach przekrój kotwy zmniejsza się o milimetr, a po dwudziestu o dwa. Norma EN 1090-2 wymaga, by elementy nośne w klasie ekspozycji C3 miały ochronę odpowiadającą 50-letniej trwałości, a więc cynkowanie ogniowe o grubości minimum 55 mikronów.

Piąty błąd to niedokładne poziomowanie. Różnica 5 mm na wysokości słupa 2 metry nie wygląda groźnie, ale przy czterech słupach narożnych oznacza przekrzywienie konstrukcji o 10 mm. Krokwie wówczas nie przylegają do słupów całą płaszczyzną, a połączenia śrubowe pracują pod kątem, zamiast na ścinanie. Zmęczenie metalu w takim złączu narasta szybciej niż przy obciążeniu osiowym.

Beton bez kotwy, słup w gruncie bez izolacji, brak poziomu, zbyt płytki fundament, brak zabezpieczenia antykorozyjnego. Te pięć grzechów odpowiada za ponad 80% przedwczesnych awarii altan ogrodowych.

Dobór przekroju kotwy do słupa tabela wymiarów

Wymiar kotwy musi odpowiadać wymiarowi słupa z tolerancją 1 mm, by słupek spoczywał stabilnie w uchwycie, ale jednocześnie dało się go wyciągnąć w razie konieczności wymiany. Zbyt ciasne dopasowanie utrudnia montaż, zbyt luźne powoduje luz, który po kilku sezonach przeradza się w trwałe obluzowanie połączenia.

Śruby M10 sprawdzają się przy słupach do 90×90 mm, ponieważ ich nośność na ścinanie wynosi około 23 kN, co wielokrotnie przekracza potrzeby altany. M12 wchodzą do gry od przekroju 100×100 mm w górę, gdzie moment obrotowy przy wietrze bocznym zaczyna odgrywać istotną rolę. M16 stosuje się w słupach 140×140 mm i większych, gdzie nośność M10 mogłaby być niewystarczająca przy ekstremalnych obciążeniach śniegiem powyżej 120 kg/m².

Normy i trwałość co mówią przepisy

Eurokod 5, czyli PN-EN 1995-1-1, reguluje projektowanie konstrukcji drewnianych i definiuje klasy użytkowania drewna. Altana ogrodowa bez ogrzewania to zazwyczaj klasa 3, czyli warunki zewnętrzne, w których wilgotność drewna okresowo przekracza 20%. W tej klasie dopuszczalne są tylko gatunki i impregnacje o podwyższonej odporności biologicznej.

Norma EN 1090 dotyczy wykonania konstrukcji stalowych i aluminiowych. Dla kotew oznacza to wymóg oznakowania CE oraz klasy wykonania EXC1 lub EXC2. EXC1 obejmuje elementy o niskim ryzyku, typu lekkie zadaszenia altan, EXC2 wchodzi w grę przy konstrukcjach narażonych na większe obciążenia użytkowe.

Powłoka cynkowa ogniowa zgodna z EN ISO 1461 to standard dla elementów pracujących w środowisku korozyjnym. Grubość warstwy cynku wynosi 55-85 mikronów dla stali o grubości 2-6 mm, co w środowisku C3 (typowe warunki podmiejskie) przekłada się na trwałość 50-80 lat. Cynkowanie galwaniczne daje warstwę cieńszą, 20-30 mikronów, i wystarcza na 20-30 lat.

Europejska Ocena Techniczna, czyli ETA, to dokument dopuszczający kotwy do stosowania w konstrukcjach budowlanych na terenie Unii Europejskiej. Numer ETA widniejący na etykiecie lub w dokumentacji producenta potwierdza, że kotwa przeszła badania wytrzymałościowe, zmęczeniowe oraz korozyjne. Warto szukać tego oznaczenia przy zakupie, bo rynek oferuje też produkty bez certyfikacji, których deklarowana nośność nie zawsze pokrywa się z rzeczywistością.

Schemat decyzyjny jak wybrać kotwę do konkretnej altany

Pierwsze pytanie dotyczy podłoża. Beton lity, kostka brukowa, wylewka albo grunt rodzimy. Każda odpowiedź zawęża wybór do dwóch, trzech typów kotew. Na litym betonie sprawdzają się kotwy U wklejane chemicznie, na wylewce i kostce podstawy regulowane PSR, na gruncie rodzimym jedynie kotwy H w fundamencie punktowym albo kotwy wbijane w przypadku lekkich konstrukcji sezonowych.

Drugie pytanie to przekrój słupa. Kwadrat 70×70 mm to standard altan kompaktowych, 90×90 mm obsługuje średnie konstrukcje, 100×100 mm i więcej wchodzi w grę przy altanach z dachem wielospadowym albo z podbitką. Większy przekrój oznacza wyższą kotwę i mocniejsze śruby, co przekłada się na cenę elementu o 30-60%.

Trzecie pytanie to obciążenie dachu. Poliwęglan komorowy 10 mm waży około 1,7 kg/m², blacha trapezowa 4-6 kg/m², gont bitumiczny 9-11 kg/m², dachówka ceramiczna 35-50 kg/m². Przy pokryciu lekkim wystarczy kotwa U, przy średnim PSR, przy ciężkim jedynie kotwa H w fundamencie sięgającym strefy przemarzania. Do tego dochodzi obciążenie śniegiem, które w strefie III wynosi 120 kg/m², a w strefie V przekracza 240 kg/m².

Czwarte pytanie to regulacja. Jeśli podłoże jest nierówne, a wysokość słupów wymaga korekty, PSR wygrywa z innymi rozwiązaniami. Jeśli natomiast zależy na sztywnym, jednorazowym montażu bez możliwości korekty, lepsza będzie kotwa H osadzona w świeżym betonie. Wybór zależy od priorytetu: elastyczność albo maksymalna sztywność.

Montaż altany na kotwach praktyczne wskazówki

Kolejność prac ma znaczenie. Najpierw wytyczenie, potem fundamenty, potem kotwy, potem słupy, a dopiero na końcu krokwie i pokrycie. Odwrócenie tej kolejności grozi sytuacją, w której słupek stoi w złym miejscu i trzeba kuć świeży beton albo przesuwać całą konstrukcję. Pośpiech przy fundamentach to zmarnowany tydzień przy dachu.

Zaprawa montażowa szybkowiążąca, na przykład CX 5 albo CX 15, twardnieje w ciągu 5-15 minut i pozwala obciążyć słupek po 2 godzinach. Dzięki temu montaż całej altany zamyka się w jeden weekend, a nie ciągnie się przez tydzień czekania na klasyczną zaprawę cementową. Warunkiem jest temperatura powyżej 5°C, ponieważ poniżej tej granicy proces wiązania zwalnia lub zatrzymuje się całkowicie.

Kontrola pionu po zamontowaniu każdego słupa to nawyk, który oszczędza nerwy. Poziomnica 60 cm przyłożona do dwóch sąsiednich ścian słupa pokazuje odchylenia w dwóch prostopadłych osiach. Korekta jest możliwa w ciągu pierwszych 5 minut od osadzenia, później zaprawa zaczyna wiązać i kąt zostaje utrwalony. Lepszy kwadrans dodatkowej pracy niż krzywa altana na lata.

Wysokość słupów nad poziomem podłoża powinna wynosić minimum 20 cm, by krople deszczu nie odbijały się od ziemi w drewno. Mokre podłoże w sąsiedztwie słupa to stałe źródło wilgoci, które przyspiesza starzenie nawet najlepiej zaimpregnowanego drewna. Podwyższenie słupa o dodatkowe 10 cm kosztuje kilka złotych, a zwiększa żywotność o kilka lat.

Źródła danych i normy

Informacje techniczne oparte na normach: PN-EN 1995-1-1 (Eurokod 5, konstrukcje drewniane), PN-EN 1993-1-1 (Eurokod 3, konstrukcje stalowe), PN-EN 1090-2 (wykonanie konstrukcji stalowych), EN ISO 1461 (powłoki cynkowe ogniowe), ETA (Europejska Ocena Techniczna, wyroby budowlane). Strefy obciążenia śniegiem i wiatrem zgodne z PN-EN 1991-1-3 oraz PN-EN 1991-1-4. Klasy ekspozycji korozyjnej wg PN-EN ISO 12944-2. Ceny orientacyjne kotew na podstawie analizy rynkowej detalicznej, faktyczne kwoty mogą się różnić w zależności od regionu, producenta i wielkości zamówienia.
