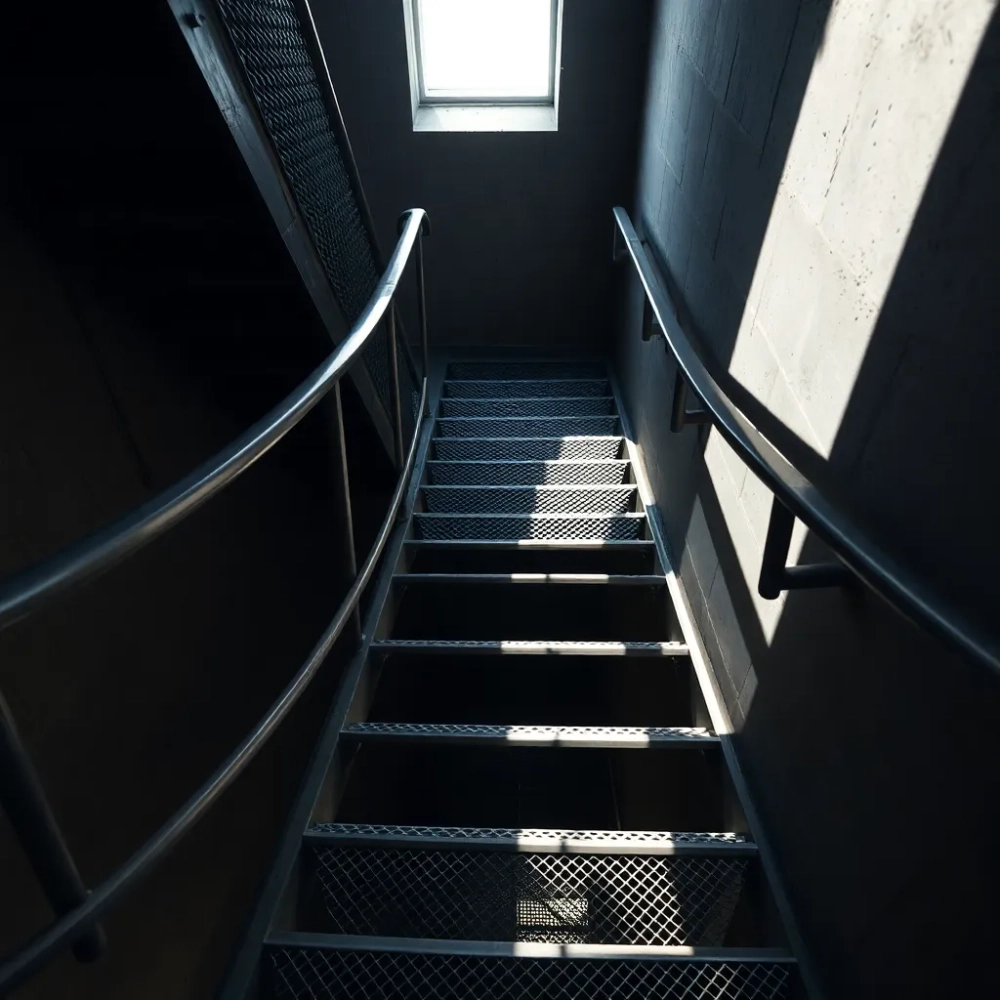

Metalowe schody do piwnicy przemysłowe, cynkowane, modułowe 2,3 m

Masz halę, magazyn albo antresolę i potrzebujesz schodów, które wytrzymają dekadę intensywnej pracy, nie zardzewieją od wilgoci z piwnicy i nie poślizgną się na nich Twoi ludzie po pierwszej jesiennej zmianie. Metalowe schody do piwnicy o wysokości 2317 mm, szerokości użytkowej 925 mm, trzynastu stopniach z perforowanej blachy antypoślizgowej i obustronnej poręczy to rozwiązanie, które trafia dokładnie w ten punkt. Poniżej znajdziesz wszystko, co inwestor albo kierownik projektu musi wiedzieć przed zakupem: od parametrów technicznych przez dobór kąta nachylenia aż po kotwienie i konserwację powłoki cynkowej.

• Cynkowane schody do piwnicy zastosowanie w halach i magazynach
• Stopnie antypoślizgowe i poręcz bezpieczeństwo zgodne z normą EN ISO 14122
• Dobór wariantu 2,3 m kąt nachylenia a dostępna przestrzeń
• Montaż i kotwienie metalowych schodów piwnicznych na beton
• Konserwacja cynku jak dbać o schody do piwnicy na lata
• Schody modułowe czy spawane co wybrać
• Najczęściej zadawane pytania

Cynkowane schody do piwnicy zastosowanie w halach i magazynach

Schody przemysłowe cynkowane ogniowo sprawdzają się tam, gdzie wilgoć, kurz i sól drogowa robią swoje. Piwnice, magazyny, hale produkcyjne, antresole, podesty techniczne, a nawet kontenery morskie wszystkie te lokalizacje łączy jeden czynnik: agresywne środowisko, w którym czarna stal odmówi posłuszeństwa w ciągu dwóch, trzech sezonów.

Cynk ogniowy nakładany w temperaturze około 450°C tworzy na stali warstwę o grubości od 55 do 85 mikrometrów. Ta warstwa nie jest zwykłą farbą to metalurgiczne wiązanie z podłożem, które reaguje elektrochemicznie z odsłoniętą stalą, gdy powłoka zostanie mechanicznie naruszona. Działa jak anoda protektorowa: poświęca się, żeby chronić rdzeń.

W magazynach z wózkami widłowymi, gdzie o brak ostrożności nietrudno, ta właściwość ratuje budżet. Zarysowanie stopnia nie oznacza natychmiastowej korozji, lecz powolne, przewidywalne zużywanie cynku na głębokość ułamka milimetra rocznie. W halach z antresolą wysokości 2317 mm te schody pozwalają ominąć kosztowną konstrukcję nośną ich masa własna nie obciąża stropu nadmiernie.

Kontenery, przyczepy, pawilony techniczne wszędzie tam, gdzie nie ma możliwości spawania na miejscu, modułowa konstrukcja rozwiązuje problem logistyczny. Schody przyjeżdżają gotowe, w jednej palecie, z kompletem śrub kotwiących.

Nie sprawdzą się natomiast w pomieszczeniach z agresją chemiczną powyżej klasy C3 według normy PN-EN ISO 12944 zakłady chemiczne, akumulatory, myjnie z chlorem. Tam potrzebna jest stal kwasoodporna albo dodatkowe powłoki malarskie.

Tyle liczb. Co z nich wynika w praktyce? Trzynaście stopni, każdy o wysokości 178,2 mm, to kompromis między ergonomicznym krokiem a niskim kątem wejścia. Norma EN ISO 14122-3 dopuszcza przedział od 160 do 200 mm wysokości stopnia dla schodów przemysłowych tu celowano w środek, więc personel po ośmiogodzinnej zmianie nie odczuje nadmiernego obciążenia kolan.

Stopnie antypoślizgowe i poręcz bezpieczeństwo zgodne z normą EN ISO 14122

Perforacja blachy stopnia działa na zasadzie odprowadzania wody i rozbijania filmu olejowego. Kropła, która spadłaby na gładką powierzchnię i stworzyła warstwę poślizgową, w perforowanym metalu wsiąka w otwory lub kapie dalej. Antypoślizgowość klasyfikuje się tu na poziomie R12 do R13 według normy DIN 51130, co oznacza kąt tarcia powyżej 27° na pochyłej płaszczyźnie.

Sama perforacja nie wystarczy, gdy schody są dwubiegowe i brakuje podstopnic. Norma EN ISO 14122-1 wymaga, by odstęp między kolejnymi stopniami wynosił maksymalnie 30 mm inaczej drobny przedmiot wpadnie i pociągnie but. W konstrukcji modułowej, jak ta omawiana, odstęp wynosi dokładnie 28 mm.

Poręcz obustronna to wymóg, nie luksus. Rura o średnicy 42 mm ze stali cynkowanej odpowiada ergonomii ludzkiej dłoni: średnica chwytu od 32 do 50 mm zapewnia pewny uchwyt nawet w rękawicy roboczej. Wysokość 1100 mm od powierzchni stopnia plasuje się w optymalnym zakresie normy, choć przy intensywnym transporcie materiałów warto rozważyć dodatkową poręcz pośrednią na 700 mm.

Kotwienie to temat, o którym milczą broszury reklamowe, a inspektorzy BHP pytają przy pierwszej kontroli. Schody przemysłowe przenoszą obciążenie użytkowe rzędu 1,5 kN/m² i skupione obciążenie punktowe 1,5 kN na powierzchni 100x100 mm. Te siły muszą przejść przez kotwy w stopach słupków do podłoża a to z kolei zależy od nośności betonu.

Norma EN ISO 14122-1 klasyfikuje schody przemysłowe jako stałe środki dostępu do maszyn i platform. Oznacza to obowiązek zapewnienia nośności co najmniej 3 kN/m² przy rozstawie stopni wsporczych do 600 mm. Cynkowane słupki o profilu 80x80 mm z podstawą 200x200 mm spełniają ten warunek bez potrzeby dodatkowego wzmocnienia.

Dobór wariantu 2,3 m kąt nachylenia a dostępna przestrzeń

Trzy warianty długości odpowiadają trzem różnym scenariuszom montażowym. Skok różnicy między nimi wynosi około 470 mm, co przekłada się na 3,5° do 4,5° zmiany kąta. W hali, gdzie można sobie pozwolić na długi bieg wybierasz 4095 mm i kąt 29,5°, bliski komfortowemu przedziałowi dla schodów publicznych.

W ciasnej piwnicy o rozstawie 3,2 m nie masz wyjścia montujesz wariant 3152 mm z kątem 37°. To górna granica rozsądku dla schodów użytkowanych regularnie. Powyżej 38° norma EN ISO 14122 dopuszcza już tylko schody kacze (służbowe, rzadko używane), a te dla magazynu się nie nadają.

Przy wyborze kąta pamiętaj o jednej zależności geometrycznej: na każdy metr biegu schodów potrzebujesz około 1,05 m długości światła pomieszczenia. Te dodatkowe 5% to margines na dojście, górny podest i ewentualną poręcz odbojową. Jeśli masz dokładnie 3,5 m długości, to wariant 3152 mm wejdzie na styk i żadnego milimetra zapasu.

W pomieszczeniach, w których równolegle do schodów biegnie regał albo ściana działowa, obowiązuje norma EN ISO 14122-2: minimalne światło wolne 600 mm, optymalne 800 mm. Wąskie gardło poniżej 550 mm jest niedopuszczalne dla ruchu regularnego, a poniżej 400 mm nawet dla schodów ewakuacyjnych.

Przed zamówieniem zmierz nie tylko długość, ale też wysokość otworu w stropie. Nad głową osoby stojącej na najwyższym stopniu powinno zostać co najmniej 2050 mm światła. Bez tego komfortowego zapasu nawet kąt 29,5° będzie odczuwalny jako ciasny.

Montaż i kotwienie metalowych schodów piwnicznych na beton

Montaż rozpoczyna się od sprawdzenia nośności podłoża. Beton klasy C20/25 (dawniej B25) gwarantuje wytrzymałość 25 MPa na ściskanie to minimum dla kotew mechanicznych M12 przy obciążeniu wyrywającym 8,5 kN. Jeśli posadzka piwnicy jest starsza i nie masz pewności co do klasy, warto odkuć niewielki fragment i ocenić strukturę wizualnie albo wykonać badanie sklerometrem.

Kotwy mechaniczne ze stali nierdzewnej A2 eliminują ryzyko korozji w strefie styku z podłożem to krytyczne, bo w betonie często zbiera się wilgoć kapilarna. Kotwy węglowe cynkowane ogniowo wytrzymują w suchym betonie dekadę, ale w piwnicy z wilgocią mogą zawieść po pięciu, sześciu latach.

Montaż przebiega w następującej kolejności. Wypoziomuj górny podest do kąta 90° względem stropu, dobij kotwy na głębokość minimum 80 mm przy rozstawie słupków co 1200 mm, na końcu skręć balustradę z momentem 60 Nm (nie więcej, bo przekroczony moment zrywa gwint śruby M10).

W stropie kotwienie wypada przez przelotowe płyty montażowe, które rozkładają siłę na powierzchnię 150x150 mm. Bez tych płytek jeden punktowy kołek przenosi obciążenie koncentrowane, co przy stropach gęstożebrowych grozi punktowym przebiciem.

Bezwzględnie unikaj montażu bezpośrednio na wylewce samopoziomującej albo na warstwie styropianu pod posadzką. Kotwa musi osadzić się w konstrukcyjnym betonie, nie w warstwie wyrównawczej.

Checklist przed zakupem

• Rzeczywista wysokość pomieszczenia od posadzki do stropu (z tolerancją ±20 mm)
• Długość wolnego biegu wzdłuż osi schodów, bez odejmowania grubości ścian
• Nośność posadzki dokumentacja projektowa albo ocena wizualna
• Dostęp do miejsca montażu: minimalna szerokość otworu drzwiowego 800 mm
• Możliwość wniesienia gotowej sekcji bez demontażu (masa modułu około 180 kg)
• Wymagania BHP zakładu czy potrzebna jest dodatkowa poręcz pośrednia
• Dostępność przyłącza kanalizacyjnego w razie konieczności mycia schodów

Konserwacja cynku jak dbać o schody do piwnicy na lata

Warstwa cynku ogniowego wymaga minimalnej interwencji, ale nie zerowej. W pierwszych miesiącach ekspozycji cynk pokrywa się cienką warstwą tlenku cynku, która twardnieje pod wpływem deszczu i dwutlenku węgla. To naturalny proces pasywacji, nie defekt. Kolor zmienia się z jasnego srebra na matowy szarozielony odcień.

Biała rdza, czyli korozja cynku, pojawia się, gdy schody stoją w miejscu bez odpływu wilgoci na przykład w piwnicy bez wentylacji pod posadzką. W takich warunkach tlenek cynku przechodzi w zasadową warstwę białego nalotu. Nie jest to uszkodzenie strukturalne, ale sygnał, że trzeba poprawić wentylację albo umyć schody czystą wodą raz na kwartał.

Do mycia używaj wyłącznie wody z neutralnym pH, bez detergentów kwaśnych. Nawet taki popularny środek do naczyń o pH 5,5 przy regularnym stosowaniu rozpuszcza warstwę cynku o 2-3 mikrometry rocznie to niewiele na tle 80 mikrometrów powłoki, ale sumuje się z czasem.

Nie stosuj środków zawierających chlorki (sól drogowa, wybielacze), nie szoruj drucianymi szczotkami. Druciana szczotka rysuje powierzchnię cynku, odsłaniając stal w rowkach, w których zacznie się korozja.

Jeśli schody sąsiadują z jezdnią albo chodnikiem posypanym solą zimą, zainstaluj barierę ochronną z tworzywa lub odsłoń pierwsze 30 cm posadzki za pomocą maty żwirowej. Sól chlorkowa jest jedynym realnym zagrożeniem dla cynku ogniowego w warunkach miejskich.

Uszkodzeń mechanicznych powłoki nie naprawiaj zwykłą farbą alkidową. Potrzebujesz farby bogatej w cynk (zawartość proszku cynkowego minimum 80% w suchej warstwie), dostępnej w sprayu lub puszce. Inaczej na styku farba-stal powstanie ogniwo galwaniczne i korozja wystartuje szybciej niż na niechronionym metalu.

Przegląd okresowy powinien obejmować kontrolę kotwienia raz w roku, po sezonie zimowym. Moment dokręcenia śruby kotwowej sprawdzisz kluczem dynamometrycznym jeśli śruba „pływa" pod naciskiem, dokręć ją do wartości projektowej i oznacz flamastrem.

Schody modułowe czy spawane co wybrać

Schody modułowe, takie jak omawiane cynkowane, składają się z prefabrykowanych elementów łączonych śrubami. Schody spawane na wymiar powstają w warsztacie ślusarskim jako monolityczna rama, gotowa do wniesienia i ustawienia.

Spawana rama wygrywa tam, gdzie potrzebujesz niestandardowego kąta lub schodów opartych o istniejącą konstrukcję stalową bez oddzielnego posadowienia. Modułowe schody cynkowane wygrywają przy agresji środowiskowej i powtarzalnych zamówieniach w halach produkcyjnych.

Kiedy schody spawane się nie sprawdzą? Gdy piwnica ma wilgotność powyżej 70% przez cały rok i brak możliwości wtórnego cynkowania spoin na miejscu. Wtedy nawet najpiękniejsza spawana rama zacznie rdzewieć od pierwszej spoiny.

Najczęstszy błąd inwestorów: zamawianie schodów spawanych w nadziei, że „ktoś je potem ocynkuje". Cynkowanie ogniowe wymaga pieca o wymiarach co najmniej 1,5 m długości sekcji, a ponadto ramy spawane odkształcają się w temperaturze 450°C. Cynkować można tylko to, co od początku zaprojektowano jako element do cynkowania ogniowego.

Najczęściej zadawane pytania

Czy metalowe schody do piwnicy nadają się do kontenera morskiego? Tak, o ile zachowasz minimalne światło wejścia 800 mm. Cynkowanie ogniowe znosi mgłę solną lepiej niż farba nawet najlepszej jakości normy ASTM B117 wytrzymują powyżej 800 godzin przy standardowej powłoce 85 mikrometrów.

Jaką nośność musi mieć strop pod schodami? Schody o masie 220 kg z obciążeniem użytkowym do 600 kg rozkładają ten ciężar na dwie stopy, więc wymagana nośność stropu to co najmniej 4 kN/m². Większość stropów żelbetowych w halach spełnia ten warunek bez dodatkowego wzmocnienia.

Czy schody można malować po cynkowaniu? Tak, ale potrzebujesz podkładu kompatybilnego z cynkiem farba epoksydowa z aktywnym pigmentem cynkowym lub żywica winylowa. Bezpośrednie kładzenie farby alkidowej prowadzi do łuszczenia po roku.

Ile kosztuje montaż? Robocizna dwóch osób w ciągu jednego dnia roboczego, zwykle 1200-1800 zł netto w zależności od regionu i dostępności sprzętu. Większość producentów oferuje własne ekipy montażowe z wieloletnią praktyką.

Czy dostępne są wersje ze stali nierdzewnej? Tak, ale ich cena zaczyna się od 22 000 zł netto. Stal nierdzewna AISI 304 sprawdza się w zakładach spożywczych i farmacji, gdzie mycie pianą alkaliczną jest codziennością.

Jeśli planujesz jednocześnie schody do piwnicy i antresolę w tej samej hali, zamów oba zestawy w jednym zleceniu. Producenci tego typu konstrukcji standardowo oferują pakiet dwóch kompletów z rabatem 7-9%, a montaż jednego dnia obniża koszty logistyczne ekipy o połowę. Wyceń komplet w 48 godzin, przesyłając projekt z rzutami pomieszczeń albo szkic z wymiarami odpowiedź otrzymasz z konkretnym terminem dostawy.

Źródła i normy

• PN-EN ISO 14122-1:2016 Bezpieczeństwo maszyn Stałe środki dostępu do maszyn Dobór stałych środków dostępu między dwoma poziomami
• PN-EN ISO 14122-2:2016 Stałe środki dostępu do maszyn Schody, drabiny i barierki
• PN-EN ISO 14122-3:2016 Pomosty robocze, przejścia i kładki
• PN-EN ISO 12944 Ochrona antykorozyjna konstrukcji stalowych
• DIN 51130 Badanie antypoślizgowe stopni (klasy R10-R13)
• ASTM B117 Metoda badania mgłą solną
