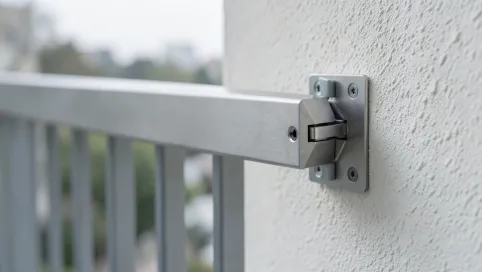

Kotwy do balustrady balkonowej jak zamontować, żeby nie odpadło?

Wybór odpowiedniej kotwy do balustrady balkonowej to nie kwestia gustu, lecz konkretnej nośności, klasy korozyjności środowiska i odległości od krawędzi płyty. Błąd w tym miejscu oznacza poluzowany słupek po dwóch sezonach albo pęknięcie betonu przy montażu mechanicznym zbyt blisko lica. Poniżej znajdziesz pełne zestawienie parametrów, instrukcję osadzania pręta w płycie prefabrykowanej oraz porównanie systemów mocowania, które decyduje o trwałości całej balustrady.

• Kotwa chemiczna do balustrady balkonowej w płycie prefabrykowanej
• Montaż kotwy chemicznej krok po kroku na płycie balkonowej
• Pręt gwintowany A4 i żywica parametry odporne na korozję i mróz
• Kotwa chemiczna, mechaniczna czy segmentowa co wytrzyma balustradę?
• Normy i klasy korozyjności dla mocowań balkonowych
• Checklist przedmontażowa dla ekipy montażowej
• Czasy wiązania żywicy w zależności od temperatury podłoża
• Schemat otworu i parametry montażowe

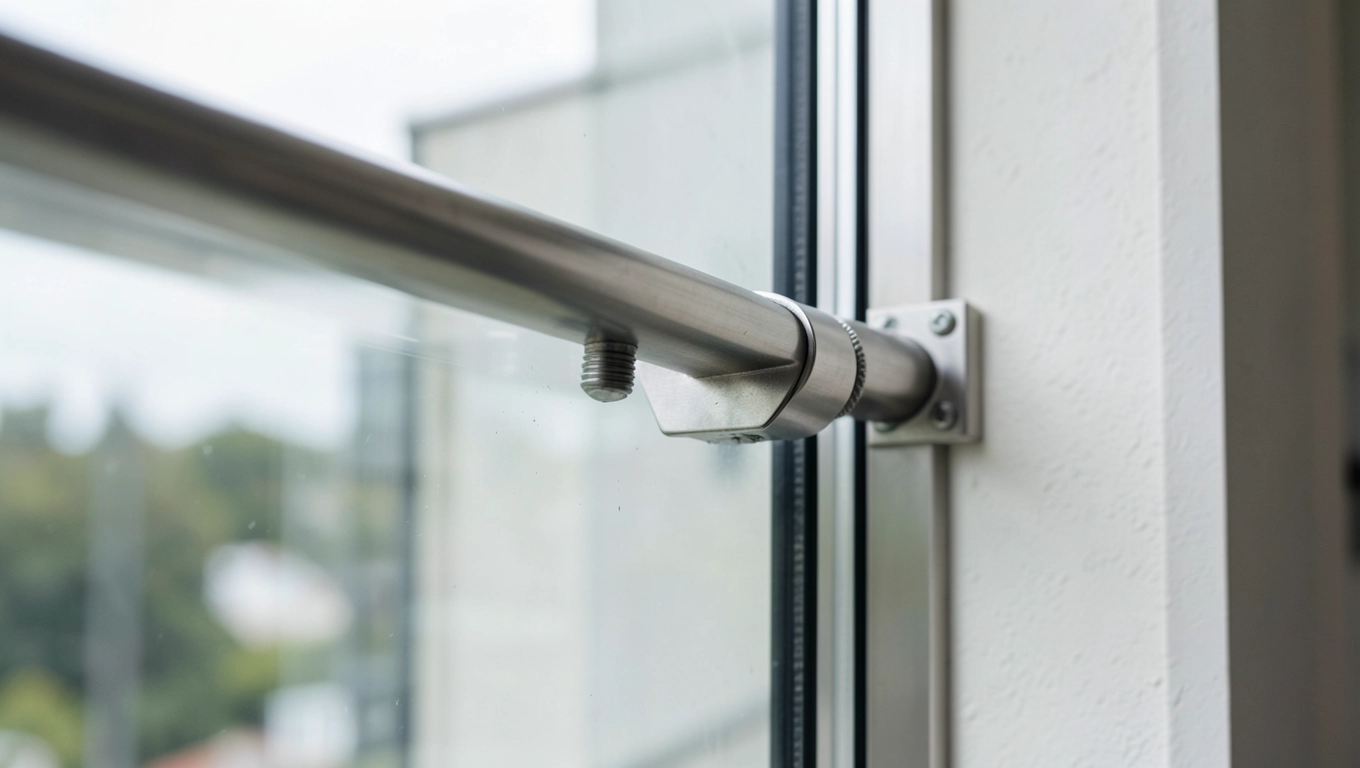

Kotwa chemiczna do balustrady balkonowej w płycie prefabrykowanej

Płyta balkonowa w budynku wielorodzinnym ma zwykle 150-180 mm grubości i klasę betonu C30/37. To podłoże zbrojone, zarysowane, często pracujące pod obciążeniem wiatrem i drganiami od ruchu pieszego. Kotwa mechaniczna rozporowa w takim materiale potrafi wywołać mikropęknięcia przy krawędzi, a po 30 cyklach zamarzania woda w szczelinie wyrwie stożek betonu.

Kotwa chemiczna działa inaczej. Żywica winyloestrowa lub epoksydowa wypełnia otwór, otula pręt na całej długości i tworzy połączenie klejone o rozkładzie naprężeń znacznie korzystniejszym niż w kotwie rozporowej. Brak sił rozporowych oznacza brak ryzyka rozkruszenia krawędzi, a obciążenie przenosi się przez przyczepność na całą długość osadzenia.

W warunkach balkonowych najczęściej stosuje się żywicę oznaczoną klasą ETA do betonu zarysowanego i niezarysowanego, z aprobatą obejmującą strefy sejsmiczne C1 i C2. Takie parametry są wymagane w rejonach Polski o podwyższonej aktywności sejsmicznej, czyli w części południowej i zachodniej kraju. Poza strefą sejsmiczną wystarczy aprobata ETA Option 1 dla betonu zarysowanego, co i tak stanowi absolutne minimum dla płyty balkonowej.

Nośność obliczeniowa pojedynczej kotwy chemicznej M10 osadzonej na głębokość 130 mm w betonie C30/37 sięga 8,5-12,5 kN w zależności od systemu. To wartość z katalogu ETA, pomniejszona o współczynnik bezpieczeństwa γM = 1,8. Dla słupka balustrady narażonego na siłę poziomą 1 kN/m przy rozstawie kotew 400 mm zapas bezpieczeństwa przekracza czterokrotność.

Montaż kotwy chemicznej krok po kroku na płycie balkonowej

Otwór wierci się prostopadle do lica płyty, wiertłem Ø12 mm na głębokość 135 mm. Głębokość większa o 5 mm od długości osadzenia pręta zapobiega tzw. efektowi korka powietrznego, który przy głębszym otworze i niezużytej do końca żywicy potrafi wypchnąć pręt podczas osadzania.

Czyszczenie otworu decyduje o 40% końcowej nośności połączenia. Kurz i pył obniżają przyczepność żywicy do betonu nawet o połowę, co w katalogach ujmuje się jako redukcję nośności w otworze nieoczyszczonym. Czyszczenie przebiega w trzech powtórzeniach szczotką stalową o średnicy otworu, a następnie pompką ręczną lub sprężonym powietrzem bez oleju.

Żywicę wprowadza się od dna otworu, mieszadłem statycznym lub dynamicznym, wypełniając około 2/3 objętości. Kartusz 300 ml wystarcza na 18-22 otwory M10/130. Po włożeniu pręta ruch obrotowy w obu kierunkach rozprowadza żywicę równomiernie, a nadmiar wypływa na zewnątrz jako widoczny pierścień kontrolny.

Czas wiązania zależy od temperatury podłoża. Przy 20°C obciążenie można aplikować po 45 minutach, przy 5°C po 4 godzinach, przy -5°C po 12 godzinach. W niższych temperaturach żywica potrzebuje katalizatora zimowego albo innego systemu, bo standardowa receptura nie polimeryzuje poniżej progu -10°C.

Po związaniu montuje się wspornik słupka, podkładkę, nakrętkę i dokręca momentem 25 Nm dla pręta M10 klasy 8.8. Większy moment nie poprawia nośności kotwy chemicznej, bo pręt przenosi obciążenie przez przyczepność do żywicy, nie przez docisk mechaniczny. Przekroczenie momentu grozi zerwaniem gwintu pręta.

Próba wytrzymałościowa polega na aplikacji siły rozciągającej 1,25 × obciążenie obliczeniowe przez 3 minuty. Przy pręcie M10/130 w betonie C30/37 próba 15 kN nie powinna wywołać przemieszczenia większego niż 0,1 mm. Takie badanie wykonuje się losowo na 5-10% kotew, a wynik dokumentuje w dzienniku budowy.

Pręt gwintowany A4 i żywica parametry odporne na korozję i mróz

Stal nierdzewna A4 (oznaczenie 1.4401 lub 1.4571) zawiera minimum 16% chromu i 2% molibdenu, co zapewnia odporność na chlorki z powietrza nadmorskiego i soli drogowej. Na balkonie, gdzie profile narażone są na bryzę, deszcz i okresowe zamarzanie, klasa A4 to absolutne minimum. Stal ocynkowana ogniowo wytrzymuje klasę korozyjności C3, ale w środowisku C4 (teren przemysłowy, bliskość dróg solonych) wymaga już stali A4.

Pręt z frezowanym zakończeniem płaskim (oznaczenie FL) ułatwia mieszanie żywicy przy osadzaniu, bo nie tworzy klina powietrznego jak zakończenie ścięte pod kątem 45°. Dodatkowe płaskie czoło pozwala na kontrolę głębokości osadzenia wizualnie, gdy pręt zlicuje się z oznaczeniem głębokości na jego trzonie.

Żywica winyloestrowa zachowuje elastyczność w zakresie -40°C do +80°C po związaniu, co jest istotne na balkonie eksponowanym na pełne słońce latem i mróz zimą. Współczynnik rozszerzalności żywicy zbliżony do betonu oznacza brak naprężeń termicznych na styku, które w tańszych żywicach poliestrowych potrafią po kilku sezonach odspoić pręt od podłoża.

Certyfikacja ETA dla systemu kotwy chemicznej obejmuje zwykle 50-letnią trwałość obliczeniową. To okres, po którym producent gwarantuje zachowanie parametrów nośnych przy zachowaniu warunków eksploatacji. Na balkonie oznacza to praktycznie cały cykl życia budynku bez konieczności wymiany mocowania.

Kotwa chemiczna, mechaniczna czy segmentowa co wytrzyma balustradę?

Wybór systemu mocowania balustrady wynika z trzech zmiennych: odległości od krawędzi płyty, klasy betonu i środowiska korozyjnego. Każde z trzech rozwiązań działa na innej zasadzie fizycznej, więc kryterium „co jest mocniejsze" trzeba zastąpić pytaniem „co zadziała w tej konkretnej sytuacji".

Kotwa segmentowa, zwana tulejową, zajmuje pozycję pośrednią. Składa się z tulei rozporowej i śruby, działa przez mechaniczne klinowanie, ale z mniejszymi siłami bocznymi niż klasyczna kotwa rozporowa. Sprawdza się w średniej wielkości balustradach wewnętrznych klatek schodowych, gdzie nie ma agresywnego środowiska i odległość od krawędzi przekracza 120 mm.

Mocowanie przelotowe przez całą grubość płyty balkonowej (through-bolting) to rozwiązanie o najwyższej nośności, dochodzącej do 18 kN na punkt. Wymaga jednak dostępu do spodniej strony płyty i możliwości zaślepienia otworu od dołu, co na balkonach prefabrykowanych z dokończoną elewacją jest zwykle niemożliwe bez demontażu warstw wykończeniowych.

Nie stosować kotwy mechanicznej w betonie zarysowanym bez wcześniejszego potwierdzenia aprobaty ETA do takiego podłoża. Większość tanich kotew rozporowych ma aprobatę tylko na beton niezarysowany, a płyta balkonowa w stanie użytkowania zawsze wykazuje rysy od skurczu i obciążeń termicznych.

Normy i klasy korozyjności dla mocowań balkonowych

Projektowanie połączeń kotwowych w Polsce opiera się na PN-EN 1992-4 (Eurokod 2, część 4), która wprowadza metodę projektowania wg załącznika krajowego. Dokument precyzuje kategorie nośności, współczynniki materiałowe i wymagania dotyczące klasy betonu, minimalnego rozstawu kotew oraz odległości od krawędzi.

Klasy korozyjności wg PN-EN ISO 12944 dzielą środowisko od C1 (bardzo suche wnętrze) do C5-M (strefa nadmorska z dużą zawartością soli). Na balkonach w miastach najczęściej spotyka się klasę C3, na obrzeżach miast przy drogach solonych C4, a w pasie nadmorskim C5-M. Dobór stali A4 to wymóg klasy C4 i wyższej.

Strefy sejsmiczne w Polsce obejmują obszary o przyspieszeniu gruntu powyżej 0,1 g, czyli fragmenty Dolnego Śląska, Podkarpacia, Kotliny Kłodzkiej i Pienin. Na tych terenach aprobata ETA dla systemu kotwy chemicznej musi obejmować kategorię C1 lub C2, co poświadcza zdolność połączenia do przenoszenia obciążeń dynamicznych i cyklicznych.

Checklist przedmontażowa dla ekipy montażowej

• Sprawdzić klasę betonu płyty z dokumentacją projektową lub badaniem sklerometrycznym
• Potwierdzić brak zbrojenia w strefie wiercenia wykrywaczem metalu
• Zweryfikować temperaturę podłoża i otoczenia w dniu montażu
• Sprawdzić termin ważności kartusza z żywicą
• Przygotować wiertło o wymaganej średnicy, szczotkę i pompkę do czyszczenia
• Zapewnić mieszadło statyczne pasujące do kartusza
• Oznaczyć głębokość wiercenia na wiertle taśmą
• Zabezpieczyć teren przed spadającym pyłem i odpadami żywicy
• Przygotować klucz dynamometryczny z zakresem 10-50 Nm
• Udokumentować lokalizację każdej kotwy w dzienniku budowy

Czasy wiązania żywicy w zależności od temperatury podłoża

Tabela czasów dotyczy typowej żywicy winyloestrowej bez katalizatora zimowego. Wartości konkretnego systemu mogą się różnić o 10-15%, dlatego zawsze sprawdzaj kartę techniczną produktu przed przystąpieniem do montażu w warunkach zimowych.

Schemat otworu i parametry montażowe

Parametry te odpowiadają typowej konfiguracji balustrady ze słupkami co 400 mm. Przy rozstawie 600 mm lub asymetrycznym rozmieszczeniu kotew w słupku warto przeliczyć nośność wg karty katalogowej ETA, bo rozkład momentów zmienia się proporcjonalnie do odległości.

Dobór właściwej kotwy do balustrady balkonowej wymaga spojrzenia na trzy warstwy jednocześnie: podłoże betonowe, środowisko korozyjne i wymagania normatywne. Kotwa chemiczna z prętem A4 stanowi rozwiązanie najbardziej uniwersalne, ale nie jedynie słuszne. Przy odpowiedniej odległości od krawędzi i środowisku suchym kotwa mechaniczna daje porównywalną nośność za ułamek ceny. Klucz tkwi w analizie konkretnej sytuacji, nie w automatycznym sięganiu po najdroższe rozwiązanie. Przed rozpoczęciem montażu na budowie warto umówić się na bezpłatną próbę wytrzymałościową z doradcą technicznym, który zweryfikuje założenia projektu w rzeczywistych warunkach płyty balkonowej.
