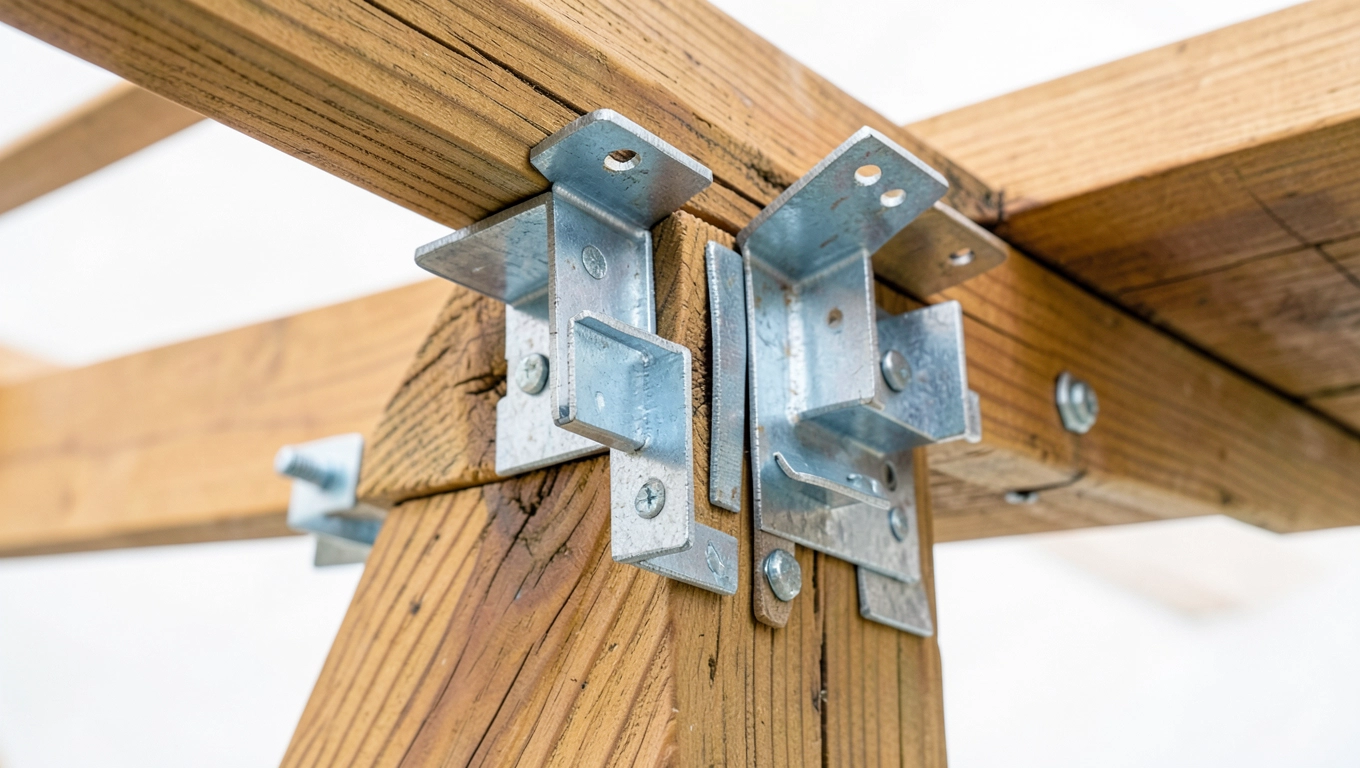

Kantówki na pergolę 5 m jaki przekrój wytrzyma bez słupka?

Pięć metrów rozpiętości bez podparcia w środku to granica, przy której zwykła kantówka zaczyna pracować jak sprężyna. Widziałem belkę 16x16 cm, która po roku ugięła się o pięć milimetrów pod własnym ciężarem, a pod śniegiem i roletą rzymską niemal pocałowała taras. Żona słupka nie chce, sąsiad twierdzi, że wystarczy 14 cm, a ekipa podała 16. Fizyka nie słucha ani żony, ani sąsiada. Słucha modułu sprężystości, momentu bezwładności i rozkładu sił. W tym tekście rozprawiamy się z mitem uniwersalnej kantówki 14x14 cm i pokazujemy, jak dobrać przekrój belki, gatunek drewna oraz konstrukcję pergoli tak, by przetrwała lata bez słupka pośrodku.

• Jaki przekrój belki na pergolę 5 m? Fizyka zamiast intuicji
• BSH czy drewno lite? Porównanie parametrów i cen
• Jak dociąć grubą kantówkę bez pilarki tarczowej
• Pergola bez słupka środkowego 3 sprawdzone konstrukcje
• Impregnacja, kotwy i obciążenia, o których zapominasz

Jaki przekrój belki na pergolę 5 m? Fizyka zamiast intuicji

Belka drewniana ugina się proporcjonalnie do czwartej potęgi długości, więc dwukrotne wydłużenie rozpiętości szesnastokrotnie zwiększa strzałkę ugięcia. To nie jest kwestia gustu, lecz geometrii i modułu Younga danego gatunku. Świerk, sosna i BSH mają zbliżone parametry wytrzymałościowe na zginanie w granicach 14-24 MPa, ale różnią się sztywnością i gęstością, co bezpośrednio wpływa na ugięcie. Dlatego dla pięciu metrów liczy się nie tylko szerokość i wysokość przekroju, ale też stosunek wysokości do szerokości.

Proporcja wysokości do szerokości klucz do sztywności

Wysoki, wąski przekrój jest wielokrotnie sztywniejszy od kwadratowego o tej samej powierzchni. Wynika to z momentu bezwładności przekroju. Belka 16x16 ma W równy 683 cm³, a belka 16x24 ma już 1536 cm³. Różnica ponad dwukrotna przy zaledwie 50% wzroście wysokości. Stąd zasada: dla rozpiętości powyżej 4 m wybieraj proporcję 3:1 lub 2:1. Przekrój kwadratowy 1:1 wymaga przewymiarowania i sprawdza się tylko przy dodatkowym słupku lub stalowym rdzeniu.

Minimalne i zalecane przekroje dla rozpiętości 3-6 m

Norma PN-EN 1995-1-1 (Eurokod 5) dopuszcza ugięcie belek widocznych do L/300, co dla 5 m daje 16,7 mm. Kantówka 16x24 w świerku już przy obciążeniu 1,5 kN/m² przekracza tę wartość. Bezpieczny margines daje dopiero 16x26.

Waga kantówki dlaczego 16x16x500 to nie przelewka

Pięciometrowa kantówka waży od 28 do 50 kg w zależności od gatunku. Podnoszenie takiego elementu wymaga dwóch osób, a montaż na wysokości ponad 2,5 m to już praca z dźwigiem lub przynajmniej z prowadnicą i klinami. Waga wpływa też na dobór kotew i słupków, które muszą przenieść nie tylko obciążenie statyczne, lecz także moment zginający od masy własnej belki.

Cięższe gatunki, takie jak dąb czy modrzew, wymagają solidniejszych kotew i większego przekroju słupków. Ich zaletą jest naturalna odporność na grzyby i wilgoć, ale waga może stać się problemem logistycznym.

BSH czy drewno lite? Porównanie parametrów i cen

Kantówka klejona warstwowo (BSH, BSH GL24, BSH GL28) eliminuje wewnętrzne naprężenia i skręcanie, które w drewnie litym potrafi zepsuć geometrię pergoli już po sezonie. Proces produkcji polega na sklejeniu lameli o grubości 20-45 mm w jednorodny przekrój, co znacząco redukuje naturalne wady drewna, sęki i pęknięcia. W efekcie belka BSH ma wyższy moduł sprężystości i przewidywalne ugięcie, co dla rozpiętości 5 m jest kluczowe.

Kiedy wybrać BSH, a kiedy drewno lite

BSH sprawdza się wszędzie tam, gdzie wymagana jest powtarzalność wymiarów, brak skrętu i stabilność przy dużych przekrojach. Drewno lite (sosna, świerk, modrzew) ma sens przy mniejszych przekrojach i rozpiętościach do 4 m, a także tam, gdzie istotny jest surowy charakter konstrukcji. Lite drewno można też łączyć w belki kompozytowe, skręcając dwie kantówki śrubami przelotowymi.

Jak dociąć grubą kantówkę bez pilarki tarczowej

Pilarka tarczowa z tarczą 250 mm tnie drewno na głębokość około 72 mm przy kącie 90°. Kantówka 16x24 wymaga więc co najmniej trzech przejść lub tarczy 400-500 mm. Na rynku dostępne są przenośne pilarki z prowadnicą, które radzą sobie z belkami do 12 cm za jednym razem, a powyżej tej granicy wymagają obracania elementu. To realne wyzwanie dla majsterkowicza, który nie ma warsztatu stolarskiego.

Metody cięcia grubych belek w warunkach domowych

Proste cięcie ręczne bez prowadnicy jest praktycznie niemożliwe. Przykręcenie deski lub kątownika jako szablonu pozwala prowadzić piłę japońską z dokładnością do 2 mm. Dla grubszych belek najlepiej zamówić usługę cięcia w tartaku, gdzie piła taśmowa przetnie 30 cm w jednym przejściu.

Kolejność prac przy docinaniu grubych elementów ma znaczenie. Najpierw tnij krótsze kawałki, by sprawdzić ustawienie i kąt prowadnicy. Dopiero potem przechodź do pełnych 5-metrowych belek. Cięcie wzdłużne włókien piłą japońską wymaga stabilnego podparcia i pracy w rękawicach, bo ostrze łatwo zjeżdża z linii prowadząc do szczerb.

Kiedy nie warto ciąć samodzielnie

Jeżeli potrzebujesz czystego czoła pod kątem 45° dla połączeń narożnych, samodzielne cięcie piłą ręczną nie zapewni powtarzalności. W takich przypadkach lepiej oddać belkę do stolarza, który wykona cięcie na pilarce panelowej z dokładnością do 0,5 mm. Również przy kantówce litej (sosna, świerk) o dużych przekrojach istnieje ryzyko odłupywania włókien od spodu, co wymaga podparcia lub podcinania.

Pergola bez słupka środkowego 3 sprawdzone konstrukcje

Brak słupka to marzenie każdego, kto marzy o otwartej przestrzeni tarasowej. Realizacja tego marzenia wymaga jednak inżynieryjnego myślenia. Trzy rozwiązania dominują w praktyce: sklejenie dwóch krokwi w jeden sztywniejszy element, wklejenie stalowego dwuteownika w drewno oraz zastosowanie belki łamanej w pionie z zakładem. Każde z nich przenosi obciążenia inaczej i ma swoje ograniczenia.

Wariant 1: Sklejenie dwóch krokwi 7x24 cm

Dwie kantówki 7x24 cm skręcone śrubami M12 w odstępach co 40 cm tworzą belkę zespoloną o momencie bezwładności znacznie wyższym niż pojedynczy element. Kluczem jest tu sklejenie i skręcenie klejem D4 oraz podkładkami dystansowymi, które wymuszają równomierny docisk. Taka belka wytrzymuje 5 m bez słupka przy obciążeniach typu lato-jesień (śnieg do 0,5 kN/m²).

Wariant 2: Stalowy dwuteownik + obicie drewnem

Dwuteownik HEB 140 lub IPE 160 wklejony w nacięcie na kantówce i osłonięty deskami sosnowymi to rozwiązanie popularne w nowoczesnych altanach. Stal przejmuje naprężenia ściskające i rozciągające, drewno pełni funkcję estetyczną i ochronną. Całość wymaga antykorozyjnego zabezpieczenia stali oraz izolacji termicznej między metalami a drewnem, by nie powstały punkty kondensacji.

Wariant 3: Belka łamana w pionie (zakładka)

Belka łamana składa się z dwóch elementów połączonych w kalenicę lub na styk z blachą węzłową. Taka konstrukcja przenosi obciążenia grawitacyjne, ale jest wrażliwa na obciążenia boczne (wiatr). Wymaga stężenia ukośnego w płaszczyźnie połaci dachu, czyli kratownicy z kantówek 8x16 cm. To rozwiązanie trudniejsze wykonawczo, ale tańsze niż stalowy rdzeń.

Impregnacja, kotwy i obciążenia, o których zapominasz

Sama belka to zaledwie 40% sukcesu. Pozostałe 60% to fundamenty, kotwy, impregnacja oraz uwzględnienie obciążeń, które pojawiają się w trakcie użytkowania. Konstrukcja drewniana, która nie uwzględnia śniegu, roślin pnących i ruchomych rolet, odkształci się w ciągu 3-5 lat niezależnie od jakości drewna.

Dodatkowe obciążenia kiedy belka musi być większa

Każde 100 kg/m² dodatkowego obciążenia (roleta, rośliny, śnieg) wymaga zwiększenia wysokości belki o 2 cm przy tej samej szerokości. Roleta rzymska z tkaniną akrylową waży 8-15 kg/m², rośliny pnące takie jak wisteria mogą dodać 20-40 kg/m² w sezonie wegetacyjnym, a śnieg w III strefie (okolice Zakopanego) to chwilowe 150-200 kg/m². Suma tych obciążeń zmienia wymiarowanie nawet o 30%.

Niedoszacowanie obciążenia śniegiem to najczęstsza przyczyna katastrof budowlanych w pergolach. W Polsce obowiązuje podział na strefy wg normy PN-EN 1991-1-3. Pominięcie tego w obliczeniach może skutkować ugięciem lub złamaniem belki w pierwszej zimie po montażu.

Kotwy i mocowanie słupków do podłoża

Słupek pergoli przenosi nie tylko obciążenia pionowe, ale też moment zginający od wiatru bocznego. Dlatego kotwa wbetonowana lub przykręcona do fundamentu musi mieć co najmniej 60 cm długości i średnicę nie mniejszą niż 16 mm. Standardem są kotwy regulowane z płaską podstawą i prętami gwintowymi M16, pozwalającymi ustawić słupek idealnie w pionie.

Izolacja przeciwwilgociowa między słupkiem a betonem to nie fanaberia. Bez warstwy papy lub folii PE drewno wchłania wilgoć kapilarną i po 5 latach gnije w ukryciu. Najskuteczniejsze są kotwy z podstawą unoszącą drewno 3-5 cm nad poziomem betonu, co tworzy naturalną szczelinę wentylacyjną.

Impregnacja drewna litego i BSH

BSH jest już zabezpieczony fabrycznie impregnacją próżniowo-ciśnieniową, więc dodatkowa ochrona ogranicza się do lazury lub oleju dekoracyjnego na warstwę zewnętrzną. Drewno lite, szczególnie sosna i świerk, wymaga impregnacji ciśnieniowej lub minimum 3-krotnego malowania lazury na bazie oleju lnianego z fungicydami. Modrzew i dąb można pozostawić bez impregnacji, jeżeli akceptujemy naturalną patynę w kolorze szaro-srebrnym.

Dylatacja i sezonowanie

Belki drewniane pracują przez cały rok, kurcząc się zimą i pęczniejąc latem. Różnica wilgotności między sezonem grzewczym a letnim może wynosić 6-8%, co przy przekroju 16x24 daje zmianę wymiaru o 4-5 mm. Połączenia śrubowe muszą więc uwzględniać otwory owalne lub podkładki sprężyste, które kompensują te ruchy.

Checklista przed zakupem kantówek 15 punktów

• Zmierz dokładnie rozpiętość w świetle słupków (po wewnętrznej krawędzi).
• Określ strefę śniegową wg PN-EN 1991-1-3 dla twojej lokalizacji.
• Oblicz łączne obciążenie zmienne: roleta + rośliny + śnieg.
• Wybierz proporcję belki 3:1 lub 2:1.
• Porównaj BSH GL28 z drewnem litym uwzględnij cenę i wagę.
• Sprawdź wilgotność kantówki (15-18% dla litego, 10-12% dla BSH).
• Zweryfikuj prostoliniowość i brak skrętu (minimum 24h leżakowania).
• Zaplanuj cięcie i sprawdź dostępność narzędzi o wymaganej tarczy.
• Oblicz wagę elementu i przygotuj pomocnika lub dźwig.
• Dobierz kotwy wg średnicy słupka i obciążeń wiatrowych.
• Zaplanuj izolację przeciwwilgociową słupek-beton.
• Zamów impregnat dopasowany do gatunku (lazura/olej/fungicyd).
• Przygotuj prowadnicę i kątownik do precyzyjnego cięcia.
• Zaplanuj dylatację w połączeniach śrubowych.
• Skonsultuj projekt z konstruktorem przy śniegu powyżej 120 kg/m².

Wybór kantówek na pergolę to decyzja inżynieryjna, nie estetyczna. Przekrój 16x26 w BSH GL28 dla pięciu metrów bez słupka środkowego to dziś minimalny rozsądny wybór w polskich warunkach klimatycznych. Mniejsze wymiary działają tylko przy dodatkowym podparciu lub stalowym rdzeniu. Zaplanuj obciążenia zanim kupisz drewno, bo wymiana belki po pierwszej zimie kosztuje więcej niż różnica między przekrojami.

Źródła danych i norm: PN-EN 1995-1-1 (Eurokod 5 konstrukcje drewniane), PN-EN 1991-1-3 (obciążenia śniegiem), tabele gęstości drewna wg PN-EN 338 (klasy wytrzymałości), katalogi techniczne producentów BSH dostępne na polskich stronach producentów drewna klejonego warstwowo.
