Jaki przekrój kabla do rolet zewnętrznych

Redakcja 2025-05-25 02:20 / Aktualizacja: 2026-02-06 19:31:08 | Udostępnij:

Dobry wybór kabla do rolet zewnętrznych to więcej niż kwestia techniczna — to decyzja, która wpływa na bezpieczeństwo, komfort i przyszłą rozbudowę instalacji. Najczęstsze dylematy to: jaki przekrój będzie wystarczający dla pojedynczego mechanizmu, a kiedy trzeba pójść „w górę” do 2,5 mm² lub więcej; ile żył zostawić w przewodzie, aby sterowanie i zasilanie były elastyczne; oraz jak poprowadzić okablowanie tak, by odpornie znosiło wilgoć i późniejsze rozgałęzienia. Ten tekst odpowie na te pytania krok po kroku, poda liczby, przykłady obliczeń i praktyczne wskazówki, które pomogą wybrać właściwy przekrój kabla i sposób sterowania roletami bez zgadywania.

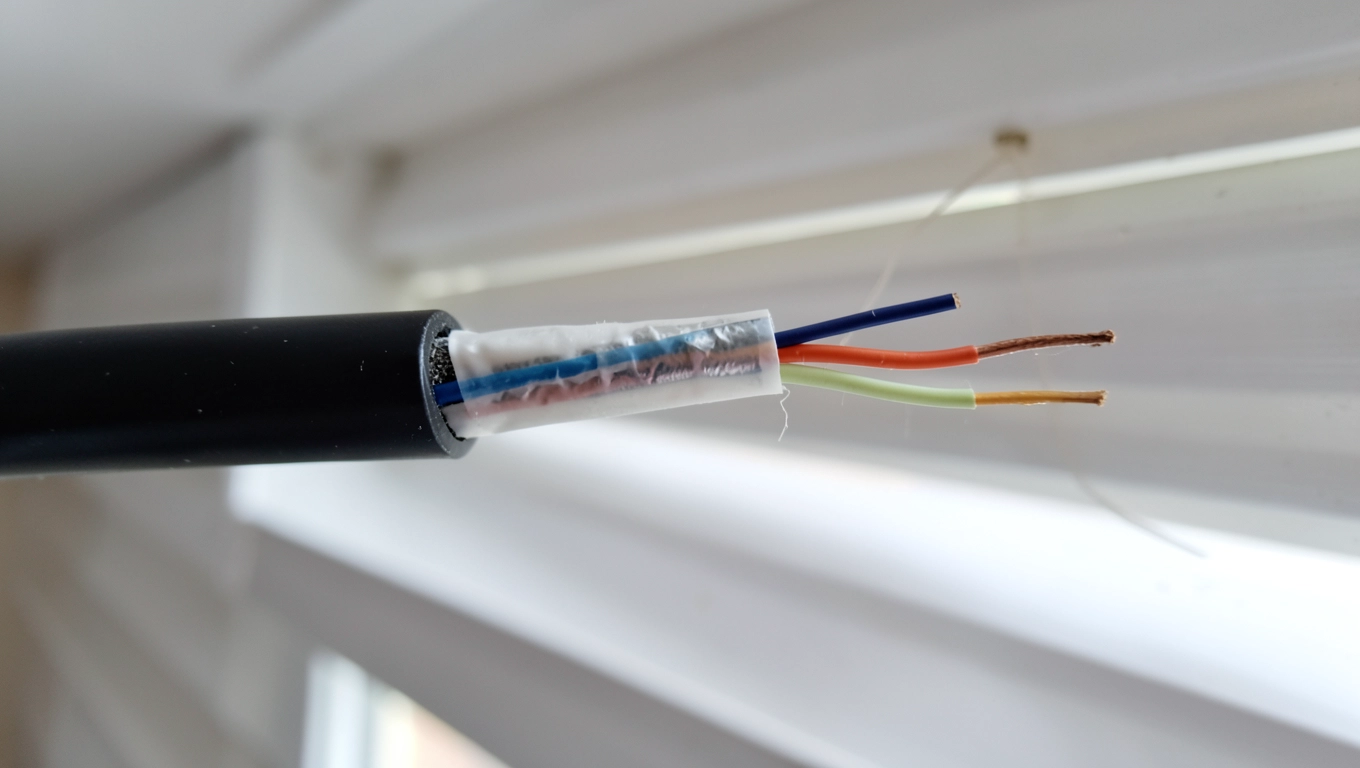

Jaki przekrój kabel do rolet zewnętrznych

Poniżej znajduje się zestaw danych porównawczych dla najczęściej rozważanych przekrojów przewodów używanych przy roletach zewnętrznych, z podaniem przybliżonych wartości prądu, typowych zastosowań i orientacyjnej ceny za metr.

Przekrój (mm²) Maks. prąd (A) Typowe zastosowanie Cena orientacyjna (PLN/m)
0,75 6–8 Małe napędy, krótkie odcinki, tymczasowe połączenia 1,50–2,50
1,0 8–12 Proste sterowanie, krótsze instalacje 1,80–3,00
1,5 15–18 Pojedyncze napędy rolet (najczęściej) 2,50–4,00
2,5 20–25 Grupy rolet, dłuższe przebiegi 4,00–6,50
4 30–32 Główne magistrale zasilające grupy 8,00–12,00
6 40–47 Duże instalacje, długie linie zasilające 12,00–20,00

Tablica pokazuje, że dla pojedynczego napędu rolet zewnętrznych najczęściej wystarcza przekrój 1,5 mm², ale gdy planujemy równoczesne sterowanie kilkoma napędami lub mamy długie przebiegi, warto rozważyć 2,5 mm² lub większy przekrój, aby ograniczyć spadek napięcia i zmniejszyć straty mocy. Ceny za metr podane są w przybliżeniu i służą porównaniu opłacalności rozwiązań; przy projektowaniu instalacji należy uwzględnić dodatkowe koszty rur ochronnych, złączek i pracy.

  • Skalkuluj moc napędu (W) i podziel przez 230 V, by otrzymać prąd znamionowy (A).
  • Przyjmij współczynnik rozruchu (x4–6) dla krótkotrwałego prądu rozruchowego silnika.
  • Sprawdź długość kabla i oblicz spadek napięcia, korzystając z oporu właściwego przewodnika.
  • Wybierz przekrój uwzględniający obciążenie, spadek napięcia i bezpieczeństwo.
  • Planuj dodatkowe żyły i rezerwy na przyszłe rozgałęzienia.

Liczba żył i sposób sterowania rolet

Liczba żył w kablu determinuje sposób sterowania, elastyczność instalacji i możliwości rozbudowy, dlatego na etapie projektu trzeba przewidzieć scenariusze przyszłej rozbudowy i typ sterowania, który będzie stosowany. Najczęściej spotykane schematy to kablowanie z żyłami dla podnoszenia i opuszczania oraz żyły zasilające i ochronne, co daje łącznie 4 żyły minimalnie, a rekomendowany przewód 5-żyłowy zapewnia dodatkowy przewód do sygnalizacji, czujnika lub wspólnego zasilania przy centralnym sterowaniu. Jeśli przewidujemy sterowanie grupowe lub centralne, warto poprowadzić osobne przewody sygnałowe i magistrale, a przy sterowaniu radiowym dalej potrzebujemy przynajmniej przewodu zasilania, więc decyzja o liczbie żył zależy od koncepcji sterowania i od tego, czy chcemy mieć możliwość manualnego podnoszenia w razie awarii.

Zobacz także: Rolety Zewnętrzne na Balkon w Bloku - Cena 2025

W przypadku prostego sterowania lokalnego zwykły wyłącznik typu góra/dół współpracuje z dwoma przewodami sterującymi oraz przewodem neutralnym i ochronnym, lecz przy sterownikach centralnych i systemach inteligentnych warto zainwestować w dodatkowy przewód, który później może pełnić funkcję wspólnego sygnału lub zwrotu statusu. W instalacjach, gdzie planujemy łączenie roletami w grupy, często stosuje się układy, w których przewód wspólny służy jako punkt powrotu, co upraszcza okablowanie, ale warto wtedy zadbać o odpowiedni przekrój magistrali. Przy projektowaniu liczby żył trzeba także pamiętać o miejscu rozgałęzień w puszkach przyokiennych i o wygodzie montażu — zawsze lepiej mieć jedną żyłę więcej niż za mało.

Jeśli przewidujesz sterowanie z pilota lub panelu centralnego, rozważ trasowanie przewodów tak, by można było doprowadzić sygnał lub zasilanie do przyszłych urządzeń bez konieczności kucia ścian, a w miejscach, gdzie przewody wchodzą na zewnątrz, zastosuj dodatkową rurkę osłonową i uszczelnienie. Dobrą praktyką jest prowadzenie głównej magistrali zasilającej z przewodu o większym przekroju i rozdzielanie jej na poszczególne rolet w mniejszych przewodach; to ułatwia serwis i ogranicza spadek napięcia przy rozbudowie. Pamiętaj, że wybór liczby żył powinien iść w parze z planem sterowania, bo niektóre schematy sterowania roletami wymagają więcej przewodów niż się wydaje na pierwszy rzut oka.

Dobór przekroju do obciążenia silników

Dobór przekroju kabla zaczynamy od obciążenia silnika, czyli mocy napędu wyrażonej w watach lub prądu znamionowego w amperach; dla silnika o mocy 200 W prąd znamionowy wynosi około 0,87 A przy 230 V, ale trzeba uwzględnić prąd rozruchowy, zwykle 4–6 razy większy. Z tego powodu pojedynczy napęd o mocy do około 300 W zwykle bez problemu poprowadzimy przewodem 1,5 mm², który wytrzyma chwilowy rozruch i długotrwałe obciążenie, a przy łącznym obciążeniu kilku napędów lub przy dłuższych przebiegach lepszym wyborem będzie 2,5 mm², by ograniczyć spadek napięcia. Warto przy tym pamiętać, że przekrój jest też powiązany z zabezpieczeniem nadprądowym — przewód powinien współgrać z bezpiecznikiem, który chroni instalację przed przeciążeniem.

Zobacz także: Ile kosztują rolety zewnętrzne elektryczne?

Aby zwizualizować zależność, można przyjąć przykładowe obliczenie: pojedynczy silnik 300 W → I≈1,3 A, prąd rozruchowy do 6× → około 8 A na krótko; przewód 1,5 mm² ma rezerwę, natomiast gdy mamy np. 6 silników po 300 W pracujących równocześnie, suma mocy 1800 W → I≈7,8 A ciągłego obciążenia i konieczność uwzględnienia prądu rozruchowego sumy, co często popycha wybór do przekroju 2,5 mm² lub większego na magistrali. Dodatkowym kryterium jest długość trasy — im dłuższy odcinek, tym większy spadek napięcia i większy argument za przejściem na większy przekrój.

Praktyczne reguły: pojedyncze rolety zwykle 1,5–2 mm²; grupy i dłuższe linie od 2,5 mm² w górę; dla magistral z wieloma punktami warto rozważyć 4 lub 6 mm². Przy wyborze zawsze uwzględniamy lokalne normy i dopuszczenia oraz zabezpieczenie obwodu; jeśli masz wątpliwości co do sumy prądów i spadków napięcia, zrób krótkie obliczenia oporu przewodu i ΔV = I × R × długość (pamiętając o obwodzie), aby uniknąć sytuacji, w której roletami będzie można sterować, ale mechanizm będzie pracował wolniej z powodu niskiego napięcia.

Prowadzenie okablowania i ochrona rurkami

Prowadzenie przewodów do rolet zewnętrznych powinno uwzględniać estetykę, łatwość serwisu i ochronę przed wilgocią, dlatego kabel najlepiej prowadzić w rurkach pod tynkiem lub w peszlu, z pozostawionymi naddatkami przy puszkach montażowych. Standardowo zostawia się około 30–50 cm luzu przewodu na każdym końcu dla wygody podłączeń i ewentualnych napraw; z naszego doświadczenia dodatkowy zapas ratuje sytuację przy wymianie mechanizmu. Dobrze dopasowana rurka (np. peszel Ø16–20 mm dla 2–4 przewodów) ułatwia wymianę przewodów w przyszłości bez ingerencji w strukturę ściany i ogranicza ryzyko uszkodzeń izolacji podczas montażu rolety.

W miejscach, gdzie kabel przechodzi z wnętrza na zewnątrz, zastosuj dodatkowe uszczelnienia i przepusty z gumową membraną, a punkty wejścia powinny być chronione przed bezpośrednim zalaniem; przewody zewnętrzne wymagają osłony przed promieniowaniem UV i mrozem. Najlepszym rozwiązaniem jest poprowadzenie kabla w rurze ochronnej aż do wnętrza puszki montażowej, a następnie zakończenie przewodów w łatwo dostępnej puszce rozgałęźnej, która ma odpowiedni stopień ochrony IP i miejsce na dodatkowe żyły. Pamiętaj również o zachowaniu odpowiednich promieni gięcia kabla i o unikaniu ostrych krawędzi przy wprowadzaniu przewodów do rurki.

Jeżeli instalacja przebiega przez warstwę ocieplenia, zastosuj tuleje izolacyjne i przesuniki zabezpieczające, by nie spowodować mostków termicznych ani uszkodzeń termoizolacji; w wielu przypadkach montażu elewacyjnego zaleca się stosowanie rur elastycznych zewnętrznych i dodatkowych muf odpornych na UV. Przy projektowaniu trasy uwzględnij też trasę dla ewentualnych czujników i przewodów sygnałowych, by nie mieszać wysokoprądowych przewodów z sygnałowymi w ciasnych przestrzeniach, co może prowadzić do zakłóceń sterowania.

Zasilanie: przewód 230 V AC i 5- żyłowy wewnątrz

Zasilanie napędów rolet opiera się na 230 V AC w standardowych instalacjach domowych i to do tego napięcia dobiera się przekrój przewodu oraz jego zabezpieczenie; jednocześnie, wewnątrz pomieszczeń często zalecany jest przewód 5-żyłowy, aby zapewnić dodatkowe żyły sterujące lub rezerwowe. Konfiguracja 5 żył zwykle obejmuje przewód fazowy (L), neutralny (N), ochronny (PE) oraz dwie żyły sterujące lub sygnałowe, które mogą służyć jako „góra” i „dół” albo jako rezerwa dla przyszłego systemu centralnego. Proste rozwiązanie dla pojedynczego mechanizmu to 3 żyły (L, N, PE) plus dwie żyły sterujące; decyzja co do dokładnej kombinacji zależy od rodzaju napędu i sposobu sterowania, ale 5 żył daje elastyczność bez konieczności późniejszego dokuwania przewodów.

W praktyce montażowej dobre jest poprowadzenie do każdego okna przewodu 5-żyłowego 1,5 mm² lub 1,5–2,5 mm² w zależności od odległości i planowanego obciążenia, a następnie rozdział tych przewodów w puszce rozdzielczej do poszczególnych napędów. Jeżeli planujesz zestawy grupowe lub centralne sterowanie, przewód 5-żyłowy pozwala na łatwiejsze spięcie napędów bez konieczności kosztownego doprowadzania oddzielnych kabli sygnałowych do każdego mechanizmu. Przy podłączaniu do rozdzielnicy pamiętaj o właściwym oznaczeniu przewodów i zastosowaniu zacisków uziemiających oraz zabezpieczeń nadprądowych dostosowanych do łącznego obciążenia.

Ważne jest też, aby przewody zasilające i sterujące miały odpowiednią klasę izolacji i certyfikat do użycia w budownictwie — przewód 5-żyłowy stosowany wewnątrz powinien być układany w rurach ochronnych, z zachowaniem separacji od przewodów zasilających większych obciążeń, jeżeli to możliwe. Przy planowaniu instalacji należy przewidzieć miejsce w skrzynce rozdzielczej na listwy zaciskowe i ewentualne przekaźniki, a także oznaczyć każdy przewód, by później, podczas serwisu, nie zgadywać funkcji każdej żyły.

Przekroje dla większych instalacji grup rolet

W większych instalacjach, gdzie kilka lub kilkanaście rolet działa z jednego obwodu, trzeba myśleć o przekrojach magistrali, punktach rozgałęzień i rozmieszczeniu zabezpieczeń, bo suma prądów i prądy rozruchowe mogą okazać się znaczące. Przykładowo, sześć napędów po 200 W każdy to łączna moc 1200 W, czyli około 5,2 A ciągłego obciążenia, ale przy starcie sumaryczny impuls może być znacznie wyższy, więc często stosuje się przekrój magistrali 2,5 mm² lub 4 mm², szczególnie gdy długość magistrali przekracza 15–20 metrów. Przy planowaniu większych instalacji używa się zasady wydzielonych obwodów i umieszczania bezpieczników lub przekaźników grupujących rolety, co umożliwia odcięcie wybranej grupy bez wpływu na pozostałe obwody.

Dobór przekroju można przeprowadzić na przykład tak: obliczasz sumę mocy wszystkich napędów w grupie, przeliczysz na prąd i uwzględnisz spadek napięcia na planowanej długości kabla; jeśli spadek przekracza akceptowalny próg (zwykle 3–5%), zwiększasz przekrój. Często praktyczne progi to: do 6–8 napędów o standardowej mocy 100–200 W — 2,5 mm² magistrala; powyżej tej liczby lub przy długich przebiegach — 4 mm² lub 6 mm², a przy bardzo dużych systemach stosuje się dedykowane rozdzielnie z kilkoma obwodami. Ważne jest także rozmieszczenie przewodów tak, by każde okno miało punkt przyłączeniowy blisko napędu, co zmniejsza liczbę rozgałęzień i straty.

Instalowanie oddzielnych zabezpieczeń nadmiernych dla każdej grupy pozwala także precyzyjniej dopasować przekroje kabli do ich zadania i ułatwia serwis; przy grupowaniu pamiętaj o rezerwie mocy i możliwości ręcznego podniesienia rolet w razie awarii zasilania. Jeśli planujesz scentralizowane sterowanie całej elewacji, zaplanuj główną magistralę o większym przekroju prowadzącą do rozdzielni przy każde piętro lub segment budynku, skąd wychodzić będą lokalne obwody 2,5 mm² lub 1,5 mm².

Zasilanie awaryjne i UPS dla rolet

Zasilanie awaryjne rolet ma sens tam, gdzie roleta pełni funkcję ochronną lub przeciwpożarową i nie można ryzykować, że w razie awarii zasilania mechanizmy pozostaną nieaktywne; dla pojedynczego napędu orientacyjnie przyjmuje się rezerwę około 300 W, co pozwala na kilka cykli podnoszenia/opadania z użyciem niewielkiego UPS-a lub awaryjnego akumulatora. Dla zestawów rolet moc UPS trzeba dopasować do sumy mocy napędów i rozruchów — prosty przykład: cztery napędy po 150 W → 600 W ciągłego obciążenia, a więc UPS o mocy pozornej 1000 VA z baterią na kilka minut pracy będzie minimalnym rozwiązaniem, jeśli celem jest jednorazowe doprowadzenie rolety do pozycji bezpiecznej. W praktyce stosuje się UPS-y z sinusem aproksymowanym lub czystym sinusoidą, bo niektóre napędy mogą być wrażliwe na formę napięcia; alternatywą są systemy zasilania DC dedykowane do napędów zasilanych bezpośrednio z baterii.

Przy projektowaniu zasilania awaryjnego należy uwzględnić liczbę cykli pracy, czas podtrzymania oraz priorytety, czyli które rolety mają być obsługiwane w pierwszej kolejności; często wybiera się podejście warstwowe, gdzie najważniejsze punkty mają własny niewielki UPS, a reszta podlega awaryjnemu dostępowi manualnemu. Kalkulacja pojemności baterii powinna uwzględniać wydajność przetwornicy, straty oraz zapas energii na kilka operacji, a jeśli planujemy dłuższe zasilanie, lepiej rozważyć akumulatory żelowe lub AGM o większej pojemności i przetwornicę o wystarczającej mocy szczytowej. Nie zapominaj także o uwzględnieniu sposobu wykrywania zaniku napięcia i automatycznego przełączania na zasilanie awaryjne — to klucz do sprawnego działania przy zdarzeniach losowych.

Jeśli awaryjne zasilanie ma obejmować większy obiekt, sensowne jest centralne UPS lub agregat z automatycznym przełączeniem zasilania, jednak wymaga to przemyślenia przekrojów kabli zasilających i zabezpieczeń, bo większe systemy generują większe prądy rozruchowe i wymagają odpowiedniej instalacji. Projektując takie rozwiązanie, trzeba uwzględnić czas ładowania baterii, ich żywotność i dostępność miejsca na urządzenia — to wpływa na koszty i opłacalność instalacji.

Izolacja, wilgoć i przygotowanie na rozgałęzienia

Izolacja przewodów i zabezpieczenie przed wilgocią to elementy, o których trzeba pomyśleć przed pierwszym montażem, bo roleta zewnętrzna pracuje w trudnych warunkach atmosferycznych i każde połączenie narażone jest na kondensację czy wodę opadową. Przy wyprowadzeniach na zewnątrz stosuje się uszczelki, dławiki i puszki o stopniu ochrony co najmniej IP54–IP65, a przewody prowadzone na elewacji powinny mieć powłokę odporną na promieniowanie UV; wewnątrz rurki umieść dodatkową rurkę osłonową przy wyjściu na zewnątrz, by zminimalizować ryzyko wnikania wody w punkty połączeń. W miejscach rozgałęzień warto używać hermetycznych łączówek lub specjalnych muf, a wszystkie połączenia lutowane lub skręcane zabezpieczyć termokurczliwymi rurkami z klejem, co zwiększa odporność na wilgoć.

Przygotowując instalację na przyszłe rozgałęzienia zostaw wolne żyły lub poprowadź magistralę o większym przekroju z miejscami przyłączeń, co upraszcza późniejsze dodawanie roletami bez konieczności ingerencji w strukturę ściany. Dla wygody serwisowania dobrze jest montować puszki rozgałęźne w łatwo dostępnych lokalizacjach i oznaczać żyły opisami, co skraca czas naprawy i ogranicza ryzyko pomyłki. W miejscach narażonych na wilgoć użyj przewodów o podwyższonej izolacji i złączek dedykowanych do środowisk zewnętrznych, a tam, gdzie istnieje ryzyko zalania, rozważ podniesienie puszek nad poziom terenu lub zastosowanie dodatkowych osłon.

Prawidłowa izolacja i ochrona na etapie projektowania zmniejszają ryzyko korozji styków i skracania żywotności mechanizmu, a odpowiednio dobrane materiały montażowe (dławiki, mufy, uszczelki) zapewnią długą pracę rolet bez konieczności częstych interwencji. Gdy instalacja jest już w użyciu, regularne przeglądy punktów połączeń i pomiary izolacji pozwalają wcześnie wykryć stany przedawaryjne, co w realnych warunkach przekłada się na mniejsze koszty serwisu i mniejsze ryzyko awarii.

Jaki przekrój kabel do rolet zewnętrznych — Pytania i odpowiedzi

  • Jakie przekroje kabla zwykle stosuje się do rolet zewnętrznych?

    Najczęściej 1,5–2 mm2 dla pojedynczych napędów; większe instalacje 2,5 mm2 lub więcej.

  • Ile żył powinien mieć kabel do sterowania rolet?

    Przynajmniej cztery żyły: podnoszenie, opuszczanie, uziemienie, zero; mogą być dodatkowe do równoległego łączenia.

  • Jak prowadzić kabel i jakie zabezpieczenia zastosować?

    Prowadzenie w rurkach pod tynkiem, z dodatkowymi odcinkami na łączenia, zabezpieczone przed wilgocią i odpowiednio izolowane.

  • Kiedy warto zastosować wyższy przekrój i zasilanie 230 V?

    Dla większych grup rolet, przekroje wyższe niż 2,5 mm2; zaplanuj przebieg od skrzynki z bezpiecznikami, uwzględnij UPS dla zasilania awaryjnego.
