Jak samodzielnie zbudować dach czterospadowy na altanie praktyczny przewodnik

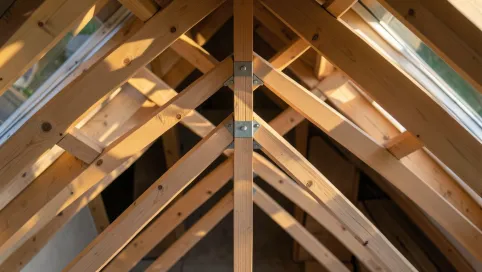

Konstrukcja więźby dachowej krokwie, jętki i murłaty krok po kroku

Dach czterospadowy na altanie to nie lada wyzwanie dla każdego, kto stawia pierwsze kroki w samodzielnej budowie. Masz już wymarzonego pergola, drewno czeka w piwnicy, ale w głowie kołacze się pytanie: od czego zacząć, żeby całość nie zawaliła się przy pierwszym silniejszym podmuchu wiatru? Właśnie dlatego postanowiłem przyjrzeć się temu tematowi z prawdziwą drobiazgowością.

• Konstrukcja więźby dachowej krokwie, jętki i murłaty krok po kroku
• Wpusty i kształtowanie połaci jak uzyskać idealny czworokątny dach
• Pokrycie dachowe na altanie wybór materiałów i montaż krok po kroku
• Jak zrobić dach czterospadowy na altanie pytania i odpowiedzi

Dach czterospadowy, zwany potocznie kopertowym, wyróżnia się spośród innych konstrukcji tym, że wszystkie cztery połacie schodzą się ku środkowi budowli. O ile w domach jednorodzinnych takie rozwiązanie nikogo nie dziwi, o tyle na niewielkiej altanie staje się prawdziwym sprawdzianem umiejętności ciesielskich. W przeciwieństwie do dachu dwuspadowego, tutaj każda krokiew pracuje w nieco innych warunkach.

Wyróżniamy dwa główne warianty tej konstrukcji. Dach kopertowy składa się z dwóch połaci trapezowych oraz dwóch trójkątnych, które łączą się wzdłuż wspólnych krawędzi zwanych krawędziami koszowymi. Natomiast dach namiotowy charakteryzuje się tym, że wszystkie cztery połacie są trójkątne i spotykają się w jednym punktowym wierzchołku, tworząc piramidę. Ta druga wersja sprawdza się głównie w budynkach o kwadratowym zarysie.

Przy budowie altany w przydomowym ogródku najczęściej spotyka się właśnie rozwiązanie kopertowe. Decyduje o tym przede wszystkim proporcja boków altany zazwyczaj prostokątna podstawa wymusza zastosowanie połaci trapezowych na krótszych bokach i trójkątnych na dłuższych. W rezultacie powstaje elegancka forma, która doskonale komponuje się z zielenią ogrodu.

Przygotowanie i dobór drewna na elementy nośne

Przed przystąpieniem do cięcia jakichkolwiek elementów, warto poświęcić chwilę na dokładne rozplanowanie całej geometrii konstrukcji. Na tym etapie popełnione błędy będą później niezwykle trudne do naprawienia, a każdy milimetr odchyłki od pionu czy poziomu ma znaczenie dla szczelności całego pokrycia.

Dla altan ogrodowych o wymiarach do 4×4 metrów wystarczające będą krokwie wykonane z drewna sosnowego lub świerkowego o przekroju 5×15 cm. Przy większych rozpiętościach, sięgających 6 metrów, konieczne jest zastosowanie profili 6×16 cm lub wręcz 8×18 cm w przypadku planowanego obciążenia śniegiem sięgającego 150 kg/m². Normy europejskie Eurocode 1 precyzyjnie określają wartości obciążenia śniegiem w poszczególnych strefach klimatycznych Polski, co warto uwzględnić już na etapie projektowania.

Wilgotność drewna konstrukcyjnego nie powinna przekraczać 18%. Drewno zbyt mokre będzie pracować podczas schnięcia, powodując pękanie połączeń i wypaczanie się krokwi. Najlepiej zaopatrzyć się w tarcicę suszoną komorowo, oznaczoną klasą wytrzymałości C24 lub wyższą, która gwarantuje odpowiednią sztywność i odporność na obciążenia dynamiczne.

Montaż murłat i podstawowe połączenia ciesielskie

Murłata stanowi poziomy element wieńczący ściany altany, na którym opierają się końce krokwi narożnych i okapowych. Jej prawidłowy montaż determinuje stabilność całego układu, dlatego nawet przy niewielkim błędzie w poziomowaniu można spodziewać się problemów z luzami w późniejszych połączeniach.

Murłatę mocuje się do wieńca lub górnej belki ściennej za pomocą prętów gwintowanych FHS lub dybli stalowych, zagłębionych w betonie na głębokość minimum 15 cm. Rozstaw mocowań powinien wynosić od 80 do 120 cm, w zależności od przewidywanych obciążeń wiatrem. Warto pamiętać, że altana ogrodowa, mimo niewielkich rozmiarów, podlega tym samym przepisom dotyczącym odporności na oddziaływania klimatyczne co pełnowymiarowe obiekty budowlane.

Połączenia krokwi z murłatą realizuje się najczęściej poprzez zacios i wspornik lub przy użyciu metalowych łączników kątowych. Te drugie, wykonane ze stali ocynkowanej grubości 2-3 mm, oferują znacznie większą nośność niż tradycyjne połączenia ciesielskie, a ich montaż jest szybki i nie wymaga zaawansowanych umiejętności. Przy doborze łączników należy zwrócić uwagę na ich nośność charakterystyczną podawaną przez producenta.

System jętek i płatwi kalenicowej

Jętki to poziomebelki spinające przeciwległe krokwie, które zapobiegają ich rozchyleniu się pod wpływem obciążeń. W dachu czterospadowym ich rola jest szczególnie istotna, ponieważ siły rozpychające działają we wszystkich czterech kierunkach jednocześnie. Bez nich konstrukcja przypominałaby niestabilną piramidę, która przy pierwszym silniejszym podmuchu wiatru mogłaby się częściowo rozpaść.

Standardowo jętkę umieszcza się w 1/3 wysokości dachu od murłaty, licząc wzdłuż krokwi. W przypadku altan o rozpiętości przekraczającej 3,5 metra warto zastosować podwójną jętkę lub wzmocnić pojedynczą elementami skośnymi, tworząc konstrukcję przypominającą literę A. Przekrój jętki dobiera się na podstawie obliczeń statycznych, lecz przy altanowych zastosowaniach często wystarcza belka 4×12 cm.

Płatew kalenicowa w dachu czterospadowym to belka biegnąca przez całą długość kalenicy, na której opierają się końce krokwi pochyłych. W mniejszych altanach jej średnica może wynosić zaledwie 10-12 cm, lecz powinna być wystarczająca, aby przenieść wszystkie pionowe obciążenia z krokwi narożnych. Warto pamiętać, że płatew pracuje na zginanie, więc jej ugięcie w środku rozpiętości nie powinno przekraczać wartości L/300 zgodnie z wymogami normy PN-EN 1995-1-1.

Wpusty i kształtowanie połaci jak uzyskać idealny czworokątny dach

Kształtowanie wpustów to chyba najtrudniejszy etap budowy dach czterospadowego na altanie, wymagający zarówno precyzji pomiarowej, jak i wyobraźni przestrzennej. To tutaj spotykają się cztery połacie, a każdy błąd w kątach cięcia przekłada się na szczeliny i nierówne linie okapu. Wielu amatorów porzuca projekt właśnie na tym etapie, nie zdając sobie sprawy, że rozwiązanie jest blisko.

Wpust powstaje w miejscu przecięcia dwóch połaci dachowych, tworząc wewnętrzną krawędź odwadniającą. W dachu czterospadowym powstają dwa wpusty biegnące od kalenicy do okapu. Ich kąt otwarcia zależy bezpośrednio od kąta nachylenia połaci im bardziej stromy dach, tym ostrzejszy kąt wpustu. Specjaliści posługują się tutaj wzorami trygonometrycznymi lub gotowymi tablicami, które podają kąty cięcia w zależności od spadku.

Do wykonania wpustu stosuje się specjalne profile blaszane zwane koszami dachowymi. Ich szerokość wynosi zazwyczaj od 30 do 60 cm i zależy od przewidywanego natężenia przepływu wody. Profile wykonuje się z blachy ocynkowanej grubości 0,6-0,8 mm, a na ich powierzchnię nakłada się powłokę poliestrową w kolorze dopasowanym do pokrycia. Minimalny spadek wpustu powinien wynosić 2%, aby woda swobodnie spływała w kierunku rynny okapowej.

Dobór optymalnego kąta nachylenia połaci

Kąt nachylenia dach czterospadowego na altanie wpływa bezpośrednio na trzy kluczowe parametry: odporność na obciążenia śniegiem, skuteczność odprowadzania wody oraz ostateczny wygląd konstrukcji. Zbyt płaski dach będzie zatrzymywał wodę i liście, natomiast zbyt stromy może wyglądać nieproporcjonalnie w stosunku do niewielkiej altany.

Optymalny zakres dla altan drewnianych mieści się między 25 a 35 stopniami. Przy kącie 25° woda deszczowa spływa już wystarczająco szybko, a śnieg zsuwa się samodzielnie pod własnym ciężarem. Zwiększenie nachylenia do 35° poprawia szczelność, ale wymaga zastosowania wytrzymalszych krokwi ze względu na większe siły poziome działające na ściany. W rejonach o intensywnych opadach śniegu warto wybrać kąt bliższy górnej granicy, aby zminimalizować ryzyko przeciążenia konstrukcji zimą.

Przy wyznaczaniu kątów pomocny jest traser lub kątomierz stolarski, który pozwala precyzyjnie odmierzyć nachylenie w terenie. Warto jednak pamiętać, że kąt nachylenia mierzony na murłacie nie odpowiada kątowi cięcia końcówek krokwi ta różnica wynika z geometrii przestrzennej i wymaga odpowiednich obliczeń lub konsultacji ze specjalistą.

Wytyczanie osi konstrukcji i kontrola geometrii

Dokładne wytyczenie osi to etap, który wielu wykonawców traktuje po macoszemu, a potem ma kłopoty przy montażu pokrycia. Tymczasem wystarczy poświęcić kwadrans na sprawdzenie przekątnych i poziomów, aby uniknąć godzin przerabiania gotowych już elementów. W przypadku dach czterospadowego na altanie precyzja geometryczna przekłada się wprost na szczelność wpustów.

Przy budowie altany o wymiarach 3×4 metry różnica między przekątnymi nie powinna przekraczać 5 mm. Większa rozbieżność oznacza, że ściany nie są idealnie prostopadłe lub jedna z nich jest przesunięta względem drugiej. W takiej sytuacji krokwie będą musiały być przycinane pod różnymi kątami, co komplikuje całą konstrukcję i zwiększa ryzyko błędów.

Po wytyczeniu obrysu murłat warto sprawdzić poziom każdego z nich osobno oraz wzajemną wysokość. Minimalny spadek okapu, wynoszący zaledwie 1-2 cm na całej długości, jest często niewidoczny gołym okiem, ale ma istotne znaczenie dla prawidłowego odwodnienia. Do pomiarów najlepiej użyć niwelatora laserowego lub przynajmniej długiej poziomnicy wypełnionej cieczą.

Pokrycie dachowe na altanie wybór materiałów i montaż krok po kroku

Wybór pokrycia na dach czterospadowy altany to decyzja, która będzie wpływać na wygląd i trwałość konstrukcji przez długie lata. W przeciwieństwie do dachów domów jednorodzinnych, gdzie dominują ciężkie materiały jak dachówka ceramiczna czy cementowa, altany wymagają lżejszych rozwiązań. Każdy kilogram nadmiarem obciąża konstrukcję i zwiększa ryzyko odkształceń.

Najpopularniejsze materiały to blachodachówka, gont bitumiczny, papa termozgrzewalna oraz rozwiązania ekologiczne jak trzcina czy gont drewniany. Każde z nich ma swoje zalety i ograniczenia, które warto poznać przed finalnym wyborem. W przypadku altan w historycznych założeniach parkowych lub przy domach w stylu dworkowym doskonale sprawdzą się materiały naturalne, natomiast nowoczesne altany przy tarasach minimalistycznych willi lepiej komponują się z blachodachówką.

Przygotowanie podłoża pod różne typy pokryć

Jeszcze przed zakupem materiału warto sprawdzić, jakie podłoże będzie wymagane. Gont bitumiczny wymaga pełnego deskowania z desek o grubości 20-25 mm, które zapewnią równomierne podparcie dla każdego gontu. Blachodachówka natomiast może być montowana na łatach i kontrłatach tworzących szczelinę wentylacyjną, co znacząco zmniejsza zużycie drewna i przyspiesza prace.

Przy kącie nachylenia poniżej 20°, czyli przy płaskich dachach, konieczne jest zastosowanie pełnego poszycia z płyt MFP lub OSB grubości 12-15 mm zamiast tradycyjnego deskowania. Takie rozwiązanie gwarantuje szczelność nawet przy intensywnych opadach, ponieważ woda nie ma możliwości przedostania się przez szczeliny między deskami. Wymóg ten wynika z normy PN-EN 1991-1-3 dotyczącej obciążeń śniegiem i wiatrem.

Dla konstrukcji altan, które zazwyczaj nie są ogrzewane, szczególnie istotna jest paroizolacja od strony wewnętrznej. Folia paroizolacyjna montowana od spodu krokwi zapobiega kondensacji pary wodnej w warstwie ocieplenia lub w samej konstrukcji drewnianej. Bez niej wilgoć będzie się stopniowo gromadzić w drewnie, prowadząc do jego gnicia i utraty wytrzymałości mechanicznej.

Technika wentylacji i warstwy funkcjonalne

Wentylacja dachu czterospadowego na altanie różni się od rozwiązań stosowanych w domach jednorodzinnych głównie skalą, lecz zasada pozostaje identyczna. Powietrze musi swobodnie przepływać pod pokryciem, od okapu do kalenicy, odprowadzając wilgoć i regulując temperaturę. Bez odpowiedniego systemu wentylacyjnego nawet najdroższe pokrycie będzie przedwcześnie niszczeć.

Na płaskich dachach altan obowiązkowy jest układ dwóch warstw łat i kontrłat. Kontrłaty biegnące wzdłuż krokwi tworzą główną szczelinę wentylacyjną, do której dostęp powietrza realizuje się przez otwory w okapie. Minimalna wysokość szczeliny wentylacyjnej powinna wynosić 2,5 cm, lecz przy długości krokwi przekraczającej 4 metry warto zwiększyć ją do 4 cm. Praktyczną metodą jest zastosowanie kontrłat o przekroju 4×6 cm, co automatycznie zapewnia odpowiednią przestrzeń.

Otwory wlotowe w okapie powinny stanowić minimum 1/200 powierzchni dachu. Przy dachu o powierzchni 20 m² oznacza to otwory o łącznej powierzchni 0,1 m², co łatwo uzyskać instalując wentylacyjne listwy okapowe z fabrycznie wykonanymi szczelinami. Wylot powietrza realizuje się przez kalenicę wentylową lub specjalne kominki dachowe rozmieszczone w najwyższych punktach dachu.

Szczegóły wykończeniowe i obróbki blacharskie

Obróbki blacharskie to elementy, które najczęściej decydują ostatecznym wyglądzie dach czterospadowego na altanie. Profesjonalnie wykonane wpusty, okapy i obróbki przyścienne sprawiają, że nawet skomplikowana geometria czterech połaci prezentuje się elegancko i spójnie. Zaniedbane obróbki to natomiast recepta na przecieki i korozję połączeń.

Montaż pokrycia rozpoczyna się od ułożenia membrany wstępnego krycia, która pełni rolę dodatkowej warstwy uszczelniającej i chroni termoizolację przed wilgocią. Membranę układa się poziomo, z zakładem minimum 10 cm między pasami, mocując ją do krokwi zszywkami stalowymi lub kontrłatami. Kolejność montażu pokrycia zależy od jego rodzaju blachodachówkę montuje się od dołu do góry, a gonty bitumiczne od środka na boki, tworząc symetryczny wzór.

Narożniki wymagają zastosowania wiatrownic i obróbek koszowych, które kierują wodę z połaci trójkątnych w stronę głównych wpustów. Listwy wentylacyjne montowane wzdłuż krawędzi koszowych zapewniają swobodny dopływ powietrza do szczeliny wentylacyjnej i jednocześnie zabezpieczają krawędź cięcia przed podwiewaniem wiatru pod pokrycie. Ich prawidłowy montaż jest szczególnie istotny w regionach o silnych wiatrach, gdzie podciśnienie może powodować unoszenie arkuszy.

Każdy arkusz pokrycia musi być zamocowany odpowiednią liczbą wkrętów lub gwoździ, rozłożonych zgodnie z wytycznymi producenta. Zbyt mało mocowań oznacza ryzyko zerwania pokrycia podczas burzy, natomiast zbyt gęste rozmieszczenie może doprowadzić do pękania materiału podczas rozszerzania termicznego. Dla blachodachówki zasada jest prosta wkręty w dolną część fali, zawsze w miejscach styku z łatą, góra fali pozostaje wolna.

Wykończenie kalenicy to ostatni etap montażu pokrycia na dach czterospadowego na altanie. Gąsiorywentylacyjne montowane są na specjalnych wspornikach, pozostawiając szczelinę powietrzną na całej długości kalenicy. Przepływające powietrze wypływa przez szczeliny w gąsiorze, skutecznie odprowadzając wilgoć z warstwy wentylacyjnej. Zakład gąsiora powinien wynosić minimum 15 cm, a wszystkie połączenia uszczelnione taśmą dekarską lub kitem polimerowym odpornym na UV.

Okap wymaga zamontowania deski czołowej oraz obróbki blacharskiej zaginanej pod kątem odpowiadającym spadkowi dachu. Podsufitka, montowana od spodu konstrukcji okapu, chroni wnętrze szczeliny wentylacyjnej przed zawiewaniem liści i owadów. Warto zastosować siatkę ochronną o oczkach 4-5 mm, która skutecznie zatrzymuje zanieczyszczenia, nie utrudniając przepływu powietrza.

Alternatywą dla podsufitki są profile wentylacyjne z tworzywa sztucznego, wyposażone w fabryczną siatkę i maskownicę. Ich cena jest wyższa niż tradycyjnych desek, lecz znacznie przyspieszają montaż i gwarantują powtarzalność efektu. Przy altanach o skomplikowanej geometrii wpustów warto zdecydować się na profesjonalne obróbki wykonywane na zamówienie, które idealnie dopasują się do kształtu konstrukcji.

Jak zrobić dach czterospadowy na altanie pytania i odpowiedzi
