Jak zmierzyć okno do rolety dzień noc w kasecie bez błędów

Pięć milimetrów różnicy potrafi zepsuć cały montaż. Roleta w kasecie płaskiej nie wybacza niedokładności, a jej zwijanie wymaga tak precyzyjnego dopasowania do światła szyby, że nawet doświadczeni montażyści wracają do okna z miarką po trzy razy. Poniżej rozkładam temat pomiaru na czynniki pierwsze w sposób, którego próżno szukać w krótkich filmach instruktażowych, gdzie brakuje kontekstu, ostrzeżeń i wyjaśnienia fizyki działania mechanizmu.

• Narzędzia, których potrzebujesz do pomiaru okna
• Wymiary rolety dzień noc w kasecie: szerokość, wysokość, głębokość
• Najczęstsze błędy przy mierzeniu okna pod roletę kasetową
• Specyfika pomiaru rolety dzień i noc w kasecie płaskiej
• Kiedy wezwać fachowca do pomiaru
• Checklist pomiaru do skopiowania
• Jak uniknąć rozbieżności między pomiarem a gotową roletą
• Wpływ grubości tkaniny na wymiar kasety

Narzędzia, których potrzebujesz do pomiaru okna

Zanim sięgniesz po miarkę, poświęć chwilę na jej wybór, bo nie każda nadaje się do pracy przy oknie. Zwijana miarka krawiecka rozciąga się pod wpływem wilgoci i temperatury, a różnica nawet jednego milimetra na długości półtora metra potrafi przesunąć cały obraz wymiarów.

Potrzebujesz metalowej miarki zwijanej o długości co najmniej dwóch metrów, z wyraźnymi podziałkami co milimetr. Tani sznurek mierniczy odpada, ponieważ nie zachowuje kąta prostego przy odczycie. Dobrze sprawdza się również laserowy dalmierz, o ile okno nie ma głębokiej wnęki, w której wiązka mogłaby zgubić odbicie od szyby.

Poza miarą przygotuj ołówek, notes lub kartkę do szkicu, małą poziomicę oraz kawałek białego papieru. Papier wkładasz pod taśmę miarki w miejscu, gdzie szyba spotyka się z ramką, żeby uniknąć odczytu na ciemnej listwie przyszybowej, która zaniża wynik o jeden do dwóch milimetrów.

Taśma miernicza musi przylegać do szyby, nie do uszczelki. Uszczelka EPDM, popularna w oknach PCV, ma grubość od 3 do 6 mm, a odczytanie wymiaru od jej zewnętrznej krawędzi zawyża światło szyby i powoduje, że kaseta nie mieści się w luce między ramkami.

Przydaje się też telefon z aparatem, żeby udokumentować każdy pomiar. Po co? Bo przy trzech punktach szerokości i trzech punktach wysokości łatwo pomylić górę z dołem. Zdjęcie z oznaczeniami A1, A2, A3 rozwiązuje ten problem w trzy sekundy.

Na koniec warto mieć pod ręką tabelę tolerancji. Bez niej nawet perfekcyjny pomiar okaże się bezwartościowy, gdy producent oczekuje wymiaru brutto, a ty podajesz wymiar światła szyby zaniżony o trzy milimetry. Takie tabele zamieszczam w dalszej części tekstu.

Wymiary rolety dzień noc w kasecie: szerokość, wysokość, głębokość

Pomiar okna pod roletę dzień noc w kasecie to trzy wartości, nie dwie. Trzecia, czyli głębokość kasety, decyduje o tym, czy mechanizm w ogóle zmieści się nad oknem, a w przypadku rolet dzień i noc bywa o dwa milimetry większa niż przy klasycznych tkaninach zaciemniających.

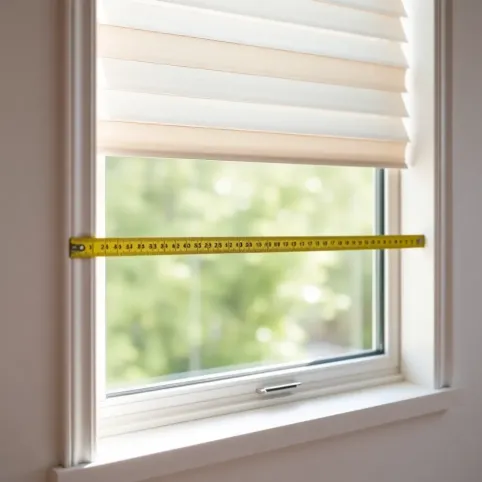

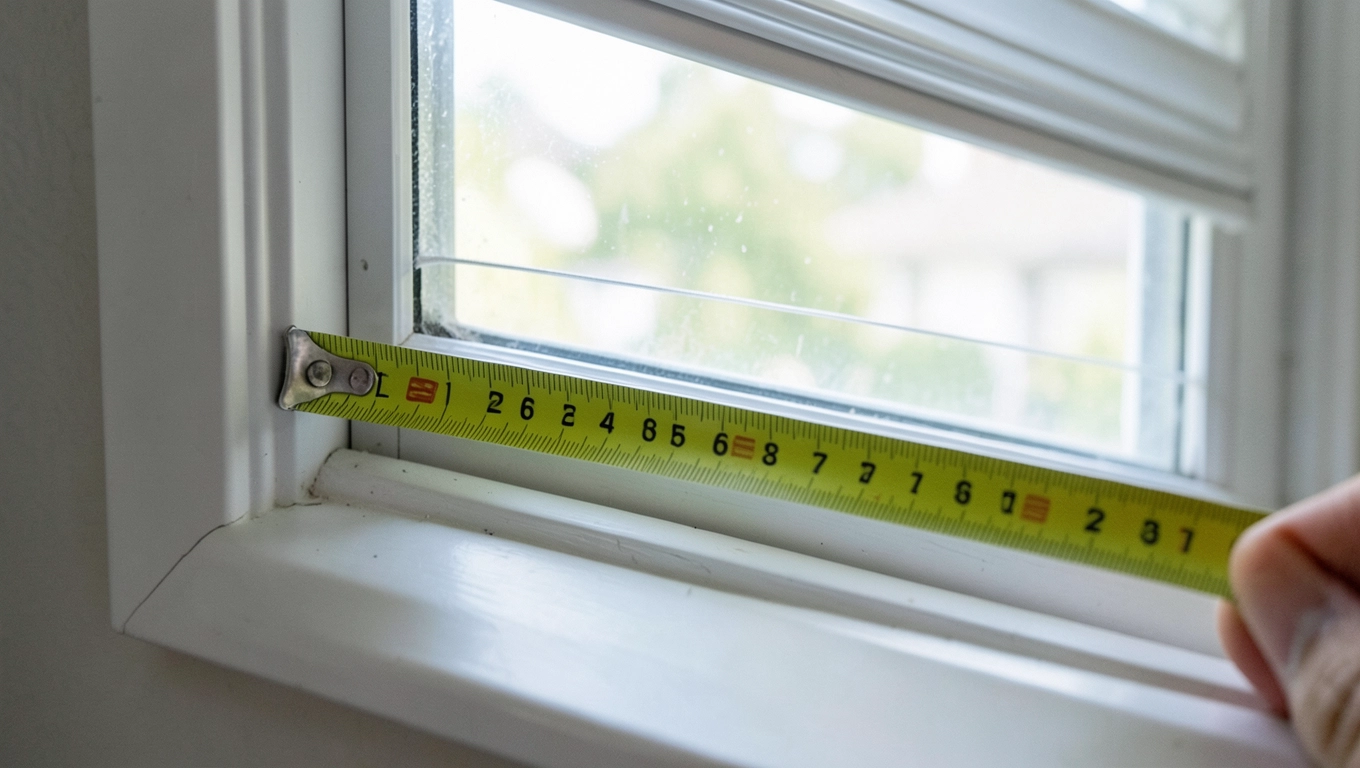

Zacznij od szerokości światła szyby. Mierz w trzech punktach: na górze, pośrodku i na dole, za każdym razem od wewnętrznej krawędzi jednej ramki do wewnętrznej krawędzi drugiej. W praktyce okna PCV mają rozbieżność do dwóch milimetrów między górą a dołem, a w drewnianych, narażonych na paczenie się ram, różnica przekracza nawet cztery milimetry.

Najmniejszy z trzech wyników przyjmujesz jako rzeczywistą szerokość światła szyby. To on stanowi punkt wyjścia dla dalszych obliczeń, ponieważ kaseta musi zmieścić się w najwęższym miejscu, inaczej roleta zacznie ocierać o ramkę przy każdym podnoszeniu.

Wysokość mierzysz analogicznie, w trzech punktach: po lewej, pośrodku i po prawej. Zwróć uwagę na listwę przyszybową w dolnej części okna, która bywa grubsza niż boczne. Jej pominięcie to częsta przyczyna sytuacji, w której roleta blokuje się przy opuszczaniu, a użytkownik szuka rozwiązania w internecie z hasłem „roleta zacina się przy dole".

Głębokość kasety i prowadnic

Głębokość kasety mierzysz od ściany lub od płaszczyzny ramy do wewnętrznej krawędzi prowadnicy. Wartość ta wpływa na to, czy kaseta zmieści się między górną krawędzią ramki a parapetem wewnętrznym, który w blokach z wielkiej płyty ma czasem tylko 18 mm wolnej przestrzeni.

Prowadnice płaskie, stosowane w roletach dzień noc, mają grubość od 9 do 13 mm w zależności od producenta. Zmierz tę wartość przed zakupem, bo kaseta o głębokości 14 mm nie zamontuje się w luce 12 mm, a wiercenie rowka w ramie PCV to już robota dla fachowca z odpowiednim frezem.

Schemat wymiarowania

Warto zapamiętać oznaczenia literowe, których używa większość producentów. A oznacza szerokość gotowej rolety wraz z kasetą, B wysokość od górnej krawędzi kasety do dolnej listwy obciążającej, a C głębokość kasety wraz z prowadnicami. Na szkicu okna zaznaczasz te trzy wartości z dokładnością do milimetra.

Przy oknie otwieranym do wewnątrz dochodzi jeszcze wymiar D, czyli odległość od szyby do klamki w pozycji otwartej. Bez tego wymiaru roleta może blokować klamkę w pozycji uchylnej, co w polskich realiach oznacza, że zimą okno zostaje zamknięte na stałe.

Tabela tolerancji dla różnych typów montażu

Najczęstsze błędy przy mierzeniu okna pod roletę kasetową

Błędy w pomiarach dzielą się na widoczne od razu i takie, które wychodzą na jaw dopiero przy trzecim użyciu rolety. Pierwsza kategoria psuje montaż, druga psuje nerwy.

Mierzenie po listwie przyszybowej zamiast po szybie to grzech główny. Listwa przyszybowa, inaczej szprosy, ma szerokość od 4 do 7 mm, a odczytanie wymiaru od jej zewnętrznej krawędzi zawyża światło szyby o tę właśnie wartość. Kaseta okazuje się wtedy szersza niż szczelina między listwami i nie da się jej wsunąć.

Pomiar tylko raz, w jednym punkcie, to drugi najczęstszy błąd. Nawet nowe okna PCV z profili takich jak Veka czy Aluprof wykazują tolerancję produkcyjną plus minus dwa milimetry na metr, a po dwóch latach eksploatacji rama może się nieco odkształcić pod wpływem temperatury.

Pomiar starej rolety jako wzoru to prosta droga do problemów. Tkanina poliestrowa rozciąga się pod wpływem ciepła, a po trzech latach użytkowania roleta bywa o pięć milimetrów węższa niż w dniu montażu. Stare wymiary nie nadają się jako odniesienie, nawet jeśli roleta wygląda na prostą.

Brak uwzględnienia klamki okiennej to błąd, który ujawnia się dopiero przy otwieraniu okna. Klamka w pozycji 90 stopni zajmuje od 35 do 50 mm przed ramą, a roleta zamontowana na skrzydle w tym samym miejscu blokuje mechanizm obrotu.

Nieuwzględnienie uszczelek to piąty błąd, szczególnie dotkliwy w oknach drewnianych. Uszczelka wrębowa w skrzydle ma grubość od 3 do 5 mm i przy dwóch stronach okna zabiera nawet 10 mm ze światła szyby. Roleta zamówiona na wymiar szyby bez uszczelki po prostu nie wpasuje się.

Zawsze mierz w trzech punktach i rób zdjęcie każdego odczytu. Po pięciu minutach pracy przy oknie pamięć co do tego, który wymiar był najmniejszy, bywa zawodna, a telefon nie kłamie.

Specyfika pomiaru rolety dzień i noc w kasecie płaskiej

Rolety dzień i noc różnią się od klasycznych nie tylko naprzemiennymi pasami tkaniny, ale też grubością zwijania. Mechanizm działania wymaga, żeby tkanina była prowadzona przez podwójny rząd prowadnic, a to oznacza większy obwód zwiniętego rulonu.

Standardowa tkanina zaciemniająca o grubości 0,3 mm po zwinięciu na rurce 25 mm zajmuje około 30 mm średnicy. Tkanina dzień i noc o grubości 0,7 mm z dwoma warstwami pasów zajmuje 38 do 42 mm, co przekłada się na kasetę szerszą o 8 do 12 mm.

Przy oknach o świetle szyby poniżej 400 mm różnica ta bywa decydująca. Kaseta o głębokości 14 mm sprawdza się przy klasycznej rolecie, ale przy dzień i noc potrzebuje minimum 18 mm, a w ofertach producentów wartości 20 mm są standardem.

Grubość tkaniny i jej wpływ na wymiar

Grubość tkaniny dzień i noc waha się od 0,5 mm w wersjach poliestrowych do 1,1 mm w wersjach z domieszką bawełny. Każda dziesiąta milimetra grubości przekłada się na około 2,5 mm dodatkowej średnicy rulonu, a ta z kolei na 5 mm dodatkowej szerokości kasety.

Przy wymiarowaniu okna pod roletę dzień noc w kasecie trzeba więc zapytać producenta o konkretną wartość grubości tkaniny z jego katalogu. Różnice między tkaninami tej samej nazwy, ale od różnych dostawców, sięgają 30 procent, a to zbyt dużo, żeby polegać na domysłach.

Prowadnice i ich rola w roletach dzień i noc

Prowadnice płaskie w roletach dzień i noc muszą utrzymywać naprzemienne pasy tkaniny w stałym ułożeniu. Dwie tkaniny przeplatają się w prowadnicy, a jeśli szczelina jest za wąska, pasy zaczynają się zawijać i roleta traci płynność ruchu.

Standardowa szczelina prowadnicy wynosi od 3,5 do 4,5 mm. Przy tkaninach z pasami szerszymi niż 50 mm warto wybrać prowadnicę o szczelinie 5 mm, a to znowu zwiększa grubość całego systemu o 1 do 2 mm po każdej stronie.

Porównanie trzech wariantów montażu

Kiedy wezwać fachowca do pomiaru

Niektóre sytuacje wykraczają poza zakres samodzielnego pomiaru, a ich przeoczenie kończy się zwrotem rolety albo, co gorsza, wierceniem otworów w złym miejscu. Zanim weźmiesz się za pomiar, oceń, czy Twoje okno nie należy do kategorii wymagających doświadczenia.

Okna o niestandardowych kształtach, takie jak łuki, trapezy czy trójkąty, wymagają szablonu z elastycznego materiału i przeliczenia wymiarów na kształt rolety po zwinięciu. Samodzielne przyłożenie miarki do łuku daje wynik obarczony błędem rzędu 5 do 10 mm, a tyle wystarczy, żeby roleta nie domykała się w narożnikach.

Okna z roletą zewnętrzną lub sterowaniem elektrycznym to drugi przypadek wymagający fachowca. Prowadnice rolety wewnętrznej mogą kolidować z obudową rolety zewnętrznej, a samodzielna ocena tej kolizji bez doświadczenia bywa zawodna. Fachowiec przyjeżdża z laserowym dalmierzem i szablonami, które pozwalają uniknąć pomyłki.

Brak możliwości otwarcia skrzydła okiennego, na przykład w wysokich kondygnacjach z oknami nieotwieranymi dla bezpieczeństwa, wymaga pomiaru przez szybę z użyciem specjalnych przyrządów. Zwykła miarka nie da rady, bo odległość od szyby do ramki wewnętrznej bywa różna w zależności od punktu pomiaru.

Norma PN-EN 13120 dotycząca osłon wewnętrznych podaje dopuszczalne tolerancje wymiarowe dla rolet, ale nie normuje samej procedury pomiarowej. Producenci stosują własne instrukcje, które są zgodne z ogólnymi zasadami tolerancji budowlanej określonymi w PN-ISO 3443-8.

Okna w budynkach zabytkowych i pod nadzorem konserwatora wymagają pomiaru w obecności osoby uprawnionej do oceny wpływu montażu na elementy historyczne. W takim przypadku samodzielny pomiar, nawet perfekcyjny, nie wystarczy, bo istotne są nie tylko wymiary, ale też sposób mocowania.

Okna z roletami zintegrowanymi, gdzie kaseta jest częścią konstrukcji okna już na etapie produkcji, wymagają pomiaru wyłącznie przez autoryzowanego przedstawiciela producenta okna. Wymiary są znormalizowane w ramach konkretnego systemu okiennego i nie podlegają indywidualnemu dostosowaniu.

Checklist pomiaru do skopiowania

• Miarka metalowa zwijana, minimum 2 m, podziałka co 1 mm
• Ołówek i kartka do szkicu z oznaczeniami A, B, C, D
• Poziomica mała do sprawdzenia pionu prowadnic
• Papier biały do podłożenia pod taśmę na ciemnych listwach
• Telefon z aparatem do dokumentacji każdego pomiaru
• Szerokość światła szyby: trzy pomiary, zapisz najmniejszy
• Wysokość światła szyby: trzy pomiary, zapisz najmniejszy
• Głębokość wnęki: pomiar od ściany do szyby w trzech punktach
• Odległość do klamki w pozycji otwartej: pomiar od szyby do końca klamki
• Sprawdzenie pionu i poziomu ościeżnicy za pomocą poziomicy
• Zdjęcie każdego punktu pomiaru z oznaczeniem literowym
• Wybrany typ montażu: ściana, skrzydło, wnęka, sufit
• Tabela tolerancji dla wybranego typu montażu wydrukowana lub zapisana w telefonie

Jak uniknąć rozbieżności między pomiarem a gotową roletą

Najczęstszym źródłem reklamacji w branży rolet wewnętrznych jest różnica między wymiarem złożonym w zamówieniu a wymiarem rzeczywistym okna. Różnica ta bierze się z dwóch powodów: błędu pomiarowego lub pominięcia tolerancji producenta.

Producenci rolet stosują tolerancję produkcyjną od plus minus 1 mm do plus minus 3 mm w zależności od materiału i rozmiaru. Tolerancja montażowa, czyli dopuszczalna różnica między wymiarem gotowej rolety a wymiarem okna, wynosi zwykle od 1 do 2 mm. Bez uwzględnienia obu wartości zamówiona roleta nie pasuje.

Przy montażu na ścianę stosujesz zasadę kasety szerszej o 20 do 40 mm od światła szyby. Przy montażu na skrzydło roleta jest węższa o 1 mm od światła szyby z uszczelkami. Przy montażie do wnęki roleta jest węższa o 2 do 3 mm od szerokości wnęki. Te trzy warianty obejmują 90 procent sytuacji w polskich mieszkaniach.

Jeśli producent udostępnia formularz zamówienia z własnymi oznaczeniami, użyj go zamiast opisywać wymiar słownie. Formularz eliminuje ryzyko nieporozumienia, a w razie reklamacji masz dowód, że wymiar został podany w formacie oczekiwanym przez producenta.

Wpływ grubości tkaniny na wymiar kasety

Tkaniny dzień i noc różnią się grubością w sposób, który przekłada się bezpośrednio na głębokość kasety. Tkanina o grubości 0,5 mm pozwala zmieścić zwój w kasecie 18 mm, tkanina 0,9 mm wymaga kasety 22 mm, a tkanina 1,1 mm z domieszką bawełny potrzebuje już 26 mm.

Ta ostatnia wartość dyskwalifikuje montaż w płytkich wnękach polskich bloków z wielkiej płyty, gdzie głębokość wnęki bywa mniejsza niż 25 mm. W takiej sytuacji jedyną opcją pozostaje montaż na ścianę z kasetą wystającą ponad ościeżnicę.

Przy wymiarowaniu warto poprosić producenta o próbkę tkaniny i zmierzyć jej grubość suwmiarką. Różnica między tkaniną z katalogu a próbką z magazynu sięga 0,1 do 0,2 mm, co w przeliczeniu na kasetę daje 2 do 4 mm, a te mogą przesądzić o powodzeniu montażu.

Zapas tolerancji na tkaninę dzień i noc powinien wynosić przynajmniej 5 mm na każdą stronę światła szyby. Mniejszy zapas powoduje, że roleta ociera o ramkę przy podnoszeniu, większa nie ma sensu, bo kaseta zaczyna wyglądać na za dużą w stosunku do okna.

Pomiar rolety dzień noc w kasecie zaczyna się od wyboru właściwej miarki, a kończy na uwzględnieniu tolerancji dla konkretnego typu montażu. Każdy etap tej ścieżki ma swoje pułapki, od listwy przyszybowej po grubość tkaniny, i każdy wymaga świadomej decyzji, nie domysłu.

Trzy pomiary w każdym kierunku, dokumentacja zdjęciowa i tabela tolerancji to trzy filary skutecznego pomiaru. Bez któregokolwiek z nich ryzyko błędu rośnie o rząd wielkości, a konsekwencje sięgają od wymiany rolety po uszkodzenie ramy okiennej.

Przy oknach niestandardowych, z roletami zewnętrznymi lub w budynkach zabytkowych pomiar warto powierzyć fachowcowi z odpowiednim oprzyrządowaniem. Koszt takiej usługi to zwykle od 150 do 300 zł, a oszczędza wielokrotnie wyższe wydatki na poprawki.

Roleta dzień i noc w kasecie płaskiej to rozwiązanie, które przy właściwym pomiarze służy bezawaryjnie przez 8 do 12 lat. Warto poświęcić te dwadzieścia minut na rzetelny pomiar, żeby potem zapomnieć o temacie na lata.

Źródła i odniesienia

PN-EN 13120:2014 norma europejska dotycząca osłon wewnętrznych, określająca wymagania bezpieczeństwa i tolerancje wymiarowe. Dokument dostępny w Polskim Komitecie Normalizacyjnym (pkn.pl).

PN-ISO 3443-8:1995 tolerancje budowlane, w tym dopuszczalne odchyłki wymiarowe w budownictwie mieszkaniowym.

Instrukcje producentów rolet kasetowych dostępne w katalogach technicznych renomowanych marek, obejmujące tabele tolerancji dla poszczególnych typów montażu.
