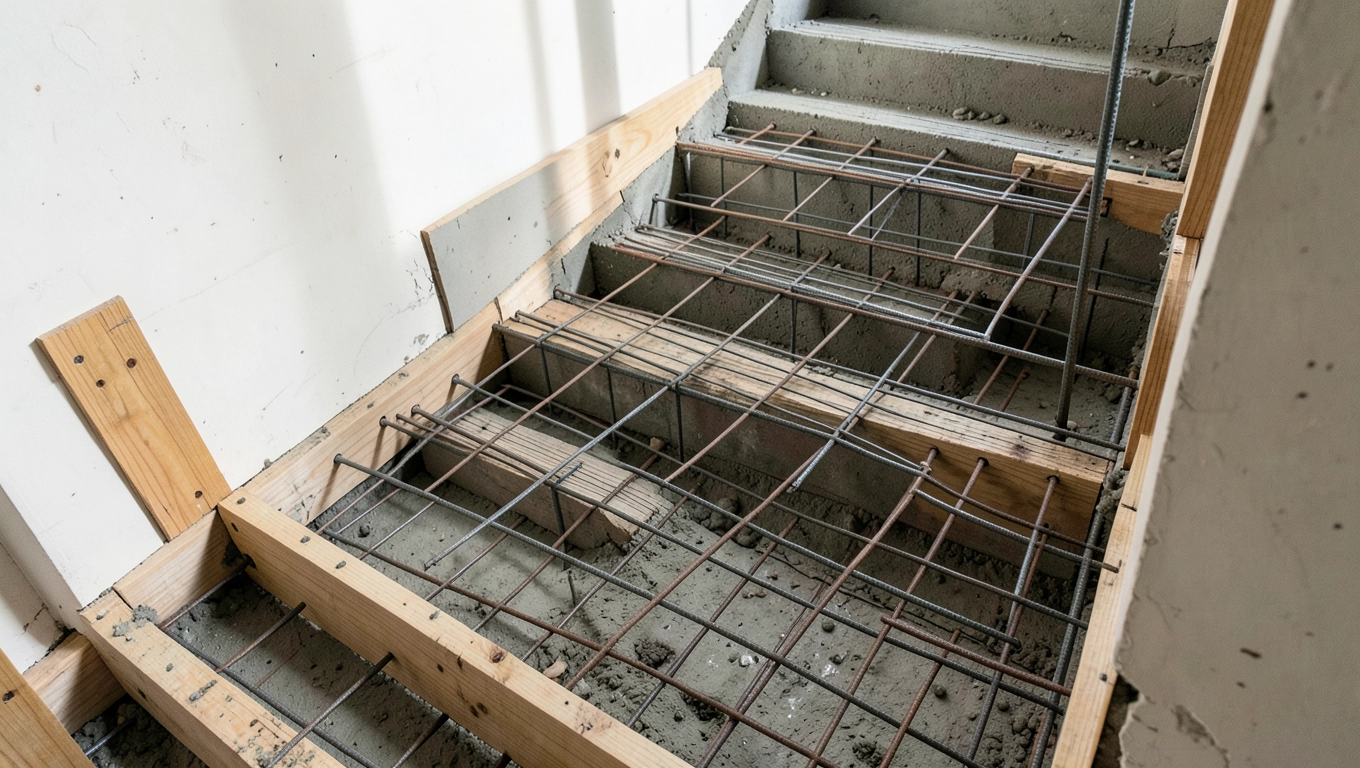

Jak zazbroić schody betonowe i uniknąć pęknięć

Betonowe schody bez odpowiedniego zbrojenia zaczynają rysować się w miejscach, gdzie beton pracuje na rozciąganie. Pęknięcia pojawiają się zwykle w strefie podstopnic, na łączeniu biegu ze spocznikiem albo wzdłuż krawędzi stopni. Zbrojenie nie jest więc opcją, lecz warunkiem trwałości całej konstrukcji, a błędy w jego rozmieszczeniu wychodzą na jaw po pierwszej zimie. Poniższy poradnik pokazuje, jak prawidłowo zazbroić schody żelbetowe, jakie pręty dobrać i gdzie dokładnie je umieścić, by uniknąć kosztownych poprawek.

• Jakie pręty zbrojeniowe wybrać do schodów
• Rozmieszczenie zbrojenia w schodach żelbetowych
• Najczęstsze błędy przy zazbrajaniu schodów
• Zbrojenie schodów zabiegowych i wspornikowych
• Kontrola jakości przed betonowaniem
• Kiedy warto skonsultować się z projektantem
• Porównanie rozwiązań materiałowych
• Najważniejsze liczby i wymiary w pigułce

Jakie pręty zbrojeniowe wybrać do schodów

Dobór stali zaczyna się od gatunku, a nie od średnicy. Do schodów żelbetowych stosuje się pręty ze stali klasy AIIIN (B500SP) lub AIII (B500A), zgodnie z normą PN-EN 10080. Różnica między nimi sprowadza się do ciągliwości: B500SP wytrzymuje większe odkształcenia przed zniszczeniem, co przy schodach ma znaczenie, bo element jest narażony na drgania i zmienne obciążenia użytkowe.

Średnica prętów głównych w typowych schodach wewnętrznych mieści się w przedziale 10-14 mm. Mniejsze wartości stosuje się przy wąskich biegach, większe przy szerokich lub przy schodach zewnętrznych narażonych na mróz. Ważniejsza od samej średnicy jest jednak klasa granicy plastyczności, bo to ona decyduje o tym, ile naprężeń pręt przejmie, zanim zacznie się odkształcać.

Strzemiona i pręty rozdzielcze wykonuje się zwykle ze stali gładkiej A0 (St3S) o średnicy 6-8 mm. Ich zadaniem nie jest przenoszenie głównych sił, lecz utrzymanie prętów głównych w zaprojektowanej pozycji w trakcie betonowania. Zbyt cienkie strzemiona odkształcają się pod ciężarem mokrego betonu i w konsekwencji zmieniają otulinę zbrojenia.

Przy zakupie warto sprawdzić, czy pręty mają widoczne oznaczenie producenta i numer normy. Stal bez certyfikatu potrafi mieć deklarowaną granicę plastyczności niższą nawet o 15%, co na etapie eksploatacji skutkuje rysami już przy obciążeniach niższych od obliczeniowych.

Kiedy nie używać stali gładkiej jako głównego zbrojenia? Nigdy w belkach, płytach i schodach. Stal A0 nie ma żeberek i nie uzyskuje pełnego współczynnika przyczepności z betonem, przez co wymaga dłuższych zakotwień. Na schodach oznacza to pręty wychodzące poza obrys elementu nawet o 30%, a to już utrudnia montaż i zwiększa ryzyko błędów wykonawczych.

Rozmieszczenie zbrojenia w schodach żelbetowych

Zbrojenie schodów płytowych rozkłada się inaczej niż w typowej belce. Siły rozciągające nie biegną wzdłuż osi biegu, lecz prostopadle do linii styku stopnia z podstopnicą, dlatego pręty główne układa się prostopadle do kierunku ruchu, a nie wzdłuż niego. To pierwszy błąd, jaki popełniają amatorzy przenoszący logikę zbrojenia belki stropowej.

W płycie biegowej pręty główne umieszcza się w dolnej warstwie, zachowując otulinę betonową minimum 25 mm od spodu. Rozstaw prętów nie powinien przekraczać 15 cm, a odległość od krawędzi bocznych 5 cm. Większy rozstaw osłabia strefę styku z policzkami schodów, mniejszy utrudnia zawibrowanie betonu i zwiększa ryzyko rakowatych ubytków przy deskowaniu.

W strefie spocznika zbrojenie się zagęszcza. Moment zginający zmienia tu znak, a płyta przechodzi z układu wspornikowego w belkowy, więc potrzebuje zarówno prętów dolnych, jak i górnych. Brak górnego zbrojenia nad spocznikiem to klasyczna przyczyna rys wklęsłych pojawiających się po kilku miesiącach użytkowania.

Pręty poprzeczne rozdzielcze w biegu układa się co 20-25 cm, a ich średnica (zwykle 8 mm) musi odpowiadać wymiarowi strzemion. Ich rolą jest stabilizacja szkieletu w trakcie betonowania i rozkład naprężeń lokalnych w strefie mocowania balustrady.

Otulina zbrojenia zależy od klasy ekspozycji betonu. Dla schodów wewnętrznych w suchym środowisku (klasa XC1) wystarczy 20-25 mm, ale już w garażu podziemnym (XC3) trzeba zwiększyć ją do 35 mm. Schody zewnętrzne, narażone na cykle zamrażania, wymagają otuliny 40-50 mm, co przekłada się na grubość płyty przy średnicy pręta 12 mm płyta biegowa nie powinna mieć mniej niż 140 mm.

Łączenie prętów na zakład wykonuje się tylko w strefach o małych naprężeniach. Zakład prętów głównych w środku biegu to poważny błąd, bo tam właśnie beton pracuje na rozciąganie i każdy niedoskonały zakład działa jak karb. Minimalna długość zakładu wynosi 40 średnic łączonego pręta, czyli dla średnicy 12 mm 480 mm, dla 14 mm 560 mm.

Najczęstsze błędy przy zazbrajaniu schodów

Brak prętów w strefie podstopnic to wada, która nie wychodzi na jaw od razu, lecz po roku lub dwóch eksploatacji. Stopień obciążony punktowo przez stopę zaczyna odspajać się od płyty biegowej wzdłuż linii styku, bo tam właśnie beton nie miał żadnego zbrojenia przejmującego siły ścinające.

Niedostateczna grubość otuliny skutkuje korozją prętów już po 8-12 latach. Rdza zwiększa objętość stali nawet sześciokrotnie, więc beton pokrywający pręt zaczyna odpryskiwać, odsłaniając kolejne odcinki zbrojenia. Efekt jest nieodwracalny i wymaga kosztownej naprawy, a czasem wymiany całego biegu.

Zbyt małe rozstawy strzemion w strefie oparcia schodów na stropie lub fundamencie powodują, że beton nie wypełnia przestrzeni między prętami. Pęcherzyki powietrza zostają zamknięte pod zbrojeniem i tworzą kanały wilgoci. W praktyce oznacza to lokalne plamy wilgoci po kilku tygodniach od zabetonowania.

Użycie stali z recyklingu lub prętów giętych na zimno bez kontrolowanego promienia to kolejna pułapka. Zbyt ostry gięt niszczy strukturę stali na powierzchni, a mikropęknięcia stają się ogniskami korozji. Minimalny promień gięcia wynosi 3 średnice pręta dla stali żebrowanej i 2,5 średnicy dla gładkiej.

Nie wolno spawać prętów zbrojeniowych bezpośrednio przy betonie bez wcześniejszego podgrzania. Spawanie łukowe w pobliżu mokrego betonu wywołuje lokalny wzrost temperatury do kilkuset stopni i odparowuje wodę z mieszanki, co skutkuje utratą wytrzymałości w promieniu kilkunastu centymetrów od spoiny.

Brak podkładek dystansowych między zbrojeniem a deskowaniem to z kolei błąd typowy dla pośpiechu. Bez podkładek pręty leżą bezpośrednio na szalunku, a po rozszalowaniu otulina wynosi 0 mm. Beton nie chroni stali, więc korozja zaczyna się już podczas dojrzewania.

Zbrojenie schodów zabiegowych i wspornikowych

Schody zabiegowe mają zmienną szerokość biegu, więc rozkład momentów zginających nie jest jednorodny. W najszerszej części biegu potrzeba więcej prętów niż przy wierzchołku, dlatego projektanci stosują zagęszczenie zbrojenia w strefie 1/3 długości od strony zewnętrznej. Pominięcie tej zasady prowadzi do rys ukośnych, charakterystycznych dla tego właśnie typu schodów.

Przy schodach wspornikowych zbrojenie główne kotwi się w wieńcu stropowym lub belce na długości co najmniej 60 średnic pręta. Wspornik nie ma podparcia dolnego, więc całe obciążenie przenosi się przez zakotwienie. Skrócenie zakotwienia choćby o 20 cm powoduje obrót biegu i powstanie rysy przy krawędzi.

Balustrada stalowa mocowana przez spawanie bezpośrednio do prętów zbrojeniowych to częsty błąd wykonawczy. Spaw zmienia strukturę stali i tworzy ognisko korozji w miejscu, gdzie trudno wykonać jakąkolwiek naprawę. Prawidłowe rozwiązanie przewiduje kotwy mechaniczne osadzane w betonie po rozszalowaniu.

Grubość płyty w schodach zabiegowych powinna wynikać z obliczeń statycznych, a nie z przyzwyczajenia. Standardowe 120 mm wystarcza dla biegów o rozpiętości do 3 m, ale przy większych wysięgach trzeba ją zwiększyć do 150-180 mm, co oznacza konieczność ponownego sprawdzenia zbrojenia i otuliny.

Kontrola jakości przed betonowaniem

Odbiór zbrojenia przed zalaniem betonem to moment, w którym wykrywa się większość błędów wykonawczych. Sprawdza się średnicę prętów, ich rozstaw, otulinę, długość zakładów i sposób mocowania strzemion. Inspekcja powinna być udokumentowana wpisem do dziennika budowy, bo bez tego ewentualne spory z wykonawcą stają się trudne do rozstrzygnięcia.

Pręty pokryte rdzą nalotową nie wymagają czyszczenia, ale gruba warstwa rdzy łuskowatej już tak. Łuska zmniejsza przyczepność stali do betonu nawet o 40%, więc przed montażem pręty należy przetrzeć szczotką drucianą lub przepuścić przez łamacz rdzy. Całkowitego piaskowania nie wymaga się nawet przy znaczącej korozji, o ile zachowany zostaje przekrój nominalny pręta.

Zwilżenie zbrojenia wodą tuż przed betonowaniem poprawia przyczepność początkową i zmniejsza ryzyko powstawania raków. Suche pręty wchłaniają wodę z mieszanki betonowej, co w bezpośrednim otoczeniu stali obniża stosunek w/c i powoduje nierównomierne wiązanie.

Kiedy warto skonsultować się z projektantem

Każdy schemat zbrojenia pochodzący z internetu traktuje typowe, powtarzalne sytuacje. Schody w budynku z pęknięciami na ścianach, nietypową geometrią lub obciążone dodatkowo (np. przez transport mebli na wyższe kondygnacje) wymagają indywidualnego obliczenia. Moment zginający w biegu wspornikowym o wysięgu 1,8 m przy obciążeniu użytkowym 3 kN/m² wynosi ponad 8 kNm, a takiej wartości nie pokryje standardowe zbrojenie 10 mm co 15 cm.

Adaptacja gotowego projektu domu do zmienionej lokalizacji schodów to drugi przypadek, w którym konsultacja z uprawnionym projektantem (specjalność konstrukcyjna) staje się obowiązkowa. Zmiana kierunku biegu o 90° zmienia rozkład sił i wymaga ponownego obliczenia, nawet jeśli sam bieg ma identyczne wymiary jak w projekcie oryginalnym.

Kupno mieszkania lub domu z rynku wtórnego z istniejącymi schodami bez dokumentacji projektowej to sytuacja, w której warto zlecić ekspertyzę konstrukcyjną. Oględziny makroskopowe (sprawdzenie rys, ugięć, stanu otuliny) pozwalają ocenić, czy zbrojenie zostało wykonane prawidłowo, czy wymaga wzmocnienia lub wymiany.

Zgodnie z Prawem budowlanym (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) roboty zbrojarskie zaliczane są do robót konstrukcyjnych i wymagają kierownika budowy z uprawnieniami oraz wpisu w dzienniku budowy przed przystąpieniem do betonowania.

Porównanie rozwiązań materiałowych

Poza klasyczną stalą zbrojeniową na rynku pojawiają się rozwiązania alternatywne, głównie dla schodów o mniejszym obciążeniu. Poniższe zestawienie pokazuje, kiedy warto rozważyć każdą z opcji i jakie ograniczenia się z nią wiążą.

Stal nierdzewna sprawdza się w schodach zewnętrznych narażonych na chlorki, szczególnie w strefie nadmorskiej lub przy basenach. Jej koszt jest jednak trzy- do pięciokrotnie wyższy niż stali zwykłej, więc zastosowanie w domu jednorodzinnym rzadko znajduje uzasadnienie ekonomiczne.

Pręty kompozytowe GFRP z włókna szklanego trafiają do projektów remontowych, gdzie ważna jest niska masa własna (80% lżejsze od stali) oraz brak ryzyka korozji. Nie wolno ich jednak wyginać na budowie, więc wszelkie kształty trzeba zamawiać u producenta razem z obliczeniami statycznymi. W warunkach domowych to rozwiązanie bardziej teoretyczne niż praktyczne.

Kiedy nie stosować stali ocynkowanej ogniowo? W środowisku silnie zasadowym (beton z cementem wysokoalkalicznym) warstwa cynku reaguje z wodorotlenkiem wapnia i tworzy pęcherzyki wodorowe na granicy faz. Po kilku latach otulina odspaja się od pręta mimo braku korozji samej stali.

Najważniejsze liczby i wymiary w pigułce

Zanim przejdzie się do betonowania, warto mieć pod ręką zestawienie parametrów, które kontroluje się najczęściej. Poniższe wartości wynikają z normy PN-EN 1992-1-1 (Eurokod 2) oraz krajowego załącznika krajowego do tego dokumentu.

Prawidłowe zazbrojenie schodów wymaga trzech rzeczy: właściwego doboru stali (B500SP lub B500A), zachowania otuliny adekwatnej do klasy ekspozycji i rozmieszczenia prętów głównych prostopadle do kierunku biegu. Kontrola przed betonowaniem obejmuje średnicę, rozstaw, otulinę i długość zakładów, a każdy błąd wychodzi na jaw dopiero po usunięciu szalunku albo po pierwszej zimie, kiedy naprawa kosztuje kilkakrotnie więcej niż poprawki na etapie montażu zbrojenia.

Schody wspornikowe i zabiegowe wymagają indywidualnego projektu, bo ich geometria zmienia rozkład momentów. W takich przypadkach warto skorzystać z pomocy konstruktora z uprawnieniami, nawet jeśli pozostałe elementy domu opierają się na typowym projekcie katalogowym.

Źródła danych i norm: PN-EN 1992-1-1 (Eurokod 2), PN-EN 10080 (stal zbrojeniowa), PN-EN 206+A2 (beton), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065), Prawo budowlane (Dz.U. 1994 nr 89 poz. 414). Pomocniczo: serwis SNB (standardybudowlane.pl) oraz ITB (instytut Techniki Budowlanej, itb.pl).
