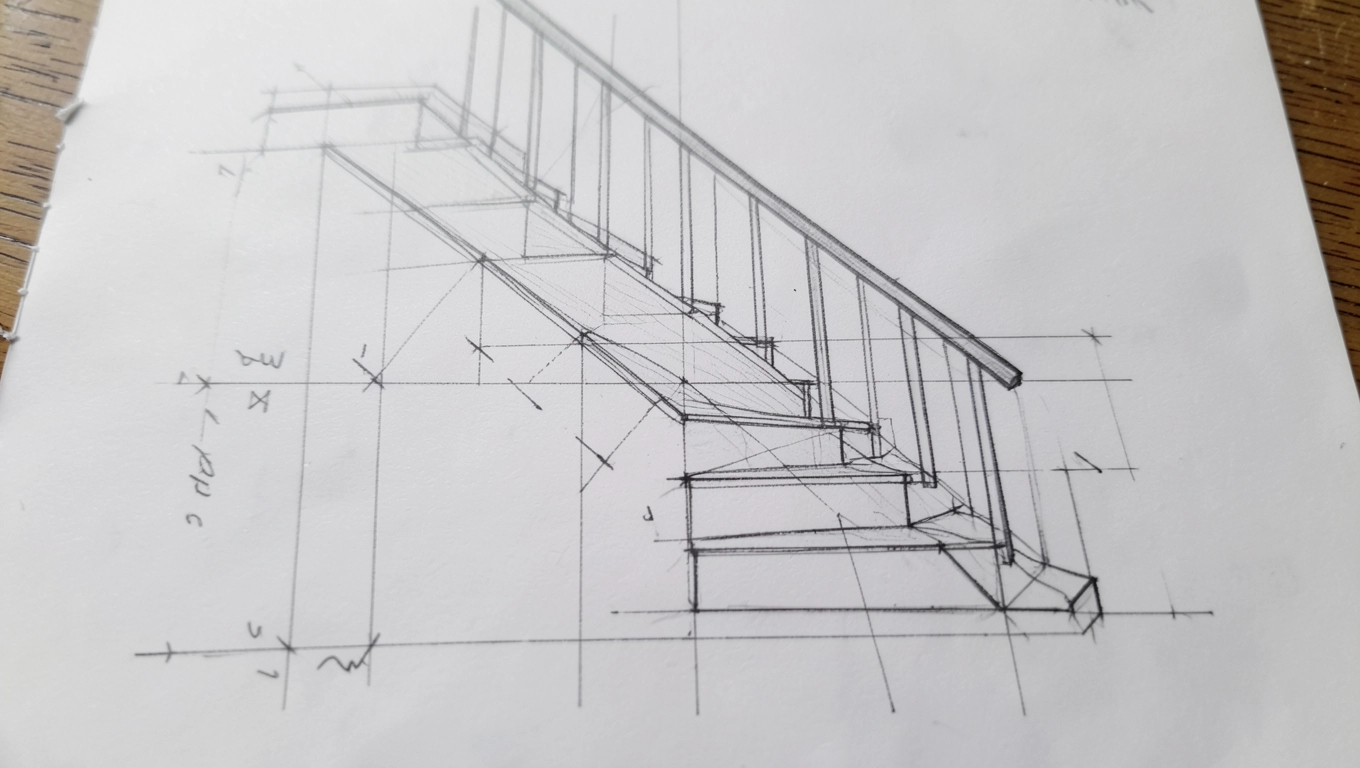

Jak wyrysować schody bez błędu, krok po kroku

Samodzielne wyrysowanie schodów to nie czarna magia, tylko konkretna procedura, którą da się opanować w jeden weekend. Wystarczy miarka laserowa, ołówek, kartka milimetrowa i świadomość trzech normatywnych wielkości: wysokości stopnia, jego głębokości oraz szerokości biegu. Kto pominie którykolwiek z tych parametrów, ten w najlepszym razie zbuduje schody niewygodne, a w najgorszym będzie musiał wracać do projektu po wylaniu wylewek albo po zamontowaniu balustrady. W dalszych częściach tekstu znajdziesz zarówno wzór Blondela z przykładem liczbowym, jak i listę błędów, przez które inwestorzy tracą tysiące złotych na poprawkach.

• Potrzebne narzędzia i pomiary wyjściowe
• Wzór Blondela w praktyce na rysunku schodów
• Kąt nachylenia i proporcje stopni na szkicu
• Najczęstsze błędy przy wyrysowywaniu schodów

Potrzebne narzędzia i pomiary wyjściowe

Zanim sięgniesz po ołówek, zgromadź wszystko, co może przydać się przy rysowaniu. Miarka laserowa o zasięgu co najmniej 20 m gwarantuje powtarzalność odczytu, czego zwykła zwijana taśma nie zapewnia przy dłuższych celach. Poziomica dwumetrowa przyda się do sprawdzenia, czy strop nie ugina się w stronę otworu to drobny detal, który potrafi zepsuć symetrię całego biegu.

Pomiarów nigdy nie wykonuj w pojedynkę, jeśli schody sięgają powyżej 3 metrów. Druga osoba trzyma lustro lub taśmę, dzięki czemu unikniesz błędu odczytu o 2-3 centymetry, który przy ośmiu stopniach zamieni się w nierówną różnicę wysokości. Warto też zaopatrzyć się w notatnik z podziałką, kalkulator z funkcją pierwiastkowania (przydaje się przy przeliczaniu przekątnej) oraz kątownik stolarski 90°.

Co mierzyć, zanim weźmiesz się za szkic

Pierwszym wymiarem jest wysokość od podłogi dolnej kondygnacji do podłogi górnej, mierzona w miejscu planowanego biegu. Robisz to po zakończeniu wylewek i przed układaniem parkietu lub paneli, ponieważ każda warstwa wykończeniowa zmienia tę wartość o 1,5-3 cm. Drugi wymiar to grubość stropu od spodu surowego do wierzchu wylewki bo od niego zależy minimalna wysokość prześwitu nad głową użytkownika.

Trzecim parametrem pozostaje długość i szerokość otworu w stropie, czyli tzw. wylazu. Mierzy się go prostopadle do kierunku biegu i równolegle, z dokładnością do milimetra, ponieważ nawet centymetr różnicy potrafi wymusić zmianę liczby stopni. Czwartym jest dostępna długość biegu na dolnej kondygnacji, bo schody zabiegowe potrzebują więcej miejsca niż proste, a kręcone w ogóle nie dają się wpisać w wąski prostokąt.

Po pobraniu wymiarów odczekaj kilkanaście minut i powtórz pomiary jeśli wyniki są identyczne, możesz przejść do obliczeń. Rozbieżność rzędu 1-2 cm sygnalizuje, że strop jest nierówny lub miarka została źle wyzerowana; wtedy lepiej sprawdzić wszystko od nowa, niż budować schody na fałszywych danych.

Wzór Blondela w praktyce na rysunku schodów

Wzór Blondela, czyli 2h + s = 60-65 cm, to najprostsze narzędzie doboru komfortowej proporcji między wysokością stopnia (h) a jego głębokością (s). Reguła powstała w XVII wieku, ale przetrwała próbę czasu, ponieważ odzwierciedla średnią długość kroku dorosłego człowieka, wynoszącą ok. 63 cm. Gdy suma dwóch wysokości i jednej głębokości wpada w ten przedział, stopnie „samo się wchodzi", bez konieczności myślenia o każdym kroku.

Przykład liczbowy dla kondygnacji 290 cm

Załóżmy, że wysokość podłoga-podłoga wynosi 290 cm, a grubość wylewki wraz z panelem 2 cm po każdej stronie. Łączna wysokość do pokonania to 294 cm. Dzieląc ją przez wstępnie założone 17 cm wysokości stopnia, otrzymujesz 17,29 czyli 18 stopni po 16,33 cm albo 17 stopni po 17,29 cm. Sprawdźmy wariant z 17 stopniami, bo parzysta liczba ułatwia późniejsze wykończenie policzków.

Głębokość stopnia wyliczasz z przekształconego wzoru Blondela: s = 63 2h. Dla h = 17,29 cm wychodzi s = 63 34,58 = 28,42 cm, czyli po zaokrągleniu 28 cm. Taki wynik mieści się w normie PN-EN 1991-1-1 dla budynków mieszkalnych, gdzie głębokość stałych stopni powinna wynosić co najmniej 25 cm, a wysokość nie więcej niż 19 cm. Łączna długość biegu wyniesie wtedy 16 × 28 = 448 cm, co łatwo sprawdzisz na rysunku miarą kreskową.

Przenoszenie obliczeń na papier milimetrowy

Na kartce milimetrowej ustawiasz dwie prostopadłe osie: pionową (wysokość) i poziomą (długość biegu). W skali 1:10 jeden centymetr na papierze odpowiada dziesięciu centymetrom w realu to wygodne, bo łatwo nanosić poprawki. Zaznaczasz punkty odpowiadające wysokości kolejnych stopni, łącząc je linią biegu, a od niej odkładasz prostopadłe odcinki o długości jednego stopnia.

Dolny stopień rysujesz zawsze o jeden centymetr niżej niż linia posadzki, bo jego krawędź będzie licowana z podłogą. Analogicznie górny stopień kończy się na poziomie wykończonej podłogi górnej kondygnacji, a nie na surowym stropie. Jeśli pominiesz ten detal, po montażu okaże się, że pierwszy albo ostatni stopień „uciekają" o wartość warstwy wykończeniowej, a biegi nie dochodzą do siebie.

Kąt nachylenia i proporcje stopni na szkicu

Kąt nachylenia biegu wynika z relacji między wysokością a długością rzutu poziomego, wyrażonej funkcją arcus tangens. Dla typowych schodów mieszkalnych mieści się on między 30 a 37 stopniami, co odpowiada komfortowi wchodzenia bez wysiłku i bez efektu „zejścia do piwnicy". Poniżej 30 stopni biegi zaczynają zajmować zbyt wiele miejsca, powyżej 42 wchodzenie wymaga już trzymania się balustrady.

Wpływ kąta na głębokość stopnia

Przy stałej wysokości kondygnacji zwiększenie kąta o 5 stopni wymusza skrócenie głębokości stopnia o ok. 3-4 cm, ponieważ iloczyn wysokości i liczby stopni musi zamykać się w tej samej kwocie. Dlatego projektanci wolą obniżać kąt, nawet kosztem dłuższego biegu, niż ryzykować zbyt płytki stopień, na którym stopnie użytkownika nie mieszczą się w całości. Norma PN-EN 1991-1-1 dopuszcza minimalną głębokość 22 cm w budynkach prywatnych, ale poniżej 25 cm komfort gwałtownie spada.

Jak zaznaczyć kąt na szkicu

Linia biegu prostopadła do lica stopni wyznacza kierunek, w którym mierzysz kąt nachylenia. Kątownikiem przykładasz go do tej linii i odczytujesz wartość proste narzędzie, ale skuteczne. Na rysunku złożonym zaznacz kąt łukiem od linii poziomej do lica pierwszego stopnia, a obok wpisz wartość w stopniach. Taki zapis ułatwia późniejszą weryfikację z projektantem lub kierownikiem budowy.

Najczęstsze błędy przy wyrysowywaniu schodów

Najdroższy błąd to pomiar wysokości „na oko" jeszcze przed wylewkami, a potem rysowanie schodów na podstawie tej notatki. Różnica między wylewką a panelem potrafi wynieść 3-5 cm, czyli przy 17 stopniach oznacza przesunięcie górnego stopnia o całą długość stopy dorosłego człowieka. Skutkiem jest schodek inny niż pozostałe albo konieczność podkuwania policzka, co na etapie montażu kosztuje od kilkuset do kilku tysięcy złotych.

Siedem pułapek, które kosztują fortunę

Pomijanie grubości wykończenia podłogi to numer jeden. Numer dwa błędna liczba stopni wynikająca z niedokładnego podziału wysokości. Numer trzy nierówna wysokość pierwszego lub ostatniego stopnia, bo rysownik zapomniał o warstwie podłogi. Cztery zbyt wąski bieg poniżej 80 cm, co od razu przekreśla wygodne mijanie się dwóch osób. Pięć brak sprawdzenia minimalnej wysokości prześwitu nad głową, która w polskich przepisach (Dz.U. 2022, poz. 1225, § 193) wynosi co najmniej 205 cm.

Sześć rysowanie schodów zabiegowych bez uwzględnienia promienia skrętu, przez co stopnie klinowe wychodzą w narożniku albo zbyt wąskie, albo zbyt głębokie. Siedem bagatelizowanie tolerancji drewna, które w pierwszym sezonie grzewczym potrafi skurczyć się o 2-3 mm na każdym stopniu. Ten ostatni błąd objawia się skrzypieniem i szczelinami między policzkiem a stopniem, a jego naprawa wymaga demontażu wykończenia.

Przy schodach zabiegowych i kręconych tolerancja błędu jest mniejsza niż przy prostych jedna pomyłka w klinie potrafi zaburzyć symetrię całego zwoju. W takiej sytuacji konsultacja z projektantem jest tańsza niż rozbiórka.

Kiedy samodzielne wyrysowanie schodów nie wystarczy

Mały otwór stropowy poniżej 80 cm szerokości, schody zabiegowe z wachlarzem klinowym, biegi łamane z trzema lub więcej zmianami kierunku, a także konstrukcje wspornikowe (konsolowe) wymagają obliczeń statycznych i programu CAD. W takich przypadkach samodzielny szkic na milimetrowym papierze przestaje wystarczać, bo każdy klin różni się wymiarem od pozostałych i musi być rozmieszczony według ściśle określonej reguły geometrycznej.

Dobrym zwyczajem jest wyrysowanie schodów w dwóch rzutach: z boku (profil biegu) i z góry (rzut na plan pomieszczenia). To jedyny sposób, by wychwycić kolizje z ościeżnicą drzwi, kaloryferem czy słupem konstrukcyjnym jeszcze przed zakupem drewna.

Ostatnia kontrola przed oddaniem rysunku

Sprawdź sumę wszystkich wysokości stopni musi równać się wysokości podłoga-podłoga z dokładnością do milimetra. Sprawdź głębokość pierwszego i ostatniego stopnia bywa inna niż pozostałych, jeśli rysownik próbuje „domknąć" długość biegu. Sprawdź minimalny prześwit nad głową, odmierzając pion 205 cm od lica stopnia do spodu stropu w najniższym punkcie. Sprawdź szerokość biegu w świetle policzków, nie od ściany do ściany bo ściany często nie są prostopadłe.

Po naniesieniu poprawek możesz odrysować finalną wersję na kalce technicznej lub wyeksportować plik do formatu PDF. Tak przygotowany rysunek wystarczy przekazać stolarzowi albo wgrać do aplikacji typu StairCon, która zweryfikuje zgodność z normą PN-EN 1991-1-1 i rozłoży każdy stopień na wymiar roboczy.

Każdy rysunek wykonany na własną rękę traktuj jako wersję roboczą. Ostateczną dokumentację powinien podpisać projektant z uprawnieniami, bo bez tego schody drewniane nie przejdą odbioru budowlanego.

Źródła danych i przepisy: PN-EN 1991-1-1 (Eurokod 1 oddziaływania na konstrukcje), Dz.U. 2022 poz. 1225 (§ 193 warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie), wzór Blondela opisany w „Traité de l'Échelle" (1672). Polskie normy i rozporządzenia dostępne są w serwisie isap.sejm.gov.pl oraz w wyszukiwarce Polskiego Komitetu Normalizacyjnego (pkn.pl).
