Jak przedłużyć dach kopertowy i nie zepsuć okapu

Okap dachu kopertowego: wymiary, które naprawdę działają

Za krótki okap przy dachu kopertowym to jedna z najdroższych pomyłek, jakie można popełnić na etapie konstrukcji. Woda kapie na elewację, ściany ciemnieją, a po trzech zimach tynk zaczyna się łuszczyć. Prawidłowo zaprojektowany okap chroni fasadę przed zacinającym deszczem, reguluje wentylację połaci i pozwala zamontować rynny w taki sposób, by woda odpływała minimum 30 cm od ściany. To nie kwestia estetyki, lecz fizyki budowli: każdy centymetr wypustu zmienia trajektorię spadającej kropli.

• Okap dachu kopertowego: wymiary, które naprawdę działają
• Krokwie nadrzędne i wypust okapu: solidny fundament przedłużenia
• Podsuwfitka, kontrłaty i rynny: wykończenie wydłużonego okapu
• Najczęstsze błędy przy przedłużaniu dachu kopertowego

Polskie warunki klimatyczne wymuszają konkretne wartości minimalne. Zgodnie z normą PN-EN 1991-1-3 oraz wytycznymi ITB, przy dachach bez rynien okap powinien wynosić przynajmniej 30-50 cm, a przy dachach z rynnami 50-90 cm. Wartości te wynikają z rocznej sumy opadów wynoszącej średnio 600-800 mm/m² w centralnej Polsce i konieczności odsunięcia strumienia wody od lica ściany. Dach kopertowy, ze względu na cztery połacie, narażony jest na zawirowania wiatru w narożnikach, dlatego jego okap projektuje się zazwyczaj o 10-15 cm dłuższy niż przy dachu dwuspadowym.

Przedłużenie dachu kopertowego o 20 cm ponad normę często rozwiązuje problem zacieków bez dodatkowych kosztów, ponieważ większość dekarzy i tak montuje deski czołowe na zakładkę.

Kluczowy parametr to kąt nachylenia połaci. Przy spadku 22-30° okap może być krótszy, bo woda spływa szybciej. Przy kącie 12-20° wypust musi być dłuższy o 15-20%, ponieważ krople wolniej opuszczają krawędź i wiatr łatwiej je zawraca. Im bardziej płaski dach, tym większe ryzyko cofania się wody pod pokrycie, dlatego dolna krawędź wymaga szczelnego podsufitkowania.

Przy domach szkieletowych, gdzie ściana zewnętrzna stanowi jednocześnie podparcie dla krokwi, okap formuje się często jako wysunięcie krokwi poza obrys muru o 60-90 cm. Taki wypust pełni podwójną funkcję: osłania taras lub strefę wejściową oraz chroni warstwę izolacji przed UV i deszczem. Wartość 60 cm przyjmuje się jako minimum dla ochrony elewacji, a 90 cm jako optimum przy braku rynien.

Dlaczego wymiar okapu decyduje o trwałości elewacji

Mechanizm jest prosty: woda spływająca z połaci przyspiesza grawitacyjnie i na krawędzi okapu uzyskuje prędkość około 2-3 m/s. Bez odpowiedniego wypustu kropla uderza w tynk w odległości zaledwie 5-10 cm od krawędzi dachu. Każde kolejne uderzenie wypłukuje spoiwo z warstwy wierzchniej. Po 200 cyklach zamarzania tynk zaczyna pękać, ponieważ woda w mikropęknięciach zwiększa objętość o 9% przy zamarzaniu.

Rozwiązaniem nie jest grubsza warstwa tynku, lecz fizyczne odsunięcie strumienia. Okap o długości 70 cm przy kącie 30° kieruje wodę na odległość 40-50 cm od ściany, co w połączeniu z rynną daje łączny bufor 70-80 cm. Taka wartość uwzględnia podmuch wiatru do 10 m/s, który potrafi cofnąć krople pod okap.

Kiedy okap może być krótszy

Istnieją sytuacje, w których skrócenie okapu jest akceptowalne. Pierwsza to montaż systemu rynien podwieszanych z osłoną krawędziową - blacha powlekana odprowadza wodę precyzyjnie do rynny i nie wymaga dużego wypustu. Druga to dachy z membraną PVC lub EPDM, gdzie krawędź jest szczelnie zamknięta profilem aluminiowym, a okap staje się jedynie dekoracyjnym elementem. Trzecia to budynki z elewacją wentylowaną z kamienia lub kompozytu, gdzie zacieki nie uszkadzają materiału.

Minimalny okap w domach pasywnych wynosi 45 cm ze względu na konieczność zachowania ciągłości izolacji termicznej przy krawędzi. Zbyt krótki wypust wymusza cieńszą warstwę wełny na skraju, co prowadzi do mostków termicznych i kondensacji pary wodnej. Zgodnie z Warunkami Technicznymi (Dz.U. 2022 poz. 1225, § 328) współczynnik U na krawędzi stropu nie może przekraczać 0,18 W/m²K, co przy wełnie λ=0,035 W/mK wymaga minimum 19 cm izolacji. Okap o długości 50 cm pozwala ułożyć ciągłą warstwę bez przerwania.

Krokwie nadrzędne i wypust okapu: solidny fundament przedłużenia

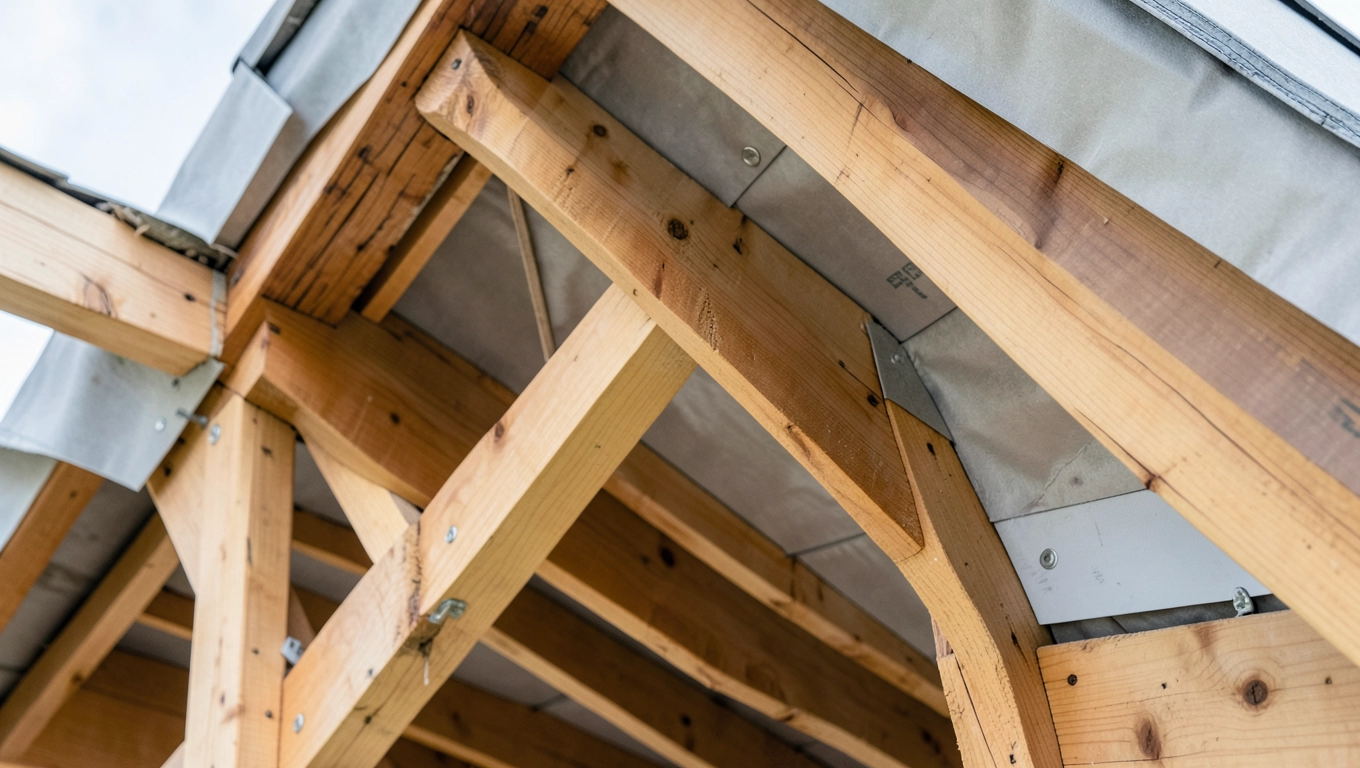

Przedłużenie dachu kopertowego zaczyna się od krokwi nadrzędnych, zwanych też wypustami lub krokwiami przedłużonymi. To one decydują, czy okap utrzyma ciężar pokrycia, śniegu i podmuchów wiatru. Standardowa krokiew o przekroju 8×16 cm przy rozstawie 90 cm utrzymuje obciążenie do 1,2 kN/m². Po przedłużeniu o 80 cm moment zginający wzrasta o 40%, dlatego bez wzmocnienia taka krokiew zacznie uginać się w czasie.

Rozwiązanie polega na łączeniu krokwi metodą na nakładkę z dwóch desek. Pierwsza deska to krokiew główna 8×16 cm, druga to przedłużenie 8×16 cm lub 8×20 cm, skręcone śrubami M10 co 30 cm. Łącznik powinien wchodzić w krokiew główną na głębokość minimum 80 cm, a w wypust na co najmniej 60 cm. Taki zakład rozkłada siłę ścinającą na większą powierzchnię i eliminuje ryzyko pęknięcia w miejscu łączenia.

Błędem jest łączenie krokwi na styk czołowy przy użyciu metalowych łączników kątowych. Siła wiatru ssącego przy okapie potrafi osiągnąć 0,8 kN/m², co w przypadku styku czołowego powoduje obrót łącznika i stopniowe luzowanie wkrętów.

Inną sprawdzoną metodą jest wmurowanie wypustu w ścianę na głębokość 12-15 cm i podparcie go na murze. Takie rozwiązanie stosuje się przy dachach kopertowych z murłatą na wieńcu. Krokiew przechodzi przez ścianę i opiera się na wewnętrznej krawędzi, a jej część zewnętrzna pełni funkcję wysuniętego okapu. Rozwiązanie zmniejsza moment zginający o 30%, ponieważ punkt podparcia przesuwa się bliżej krawędzi.

Obliczenia wytrzymałościowe bez tajemnic

Nośność wypustu oblicza się ze wzoru M = q × L² / 2, gdzie q to obciążenie, a L to długość wysunięcia. Dla dachu kopertowego w centralnej Polsce q wynosi średnio 1,5 kN/m² (śnieg 0,9 + ciężar pokrycia 0,4 + wiatr 0,2). Przy wypuście 80 cm i krokwi 8×16 cm klasa drewna C24 moment wytrzymały wynosi 5,3 kNm, a naprężenia nie przekraczają 8 MPa, co mieści się w normie PN-EN 338.

Kiedy wypust przekracza 100 cm, konieczne jest wzmocnienie belką podporową lub zastosowanie krokwi o większym przekroju. Belka 8×20 cm zwiększa moment bezwładności o 56%, co pozwala na wysunięcie do 120 cm bez ugięcia widocznego gołym okiem (mniej niż L/200). Przy dachach kopertowych o powierzchni ponad 200 m² warto zlecić obliczenia konstruktorowi, ponieważ obciążenie wiatrem zmienia się na każdej krawędzi.

Przygotowanie do montażu krok po kroku

Przedłużenie dachu kopertowego wymaga uporządkowanej sekwencji działań. Krok 1: wymierzenie obrysu istniejącego dachu i zaznaczenie linii przedłużenia na każdej krokwi. Krok 2: przycięcie wypustów z drewna sosnowego lub świerkowego o wilgotności poniżej 18%, sezonowanego co najmniej 6 miesięcy. Krok 3: impregnacja końców wypustu środkiem grzybobójczym klasy NDB, ponieważ drewno na styku z powietrzem i pokryciem jest najbardziej narażone na wilgoć.

Do montażu potrzebne są konkretne narzędzia i materiały, których ilość zależy od długości okapu. Na dom o obwodzie okapu 30 m i wypuście 80 cm potrzeba:

• deski sosnowe 8×16 cm strugane - 32 m.b. (wypusty + krokiew podparcia)
• śruby M10×120 mm ocynkowane - 240 sztuk (po 8 na każdy wypust)
• wkręty ciesielskie 6×100 mm - 400 sztuk (montaż kontrłat)
• kontrłaty 4×6 cm impregnowane - 100 m.b.
• płyta OSB 18 mm lub deski szalunkowe 25 mm - 24 m² podszycia
• środek impregnacyjny NDB - 5 l
• taśma uszczelniająca paroprzepuszczalna - 60 m.b.

Montaż zaczyna się od tymczasowego podparcia wypustów dźwigarami lub kozłami. Bez podparcia wypust o długości 80 cm ugina się pod własnym ciężarem o 2-3 cm, co utrudnia precyzyjne skręcenie z krokwią główną. Po ustawieniu wszystkich wypustów na jednej linii wyznaczonej sznurem murarskim, krokiew skręca się śrubami przez otwory przelotowe. Otwory wierci się wiertłem 11 mm pod śrubę M10, aby drewno nie pękło przy dokręcaniu.

Podsuwfitka, kontrłaty i rynny: wykończenie wydłużonego okapu

Po zamontowaniu krokwi nadrzędnych przychodzi czas na wykończenie, które decyduje o szczelności i wentylacji okapu. Trzy warstwy pracują tu w ścisłej zależności: podsufitka zamyka przestrzeń od spodu, kontrłaty tworzą kanał wentylacyjny, a rynny odbierają wodę z krawędzi. Pominięcie którejkolwiek z tych warstw powoduje gnicie więźby w ciągu 8-12 lat.

Podsufitka to płyta lub deska mocowana do spodu wypustów. Jej zadaniem jest ochrona przed ptakami, owadami i nawiewaniem śniegu. Najczęściej stosuje się PVC (polichlorek winylu), drewno sosnowe lub blachę powlekaną. PVC jest najlżejsze (1,8 kg/m²), nie wymaga malowania i ma gwarancję 25 lat, ale przy silnym mrozie staje się kruche i może pęknąć pod naporem śniegu zsuwającego się z dachu. Drewno wymaga malowania co 4-5 lat, ale wygląda naturalnie i lepiej komponuje się z architekturą tradycyjną.

Podsufitki nie wolno układać na styk bez szczeliny. Drewno pracuje sezonowo do 3 mm na metr, PVC do 1,5 mm. Brak dylatacji powoduje pękanie lub wybrzuszanie paneli po pierwszej zimie.

Kontrłaty to deski 4×6 cm lub 5×6 cm mocowane prostopadle do krokwi, na których spoczywa łata lub deskowanie. W okapie pełnią one rolę nośną dla pokrycia oraz tworzą szczelinę wentylacyjną o wysokości 4-6 cm między warstwą wstępnego krycia a pokryciem właściwym. Wentylowana szczelina odprowadza parę wodną przenikającą z wnętrza budynku, która w ilości 5-8 g/m²/h przy różnicy temperatur 20°C skrapla się na folii i musi mieć ujście na zewnątrz.

Rynny i ich prawidłowe zawieszenie

Przy przedłużeniu dachu kopertowego rynna musi być zawieszona 2-3 cm poniżej linii przedłużenia pokrycia, aby woda spływająca po folii wstępnego krycia mogła swobodnie wpaść do profilu. Rynna stalowa powlekana o średnicy 125 mm wystarcza na 80 m² powierzchni dachu, ale przy kopertowym o czterech połaciach warto zwiększyć przekrój do 150 mm, ponieważ narożniki generują dodatkowy spływ wody z dwóch kierunków jednocześnie.

Haki rynnowe mocuje się do czołowej deski okapu co 60 cm w przypadku stali lub co 30 cm przy PVC. Zbyt rzadkie mocowanie powoduje ugięcie rynny pod ciężarem wody i śniegu, a w konsekwencji powstanie zastoin, w których woda zamarza i rozsadza profil. Prawidłowy spadek rynny to 3-5 mm na metr bieżący w kierunku spustu.

Najczęstsze błędy przy przedłużaniu dachu kopertowego

Najbardziej kosztowny błąd to przedłużenie okapu bez analizy obciążenia wiatrem. Dach kopertowy ma cztery krawędzie, a wiatr wieje z różnych kierunków, tworząc strefy ssania w narożnikach o wartości do 1,8 kN/m². Bez wzmocnienia wypustów śrubami lub blachowkrętami ościeżnica może oderwać się od krokwi przy pierwszej silnej wichurze. Na Podkarpaciu i w Małopolsce, gdzie średnia prędkość wiatru przekracza 6 m/s, każdy wypust powinien być dodatkowo docięty do krokwi blachowkrętami ciesielskimi.

Drugi częsty błąd to brak spadku na krawędzi dachu. Pokrycie musi mieć spadek minimum 1,5% nawet na ostatnich 30 cm przed okapem. Spadek mniejszy powoduje, że woda zatrzymuje się przy krawędzi i podsiąka pod blachę lub dachówkę. Wystarczy zmierzyć poziomicą laserową: różnica 5 mm na 30 cm daje spadek 1,7%, co jest wartością graniczną dla blach płaskich.

Trzeci błąd to złe mocowanie kontrłat na końcach wypustów. Kontrłata musi być przybita lub przykręcona wkrętami co 30 cm, a jej koniec powinien wystawać 2 cm poza łatę, aby woda ściekająca z pokrycia nie wnikała w szczelinę między łatą a folią. Pominięcie tego detalu powoduje, że po 5-7 latach deski czołowe zaczynają gnić od strony wewnętrznej, mimo że z zewnątrz wyglądają na zdrowe.

Brak wentylacji i jego konsekwencje

Szczelina wentylacyjna przy okapie powinna mieć minimum 4 cm wysokości i być otwarta na całej długości krawędzi. Zasada jest prosta: 1 m² połaci wymaga 200 cm² wlotu powietrza. Przy okapie o długości 30 m daje to 6000 cm², czyli wlot o powierzchni 60×10 cm. W praktyce oznacza to siatkę lub perforowaną listwę na całej krawędzi podsufitki.

Brak tej szczeliny powoduje, że latem temperatura pod pokryciem dochodzi do 70°C. Tyle wystarczy, by bitum w papie zaczął mięknąć i spływać, a klej montażowy w folii tracił przyczepność. Po 3-4 latach takiej eksploatacji dach wymaga wymiany warstwy wstępnego krycia, co przy dachu kopertowym oznacza zerwanie pokrycia z czterech połaci.

Jak rozpoznać błędy po pierwszym sezonie

Sygnały ostrzegawcze pojawiają się szybko. Zacieki na elewacji w odległości 10-20 cm od okapu oznaczają zbyt krótki wypust lub brak rynny. Brązowe smugi na krawędzi dachu to pierwszy objaw gnicia więźby spowodowanego brakiem wentylacji. Skrzypienie lub trzaski w okapie przy silnym wietrze świadczą o luzowaniu się wkrętów w krokwiach nadrzędnych.

Sprawdzonym sposobem kontroli jest test wodny. Polewa się okap wężem ogrodowym przez 15 minut i obserwuje, gdzie spada woda. Jeśli krople trafiają na elewację w odległości mniejszej niż 40 cm od krawędzi dachu, wypust jest za krótki. Jeśli woda stoi w rynnie po zakończeniu polewania, spadek jest niewystarczający lub rynna jest zatkana.

Koszt przedłużenia i realne widełki cenowe

Koszt materiałów na przedłużenie dachu kopertowego o 80 cm przy obwodzie 30 m wynosi orientacyjnie 4500-7500 zł w zależności od wybranej technologii. Największy udział stanowi drewno konstrukcyjne (40%) i podsufitka (25%). Koszt robocizny to dodatkowe 6000-10000 zł, jeśli prace wykonuje ekipa dekarska z doświadczeniem w dachach kopertowych.

Warto przy tym pamiętać, że oszczędność na etapie montażu często oznacza wyższe koszty eksploatacji. Podsufitka PVC zamiast drewnianej obniża koszt o 2000-3000 zł, ale drewno lepiej znosi uszkodzenia mechaniczne i można je naprawić miejscowo, podczas gdy pęknięty panel PVC wymaga wymiany całego odcinka. Z kolei rezygnacja z rynny przy okapie 60 cm jest możliwa tylko wtedy, gdy elewacja jest wentylowana i wykonana z materiału odpornego na wodę (kamień, kompozyt).

Przedłużenie dachu kopertowego powyżej 100 cm wymaga już projektu konstrukcyjnego i pozwolenia na budowę, ponieważ zmienia się geometria dachu i obciążenie ścian. Dla wypustów do 80 cm w domach jednorodzinnych wystarczy zgłoszenie robót budowlanych, o ile nie zmienia się kąt nachylenia połaci.

Dach kopertowy wymaga precyzji w każdym detalu, ponieważ cztery połacie pracują razem, a błąd w jednej krawędzi przenosi się na pozostałe. Warto poświęcić jeden dzień na pomiary i wymiarowanie, zanim ktokolwiek dotknie wypustów. Poniższa checklista pomoże uporządkować pracę przed wejściem na dach:

• Pomiar długości każdej krawędzi okapu z dokładnością do 1 cm
• Sprawdzenie wilgotności drewna (maks. 18%) i klasy wytrzymałości (min. C24)
• Obliczenie łącznego obciążenia śniegiem i wiatrem dla lokalizacji
• Weryfikacja spadku rynny (3-5 mm/m.b.) i szczeliny wentylacyjnej (min. 4 cm)
• Kontrola prostoliniowości wypustów sznurem murarskim
• Sprawdzenie stanu krokwi głównych przed skręceniem wypustów

Dane techniczne i normy: PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 338 (klasy wytrzymałości drewna), Warunki Techniczne 2022 (Dz.U. 2022 poz. 1225), instrukcja ITB 421/2022 dotycząca okapów dachowych, cenniki producentów systemów rynnowych dostępne na ich stronach internetowych.
