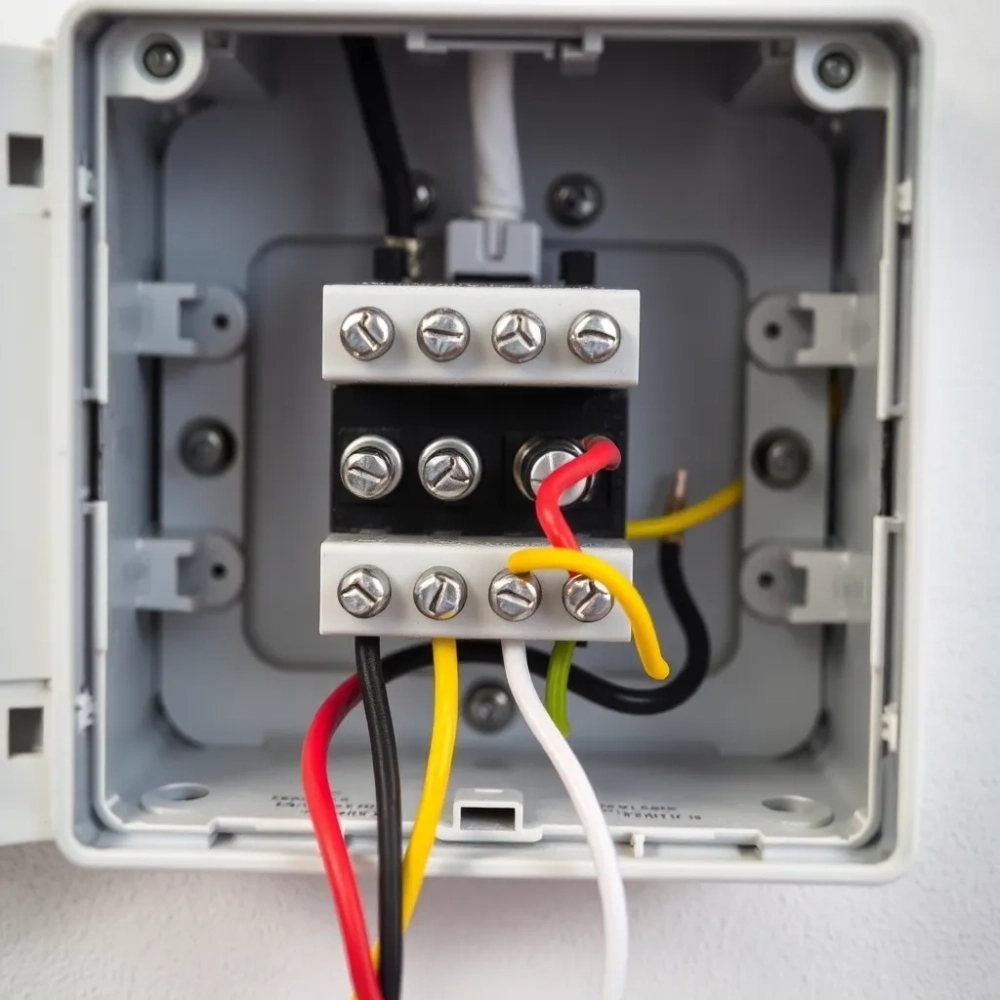

Jak podłączyć włącznik schodowy w puszce

„Co dwa wyłączniki światła, to nie jeden!” – ta trawestacja znanego porzekadła doskonale oddaje sedno wygody i bezpieczeństwa, jakie oferują włączniki schodowe, szczególnie w domach piętrowych czy długich korytarzach. Jeśli zastanawiasz się, Jak podłączyć włącznik schodowy w puszce, odpowiedź w skrócie sprowadza się do specyficznego okablowania dwóch łączników, które poprzez "przewody korespondencyjne" sterują wspólną lampą z różnych lokalizacji, a kluczowa różnica tkwi w użyciu co najmniej dwóch połączonych ze sobą przełączników, zamiast standardowego pojedynczego łącznika. To rozwiązanie, choć wymaga precyzji i zrozumienia logiki obwodu, otwiera nowe możliwości sterowania oświetleniem i znacząco podnosi komfort użytkowania przestrzeni. Właśnie w puszce instalacyjnej kryje się serce tego systemu, gdzie wszystkie niezbędne przewody spotykają się i są odpowiednio łączone, aby całość działała jak w szwajcarskim zegarku. Podłączenie wcale nie musi być drogą przez mękę.

• Jakie narzędzia i materiały będą potrzebne
• Bezpieczeństwo i przygotowanie do pracy
• Rozpoznawanie przewodów w puszce instalacyjnej
• Podłączenie drugiego włącznika schodowego - pełny obwód
• Schemat podłączenia włącznika schodowego

Analiza popularnych rozwiązań w instalacjach domowych wskazuje na kilka typowych scenariuszy i powiązanych z nimi kosztów czy czasów realizacji, co rzuca światło na praktyczne aspekty zagadnienia "jak podłączyć włącznik schodowy w puszce". Dane pokazują, że najczęstsze konfiguracje to te z dwoma włącznikami schodowymi, chociaż obwody z łącznikami krzyżowymi również zyskują na popularności w większych przestrzeniach. Średni czas instalacji obwodu schodowego przez doświadczonego elektryka to typowo 1-2 godziny dla standardowej puszki. Poniższa tabela przedstawia orientacyjne dane dotyczące materiałów potrzebnych do podłączenia:

Dane te wyraźnie pokazują, że choć pojedyncze komponenty nie są drogie, całość tworzy spójny system, w którym podłączenie włączników schodowych jest tylko częścią szerszego procesu. Inwestycja w jakościowe materiały z tabeli minimalizuje ryzyko przyszłych awarii, które mogłyby generować znacznie większe koszty i niedogodności. Wybór odpowiednich elementów jest kluczowy dla trwałości i bezawaryjności całej instalacji, a sam proces podłączenia wymaga cierpliwości i metodycznego podejścia, które omówimy szczegółowo w dalszych rozdziałach. Zrozumienie, jak te elementy współpracują wewnątrz puszki, to fundament prawidłowego wykonania zadania i uniknięcia frustracji oraz potencjalnych zagrożeń elektrycznych.

Jakie narzędzia i materiały będą potrzebne

Przystępując do prac elektrycznych, nie ma miejsca na improwizację czy brak niezbędnego wyposażenia – to po prostu proszenie się o kłopoty. Aby prawidłowo zająć się zagadnieniem jak podłączyć włącznik schodowy, musisz zgromadzić konkretne narzędzia i materiały, których lista jest dokładnie określona i zależy od zakresu prac. Każde z tych elementów pełni kluczową rolę w procesie, od zapewnienia bezpieczeństwa po estetyczne wykończenie instalacji. Zaniedbanie któregokolwiek z nich może mieć poważne konsekwencje, od niepoprawnego działania obwodu po zagrożenie dla życia i zdrowia. Podejście profesjonalisty wymaga przygotowania arsenału niczym chirurg przed skomplikowaną operacją, gdzie każdy instrument ma swoje przeznaczenie. Dobór odpowiednich, certyfikowanych materiałów gwarantuje zgodność z normami i długowieczność instalacji.

Zobacz także: Jaka żywica na schody zewnętrzne? Poliuretanowa!

Pierwszą i chyba najważniejszą grupą są narzędzia pomiarowe i testujące. Bezwzględnie niezbędny jest próbnik napięcia, najlepiej bezkontaktowy, który szybko i bezpiecznie pozwoli sprawdzić, czy w przewodach na pewno nie ma prądu przed rozpoczęciem jakichkolwiek prac. Drugim, niezwykle przydatnym przyrządem jest multimetr, umożliwiający dokładniejsze pomiary napięcia, ciągłości obwodu czy oporności – to taki "rentgen" dla instalacji, który pozwala zajrzeć pod powierzchnię. Możesz też spotkać się z potrzebą użycia specjalistycznego testera kolejności faz w bardziej zaawansowanych instalacjach, ale do podstawowego obwodu schodowego zazwyczaj wystarczy próbnik i multimetr. Wybierając narzędzia pomiarowe, zwróć uwagę na ich atesty i zgodność z normami, ponieważ pracujesz z potencjalnie śmiertelnym napięciem. Tania podróbka może zawieść w kluczowym momencie.

Następnie potrzebne będą narzędzia ręczne do manipulowania przewodami i mocowania elementów. Komplet wkrętaków izolowanych (płaskie w różnych rozmiarach, krzyżakowe PH1, PH2 oraz PZ1, PZ2) to absolutna podstawa – izolacja chroni przed porażeniem nawet w przypadku przypadkowego zetknięcia z napięciem. Szczypce kombinowane przydadzą się do chwytania i zginania przewodów, a obcinaczki boczne do precyzyjnego cięcia drutów na odpowiednią długość. Klucz dynamometryczny z odpowiednimi końcówkami (często do złączek Wago TopJob S, ale nie tylko) jest zalecany do zapewnienia prawidłowego momentu dokręcenia śrub w zaciskach włączników, co eliminuje ryzyko luźnych połączeń i przegrzewania się styków.

Kolejna grupa narzędzi służy do przygotowania przewodów, czyli ich odizolowania i zaprasowania. Automatyczny ściągacz izolacji to prawdziwy "game changer" – pozwala szybko i dokładnie usunąć izolację z przewodów bez uszkodzenia żył, co jest kluczowe dla prawidłowego połączenia w zaciskach. Ceny takich ściągaczy zaczynają się od około 50 zł za proste modele, a mogą sięgać kilkuset złotych za profesjonalne narzędzia, które są inwestycją na lata i oszczędzają mnóstwo czasu i nerwów. Dla drutów o mniejszych przekrojach można użyć także zwykłego noża monterskiego, ale wymaga to znacznie większej wprawy i ostrożności, aby nie naruszyć struktury przewodu. W niektórych przypadkach (choć rzadziej w instalacjach domowych pod gniazdka/włączniki) mogą być potrzebne również narzędzia do zaprasowania końcówek tulejkowych na linkach, choć standardowe łączniki schodowe i puszki zazwyczaj obsługują przewody jednożyłowe (druty).

Zobacz także: Jak położyć linoleum na schody w 2025 roku? Poradnik krok po kroku

Nie zapominajmy o narzędziach montażowych. Poziomica, najlepiej mała, pomoże w równym zamontowaniu puszek i włączników na ścianie, co jest istotne dla estetyki, a przecież nikt nie chce patrzeć na krzywe gniazdka czy włączniki przez resztę życia. Wiertarka udarowa z odpowiednimi wiertłami (np. fi 6 mm do kołków rozporowych pod puszki natynkowe lub fi 68 mm otwornica do puszek podtynkowych) będzie niezbędna do przygotowania otworów montażowych w ścianie. Ceny dobrych wierteł do betonu czy cegły zaczynają się od kilkunastu złotych, a ich żywotność zależy od intensywności użytkowania i twardości materiału ściany – warto zainwestować w markowe wiertła, które nie stępią się po kilku otworach. Do mocowania samego włącznika w puszce potrzebny będzie zwykły wkrętak do małych wkrętów montażowych, często dostarczanych wraz ze sprzętem.

Przejdźmy teraz do materiałów eksploatacyjnych i instalacyjnych. Centralnym elementem jest oczywiście sam włącznik schodowy. Potrzebujesz ich co najmniej dwóch do sterowania z dwóch miejsc; jeśli chcesz sterować z trzech lub więcej miejsc, musisz dołączyć do obwodu dodatkowe włączniki krzyżowe. Ceny włączników schodowych pojedynczych zaczynają się od około 15-20 zł za najprostsze, uniwersalne modele, a kończą na kilkudziesięciu czy nawet kilkuset złotych za włączniki designerskie czy z zaawansowanymi funkcjami. W przypadku włączników krzyżowych, ceny są zazwyczaj nieco wyższe. Wybierz włączniki z tej samej serii i od tego samego producenta, aby zapewnić spójność wyglądu i łatwość montażu.

Puszki instalacyjne – dla włączników podtynkowych najczęściej stosuje się puszki Ø 60 mm, w zależności od ilości przewodów wchodzących do puszki, wybiera się puszki głębokie (ok. 40-60 mm głębokości). Cena jednej puszki to zaledwie 2-5 zł. W przypadku instalacji natynkowych używa się dedykowanych puszek natynkowych, które są droższe (kilkanaście-kilkadziesiąt złotych) i pełnią jednocześnie funkcję obudowy. Pamiętaj, że każda lokalizacja włącznika wymaga osobnej puszki. Planując obwód, musisz uwzględnić puszki również w miejscach rozgałęzień instalacji, np. przy lampie, jeśli tam przewody się łączą.

Przewody elektryczne są żyłami całej instalacji. Do oświetlenia domowego standardowo stosuje się przewody miedziane o przekroju 1.5 mm² (typu YDYp płaski lub YDY okrągły). Przekrój 2.5 mm² stosuje się do gniazdek, ale dla oświetlenia 1.5 mm² jest wystarczający, chyba że projekt przewiduje bardzo długie odcinki lub dużą moc obciążenia. Potrzebne będą przewody trzyżyłowe (brązowy – faza L, niebieski – neutralny N, żółto-zielony – ochronny PE) do doprowadzenia zasilania do pierwszego włącznika i od lampy do neutralnego. Do połączenia między włącznikami (tzw. przewody korespondencyjne) potrzebny będzie przewód, który poprowadzi dwie "fazy przełączane" – jeśli masz tylko włączniki schodowe, wystarczy Ci przewód, który poprowadzi te dwa "biegacze" plus PE (choć często wystarcza przewód 3x1.5 mm² gdzie PE służy jako jeden biegacz lub w nowszych schematach). Długość przewodów zależy od odległości między puszkami i lampą; warto zawsze mieć zapas, ok. 10-15% ponad obliczoną długość. Koszt metra bieżącego przewodu 3x1.5 mm² to około 2-3.5 zł.

Do bezpiecznego i pewnego łączenia przewodów w puszkach i włącznikach kluczowe są złączki. Złączki śrubowe, będące standardem przez dziesięciolecia, są nadal używane, ale wymagają staranności w dokręcaniu i izolowania taśmą. Nowoczesne szybkozłączki (np. typu Wago) to rewolucja – są szybkie, bezpieczne i nie wymagają taśmy izolacyjnej. Występują w wariantach na 2, 3, 5, a nawet 8 przewodów. Do łączenia przewodów w puszce w obwodzie schodowym z dwoma włącznikami i lampą potrzeba kilku szybkozłączek 3- lub 5-polowych. Cena szybkozłączki 3-polowej to około 1-2 zł, ale wygoda i bezpieczeństwo, które oferują, są bezcenne. Dobór odpowiednich złączek do grubości i rodzaju przewodów jest absolutnie kluczowy dla uniknięcia przegrzewania i zwarć.

Materiały izolacyjne to kolejny element listy. Taśma izolacyjna dobrej jakości (nie najtańsza, która rozpada się po kilku miesiącach) przydaje się do zabezpieczania końcówek przewodów przed zwarciem podczas prac czy do dodatkowego zabezpieczenia połączeń śrubowych, chociaż w przypadku szybkozłączek jej użycie jest często zbędne. Termokurczliwe rurki izolacyjne wymagają użycia opalarki i zapewniają bardzo estetyczne i trwałe połączenie izolacyjne, ale są rzadziej stosowane w standardowych instalacjach w puszkach włączników. Ważne jest, aby wszystkie nieizolowane części przewodów były solidnie zabezpieczone przed dotknięciem.

Na koniec, nie zapomnij o materiałach pomocniczych i ochronnych. Kołki rozporowe i wkręty do mocowania puszek natynkowych lub montażu włącznika w puszce podtynkowej to drobiazgi, ale bez nich ani rusz. Rurki i peszle instalacyjne służą do mechanicznej ochrony przewodów prowadzonych pod tynkiem, w ścianach czy w sufitach – choć w już istniejących instalacjach w puszce możesz ich nie potrzebować bezpośrednio przy włączniku, ich obecność jest standardem w nowym okablowaniu. Marker do opisywania przewodów pozwala uniknąć pomyłek, co jest na wagę złota przy bardziej złożonych obwodach lub podczas napraw. Nie można zapomnieć o solidnych rękawicach roboczych i okularach ochronnych, które chronią przed urazami mechanicznymi i pyłem, choć oczywiście nie stanowią bariery przed prądem. Zabezpieczenie miejsca pracy folią malarską minimalizuje sprzątanie po zakończeniu działań.

Podsumowując listę potrzebnych narzędzi i materiałów do podłączenia włącznika schodowego w puszce, mamy więc próbnik napięcia, multimetr, izolowane wkrętaki, szczypce, obcinaczki, ściągacz izolacji, wiertarkę, wiertła/otwornicę, poziomnicę. Materiały to włączniki schodowe, puszki, przewody (np. 3x1.5 mm²), złączki (np. Wago), taśma izolacyjna, kołki/wkręty, marker. Przygotowując to wszystko z góry, minimalizujesz przestoje w pracy i ryzyko błędów, skupiając się wyłącznie na technicznym aspekcie podłączenia. Pamiętaj, że dobre narzędzia i materiały to inwestycja w bezpieczeństwo i trwałość Twojej instalacji, która będzie Ci służyć przez lata, o ile zostanie wykonana poprawnie i zgodnie ze sztuką, a w tym kluczowe jest właśnie to odpowiednie wyposażenie. Zgromadzenie wszystkich elementów przed przystąpieniem do pracy jest absolutnie fundamentalnym krokiem.

Z mojego doświadczenia, często widywałem próby podłączania przewodów "na oko" bez miernika czy śrubokrętów izolowanych – to prosty przepis na nieszczęście. Pamiętam jedną sytuację, gdy amator próbował połączyć przewody nożykiem do tapet, co skończyło się uszkodzeniem izolacji i ledwo unikniętym zwarciem. Takie historie utwierdzają w przekonaniu, że odpowiednie przygotowanie to nie opcja, ale konieczność. Innym razem widziałem "patenty" z użyciem taśmy klejącej zamiast izolacyjnej, co jest niedopuszczalne i skrajnie niebezpieczne, prowadząc do luzowania połączeń i ryzyka pożaru.

Dobór puszki instalacyjnej również ma znaczenie. Wąska puszka na zbyt wiele przewodów to koszmar każdego elektryka – upchanie ich w środku jest trudne, zwiększa ryzyko uszkodzenia izolacji i utrudnia ewentualne późniejsze modyfikacje czy naprawy. Warto zainwestować kilka złotych więcej w głęboką puszkę (np. 60 mm), która zapewni wystarczająco miejsca na wszystkie połączenia, nawet te wykonane za pomocą szybkozłączek. Pamiętajmy, że przewody powinny być układane w puszce schludnie, bez nadmiernych naprężeń, aby uniknąć przypadkowego wypięcia ze złączek podczas dociskania włącznika do ściany. Planowanie liczby i rodzajów przewodów w każdej puszce jest etapem, który często pomijają niedoświadczeni.

Wybierając przewody, zawsze stawiaj na miedź. Aluminium, choć tańsze, jest mniej elastyczne, łatwiej się łamie i ma tendencję do "pełzania" w zaciskach, co prowadzi do luzowania połączeń i przegrzewania – dlatego w nowoczesnych instalacjach domowych stosuje się niemal wyłącznie przewody miedziane. Zawsze sprawdzaj na izolacji przewodu, czy ma on wymagane certyfikaty i oznaczenia (np. CE, symbol H05V-U dla przewodów instalacyjnych). Przewody bez atestów mogą mieć gorszą izolację lub niezgodny zadeklarowanym przekrój, co jest proszeniem się o problemy i brak zgodności z przepisami budowlanymi.

Kupując włączniki schodowe, zwróć uwagę na ich zaciski. Niektóre mają zaciski śrubowe, inne sprężynowe (bezśrubowe). Zaciski sprężynowe są szybsze w montażu i bardziej odporne na wibracje czy pełzanie przewodów niż zaciski śrubowe, ale wymagają idealnie przygotowanych, prostych końcówek przewodów. Zaciski śrubowe są bardziej uniwersalne, ale wymagają odpowiedniego momentu dokręcenia – ani za słabo (ryzyko luzowania), ani za mocno (ryzyko uszkodzenia zacisku lub przewodu). Instrukcja dołączona do włącznika powinna określać zalecany moment dokręcenia (np. 0.5-1 Nm), co podkreśla użyteczność klucza dynamometrycznego.

Ostatnia rada dotycząca materiałów – kupuj u sprawdzonych dostawców, którzy oferują produkty znanych producentów z niezbędnymi atestami. Podrabiane materiały instalacyjne mogą być wykonane z gorszych jakościowo tworzyw czy stopów metali, co bezpośrednio wpływa na ich trwałość i bezpieczeństwo. Inwestycja w markowe materiały to zawsze lepsza decyzja niż oszczędność kilkunastu procent kosztem ryzyka awarii czy zagrożenia pożarowego, a przecież chodzi o bezpieczeństwo Twoje i Twoich bliskich. Dobra wola i chęci to za mało – potrzeba jeszcze odpowiedniego, sprawdzonego sprzętu, aby podłączenie włącznika schodowego w puszce przebiegło bezpiecznie i skutecznie.

Pamiętaj, że lista narzędzi i materiałów może nieznacznie różnić się w zależności od specyfiki instalacji – czy jest to nowy obwód, czy modyfikacja istniejącego, czy pracujesz w puszce podtynkowej, czy natynkowej, czy instalacja jest wykonana w rurkach, czy pod tynkiem. Jednak przedstawiona lista to solidna baza, która pokrywa większość standardowych scenariuszy i pozwala na efektywne i bezpieczne wykonanie zadania, koncentrując się na każdym detalu, który wpływa na finalny sukces. To właśnie te drobne elementy decydują o tym, czy instalacja będzie działać bez zarzutu przez lata, czy stanie się źródłem nieustających problemów i konieczności poprawek.

Bezpieczeństwo i przygotowanie do pracy

Praca z prądem elektrycznym to nie żarty, to poważna materia, która wymaga maksymalnej ostrożności i bezwzględnego przestrzegania zasad bezpieczeństwa. Bagatelizowanie zagrożenia porażeniem elektrycznym jest prośbą o kłopoty, a w najgorszym przypadku może zakończyć się tragicznie. Nawet "zwykłe" napięcie sieciowe 230V jest śmiertelnie niebezpieczne dla człowieka, zwłaszcza gdy prąd przepływa przez ciało w pobliżu serca. Z tego powodu każde działanie związane z instalacją elektryczną musi być poprzedzone odpowiednim przygotowaniem i przeprowadzane z pełnym poszanowaniem zasad sztuki elektrycznej, niczym saper rozbrajający minę.

Pierwszym i absolutnie kluczowym krokiem jest odłączenie zasilania od obwodu, nad którym będziesz pracować. To nie podlega dyskusji – zero prądu w miejscu pracy! Udaj się do tablicy rozdzielczej (skrzynki bezpieczników) i zidentyfikuj odpowiedni wyłącznik nadprądowy (potocznie "bezpiecznik") lub wyłącznik różnicowoprądowy (RCD), który zasila obwód oświetleniowy. Wyłącz go, przestawiając dźwignię na pozycję "OFF" lub wyciągając wkładkę bezpiecznikową (w starszych instalacjach). Oznacz wyraźnie ten wyłącznik (np. taśmą lub kartką "NIE WŁĄCZAĆ! PRACE ELEKTRYCZNE!"), aby nikt inny przez przypadek nie włączył go podczas Twojej pracy. Pomyśl o blokadzie wyłącznika kłódką (Lockout/Tagout), jeśli inni domownicy mogą mieć dostęp do tablicy rozdzielczej i włączać zasilanie bez Twojej wiedzy – to prosta, ale niezwykle skuteczna metoda.

Samo wyłączenie bezpiecznika to za mało. Zawsze, ale to absolutnie zawsze, musisz zweryfikować brak napięcia w miejscu pracy za pomocą próbnika napięcia lub multimetru. Przyłóż próbnik do każdej żyły przewodu w puszce, z którą będziesz manipulować, oraz do zacisków włącznika/lampy. Upewnij się, że ani faza (L), ani neutralny (N) nie są pod napięciem – choć N teoretycznie jest zerowym potencjałem, w przypadku awarii może pojawić się na nim napięcie fazowe. Próbnik powinien milczeć (nie świecić/nie piszczeć) na wszystkich stykach. To dodatkowe, ostateczne potwierdzenie, że prace są bezpieczne, niczym dwukrotne sprawdzenie zapięcia spadochronu.

Odzież ochronna również odgrywa pewną rolę, choć jej głównym zadaniem w pracach domowych jest raczej ochrona przed urazami mechanicznymi i zabrudzeniem, niż przed wysokim napięciem. Solidne rękawice robocze (nie izolacyjne!) chronią skórę dłoni przed otarciami czy skaleczeniami narzędziami. Okulary ochronne zapobiegają dostaniu się pyłu (np. podczas wiercenia) czy drobnych fragmentów materiału do oczu. Ubranie z długimi rękawami i nogawkami minimalizuje ryzyko zadrapań i chroni skórę przed kontaktem z potencjalnie drażniącymi materiałami. Oczywiście, w przypadku profesjonalnych prac pod napięciem używa się specjalistycznej, certyfikowanej odzieży izolacyjnej, ale w warunkach domowych i po wyłączeniu zasilania to nie jest standardem.

Przygotowanie samego miejsca pracy jest równie ważne. Zapewnij sobie stabilne podparcie – drabina lub podest muszą być stabilne i stać na równym podłożu, aby uniknąć upadku. Wyrównaj powierzchnię pod stopami i usuń wszelkie przeszkody. Zadbaj o dobre oświetlenie miejsca, w którym będziesz pracować – precyzja jest kluczowa, a praca po omacku lub w półmroku prowadzi do błędów i zwiększa ryzyko wypadku. Praca w niewygodnej pozycji, w pośpiechu, to niemal pewna droga do pomyłki.

Przygotowanie puszki instalacyjnej polega na jej oczyszczeniu z tynku, farby czy innych zabrudzeń. Jeśli to nowa puszka, wyłam lub wytnij otwory na przewody ostrożnie, tak aby pasowały do średnicy przewodów lub peszli. Pamiętaj o pozostawieniu odpowiedniego zapasu przewodów w puszce – minimum 10-15 cm, aby można było swobodnie manewrować nimi podczas podłączania do włącznika czy złączek. Za krótkie przewody to utrapienie, utrudniające pewne połączenia i uniemożliwiające poprawki w przyszłości, coś, co często widuję u początkujących amatorów, a potem sami z tym walczą.

Podczas pracy, szczególnie z otwartymi przewodami w puszce, zachowaj szczególną ostrożność, nawet po odłączeniu zasilania i zweryfikowaniu braku napięcia. Izolacja przewodów może być uszkodzona, a przypadkowe dotknięcie gołej żyły z potencjałem (gdyby jednak zasilanie nie zostało prawidłowo odłączone lub coś poszło nie tak) może zakończyć się porażeniem. Zawsze pracuj jedną ręką, drugą trzymając za plecami lub w kieszeni – minimalizuje to ryzyko przepływu prądu przez klatkę piersiową w razie przypadkowego dotknięcia źródła napięcia. To zasada prosta jak budowa cepa, ale ratująca życie.

Przed rozpoczęciem podłączania wewnątrz puszki, upewnij się, że znasz kolory przewodów i ich przeznaczenie w Twojej instalacji. Standardowe kolory (brązowy/czarny/szary dla fazy L, niebieski dla neutralnego N, żółto-zielony dla ochronnego PE) obowiązują w nowszych instalacjach, ale w starych budynkach możesz natknąć się na kolory inne niż standardowe, a nawet przewody bez wyraźnego PE (instalacje dwużyłowe). W takich przypadkach bez multimetru do precyzyjnego określenia roli każdego przewodu ani rusz, a w instalacjach bez PE (choć obecnie niedozwolonych do nowych obwodów z gniazdkami) wymaga to szczególnej ostrożności i wiedzy o ograniczeniach bezpieczeństwa takiego systemu. Rozpoznanie przewodów będzie omawiane w kolejnym rozdziale.

Kolejnym elementem przygotowania jest organizacja pracy. Przygotuj wszystkie narzędzia i materiały na wyciągnięcie ręki. Posiadanie dedykowanej torby narzędziowej lub paska monterskiego na najczęściej używane narzędzia przyspiesza pracę i zmniejsza ryzyko zgubienia czegoś. Jeśli pracujesz na wysokości, umieść narzędzia w sposób zabezpieczający przed upadkiem – spadający śrubokręt z kilku metrów potrafi wyrządzić poważne szkody, nie tylko narzędziu.

Pamiętaj o dokumentacji. Jeśli masz schemat instalacji elektrycznej Twojego domu, przejrzyj go przed przystąpieniem do pracy – może zawierać cenne informacje o rozmieszczeniu puszek i trasie przewodów. Zrób zdjęcie tablicy rozdzielczej przed zmianami, aby wiedzieć, które bezpieczniki były włączone przed odłączeniem. Po zakończeniu prac, możesz zrobić zdjęcia wykonanych połączeń w puszkach przed zamontowaniem włącznika – przyda się w przyszłości, jeśli zajdzie potrzeba modyfikacji czy diagnostyki.

Ostrożność jest kluczowa, zwłaszcza jeśli masz do czynienia ze starą instalacją. Stare przewody z bawełnianą lub gumową izolacją mogą być kruche, a próby manipulowania nimi mogą spowodować uszkodzenia, prowadzące do zwarć. W takich przypadkach rozsądniej jest rozważyć wymianę całego odcinka przewodu lub powierzyć pracę doświadczonemu elektrykowi, który oceni stan izolacji i ryzyko. Zasada jest prosta: niepewny – nie ruszaj lub konsultuj. Zawsze lepiej zapytać, niż ryzykować porażeniem.

Przygotowanie do pracy to nie tylko kwestia fizycznych działań, ale i psychicznego nastawienia. Elektryka wymaga spokoju, skupienia i cierpliwości. Nie pracuj, gdy jesteś zmęczony, zestresowany lub pod wpływem jakichkolwiek środków zmieniających percepcję (np. leków uspokajających, alkoholu). Błąd ludzki jest najczęstszą przyczyną wypadków elektrycznych. Jeśli czujesz się niepewnie, lepszym pomysłem jest wstrzymać się z pracami i poprosić o pomoc kogoś z większym doświadczeniem lub wynająć profesjonalistę – koszty usługi elektryka są niczym w porównaniu z kosztami leczenia po porażeniu lub, co gorsza, kosztami ludzkiego życia. Bezpieczeństwo instalacji elektrycznej jest absolutnym priorytetem.

Podsumowując, bezpieczne przygotowanie do pracy przy podłączaniu włącznika schodowego w puszce obejmuje: odłączenie zasilania i zabezpieczenie przed przypadkowym włączeniem, weryfikację braku napięcia próbnikiem/multimetrem, używanie izolowanych narzędzi, stosowanie środków ochrony indywidualnej (rękawice, okulary), zapewnienie stabilnego i dobrze oświetlonego miejsca pracy, ostrożne manipulowanie przewodami, identyfikację przewodów, odpowiednie przygotowanie puszek i zapas przewodów, a także świadomość własnych ograniczeń i gotowość do wezwania pomocy. To rygorystyczne podejście to Twój najlepszy "bezpiecznik" przed wypadkiem. Ignorowanie którejkolwiek z tych zasad to hazard, na który nie stać nikogo, kto ceni swoje życie i zdrowie. Praca z prądem zawsze kończy się jednym z dwóch wyników: albo sukcesem, albo porażeniem - dosłownie i w przenośni. Dbaj, aby zawsze był to ten pierwszy.

Rozpoznawanie przewodów w puszce instalacyjnej

Zanim zaczniesz cokolwiek podłączać, musisz dokładnie wiedzieć, co masz w rękach – a konkretnie, jakie przewody masz w puszce instalacyjnej i jakie pełnią funkcje w Twoim obwodzie. To kluczowy etap, od którego zależy poprawne działanie całej instalacji i przede wszystkim Twoje bezpieczeństwo. Praca w puszce instalacyjnej bez wiedzy, który przewód jest fazowy, neutralny, a który korespondencyjny do drugiego włącznika, to jak podróż przez labirynt po ciemku – skończy się frustracją, błędem, a potencjalnie porażeniem. Sztuka polega na metodycznym rozpracowaniu sieci połączeń, które na pierwszy rzut oka mogą wydawać się chaotyczne, ale kryją w sobie logiczną strukturę obwodu. Poprawne rozpoznawanie przewodów to podstawa, bez której ani rusz.

W nowoczesnych instalacjach elektrycznych (zgodnych z aktualnymi normami, np. PN-HD 60364-4-41) stosuje się ustandaryzowane kolory izolacji przewodów, co znacznie ułatwia ich identyfikację. Przewód fazowy (L – Line) przenoszący napięcie, od bezpiecznika do pierwszego włącznika lub bezpośrednio do lampy w pewnych schematach, jest zazwyczaj koloru brązowego lub czarnego (rzadziej szarego w starszych nowych instalacjach). Przewód neutralny (N – Neutral), stanowiący "powrót" prądu do źródła i mający zerowy potencjał względem ziemi, jest zawsze koloru niebieskiego. Przewód ochronny (PE – Protective Earth), połączony z uziemieniem, którego głównym zadaniem jest ochrona przed porażeniem w przypadku awarii, ma charakterystyczny kolor żółto-zielony. Pamiętaj, że kolory L mogą się różnić, ale N i PE powinny być standardowe, jeśli instalacja jest stosunkowo nowa i zgodna z normami.

Problem zaczyna się, gdy pracujesz ze starszymi instalacjami. Sprzed kilku dekad koloryzacja przewodów była mniej rygorystyczna. Możesz natknąć się na przewody w izolacji bawełnianej, gumowej lub plastikowej w kolorach czarnym, białym, czerwonym, szarym – a nawet jednolitym. Co gorsza, w wielu starych instalacjach brakowało przewodu ochronnego PE (instalacje dwużyłowe L i N). W takich przypadkach poleganie wyłącznie na kolorach to przepis na katastrofę. Tutaj niezbędny jest próbnik napięcia i multimetr, aby ustalić, co jest czym, zanim podejmiesz próbę jakiegokolwiek połączenia, ponieważ przypadkowe połączenie fazy z przewodem, który myślisz, że jest neutralny lub ochronny, spowoduje zwarcie.

Aby zidentyfikować przewody w puszce (oczywiście po UPEWNIENIU się, że zasilanie jest odłączone i brak napięcia zweryfikowany!), pierwszym krokiem jest zlokalizowanie przewodów przychodzących do puszki i wychodzących z niej. Zazwyczaj do puszki włącznika schodowego przychodzi zasilanie (np. przewód 3-żyłowy z L, N, PE), idą przewody do drugiego włącznika (tzw. korespondencja) i/lub przewody idące do lampy. Liczba i typ przewodów zależą od konkretnego schematu podłączenia włącznika schodowego. Puszka może być punktem zbiegu kilku obwodów lub tylko połączenia dla jednego obwodu.

Weź multimetr i ustaw go na pomiar ciągłości obwodu (charakterystyczny "bzyczek"). Odłączając po kolei wszystkie przewody od jakichkolwiek styków (wcześniej koniecznie zrób zdjęcia lub oznacz przewody, żeby pamiętać ich pierwotne położenie!), możesz testować połączenia. Przykładowo, jeśli masz przewody zasilające przychodzące do puszki, jeden z nich to faza (L) – ten, na którym pojawiłoby się napięcie, gdyby zasilanie było włączone. Drugi to neutralny (N), trzeci to ochronny (PE). Możesz też mieć przewody idące do lampy (L, N, PE dla lampy) i przewody idące do drugiego włącznika (tzw. korespondencja, zazwyczaj dwa przewody "faz przełączanych" plus PE lub tylko te dwa "biegacze" jeśli PE jest prowadzony osobną trasą).

Metodą identyfikacji jest "wywoływanie" przewodów. Gdy zasilanie jest odłączone, podłącz tymczasowo znaną żyłę (np. niebieski neutralny N) w skrzynce bezpiecznikowej do jednej z żył w puszce (którą podejrzewasz, że jest N). Następnie w innych puszkach lub przy lampie testuj ciągłość obwodu między tym przewodem a innymi niebieskimi przewodami – ten, który "dzwoni" multimetrem, jest również neutralnym N należącym do tego samego obwodu. Tę samą metodę można zastosować do identyfikacji przewodu ochronnego PE (zazwyczaj najłatwiej go rozpoznać, bo jest podłączony do metalowych części lamp i gniazdek). Przewód fazowy L będzie "gorący" (pod napięciem) tylko po włączeniu odpowiedniego bezpiecznika, a wcześniej zidentyfikowaniu go jako jedynego przewodu w zasilającym kablu, który nie jest N ani PE. Pamiętaj: ten test wykonuj ostrożnie, tylko przy użyciu multimetru, a nie dotykowo, i po odizolowaniu przewodów od wszystkiego innego.

Przewody "korespondencyjne" (tzw. "biegacze") łączące dwa włączniki schodowe są kluczowe w obwodzie schodowym. Zazwyczaj są to dwa przewody wychodzące z jednego włącznika schodowego i idące do drugiego. W obwodzie z samym tylko włącznikiem schodowym (bez krzyżowego) przewód z fazą L wchodzi do pierwszego włącznika, a z niego wychodzą dwa "biegacze" do drugiego włącznika. Z drugiego włącznika wychodzi jeden przewód ("faza przełączona") do lampy. Możesz je zidentyfikować, testując ciągłość obwodu między dwoma włącznikami po rozłączeniu wszystkich przewodów i otwarciu obu puszek. Te dwa przewody, które "dzwonią" między puszkami włączników, to Twoi "biegacze".

Warto od razu po identyfikacji oznaczyć każdy przewód markerem, kawałkiem taśmy izolacyjnej w odpowiednim kolorze (np. kawałek niebieskiej taśmy na przewodzie N, kawałek brązowej na L, żółto-zielonej na PE) lub specjalnymi etykietami do przewodów. To uchroni Cię przed pomyłką, zwłaszcza jeśli będziesz pracować nad instalacją przez dłuższy czas lub musiał przerwać pracę i wrócić do niej później. Błąd w identyfikacji może prowadzić do zwarcia, niepoprawnego działania oświetlenia (np. lampa świeci stale lub wcale) lub, co najgorsze, sprawić, że metalowe części lampy czy oprawki znajdą się pod napięciem.

Jeśli w puszce znajduje się przewód PE (żółto-zielony), upewnij się, że jest on poprawnie uziemiony, tj. połączony z główną szyną wyrównawczą lub bezpośrednio uziemieniem w tablicy rozdzielczej. W nowych instalacjach punkt uziemienia jest standardem w każdej puszce, a przewód PE zawsze jest dołączany do obwodu, nawet jeśli oprawa lampy jest plastikowa i nie wymaga uziemienia – stanowi on zabezpieczenie na przyszłość. W obwodzie włącznika schodowego przewód PE często przechodzi przez puszkę bez połączenia z samym włącznikiem (chyba że włącznik ma metalową ramkę i wymagane jest uziemienie), ale musi być połączony z przewodem PE idącym do lampy.

Przy identyfikacji przewodów korespondencyjnych ("biegaczy") między dwoma włącznikami schodowymi, w klasycznym schemacie te dwa przewody przenoszą "fazę przełączaną" – jeden gdy włącznik jest w jednej pozycji, drugi gdy jest w drugiej. Żaden z nich nie jest stale fazą L ani neutralnym N. W obwodzie z włącznikiem krzyżowym sytuacja jest nieco bardziej skomplikowana, ponieważ "biegacze" z pierwszego włącznika schodowego wchodzą do włącznika krzyżowego, a z niego wychodzą dwa inne "biegacze", które dopiero idą do drugiego włącznika schodowego. Dlatego precyzyjne rozrysowanie schematu Twojego obwodu przed identyfikacją przewodów może być pomocne.

Czasem zdarza się, że przewody w puszce są splątane lub ułożone chaotycznie. Przed przystąpieniem do identyfikacji, delikatnie je uporządkuj i rozprostuj, tak aby wyraźnie widzieć, skąd przychodzą i dokąd idą. Uszkodzona izolacja na którymkolwiek przewodzie w puszce to sygnał alarmowy – taki przewód powinien zostać bezwzględnie wymieniony. Nawet niewielkie pęknięcie izolacji stanowi potencjalne źródło zwarcia lub porażenia, zwłaszcza w wilgotnych warunkach. Praca z uszkodzonymi przewodami jest niedopuszczalna.

Zapamiętaj zasadę: zanim coś połączysz, musisz wiedzieć na 100%, co łączysz. Użyj narzędzi pomiarowych do potwierdzenia funkcji każdego przewodu, zwłaszcza w starszych instalacjach. Pamięć jest zawodna, zwłaszcza gdy przewodów jest dużo lub kolory są nietypowe. Solidna identyfikacja i opisanie przewodów na początku pracy to inwestycja czasu, która zaprocentuje uniknięciem kosztownych błędów i, co najważniejsze, zagwarantuje bezpieczeństwo instalacji. Niejednokrotnie widziałem, jak ludzie, śpiesząc się i pomijając etap identyfikacji, tworzyli chaos w puszce, który potem trudno było naprawić nawet doświadczonemu elektrykowi.

W przypadku napotkania nietypowej sytuacji, np. bardzo starej instalacji, nietypowych kolorów przewodów, dużej liczby przewodów w puszce, której przeznaczenia nie rozumiesz, lub braku przewodu PE tam, gdzie byś się go spodziewał, zastanów się nad skorzystaniem z pomocy specjalisty. Wiedza elektryka poparta doświadczeniem jest nieoceniona i może uchronić Cię przed poważnymi problemami. Nie warto ryzykować zdrowia i życia, aby zaoszczędzić kilkadziesiąt złotych na diagnostyce czy podłączeniu. Elektryka nie wybacza błędów, a rozpoznawanie przewodów to jej abecadło, bez którego żadna dalsza praca nie powinna mieć miejsca, ponieważ właściwe podłączenie światła na schodach czy w korytarzu zależy właśnie od tego fundamentalnego kroku. Zrozumienie "co jest czym" to 50% sukcesu całego przedsięwzięcia.

Podsumowując: rozpoznawanie przewodów w puszce instalacyjnej opiera się na znajomości standardowej kolorystyki (L-brąz/cz/szary, N-niebieski, PE-żółto-zielony), użyciu narzędzi pomiarowych (próbnik napięcia, multimetr) do weryfikacji braku napięcia i identyfikacji funkcji przewodów (L, N, PE, korespondencyjne), oznaczeniu każdego przewodu po identyfikacji oraz zachowaniu szczególnej ostrożności w starych instalacjach lub w przypadku nietypowej kolorystyki. Ten etap jest nie do pominięcia i stanowi fundament bezpiecznego i prawidłowego wykonania dalszych połączeń, prowadzących do działającego schemat podłączenia wyłącznika schodowego. Niech próba rozpoznania przewodów będzie dla Ciebie momentem największego skupienia.

Podłączenie drugiego włącznika schodowego - pełny obwód

Mając już za sobą niezbędne przygotowania i co najważniejsze, pewność co do funkcji każdego przewodu w puszce, możemy przejść do sedna sprawy – czyli do fizycznego podłączenie drugiego włącznika schodowego, tworząc tym samym pełny obwód umożliwiający sterowanie oświetleniem z dwóch, a nawet więcej miejsc. To właśnie specyficzne połączenie między dwoma łącznik schodowy i sposób ich wpięcia w obwód oświetleniowy wyróżnia instalację schodową od standardowej instalacji jednobiegunowej. To jest moment, w którym teoria spotyka się z praktyką, a wszystkie wcześniej zidentyfikowane przewody znajdują swoje właściwe miejsce w zaciskach włączników, ożywiając Twój plan sterowania oświetleniem. Wykonanie tego kroku z precyzją jest kluczowe dla funkcjonalności całego systemu.

Standardowy obwód z dwoma włącznikami schodowymi do sterowania jedną lampą wymaga poprowadzenia przewodu z zasilaniem (faza L, neutralny N, ochronny PE) do pierwszego włącznika, poprowadzenia przewodu między włącznikami (zawierającego dwa "przewody korespondencyjne" czyli "biegacze" oraz często PE), oraz poprowadzenia przewodu od drugiego włącznika do lampy (zawierającego "fazę przełączaną" i N, PE wracające do źródła). W puszce pierwszego włącznika zbiegają się więc przewody zasilające i przewody idące do drugiego włącznika. W puszce drugiego włącznika spotykają się przewody przychodzące od pierwszego włącznika i te idące do lampy. Lampa potrzebuje fazy przełączanej (która może pochodzić z jednego z dwóch włączników) oraz neutralnego N i ochronnego PE. To fundamentalna architektura.

Przy pierwszym włączniku schodowym, przewód fazowy L (zasilanie, zazwyczaj brązowy lub czarny) podłączamy do zacisku oznaczonego jako "L", "COM", "P", lub czasem z symbolem strzałki wchodzącej do włącznika. To jest wspólny zacisk (COM - Common), który będzie "podawał" napięcie na jeden z dwóch wyjść włącznika w zależności od jego położenia. Pozostałe dwa zaciski włącznika schodowego, często oznaczane cyframi 1 i 2, lub strzałkami wchodzącymi/wychodzącymi, służą do podłączenia dwóch "przewodów korespondencyjnych". Te przewody idą do drugiego włącznika schodowego. W puszce pierwszego włącznika, przewody neutralny N i ochronny PE z zasilania są zazwyczaj tylko "przelotowe", czyli łączą się z odpowiednimi przewodami N i PE idącymi w kierunku lampy (np. za pomocą szybkozłączek Wago), nie będąc podłączonymi do samego włącznika (chyba że wymaga tego metalowa obudowa lub specjalna funkcja włącznika).

W puszce drugiego włącznika schodowego, podłączamy przewody korespondencyjne ("biegacze") przychodzące od pierwszego włącznika do zacisków oznaczonych cyframi 1 i 2 (lub odpowiadającymi im symbolami). Tutaj również ważna jest konsekwencja – jeśli przy pierwszym włączniku przewód z zacisku 1 szedł do drugiego włącznika, to w drugim włączniku powinien on wejść na zacisk odpowiadający 1, i podobnie z przewodem z zacisku 2. Zacisk "L", "COM", "P" (lub ze strzałką wychodzącą do obciążenia) na drugim włączniku schodowym służy do podłączenia przewodu, który idzie do lampy. Ten przewód będzie przenosił "fazę przełączaną", czyli napięcie pojawiające się na nim w zależności od położenia obu włączników.

Przewód odchodzący od zacisku COM/L/P drugiego włącznika idzie do lampy i podłączany jest do zacisku fazowego (L) oprawy oświetleniowej (zazwyczaj również oznaczonego literą L lub symbolem oprawy). Przewód neutralny N z puszki drugiego włącznika (lub z puszki lampy, jeśli N jest "przelotowy" przez puszkę włącznika) podłączamy do zacisku neutralnego (N) oprawy oświetleniowej. Przewód ochronny PE (żółto-zielony), który przechodził przez puszki włączników (lub jest prowadzony osobnym kablem), podłączamy do zacisku ochronnego (symbol uziemienia - kółko z kreskami lub T) na oprawie lampy, o ile oprawa ma metalowe części wymagające uziemienia. Jeśli oprawa jest plastikowa, przewód PE kończy się w puszce lub w oprawie i nie jest podłączany, ale jego obecność w instalacji jest w nowych obwodach obowiązkowa.

Zaciski na włącznikach schodowych mogą się różnić w zależności od producenta i modelu. Zawsze zapoznaj się z instrukcją producenta dołączoną do włącznika – to Twoja biblia przy podłączaniu. Wspólny zacisk COM może być opisany inaczej, a zaciski korespondencyjne mogą mieć różne oznaczenia literowe lub symboliczne (np. strzałki wchodzące i wychodzące). Z mojego doświadczenia, brak instrukcji lub jej ignorowanie to jedna z częstszych przyczyn błędów w podłączeniu – producenci przewidują konkretne ułożenie przewodów, które należy respektować dla prawidłowego działania i bezpieczeństwa.

Kluczem do zrozumienia, jak działa pełny obwód włączników schodowych, jest koncepcja "przewodów korespondencyjnych" (biegaczy). Te dwa przewody między włącznikami przenoszą napięcie fazowe, które jest "podane" na jeden z nich przez pierwszy włącznik. Drugi włącznik, zmieniając swoje położenie, "pobiera" napięcie albo z pierwszego biegacza, albo z drugiego, i podaje je dalej do lampy. Zmieniając pozycję któregokolwiek z włączników, zmieniasz ścieżkę przepływu prądu, albo zamykając obwód do lampy (światło się zapala), albo przerywając go (światło gaśnie). To sprytne rozwiązanie, które sprawia, że oba włączniki są "równorzędne" w sterowaniu oświetleniem.

Na przykład: jeśli pierwszy włącznik jest w pozycji A, podaje fazę na biegacza 1. Jeśli drugi włącznik jest również w pozycji A, pobiera napięcie z biegacza 1 i podaje je do lampy – lampa świeci. Jeśli zmienisz pozycję pierwszego włącznika na B, podaje fazę na biegacza 2 – lampa gaśnie, bo drugi włącznik w pozycji A nie pobiera napięcia z biegacza 2. Jeśli teraz zmienisz pozycję drugiego włącznika na B, pobiera napięcie z biegacza 2 (gdzie faza jest podana przez pierwszy włącznik w pozycji B) i lampa ponownie świeci. W ten sposób każda zmiana pozycji któregokolwiek włącznika zmienia stan oświetlenia.

Przy fizycznym podłączaniu przewodów do zacisków włącznika, upewnij się, że izolacja została zdjęta na odpowiednią długość, zgodną z zaleceniami producenta (zazwyczaj ok. 8-10 mm). Końcówka przewodu powinna w całości zmieścić się w zacisku, a izolacja powinna dolegać do krawędzi zacisku. Nie pozostawiaj gołej żyły przewodu wystającej poza zacisk – to ryzyko zwarcia i porażenia. Jeśli używasz zacisków śrubowych, dokręć śruby z odpowiednim momentem, sprawdzając pewność połączenia delikatnym pociągnięciem za przewód. W przypadku zacisków sprężynowych (bezśrubowych), po prostu wciśnij odizolowany przewód do oporu, upewniając się, że jest prawidłowo osadzony.

Po podłączeniu wszystkich przewodów w obu puszkach włączników i przy lampie (zostaw na razie lampę wiszącą lub leżącą tak, abyś miał dostęp do jej przewodów), przed zamontowaniem włączników i oprawy na stałe, jeszcze raz, na odłączonym zasilaniu, sprawdź poprawność połączeń zgodnie ze schematem, który masz przed sobą. Możesz też użyć multimetru do sprawdzenia ciągłości obwodu – np. czy z zacisku COM pierwszego włącznika jest ciągłość z jednym z zacisków korespondencyjnych (1 lub 2), w zależności od położenia włącznika, i podobnie przy drugim włączniku.

Gdy jesteś pewien, że wszystkie połączenia są wykonane poprawnie i pewnie, a przewody schludnie ułożone w puszkach (używając szybkozłączek lub starannie izolując złączki śrubowe), możesz przystąpić do montażu włączników w puszkach i oprawy lampy. Włączniki montuje się wkrętami do "uszu" puszki lub za pomocą łapek rozporowych w puszce. Oprawę lampy montuje się na haku lub dedykowanym wsporniku w suficie lub ścianie. Dopiero po zamontowaniu wszystkiego włącz zasilanie w tablicy rozdzielczej i przetestuj działanie oświetlenia z obu włączników. Światło powinno się zapalać i gasnąć niezależnie od tego, którego włącznika użyjesz i w jakiej pozycji znajduje się drugi.

W przypadku, gdy światło nie działa poprawnie (świeci stale, wcale, miga, albo włączniki działają "na odwrót"), natychmiast odłącz zasilanie i zweryfikuj poprawność połączeń, szczególnie tych korespondencyjnych między włącznikami i połączenia zacisku COM drugiego włącznika z lampą. Najczęstsze błędy to zamiana przewodów korespondencyjnych między sobą lub zamiana zacisków włącznika (np. podłączenie biegaczy do zacisków COM zamiast do 1 i 2, lub odwrotnie). W niektórych przypadkach, przy zastosowaniu specyficznych włączników lub schematów, konieczne może być inne podłączenie PE lub N w puszkach, ale w standardowym obwodzie schodowym N i PE są zazwyczaj tylko "przelotowe" w puszkach włączników.

Pamiętaj, że istnieją również schematy prowadzenia instalacji schodowej z zastosowaniem puszki odgałęźnej umieszczonej w innym miejscu niż puszki włączników – np. lampa i zasilanie spotykają się w puszce pod sufitem, a do puszek włączników idą tylko przewody "biegaczy" i ewentualnie PE. W takim schemacie to w puszce pod sufitem (lub w puszce przy lampie) następuje główne połączenie fazy L zasilającej z zaciskiem COM jednego włącznika, a "faza przełączana" z zacisku COM drugiego włącznika łączy się z lampą. N i PE również spotykają się w puszce lampy. Ważne jest, aby schemat prowadzenia przewodów był spójny z wybranym sposobem podłączenia.

Wykonując podłączenie drugiego włącznika schodowego w puszce, nie lada wyzwanie stanowi uporządkowanie wszystkich przewodów wewnątrz puszki, zwłaszcza gdy jest ona płytka lub przewodów jest wiele (np. gdy w tej samej puszce krzyżuje się kilka obwodów). Schludne ułożenie przewodów minimalizuje ryzyko ich uszkodzenia podczas montażu włącznika i zapewnia łatwiejszy dostęp w przyszłości. Złączki (zwłaszcza szybkozłączki) pomagają w organizacji przewodów. Przewody korespondencyjne między włącznikami są sercem układu, ich prawidłowe poprowadzenie i podłączenie to decydujący moment całego procesu. To właśnie na tym etapie widać, czy poprzednie kroki, takie jak rozpoznawanie przewodów i przygotowanie, zostały wykonane solidnie.

Jednym z idiomów, który pasuje do tego etapu, jest "diabeł tkwi w szczegółach". Niewielki błąd w podłączeniu jednego przewodu w jednym z włączników sprawi, że cały obwód nie będzie działał tak, jak powinien. Cierpliwość i metodyczne sprawdzanie każdego połączenia są tutaj na wagę złota. Pamiętaj o zapewnieniu odpowiedniej wentylacji w puszkach instalacyjnych (nie zasłaniaj wszystkich otworów), aby uniknąć nadmiernego gromadzenia się ciepła, zwłaszcza jeśli przez puszkę przechodzi wiele przewodów z innych, obciążonych obwodów – choć w przypadku obwodów oświetleniowych nie jest to tak krytyczne jak przy gniazdkach. Zapewnienie odpowiedniej przestrzeni w puszce i prawidłowe zarządzanie przewodami to sztuka sama w sobie, która decyduje o łatwości montażu i trwałości połączeń.

Podłączenie pełnego obwodu schodowego nie kończy się na fizycznym połączeniu przewodów. Równie ważne jest prawidłowe zamocowanie włączników w puszce, tak aby były stabilne i nie ruszały się podczas naciskania klawisza. Włączniki schodowe muszą być solidnie osadzone w ścianie, aby zapewnić komfort użytkowania. Pamiętaj, że każdy włącznik schodowy to nie tylko element funkcjonalny, ale i estetyczny – jego proste i równe zamontowanie poprawia ogólny wygląd pomieszczenia, a przecież nikt nie chce patrzeć na krzywo wiszący lub wystający ze ściany włącznik. Po zakończeniu wszystkich połączeń i zamontowaniu elementów, po włączeniu zasilania, test działania obu włączników jest momentem prawdy. Jeśli wszystko działa jak należy, możesz pogratulować sobie dobrze wykonanej pracy, która stanowiła całkiem konkretne wyzwanie, wymagające nie tylko zręczności, ale i wiedzy z zakresu elektryki.

Jeśli obwód ma obejmować więcej niż dwa miejsca sterowania (np. trzy lub cztery), będziesz potrzebował dodatkowych włączników krzyżowych umieszczonych między dwoma włącznikami schodowymi. Schemat podłączenia staje się wtedy nieco bardziej złożony, ale zasada działania pozostaje podobna – włączniki krzyżowe "krzyżują" przewody korespondencyjne, zmieniając ich konfigurację i wpływając na przepływ prądu do lampy. Podłączenie włącznika krzyżowego również odbywa się w puszce instalacyjnej, a przewody korespondencyjne z pierwszego włącznika schodowego wchodzą do krzyżowego na jedne zaciski, a z drugich zacisków włącznika krzyżowego wychodzą kolejne dwa przewody korespondencyjne do następnego włącznika (schodowego lub kolejnego krzyżowego). Wówczas puszki z włącznikami krzyżowymi również staną się centrami skomplikowanych połączeń, a umiejętne zarządzanie przewodami i złączkami stanie się jeszcze bardziej krytyczne. Pamiętaj, że do instalacji z dwoma włącznikami schodowymi nie potrzebujesz krzyżowych – są one tylko do systemów sterowania z trzech i więcej punktów.

Jedna myśl przewodnia, która powinna towarzyszyć Ci na etapie podłączania: każdy przewód ma swoje konkretne miejsce. Nie ma miejsca na zgadywanie ani "a może włączę to tutaj?". Jeśli schemat mówi, że faza L idzie do zacisku COM pierwszego włącznika, a dwa biegacze do 1 i 2, to tak ma być, kropka. Nie ma alternatywy dla prawidłowego podłączenia. Właśnie dlatego etap rozpoznawania przewodów i posiadanie klarownego schematu w głowie (lub na papierze) są tak istotne przed podłączeniem, aby finalny schemat podłączenia włącznika schodowego w puszce odpowiadał temu, który zapewnia poprawne działanie i bezpieczeństwo, dając Ci spokój na lata i przyjemność z łatwego sterowania światłem w Twoim domu.

Pamiętaj też o specyfice samych włączników schodowych. Standardowy włącznik schodowy pojedynczy ma zazwyczaj trzy zaciski: jeden wspólny (COM) i dwa korespondencyjne (1, 2). Włącznik krzyżowy ma zazwyczaj cztery zaciski: dwa wejściowe i dwa wyjściowe, które "przekładają" sygnał. Zrozumienie tej różnicy jest kluczowe przy planowaniu i podłączaniu obwodu, zwłaszcza gdy system ma więcej niż dwa punkty sterowania. Dokładne liczenie przewodów i zacisków w każdej puszce oraz przy lampie, a następnie porównanie tego ze schematem, to doskonała metoda weryfikacji poprawności swoich działań przed włączeniem zasilania, minimalizując ryzyko niespodzianek w postaci zwarć czy nieprawidłowego działania, co jest często ostatnim elementem procesu podłączenia drugiego włącznika schodowego.

Schemat podłączenia włącznika schodowego

Dla wielu osób schemat to sucha kreska, dla elektryka – mapa skarbów. Zrozumienie, jak wygląda i jak działa schemat podłączenia włącznika schodowego, jest niezbędne do prawidłowego wykonania instalacji i stanowi wizualną instrukcję całego procesu. Choć fizyczne podłączenie przewodów w puszce jest kluczowe, to właśnie schemat tłumaczy logiczne połączenia i przepływ prądu w obwodzie sterowania oświetleniem z dwóch miejsc. Nie trzeba być inżynierem, aby go odczytać, ale wymaga to podstawowej znajomości symboli elektrycznych i zrozumienia, jak przewody łączą się między sobą i z elementami wykonawczymi (włączniki, lampa) oraz zabezpieczeniami (bezpiecznik). Schemat to plan bitwy, bez którego żołnierz błąka się w ciemnościach.

Najprostszy schemat obwodu schodowego dla sterowania z dwóch miejsc wygląda następująco. Punktem wyjścia jest zasilanie – bezpiecznik (lub inny aparat zabezpieczający) w tablicy rozdzielczej. Od niego idzie przewód fazowy (L) do pierwszej puszki włącznika schodowego. W tej puszce, przewód L podłączony jest do wspólnego zacisku (COM) pierwszego włącznika schodowego. Od pozostałych dwóch zacisków pierwszego włącznika (1 i 2) odchodzą dwa "przewody korespondencyjne" (biegacze) w kierunku drugiej puszki włącznika schodowego. Te dwa biegacze stanowią swoisty "most" między włącznikami.

W drugiej puszce włącznika schodowego, dwa przewody korespondencyjne (przychodzące z pierwszego włącznika) podłączone są do zacisków korespondencyjnych (1 i 2) drugiego włącznika schodowego. Ważne, aby zachować spójność połączeń biegaczy, np. biegacz z zacisku 1 w pierwszym włączniku idzie do zacisku 1 w drugim włączniku, a z 2 do 2. Następnie, od wspólnego zacisku (COM) drugiego włącznika schodowego, odchodzi przewód "fazy przełączanej" do oprawy lampy. To ten przewód zasila lampę w zależności od położenia obu włączników.

Obwód lampy musi być zamknięty, co oznacza, że prąd musi mieć "drogę powrotną" do źródła zasilania. Z oprawy lampy odchodzi przewód neutralny (N), który wraca do zasilania (szyna N w tablicy rozdzielczej lub punkt N w puszce rozgałęźnej). Jeśli instalacja jest zgodna z normami, od oprawy lampy odchodzi również przewód ochronny (PE), który wraca do uziemienia (szyna PE w tablicy rozdzielczej). W puszce pierwszego włącznika, przewody N i PE z zasilania często przechodzą przez puszkę i łączą się (za pomocą złączek) z przewodami N i PE idącymi w kierunku lampy/puszki lampy, nie będąc w ogóle podłączonymi do samego włącznika schodowego. Podobnie w puszce drugiego włącznika – N i PE mogą być "przelotowe", łącząc się z N i PE idącymi do lampy/puszki lampy.

To, co kluczowe w schemat podłączenia wyłącznika schodowego, to to, że przewód fazowy L doprowadzany jest tylko do jednego z włączników schodowych (zazwyczaj pierwszego od zasilania), a "faza przełączana" wychodzi tylko z drugiego włącznika (tego, który jest bliżej lampy w typowym schemacie), zasilając lampę. Przewody korespondencyjne między włącznikami przenoszą napięcie fazowe, które jest manipulowane przez położenie obu włączników. Jeśli instalacja obejmuje więcej niż dwa punkty sterowania i zawiera włączniki krzyżowe, włączniki krzyżowe umieszcza się "w ciągu" przewodów korespondencyjnych między dwoma włącznikami schodowymi.

Schemat z włącznikami krzyżowymi wygląda tak: Zasilanie L idzie do COM pierwszego włącznika schodowego. Z zacisków 1 i 2 pierwszego włącznika schodowego idą dwa przewody korespondencyjne do pierwszego włącznika krzyżowego (na jego zaciski wejściowe, np. IN1 i IN2). Z zacisków wyjściowych (OUT1 i OUT2) pierwszego włącznika krzyżowego idą kolejne dwa przewody korespondencyjne do drugiego włącznika krzyżowego (jeśli jest więcej niż jeden) lub do drugiego włącznika schodowego (na jego zaciski 1 i 2). Z zacisku COM drugiego włącznika schodowego idzie faza przełączana do lampy. N i PE wracają do zasilania tak jak w prostym obwodzie schodowym. Każdy włącznik krzyżowy ma zdolność "skrzyżowania" przewodów, co zmienia stan obwodu i pozwala na sterowanie z dodatkowego miejsca.

Graficzne przedstawienie schematu podłączenia włącznika schodowego zazwyczaj wykorzystuje symbole. Bezpiecznik jest symbolem kwadracika z kreską. Włącznik schodowy jest symbolem okręgu (punkt styku) z przerywaną linią zakończoną strzałką i połączoną z jednym ze styków, plus dwa inne styki (reprezentujące COM, 1 i 2). Włącznik krzyżowy ma bardziej skomplikowany symbol, przedstawiający przekładanie przewodów. Lampa jest zwykle reprezentowana przez okrąg z krzyżykiem w środku. Przewody są liniami: ciągłą linią dla fazy (L), linią kreskowaną lub przerywaną dla neutralnego (N), i linią z krótszą równoległą kreską (lub kombinacją kresek) dla ochronnego (PE). Na schematach często umieszcza się też punkty połączeń przewodów (grube kropki) oraz oznaczenia przewodów literami (L, N, PE) i numerami obwodów.

Rozrysowanie lub znalezienie gotowego schematu odpowiedniego dla Twojej instalacji (dwóch włączników schodowych vs. schodowy + krzyżowe + schodowy) i trzymanie go pod ręką podczas pracy w puszce jest bezcenne. To jest jak nawigacja GPS – nawet jeśli znasz trasę, pomocne jest potwierdzenie kierunku. Pamiętaj, że różne sposoby prowadzenia przewodów (np. zasilanie do pierwszego włącznika, zasilanie do lampy, zasilanie do puszki rozgałęźnej) będą skutkowały nieco innymi układami przewodów w poszczególnych puszkach, choć logiczny schemat podłączenia pozostanie podobny pod względem funkcjonalnym. Na przykład, jeśli zasilanie idzie najpierw do puszki przy lampie, a stamtąd do włączników, to w puszce lampy będą zbiegały się L, N, PE zasilania, a odchodzić będzie N i PE do lampy, oraz przewody korespondencyjne idące do pierwszego włącznika, a potem do drugiego, skąd wróci "faza przełączana" do lampy.

Niektóre włączniki schodowe mają nieco inne rozmieszczenie zacisków lub wewnętrzne połączenia. Dlatego zawsze odwołuj się do schematu dołączonego przez producenta włącznika. Czasem zacisk COM może być w innym miejscu niż oczekiwałeś, albo zaciski korespondencyjne mogą być oznaczone np. "L1" i "L2". Ignorowanie specyfiki włącznika i podłączenie "na czuja" prowadzi do błędów. Różni producenci, różne serie – potrafią być drobne, ale znaczące różnice w sposobie podłączania. Stare przysłowie "gdzie instrukcja zawiodła, tam się puszka spaliła" ma swoje głębokie uzasadnienie w elektryce.

Zrozumienie schematu to również umiejętność wyobrażenia sobie, jak prąd "płynie" przez obwód w różnych stanach włączników. W obwodzie schodowym, prąd płynie od bezpiecznika L, przez zacisk COM pierwszego włącznika, przez jeden z przewodów korespondencyjnych (w zależności od pozycji włącznika), dociera do drugiego włącznika (na jeden z zacisków korespondencyjnych), przechodzi przez wewnętrzny mechanizm drugiego włącznika i wychodzi z zacisku COM drugiego włącznika (jeśli ten jest w odpowiedniej pozycji, aby "połączyć" zacisk COM z tym konkretnym biegaczem), dociera do lampy, przechodzi przez żarówkę/źródło światła, wraca przewodem N do zasilania i obwód jest zamknięty – lampa świeci. Jeśli którekolwiek z ogniw tego łańcucha jest przerwane przez położenie jednego z włączników, obwód jest otwarty i lampa gaśnie.

Umiejętność czytania schematów elektrycznych przydaje się nie tylko przy instalacji, ale również przy późniejszej diagnostyce problemów. Jeśli oświetlenie schodowe przestanie działać, znając schemat, łatwiej będzie zlokalizować potencjalną przyczynę awarii – czy to brak zasilania na pierwszym włączniku, przerwa w przewodach korespondencyjnych, czy problem z samym włącznikiem lub lampą. Traktowanie schematu jako integralnej części instrukcji montażu to znak profesjonalnego podejścia.

Przedstawione poniżej, nie jako obrazek ale jako logiczny opis, schemat podłączenia włącznika schodowego może przybrać formę listy połączeń dla każdej puszki i lampy, co dla niektórych jest łatwiejsze do przyswojenia niż diagram. W puszce nr 1 (zasilanie): L z zasilania do COM włącznika 1; 1 z włącznika 1 do biegacza 1; 2 z włącznika 1 do biegacza 2; N z zasilania do N do lampy (np. przez złączkę); PE z zasilania do PE do lampy (np. przez złączkę). W puszce nr 2: Biegacz 1 do zacisku 1 włącznika 2; Biegacz 2 do zacisku 2 włącznika 2; COM włącznika 2 do L do lampy; N do lampy (np. przelotowe ze złączki); PE do lampy (np. przelotowe ze złączki). Przy lampie: L z puszki nr 2 (COM włącznika 2) do L oprawy; N z zasilania/puszki do N oprawy; PE z zasilania/puszki do PE oprawy (jeśli dotyczy). Taki opis krok po kroku, oparty na schemacie, może pomóc w weryfikacji każdego połączenia.

Istnieją również nieco odmienne, czasem bardziej uproszczone sposoby prowadzenia przewodów, ale zawsze wynikają one z tego samego fundamentalnego schematu działania. Np. w starszych instalacjach można spotkać się z "prowadzeniem zasilania przez włącznik", gdzie L wchodzi do jednego włącznika, a z niego wychodzi L, N i PE do następnego włącznika lub do lampy, ale te schematy są rzadziej stosowane w nowoczesnym budownictwie i często są mniej przejrzyste. Standardowy schemat, gdzie L i N (i PE) idą albo do pierwszej puszki włącznika, albo do puszki przy lampie/rozgałęźnej, a między włącznikami idą tylko biegacze i PE, jest najbardziej typowy i zalecany, między innymi ze względu na czytelność okablowania w puszkach i mniejszą liczbę przewodów pod napięciem w samym włączniku (tylko L na COM w jednym z nich, a biegacze są pod napięciem tylko wtedy, gdy pierwszy włącznik je poda).

Wykonanie nawet najbardziej skomplikowanego schematu jest możliwe krok po kroku, skupiając się na pojedynczych połączeniach w każdej puszce, po uprzedniej identyfikacji przewodów. Pamiętaj, że teoria (schemat) i praktyka (przewody w puszce) muszą być spójne. Jeśli na schemacie widzisz połączenie N w złączce w puszce pierwszego włącznika, a fizycznie masz tylko trzy przewody (L zasilania, L,1,2 do drugiego włącznika, L,N,PE do lampy), to oznacza, że coś się nie zgadza z identyfikacją przewodów lub sam schemat, którym się posługujesz, nie odpowiada stanowi faktycznemu Twojej instalacji. W takim przypadku należy zatrzymać pracę i jeszcze raz zweryfikować wszystkie przewody i ich pochodzenie.

Z mojego doświadczenia, jednym z najczęstszych błędów wynikających z niezrozumienia schematu jest zamiana przewodów korespondencyjnych (biegaczy) z przewodem zasilającym L lub przewodem do lampy wychodzącym z drugiego włącznika. Jeśli przewód zasilający L podłączysz np. do zacisku 1 zamiast do COM w pierwszym włączniku, obwód nie będzie działał, a w najlepszym wypadku spowoduje zwarcie. Zrozumienie funkcji każdego zacisku na włączniku schodowym (COM to wejście/wyjście napięcia, 1 i 2 to "ścieżki" do drugiego włącznika) i każdego przewodu (L, N, PE, biegacze, faza przełączana do lampy) w puszce jest absolutnym minimum, aby prawidłowo jak podłączyć przełącznik schodowy i sprawić, by cała magia sterowania światłem z dwóch miejsc zadziałała bez zarzutu.

Pamiętaj, że dobry schemat to połowa sukcesu. Pozwala on przewidzieć, jakie przewody powinny znaleźć się w każdej puszce i do których zacisków powinny zostać podłączone. Nigdy nie pracuj "na pamięć", zwłaszcza przy pierwszej instalacji schodowej. Posiadaj fizyczny schemat pod ręką i sprawdzaj każde połączenie zanim przejdziesz do następnego. Uporządkowanie przewodów w puszce, zgodne ze schematem (np. prowadząc przewody zasilające do jednego punktu, a korespondencyjne do innych zacisków), ułatwi pracę i weryfikację poprawności połączeń, a także estetykę instalacji wewnątrz puszki, która, choć niewidoczna na co dzień, świadczy o jakości wykonania. Solidnie wykonany schemat podłączenia włącznika schodowego w Twoim domu będzie służył bezawaryjnie przez długie lata, podnosząc komfort użytkowania pomieszczeń z wieloma wejściami lub piętrami.

Finalnym testem po
