Jak podłączyć rolety zewnętrzne na pilota i uniknąć kosztownych wpadek

Wybór rolety to jedno, a sprawne podłączenie całego napędu to drugie i właśnie w tym miejscu wielu inwestorów grzęźnie. Przewody o niewłaściwym przekroju, brak zabezpieczeń różnicowoprądowych, niedopasowany pilot potrafią zmienić pozornie prostą instalację w pasmo nerwów i wydatków. Tymczasem wystarczy przestrzegać kilku żelaznych reguł, żeby sterowanie roletami zewnętrznymi na pilota działało bez zarzutu przez następne kilkanaście lat.

• Jaki kabel i zabezpieczenia wybrać do rolet zewnętrznych
• Schemat podłączenia silnika rolety krok po kroku
• Programowanie pilota i integracja z inteligentnym domem
• Zasilanie awaryjne i UPS dla rolet

Jaki kabel i zabezpieczenia wybrać do rolet zewnętrznych

Napięcie zasilania determinuje typ okablowania, a nie odwrotnie. Większość silników roletowych sprzedawanych na polskim rynku pracuje przy napięciu 230 V AC, co oznacza, że do skrzynki rolety doprowadzasz zwykły obwód domowy, taki sam jak dla gniazdka. Modele niskonapięciowe 12 V lub 24 V wymagają transformatora, a te rozwiązania stosuje się głównie przy napędach solarnych lub akumulatorowych, gdzie napięcie akumulatora wymaga konwersji.

Przekrój przewodu dobiera się do mocy silnika i długości obwodu. Typowy silnik rurowy o mocy od 100 W do 200 W pobiera prąd rzędu 0,5-0,9 A, więc kabel YDYp 3×1,5 mm² wystarcza przy obwodach do około 20 m. Dla dłuższych tras albo większych mocy sięgnij po YDYp 3×2,5 mm², który ogranicza spadki napięcia poniżej 3% dopuszczalnej normy.

Różnica między roletami 12/24 V a 230 V sprowadza się do jednego: bezpieczeństwa i długości kabla. Niskie napięcie pozwala prowadzić przewody cieńsze i dłuższe bez strat, ale transformator obniża sprawność energetyczną o kilka procent. Napięcie sieciowe jest mniej wymagające przy krótkich odcinkach, lecz wymaga pełnych zabezpieczeń nadprądowych i różnicowoprądowych.

Zabezpieczenia stanowią kręgosłup bezpieczeństwa. Każdy obwód roletowy w rozdzielni chroni wyłącznik nadprądowy B10 A, dobrany do prądu zwarciowego silników rurowych. Różnicówka 30 mA reaguje na upływ prądu i chroni porażeniowo, więc pominięcie tego elementu to gruba przesada. Normy PN-HD 60364-7-712 wymagają takiej ochrony dla obwodów zewnętrznych, nawet jeśli roleta schowana jest w skrzynce.

Przy prowadzeniu kabla na zewnątrz budynku stosuje się peszle odporne na UV oraz przewody w podwójnej izolacji. Standardowy peszel szary nie znosi długotrwałego nasłonecznienia i po kilku latach pęka. Rozwiązaniem są peszle czarne z filtrem UV albo kanały kablowe z polichlorku winylu, które chronią przewód przed skrajnymi temperaturami.

Niezbędne narzędzia

• Wiertnica udarowa lub młotowiertarka do przewiertów przez mur
• Szczypce do ściągania izolacji z nożem bocznym
• Miernik napięcia z funkcją testu ciągłości obwodu
• Puszki elektryczne natynkowe i podtynkowe w zależności od etapu budowy
• Zestaw końcówek tulejkowych do zaciskania żył wielodrutowych

Schemat podłączenia silnika rolety krok po kroku

Zanim pojawi się pierwszy wkręt, warto rozrysować trasę kabla. Schemat podłączenia rolety zewnętrznej zaczyna się w rozdzielni, biegnie przez puszkę pośrednią lub bezpośrednio do puszki przyokiennej, a kończy w skrzynce rolety. Każdy punkt pośredni to potencjalne miejsce awarii, więc minimalizm instalacji popłaca.

W rozdzielni obwód roletowy wyprowadzasz z wyłącznika nadprądowego B10 A i różnicówki 30 mA. Faza idzie bezpośrednio do silnika przez wyłącznik żaluzjowy, który przełącza kierunek obrotów. Przewód neutralny i ochronny łączysz w puszce roletowej z odpowiednimi zaciskami silnika.

Kolory żył w polskich instalacjach są ściśle określone: brązowy lub czarny to faza L, niebieski to neutralny N, żółto-zielony to ochronny PE. W silnikach roletowych z dodatkowym sterowaniem pojawiają się dwie żyły kierunkowe L1 (podnoszenie) i L2 (opuszczanie) najczęściej w kolorze czarnym i brązowym lub szarym i brązowym.

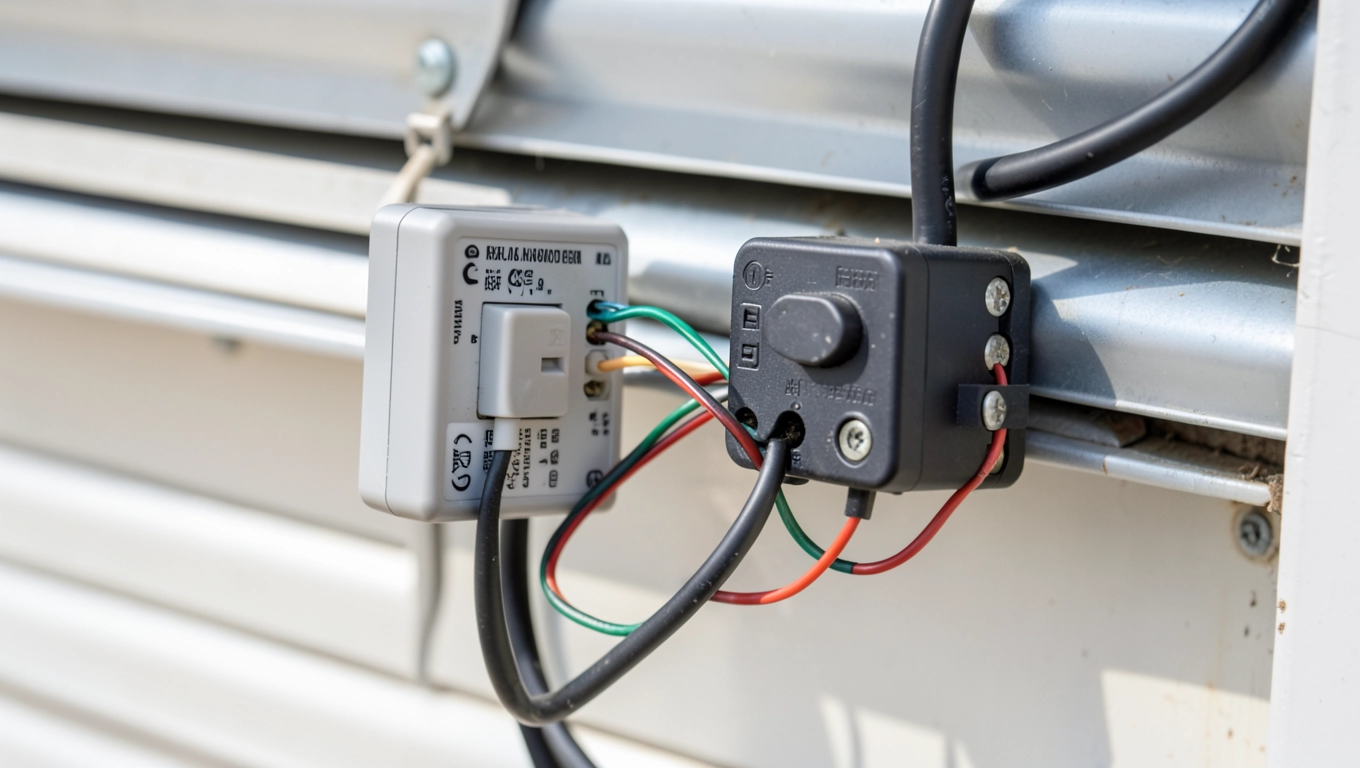

Sama puszka przyokienna to kolejne 30 minut roboty. Przewód z rozdzielni wchodzi do puszki, żyły łączą się z kablami prowadzącymi do silnika przez kostkę elektryczną, a nadmiar kabla około 50 cm zostawiasz w środku puszki. Zapas przydaje się przy awariach, gdy trzeba przedłużyć żyłę albo wymienić zacisk.

Typy włączników różnią się mechaniką działania, a nie tylko wyglądem. Włącznik zwierny żaluzjowy działa impulsowo przekręcasz w górę lub w dół, a silnik jedzie do końca skoku i wyłącza się krańcówką wewnętrzną. Włącznik z podtrzymaniem wymaga przytrzymania przez cały czas pracy, co bywa uciążliwe. Wariant roletowy z blokadą pozwala zaprogramować pozycję ulubioną, np. uchylną do wietrzenia.

Podłączenie silnika rolety wymaga zachowania kolejności faz. Jeśli po pierwszym uruchomieniu roleta jedzie w złą stronę nie panikuj, wystarczy zamienić miejscami żyły L1 i L2 na kostce przy silniku lub w wyłączniku. Silnik rurowy jest zabezpieczony termicznie przed ciągłą pracą, więc nawet kilkugodzinne pomyłki nie spalą uzwojenia.

Procedura bezpiecznego podłączenia

1. Wyłącz napięcie w rozdzielni i sprawdź miernikiem brak potencjału na przewodach.
2. Zdejmij izolację z żył na długości około 10 mm za pomocą ściągacza.
3. Zaciśnij końcówki tulejkowe na żyłach wielodrutowych zapobiega to strzępieniu miedzi.
4. Połącz żyły w kostce elektrycznej zgodnie ze schematem producenta silnika.
5. Włącz napięcie i przetestuj kierunek obrotów rolety.

Programowanie pilota i integracja z inteligentnym domem

Tryb nauki w pilocie to najczęściej sekwencja trzech kroków, która zajmuje mniej niż minutę. Na odbiorniku wbudowanym w silnik lub w puszce naciskasz przycisk programowania na 3 sekundy, dioda LED zaczyna migać, a wtedy wciskasz przycisk Góra na pilocie. Dioda potwierdza krótkim błyskiem i gotowe pilot jest sparowany.

Każdy silnik z odbiornikiem radiowym ma ograniczoną pamięć kanałów, zwykle od 5 do 20 pilotów. Po zapełnieniu pamięci nowy pilot nadpisuje pierwszy zapisany. W praktyce oznacza to, że pilot zgubiony w fotelu kanapy może nadal sterować roletą, jeśli nie skasujesz go ręcznie warto o tym pamiętać przy wynajmie mieszkania.

Integracja z systemami smart home otwiera zupełnie nowe możliwości. Centrala Home Assistant, Tuya lub Fibaro komunikuje się z odbiornikiem roletowym przez protokół Zigbee, Z-Wave lub Wi-Fi, zależnie od modelu. Scenariusz „symulacja obecności" polega na automatycznym podnoszeniu i opuszczaniu rolet o różnych porach dnia, co skutecznie odstrasza potencjalnych włamywaczy.

Harmonogramy poranne i wieczorne oszczędzają energię. Rolety opuszczone latem blokują nawet 90% promieniowania słonecznego, co obniża temperaturę wnętrza o 3-5°C i zmniejsza obciążenie klimatyzacji. Zimą zamknięcie rolet na noc ogranicza straty ciepła przez okna o około 20%, co przekłada się na rachunki niższe o kilkanaście procent rocznie.

Programowanie pilota do rolety w trybie grupowym pozwala sterować wieloma roletami jednym przyciskiem. Najpierw programujesz każdy silnik osobno, potem na pilocie wielokanałowym przypisujesz wybrane rolety do jednej grupy. Przyciskanie tego klawisza uruchamia zsynchronizowaną akcję wszystkie rolety jadą razem do góry lub na dół.

Popularne scenariusze automatyzacji

• Poranek: rolety sypialni podnoszą się o 6:30 w dni robocze, o 7:30 w weekendy
• Wietrzenie: uchylenie rolet kuchni o 10 cm przy temperaturze zewnętrznej powyżej 22°C
• Bezpieczeństwo: losowe opuszczanie rolet po zmroku podczas nieobecności domowników
• Kino domowe: rolety salonu opuszczają się po włączeniu telewizora wieczorem

Sterowanie roletami na pilota staje się naprawdę wygodne dopiero wtedy, gdy pilot leży w jednym stałym miejscu. Montaż uchwytu ściennego przy wejściu do salonu lub na ścianie obok łóżka eliminuje poranne poszukiwania. Warto też dodać fizyczny wyłącznik awaryjny przy drzwiach balkonowych gdy pilot padnie, a roleta zablokuje się w pozycji zamkniętej.

Zasilanie awaryjne i UPS dla rolet

UPS do rolet dobiera się według prostej reguły: moc zasilacza musi przekraczać sumaryczną moc wszystkich silników o co najmniej 20%. Silnik rurowy o mocy 150 W pobiera w szczycie nawet 300 W, bo prąd rozruchowy potrafi być dwuipółkrotnie wyższy od nominalnego. UPS o mocy 300 W wystarcza na jedną roletę, a cztery rolety wymagają już zasilacza 1200 W lub większego.

Zasilanie awaryjne przyda się nie tylko podczas burzy. W wielu nowych osiedlach zdarzają się krótkie przerwy w dostawie prądu, zwykle trwające od kilku sekund do kilku minut. UPS buforuje te przerwy i pozwala roletom zakończyć cykl zamykania bez ryzyka utknięcia w połowie skrzynki.

Akumulatory litowo-żelazowo-fosforanowe (LiFePO4) wyparowują klasyczne akumulatory ołowiowe w instalacjach domowych. Ważą trzykrotnie mniej, wytrzymują 2000 cykli ładowania zamiast 500 i nie wymagają konserwacji. Jedyną wadą pozostaje wyższa cena zakupu, choć w cyklu życia różnica się amortyzuje.

Najczęstsze błędy podczas montażu

• Brak zapasu kabla w puszce utrudnia późniejsze naprawy i wymianę zacisków
• Prowadzenie kabla równolegle z instalacją 230 V w jednym peszlu zakłócenia i przegrzewanie
• Użycie przewodu o zbyt małym przekroju na długich trasach spadki napięcia powyżej normy
• Pomijanie różnicówki 30 mA poważne zagrożenie porażeniowe
• Brak uszczelnienia przewiertu przez mur mostki termiczne i zawilgocenie
• Nieuwzględnienie pozycji krańcowej silnika roleta zwija się nieprawidłowo
• Łączenie żył aluminiowych z miedzianymi bezpośrednio korozja i iskrzenie
• Brak testu kierunku obrotów przed zakończeniem montażu

Checklista końcowa przed oddaniem instalacji

• Wszystkie rolety reagują na pilota i wyłącznik ścienny
• Kierunek obrotów silników jest prawidłowy
• Zabezpieczenia w rozdzielni są opisane i oznaczone
• Kable są prowadzone w peszlach, brak ostrych krawędzi
• Pozycje krańcowe ustawione według instrukcji producenta
• Puszki zamknięte, izolacja napięcia sprawdzona miernikiem
• Schemat elektryczny wpięty do dokumentacji domu
• Test UPS przeprowadzony, czas podtrzymania zgodny z założeniami

Orientacyjny koszt podłączenia jednej rolety wraz z materiałem i robocizną waha się od 80 do 250 zł, zależnie od regionu i stopnia skomplikowania instalacji. W cenę wchodzi kabel, złączki, puszka, wyłącznik oraz godzina pracy elektryka. Przy większych zleceniach wielu fachowców oferuje rabaty na cały dom.

Prace pod napięciem wykonuj wyłącznie po wyłączeniu zasilania w rozdzielni i sprawdzeniu braku potencjału miernikiem. Brak uprawnień SEP do 1 kV oznacza konieczność zlecenia instalacji elektrykowi z uprawnieniami. Norma PN-HD 60364-7-712 reguluje wymagania dla instalacji w budynkach mieszkalnych.

Nigdy nie prowadź kabla roletowego razem z przewodem sygnalizacyjnym 230 V w jednym peszlu. Indukcja elektromagnetyczna może zakłócać pracę odbiornika radiowego, a w skrajnych przypadkach uszkodzić elektronikę sterującą silnika.

Poradnik oparto na normie PN-HD 60364-7-712 (Instalacje elektryczne niskiego napięcia Instalacje w budynkach mieszkalnych), przepisach SEP dotyczących eksploatacji urządzeń elektrycznych do 1 kV oraz danych technicznych typowych silników rurowych dostępnych na polskim rynku. Aktualizacja: październik 2024. Źródła: portal SEP (sep.com.pl), Polski Komitet Normalizacyjny (pkn.pl), katalogi producentów silników roletowych.
