Jak podłączyć czujnik ruchu schodowy krok po kroku

Potknięcie na nieoświetlonych stopniach kończy się rozbitym kolanem albo wizytą na pogotowiu znacznie częściej, niż się wydaje. Według danych GUS urazy domowe stanowią niemal 30% wszystkich zgłaszanych wypadków, a schody są w tej statystyce jednym z najczęstszych miejsc. Automatyczne oświetlenie schodowe z czujnikiem ruchu rozwiązuje ten problem jednym ruchem nogi dosłownie. Poniżej znajdziesz kompletną ścieżkę od wyboru sensora, przez kosztorys, aż po pierwsze uruchomienie i testy.

• Oświetlenie schodowe z czujnikiem ruchu co zyskujesz
• Wybór czujnika ruchu do schodów i koszt komponentów
• Schemat podłączenia czujnika ruchu na schodach góra i dół
• Instalacja krok po kroku
• Konfiguracja i testowanie czujnika ruchu na schodach
• Najczęstsze błędy przy podłączaniu czujnika schodowego
• Warianty kosztowe i inteligentne sterowanie
• Checklisty zakupowe i odbiorcze
• Kalkulator mocy zasilacza wzór i przykład

Oświetlenie schodowe z czujnikiem ruchu co zyskujesz

Inteligentne oświetlenie schodowe z czujnikiem ruchu działa na prostej zasadzie: detektor podczerwieni wykrywa poruszającego się człowieka w swojej strefie widzenia, a sterownik wysyła impuls do taśmy LED lub opraw punktowych. Światło zapala się automatycznie i gaśnie po kilkunastu sekundach od ostatniego ruchu, więc nie szukasz włącznika w ciemności ani nie zostawiasz lampy włączonej na noc.

Koszt instalacji w wariancie podstawowym mieści się w przedziale 300-800 zł, a oszczędność na energii sięga do 70% w porównaniu z tradycyjną żarówką pozostawioną na stałe. Taśma LED o mocy 4,8 W na metr pobiera nieporównywalnie mniej prądu niż halogen 50 W, a czujnik ogranicza czas pracy do kilku minut dziennie.

Ekonomia jest tu prostą matematyką: 12 metrów taśmy LED pobiera około 58 W, czyli mniej niż jedna stara żarówka. Przy pracy 10 minut dziennie roczny koszt prądu to kilka złotych, a komfort i bezpieczeństwo zostają na lata.

Kiedy warto, a kiedy odpuścić

System sprawdza się w domach jednorodzinnych, apartamentach z wielopoziomowym układem i w klatkach schodowych bloków po modernizacji. Nie ma sensu montować go na schodach zewnętrznych bez odpowiedniego stopnia ochrony IP65 albo tam, gdzie schody mają mniej niż cztery stopnie i stałe oświetlenie górne.

⚠️ UWAGA: instalacja elektryczna 230 V w łazience lub na zewnątrz budynku wymaga uprawnień SEP co najmniej w grupie 1. Samodzielna praca przy takim obwodzie bez kwalifikacji łamie przepisy i unieważnia ubezpieczenie mieszkania.

Wybór czujnika ruchu do schodów i koszt komponentów

Dobry czujnik do schodów musi łączyć trzy cechy: płaską charakterystykę detekcji na wysokości 1-1,5 m, odporność na przypadkowe uruchomienia i łatwy montaż w puszce elektrycznej. Na rynku dominują cztery technologie, z których każda sprawdza się w innym scenariuszu.

PIR wygrywa na schodach wewnętrznych, bo reaguje na zmianę temperatury ciała w polu widzenia i ignoruje ruch powietrza. Mikrofalowy emituje fale radiowe i wykrywa nawet niewielki ruch, ale w domu jednorodzinnym bywa zbyt czuły i włącza oświetlenie przy przejeżdżającym za ścianą samochodzie. Ultradźwiękowy działa na zasadzie echa akustycznego i świetnie sprawdza się w zabudowanych wnękach, choć potrafi reagować na psa czy kota.

Kosztorys komponentów na typowe schody proste (10 stopni)

? TIP: dobierz zasilacz z 30% zapasem mocy. Zasilacz 60 W bez problemu napędzi taśmę o poborze 48 W i pozostawi margines na starcie oraz ewentualną rozbudowę o kolejne oprawy.

Schemat podłączenia czujnika ruchu na schodach góra i dół

Serce instalacji stanowi równoległe połączenie dwóch czujników jednego na półpiętrze dolnym, drugiego na górnym. Działa to na zasadzie logicznego „LUB": wystarczy, że jeden sensor wykryje ruch, a sterownik załączy taśmę LED na całej długości schodów. Taki układ eliminuje konieczność szukania dodatkowego przekaźnika i znacząco upraszcza okablowanie.

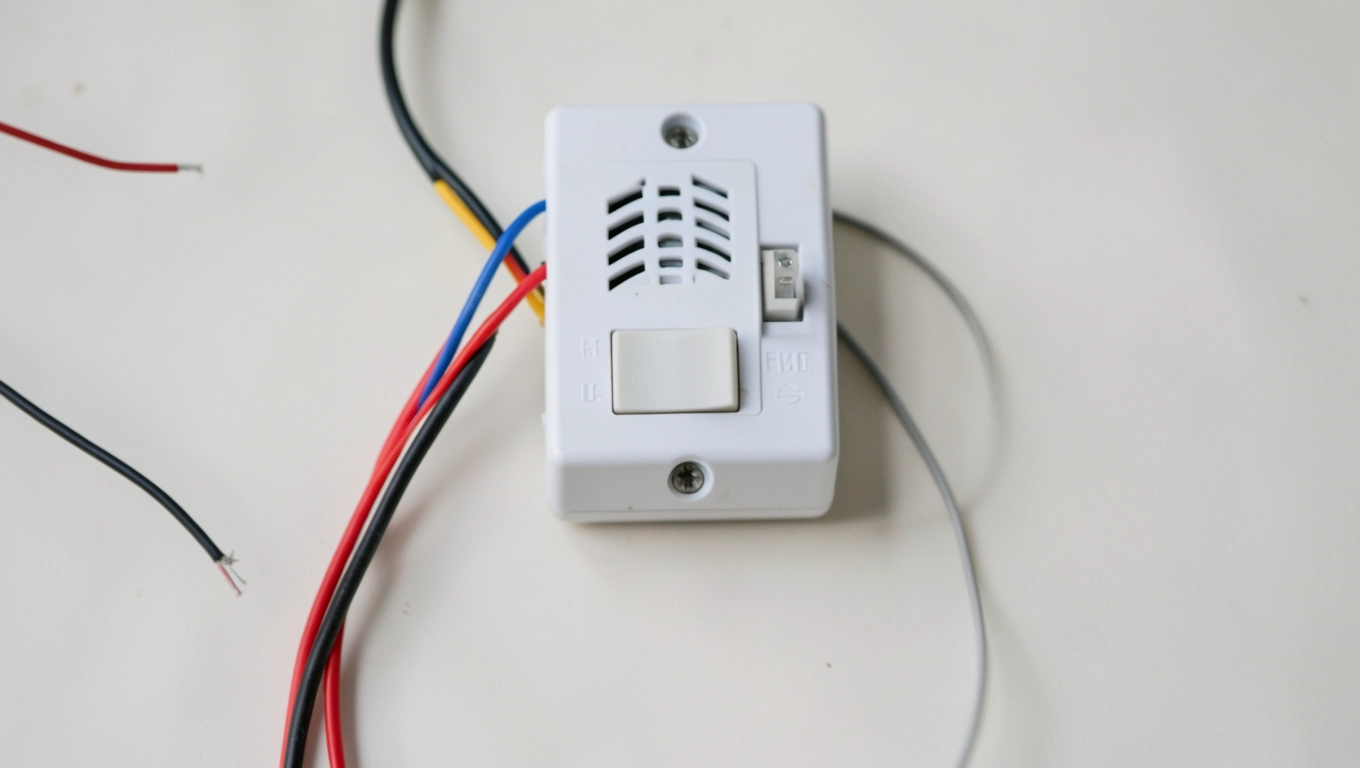

Każdy czujnik posiada trzy zaciski: L (faza zasilająca 230 V lub plus 12 V), N (zero lub minus) oraz OUT (sygnał wyjściowy). Sygnały OUT z obu czujników łączysz razem i podajesz na wejście sterownika taśmy LED, natomiast masy (N) mostkujesz w rozdzielczej puszce przy użyciu złączek WAGO. Zasada fizyczna jest prosta: przekaźnik w czujniku zwiera obwód OUT do masy tylko w momencie detekcji, więc dwa równoległe wyjścia działają identycznie jak jeden podwójny styk.

Rozmieszczenie i wysokość montażu

Czujniki PIR zamontuj na wysokości 1-1,5 m od poziomu stopnia, skierowane ukośnie w dół pod kątem 15-30°. Taki kąt eliminuje martwe pola i zapobiega wykrywaniu ruchu osoby przechodzącej korytarzem obok schodów. W przypadku schodów zabiegowych (kręconych) czujnik umieszczaj w punkcie, z którego widzisz co najmniej trzy kolejne stopnie.

Instalacja krok po kroku

Przed rozpoczęciem prac wyłącz napięcie w obwodzie i sprawdź próbnikiem brak fazy na przewodach. Potrzebujesz wiertarki, śrubokrętów, noża do zdejmowania izolacji, zaciskarki WAGO oraz poziomicy. Całość zajmuje 2-3 godziny osobie z podstawowym doświadczeniem elektrycznym i 1-2 godziny elektrykowi z uprawnieniami.

1. Wymierz i zaznacz trasę prowadzenia przewodu YDYp 3×1,5 mm² od rozdzielni do puszki dolnego czujnika.
2. Zamontuj dolną puszkę natynkową na wysokości 1,2 m, wprowadź przewód zasilający i przewód sygnałowy do taśmy LED.
3. Połącz zasilacz 12 V z siecią 230 V w rozdzielni, pozostawiając wyłącznik nadprądowy B10 A.
4. Poprowadź przewód sygnałowy w listwie przypodłogowej od puszki dolnej do puszki górnej, pozostawiając zapas 20 cm w każdej puszce.
5. Zamontuj górny czujnik PIR w puszce, podłącz L, N i OUT zgodnie ze schematem producenta.

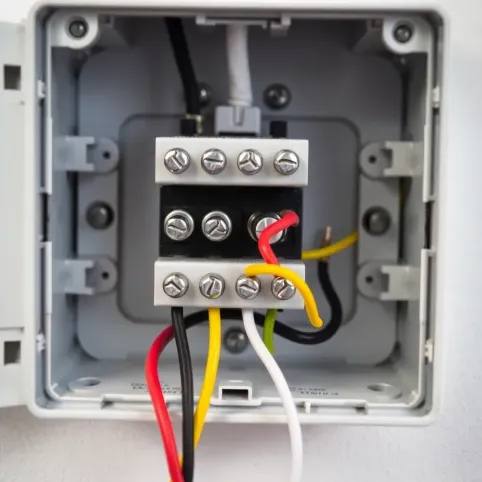

6. Połącz wyjścia OUT obu czujników w puszce dolnej przy użyciu trójników WAGO 221.
7. Przyklej taśmę LED w profilu aluminiowym pod noskami stopni, lutując lub zaciskając przewody zasilające na końcach.
8. Podłącz wyjście zasilacza 12 V do złączki taśmy, zachowując polaryzację plus i minus.
9. Ustaw pokrętła SENS, TIME i LUX zgodnie z opisem w kolejnej sekcji.
10. Włącz napięcie i wykonaj testy z checklisty odbioru.

⚠️ UWAGA: w budynkach wielorodzinnych każda ingerencja w instalację wspólną wymaga zgody zarządcy lub wspólnoty. Samowolne prowadzenie przewodów po klatce schodowej może skutkować nakazem przywrócenia stanu poprzedniego na koszt właściciela.

Dobór przekroju przewodu

Zasada doboru jest czysto fizyczna: spadek napięcia na przewodzie o danej długości i przekroju wynika z prawa Ohma. Przy prądzie 4 A i przewodzie 1,5 mm² o długości 15 m spadek sięga 0,6 V, czyli około 5% napięcia zasilania, co w taśmie LED objawia się widoczną różnicą jasności między początkiem a końcem. Grubszy przewód eliminuje ten efekt kosztem kilku złotych więcej.

Konfiguracja i testowanie czujnika ruchu na schodach

Po podłączeniu i włączeniu napięcia przechodzisz do kalibracji trzech parametrów: czułości SENS, czasu podtrzymania TIME i progu zmierzchu LUX. Pokrętło SENS reguluje zasięg detekcji, TIME określa, jak długo światło pozostaje zapalone po ostatnim wykrytym ruchu, a LUX ustala, przy jakim natężeniu oświetlenia w otoczeniu czujnik w ogóle reaguje.

Optymalne ustawienia dla schodów

SENS ustaw na 50-70% zakresu, czyli tyle, ile wystarcza do wykrycia osoby wchodzącej na pierwszy lub schodzącej z ostatniego stopnia. TIME ustaw na 20-40 sekund, czyli czas potrzebny na spokojne przejście 10 stopni w obie strony, ale nie dłużej. LUX kalibruj wieczorem przy sztucznym świetle sąsiedniego pomieszczenia tak, aby czujnik nie reagował w dzień, ale uruchamiał się po zmroku.

Siedmiodniowa procedura testowa

1. Dzień 1: sprawdź reakcję na przejście z dołu i z góry w pełnym słońcu, światło powinno pozostać wyłączone.
2. Dzień 2: powtórz test wieczorem, światło powinno zapalić się na ustawiony czas.
3. Dzień 3: obserwuj reakcję na domownika wchodzącego do pokoju obok schodów.
4. Dzień 4: sprawdź, czy światło gaśnie po ustawionym czasie bez kolejnych detekcji.
5. Dzień 5: testuj z psem lub kotem jeśli reaguje, zmniejsz SENS lub zmień kąt czujnika.
6. Dzień 6: zmierz temperaturę zasilacza i czujników po 30 minutach pracy.
7. Dzień 7: udokumentuj ustawienia i wykonaj pomiary napięcia na taśmie LED.

? QUICK WIN: naklej niewielką etykietę z datą kalibracji i ustawionymi wartościami SENS/TIME/LUX na wewnętrznej stronie puszki. Po pół roku nie będziesz pamiętał, dlaczego akurat tak, a etykieta rozwiąże sprawę w minutę.

Najczęstsze błędy przy podłączaniu czujnika schodowego

⚠️ UWAGA katalog błędów:

• Montaż czujnika powyżej 1,8 m: stożek detekcji PIR celuje w sufit zamiast w stopnie i wykrywa ruch głowy zamiast nóg. Strata: czujnik w ogóle nie reaguje na osobę wchodzącą.
• Brak mostkowania masy (N): czujniki działają niezależnie, ale taśma LED nie zapala się, bo obwód OUT nie ma zamknięcia. Strata: kilka godzin szukania usterki.
• Zasilacz bez zapasu mocy: przy 100% obciążeniu zasilacz przegrzewa się i wyłącza po 15-20 minutach. Strata: 80 zł na nowy zasilacz.
• Przewód 0,75 mm² na 15 m: spadek napięcia powoduje, że końce taśmy świecą żółto zamiast biało. Strata: konieczność wymiany okablowania.
• Brak zabezpieczenia nadprądowego: zwarcie w taśmie LED powoduje zadziałanie głównego bezpiecznika w rozdzielni i odcięcie prądu w całym mieszkaniu.
• Czujnik skierowany na okno: podczerwień reaguje na zmianę temperatury szyby przy nasłonecznieniu i włącza światło w środku dnia.
• Łączenie wyjść OUT szeregowo zamiast równolegle: sygnał nie przechodzi, bo pierwszy czujnik musi zadziałać, aby drugi mógł go przekazać dalej.
• Brak testu LUX w dzień: czujnik reaguje na ruch nawet w pełnym słońcu, marnując energię i skracając żywotność taśmy LED.

Warianty kosztowe i inteligentne sterowanie

Rynek oferuje trzy wyraźne warianty inwestycji różniące się komponentami i funkcjonalnością. Wybór zależy od budżetu, oczekiwań estetycznych i planów rozbudowy smart home w przyszłości.

Smart vs klasyczne co wybrać

Standardowy czujnik PIR reaguje wyłącznie na ruch i włącza światło. Wariant smart oparty na protokole Zigbee lub Z-Wave integruje się z centralą smart home, umożliwia ustawianie harmonogramów, ściemnianie uzależnione od pory dnia i sterowanie głosowe. Jeśli masz już w domu centralę Tuya, Aqara lub Fibaro, wariant premium ma sens. Jeśli budujesz dopiero instalację schodową i nie planujesz rozbudowy, klasyczny PIR w zupełności wystarczy.

⚠️ UWAGA: czujniki Zigbee pracują na bateriach lub zasilaniu 12 V, ale wymagają mostka (bridge) do komunikacji z aplikacją. Bez mostka działają jak zwykłe PIR, ale kosztują trzykrotnie więcej.

Checklisty zakupowe i odbiorcze

Checklista przed zakupem

• Ile stopni ma trasa schodowa?
• Jakie jest napięcie planowanej taśmy LED (12 V czy 24 V)?
• Czy schody są wewnętrzne, czy zewnętrzne (IP65)?
• Czy w pobliżu biegnie przewód fazowy 230 V?
• Jaką długość ma trasa kablowa od rozdzielni?
• Ile lumenów potrzebujesz na stopień?
• Czy zależy Ci na ściemnianiu?
• Czy planujesz integrację ze smart home?
• Jaki jest budżet na całość?
• Czy masz uprawnienia SEP do pracy przy 230 V?

Checklista po montażu

• Pomiar napięcia na taśmie LED woltomierzem (powinno mieścić się w granicach ±5% napięcia znamionowego).
• Test reakcji czujnika na przejście z dołu i z góry.
• Sprawdzenie temperatury zasilacza po 30 minutach pracy (maks. 50°C).
• Weryfikacja działania przy zgaszonym świetle dziennym.
• Sprawdzenie braku reakcji na ruch zwierząt domowych.
• Dokumentacja ustawień SENS, TIME, LUX na etykiecie.
• Schemat połączeń wklejony do skrzynki rozdzielczej.
• Pomiar poboru prądu całego układu watomierzem.

Kiedy wezwać elektryka z uprawnieniami

• Brak wpisu o instalacji schodowej w książce budynku.
• Schody w strefie wilgotnej (piwnica, wejście do domu bez zadaszenia).
• Konieczność prowadzenia przewodu 230 V przez ścianę nośną.
• Planowane podłączenie do obwodu wspólnego klatki schodowej.
• Brak wolnego miejsca w rozdzielni na nowy wyłącznik nadprądowy.

Kalkulator mocy zasilacza wzór i przykład

Moc zasilacza obliczasz, sumując pobór wszystkich odbiorników i mnożąc przez współczynnik bezpieczeństwa 1,3. Wzór wygląda tak: P_zasilacz = (P_taśma + P_czujnik) × 1,3. Dla taśmy LED o długości 10 m i poborze 4,8 W/m oraz dwóch czujników po 0,5 W każdy: P = (48 + 1) × 1,3 = 63,7 W. W tym przypadku zasilacz 75 W daje komfortowy zapas 17%.

Przykład dla schodów zabiegowych

Przy 18 metrach taśmy LED na schodach zabiegowych pobór rośnie do 86,4 W. Po dodaniu dwóch czujników i współczynnika 1,3 zasilacz musi mieć minimum 113 W. W praktyce dobierasz zasilacz 120 W albo dwa mniejsze 60 W rozmieszczone w puszkach przy każdym biegu, co upraszcza prowadzenie przewodów.

Oświetlenie schodowe z czujnikiem ruchu to inwestycja, która zwraca się w bezpieczeństwie i komforcie już po pierwszym tygodniu użytkowania. Kluczem do udanej instalacji jest właściwy dobór czujnika PIR, prawidłowe równoległe połączenie obu detektorów i kalibracja trzech parametrów: SENS, TIME, LUX. Samodzielny montaż zajmuje 2-3 godziny, ale prace przy 230 V warto powierzyć elektrykowi z uprawnieniami SEP.

Jeśli planujesz rozbudowę o kolejne czujniki w garażu albo korytarzu, wybierz wariant smart z protokołem Zigbee lub Z-Wave. Jeśli zależy Ci tylko na bezpieczeństwie na schodach, klasyczny PIR z zasilaczem 12 V wystarczy na wiele lat bezobsługowej pracy.

? QUICK WIN: pobierz schemat połączeń w formacie PDF, wydrukuj i schowaj do puszki rozdzielczej. Przy pierwszej awarii za dwa lata nie będziesz musiał odtwarzać logiki połączeń z pamięci.

Źródła danych i norm:

• PN-HD 60364 instalacje elektryczne niskiego napięcia w budynkach.
• Dane GUS wypadki domowe w gospodarstwach domowych, 2023.
• Poradnik techniczny Schneider Electric dobór zasilaczy do taśm LED.
• Poradnik Legrand instalacja czujników PIR w budynkach mieszkalnych.
• Karty katalogowe producentów czujników PIR (Steinel, Theben, B.E.G.).
• Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
