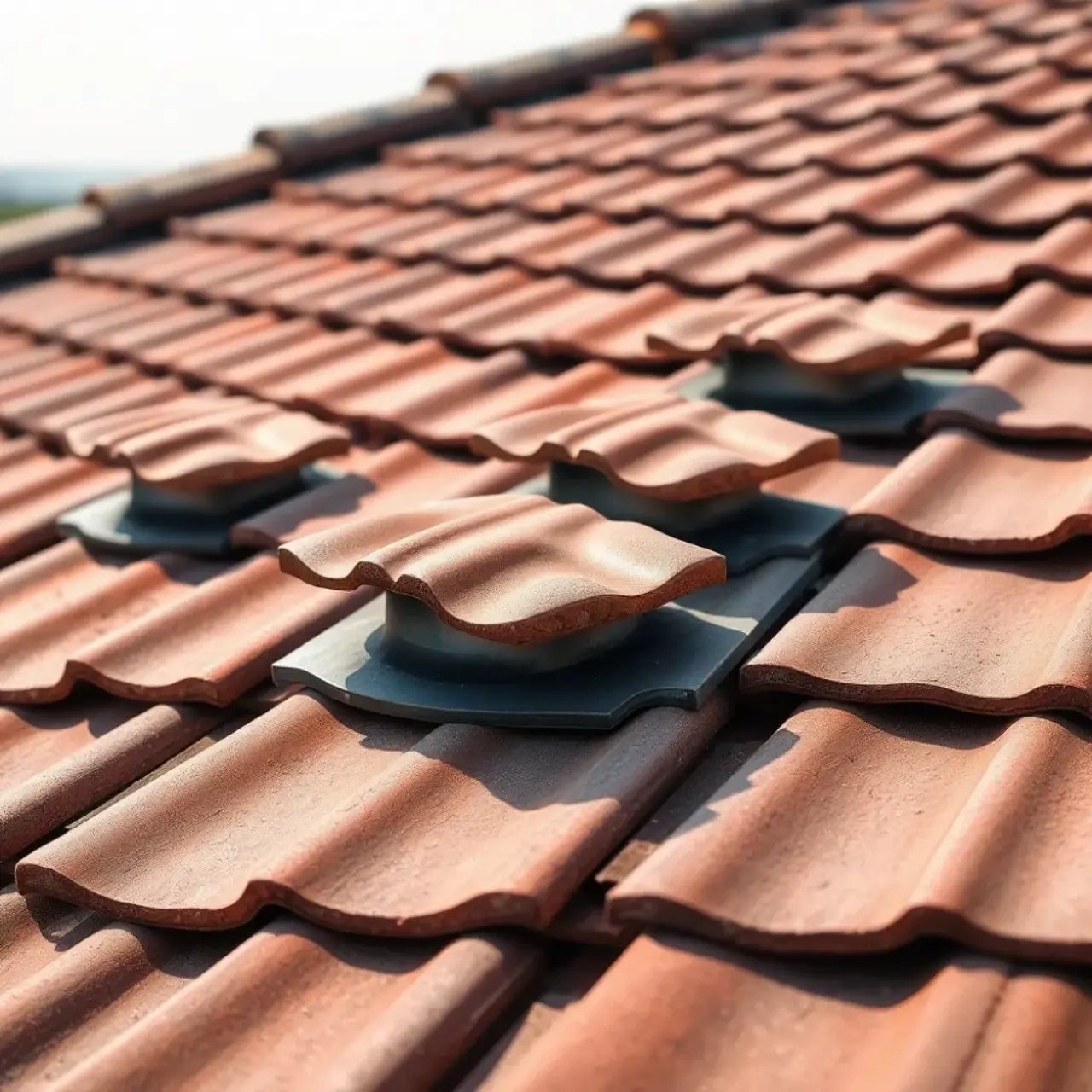

Dachówka wentylacyjna: gdzie ją zamontować, żeby dach oddychał

Zła wentylacja połaci potrafi zjeść piętnaście, a czasem dwadzieścia lat żywotności więźbie dachowej, a jej brak zdradza się dopiero wtedy, gdy na krokwiach pojawia się grzyb, a z sufitu zaczyna kapać kondensat przy pierwszym mrozie. Dlatego właśnie dachówka wentylacyjna to nie dekoracyjny gadżet producenta, lecz niewielki, ale krytyczny element, który decyduje o tym, czy dach oddycha tak, jak powinien, czy powoli gnije od środka. Na dachu o powierzchni 200 m², krokwiach ośmiometrowych i kącie 35° wystarczy zwykle piętnaście dachówek rozłożonych w dwóch rzędach, by cała konstrukcja zaczęła pracować w pełni poprawnie.

• Jak działa dachówka wentylacyjna i czym różni się od wywietrznika
• Ile dachówek wentylacyjnych potrzebujesz na dach
• Rozmieszczenie dachówek wentylacyjnych na połaci
• Wpływ kąta nachylenia i długości krokwi na wentylację
• Najczęstsze błędy montażowe, które grzebią wentylację
• Checklistka odbioru dachu: co sprawdzić po montażu

Jak działa dachówka wentylacyjna i czym różni się od wywietrznika

Pod pokryciem z dachówek ceramicznych czy betonowych musi istnieć ciągły kanał, którym powietrze przepływa od okapu aż po kalenicę. Zimą strumień ten zabiera wilgoć dyfundującą z wnętrza domu, latem odprowadza ciepło spod nagrzanej połaci, a przez cały rok stabilizuje temperaturę w szczelinie wentylacyjnej. Dachówka wentylacyjna to po prostu dachówka o zwiększonym przekroju otworów, która zastępuje w wybranym miejscu zwykłą dachówkę podstawową, wpuszczając powietrze z wnętrza szczeliny na zewnątrz.

Efektywny przekrój wentylacyjny całego dachu nie powinien spadać poniżej 0,05% jego powierzchni, a na każdy metr bieżący okapu musi przypadać minimum 200 cm² wolnego wlotu. Dachówki wentylacyjne ceramiczne, betonowe i kompozytowe realizują ten przekrój w bardzo różny sposób. Karpiówka daje zwykle 25 cm², klasyczna dachówka zakładkowa 35-40 cm², a wielkoformatowa dachówka betonowa potrafi przepuścić przez jeden otwór nawet 100 cm² powietrza.

Warto przy tym wyraźnie rozgraniczyć dachówkę wentylacyjną od kominka wentylacyjnego i od wywietrznika dachowego. Kominek wentylacyjny wyprowadza na dach zupełnie inną instalację, najczęściej kanalizację sanitarną lub okap kuchenny, a jego zadaniem jest zassanie powietrza z rury, a nie wentylowanie połaci. Wywietrznik dachowy bywa z kolei dodatkowym elementem wspomagającym, montowanym w kalenicy lub w górnej części skosu, nigdy zastępstwem dla dachówek wentylacyjnych rozmieszczonych na połaci.

Ile dachówek wentylacyjnych potrzebujesz na dach

Bazowa zasada, którą podaje większość producentów pokryć ceramicznych i betonowych, mówi o jednej dachówce wentylacyjnej na każde 10 do 15 m² połaci, a w praktyce najczęściej przyjmuje się średnio 13 m² na sztukę. Od tej reguły istnieją jednak wyraźne odchylenia związane z kątem nachylenia, długością krokwi i obecnością przeszkód, przez które trzeba prowadzić dodatkowe rzędy.

Dla typowego dachu dwuspadowego o powierzchni 160 m² i kącie 38° najprostsze obliczenie wygląda następująco: 160 m² dzielone przez 13 m² daje 12,3 sztuki, a po zaokrągleniu w górę 13 dachówek. Tyle wystarczy, jeśli krokwie nie przekraczają sześciu metrów i na połaci nie ma większych przeszkód. Przy krokwiach siedmiometrowych trzeba doliczyć drugi rząd nad oknami lub w połowie długości, co w praktyce podwaja liczbę sztuk do 24-26.

Proporcje zmieniają się wyraźnie przy płaskich dachach. Na połaci o kącie 22° wentylacja działa wolniej, bo różnica ciśnień między okapem a kalenicą jest mała, a to wymusza zagęszczenie dachówek o około 20%. Odwrotnie przy kątach powyżej 50°, ciąg naturalny jest tak silny, że wystarczy rozstaw co 2 m, a nie co 1 m jak na dachu średniostromym.

Rozmieszczenie dachówek wentylacyjnych na połaci

Połać dachu wyobrażaj sobie jako prostokąt, w którym powietrze musi przejść od dołu (okapu) do góry (kalenicy) bez żadnych barier. Dachówki wentylacyjne rozmieszcza się w rzędach poziomych, równoległych do okapu, a każdy kolejny rząd trafia między zwykłe dachówki w taki sposób, żeby nie powstały pionowe kolumny otworów w jednej linii. Dystrybucja naprzemienna zapobiega powstawaniu miejscowych stref bez przepływu.

W najprostszym wariancie, przy krokwiach krótszych niż sześć metrów, wystarcza jeden rząd w przedostatniej pozycji przed kalenicą. Występuje on zwykle 0,5-0,8 m poniżej kalenicy, czyli w trzecim rzędzie dachówek licząc od góry. To rozwiązanie tanie i wystarczające dla niewielkich domów z prostą geometrią dachu.

Przy krokwiach sześciometrowych i dłuższych pojawia się drugi, obowiązkowy rząd, umieszczany w odległości od dwóch trzecich do trzech czwartych długości krokwi od okapu. Odpowiada to mniej więcej trzeciemu rzędowi dachówek od dołu, czyli obszarowi, w którym naturalny ciąg powietrza zaczyna słabnąć i wymaga wsparcia. Na krokwiach dziesięciometrowych i dłuższych dorzuca się jeszcze rząd pośredni mniej więcej w połowie długości.

Rozmieszczenie dachówek przy kominie, oknie połaciowym i lukarnie

Każda przeszkoda na połaci, czyli komin, okno połaciowe, wyłaz, lukarna, a nawet szeroki kanał wentylacyjny, przerywa ciągłość szczeliny wentylacyjnej i wymaga lokalnego wzmocnienia nawiewu. Powietrze opływające taką przeszkodę musi mieć skąd wrócić do szczeliny po jej drugiej stronie, a dachówki wentylacyjne montuje się w dwóch rzędach: dwa rzędy przed przeszkodą (od strony okapu) i dwa rzędy za przeszkodą (bliżej kalenicy). Minimalny odstęp od krawędzi przeszkody to 15 cm, by woda spływająca po połaci nie wciskała się pod kołnierz.

Przy oknie połaciowym o standardowej długości 118 cm układ wygląda następująco: pierwsza dachówka wentylacyjna pojawia się w rzędzie bezpośrednio pod oknem, kolejna w rzędzie nad oknem, a przy długich oknach (powyżej 140 cm) dokłada się po jednej dachówce po obu stronach okna, by skompensować zaburzenie przepływu przy krawędziach bocznych.

Lukarny generują największe straty, bo ich boki tworzą dodatkowe załamania połaci, w których powietrze tworzy martwe strefy. W takiej sytuacji liczbę dachówek wentylacyjnych w sąsiednich rzędach zwiększa się o 20% względem wyliczenia bazowego, a przy głębokich lukarnach o szerokości powyżej 1,5 m warto dorzucić rząd dodatkowy tuż przy ich styku z główną połaćą. Wyjątkiem są przeszkody mniejsze niż 1,5 m od kalenicy, tam wystarcza jeden rząd przed kalenicą, bo dystans do kalenicy jest zbyt krótki, by ułożyć dwa rzędy.

Wpływ kąta nachylenia i długości krokwi na wentylację

Efektywność wentylacji grawitacyjnej dachu zależy od różnicy ciśnień między wlotem w okapie a wylotem przy kalenicy. Im wyższy kąt nachylenia, tym silniejszy ciąg, bo większa jest składowa pionowa efektu kominowego, a powietrze ma krótszą drogę do pokonania w kierunku kalenicy. Na dachu o kącie 45° strumień powietrza jest mniej więcej dwukrotnie intensywniejszy niż przy kącie 22°, co bezpośrednio przekłada się na rozstaw dachówek wentylacyjnych.

Poniżej 30° wentylacja naturalna wyraźnie zwalnia. Różnica temperatur między wlotem a wylotem jest niewielka, a powietrze gęstnieje, co obniża jego podatność na ruch. W takim układzie liczbę dachówek wentylacyjnych zwiększa się o 20% względem obliczenia bazowego, a rozstaw między rzędami skraca do 0,7-0,9 m. Pomaga też zwiększenie wysokości kontrłat z 2,5 cm do 4 cm, bo poszerza kanał wentylacyjny.

Powyżej 50° efekt jest odwrotny. Ciąg jest tak silny, że ta sama liczba dachówek obsłuży większą połać, a rozstaw między rzędami można wydłużyć do 2-2,5 m bez utraty skuteczności. Trzeba jednak pamiętać, że przy stromych dachach rośnie ryzyko ssania wiatrowego, a to wymaga dodatkowego mocowania dachówek klamrami lub wkrętami. Długość krokwi wpływa na wentylację w jeszcze inny sposób: im dłuższa krokiew, tym dłuższa droga powietrza, a przez to większe opory przepływu, które trzeba skompensować gęstszym rozmieszczeniem wlotów.

Przy krokwiach 6 m kanał wentylacyjny ma około 5,7 m użytecznej długości, co jest granicą, przy której jeden rząd dachówek w okolicy kalenicy wystarcza. Powyżej tej granicy trzeba dorzucić drugi rząd w połowie drogi, a powyżej 10 m jeszcze jeden. Zasada trzeciego rzędu od kalenicy wynika wprost z fizyki: górne 30% kanału odpowiada za odprowadzanie największej ilości wilgoci, więc tam koncentracja dachówek wentylacyjnych musi być największa.

Najczęstsze błędy montażowe, które grzebią wentylację

Najczęstszy błąd to oszczędzanie na liczbie dachówek. Inwestor zamawia trzy, cztery sztuki "na oko", bo tyle pokazuje projekt gotowy, a rzeczywiste obliczenie dla jego dachu wymaga piętnastu. Skutek pojawia się po dwóch, trzech zimach: zawilgocona wełna mineralna, zagrzybione krokwie, brak możliwości wysuszenia dachu latem, bo kanał wentylacyjny pracuje na granicy wydajności.

Drugi błąd to brak siatki ochronnej w okapie. Bez niej liście, gałęzie, a nierzadko i owady zatkania wlot kanału wentylacyjnego, a wtedy nawet dwadzieścia dachówek wentylacyjnych na połaci nie uratuje sytuacji, bo powietrze nie ma skąd wejść. Trzeci błąd to zbyt niskie kontrłaty. Przy membranie wysokoparoprzepuszczalnej wymaga się minimum 2,5 cm wolnej szczeliny, ale wielu dekarzy przybija kontrłatę o wymiarze 2 cm, co daje realne 1,5 cm po ugięciu łaty.

Czwarty błąd to zatkanie szczeliny wentylacyjnej u samej kalenicy, najczęściej przez źle ułożoną taśmę kalenicową albo przez wypełnienie pianką poliuretanową styku dachówek z gąsiorami. Powietrze musi mieć możliwość wydostania się na zewnątrz, a każde uszczelnienie od góry zamyka obieg. Piąty błąd to brak taśmy kalenicowej oddychającej, gdy stosuje się suchy system kalenicowy bez niej.

Szósty błąd to mylenie dachówki wentylacyjnej z kominkiem wentylacyjnym i montowanie ich zamiennie. Kominek wyciąga zupełnie inną instalację na dach i ma większy przekrój, ale nie rozkłada punktów wlotu na połaci, więc przy braku dachówek wentylacyjnych wentylacja połaci nadal kuleje. Siódmy, często pomijany błąd to mieszanie typów dachówek na jednej połaci, gdyż dachówki wentylacyjne mają inny profil i inny wymiar modularny niż dachówki podstawowe.

Checklistka odbioru dachu: co sprawdzić po montażu

Odbiór dachu po dekarskiej ekipie to moment, w którym błędy wentylacyjne łatwo wychwycić, ale trzeba wiedzieć, gdzie patrzeć. Poniższa lista to dziesięć punktów, które warto przejść punkt po punkcie zanim podpiszesz protokół odbioru. Każdy z nich odpowiada konkretnemu mechanizmowi fizycznemu, który w razie pominięcia zacznie szwankować w ciągu pierwszych dwóch sezonów grzewczych.

• Liczba dachówek wentylacyjnych zgodna z obliczeniem dla danej powierzchni połaci, kąta i długości krokwi (sprawdź na planie rozmieszczenia, nie "na oko").
• Rozmieszczenie w rzędach naprzemienne, bez pionowych kolumn otworów; dwa rzędy w przedostatniej i trzeciej pozycji od kalenicy przy krokwiach 6-10 m.
• Wlot okapowy wolny, z siatką ochronną, kontrłata mierzona w świetle min. 2,5 cm; brak wypełnienia pianką przy pasie okapowym.
• Szczelina wentylacyjna ciągła od okapu do kalenicy, niezatkana przez deskowanie ani fragmenty membrany; kontroluj latarką przy każdym oknie.
• Taśma kalenicowa oddychająca, z przerwami na gąsiorach dopasowanych do kształtu dachówki wentylacyjnej, bez pełnego uszczelnienia pianką.
• Dachówki przy przeszkodach (komin, okno, lukarna) rozmieszczone w dwóch rzędach przed i za przeszkodą, w odstępie min. 15 cm od krawędzi.
• Kontrłaty suche, heblowane, o wymiarze zgodnym z obliczeniami (2,5 cm dla kątów powyżej 30°, 4 cm dla kątów poniżej 30°).
• Membrana dachowa wysokoparoprzepuszczalna, z zakładkami zgodnymi z zaleceniami producenta, bez dziur po gwoździach lub klamrach.
• Brak kominków wentylacyjnych w miejscu dachówek wentylacyjnych; jeśli są oba elementy, ich funkcje są rozdzielone i opisane w projekcie.
• Protokół z lokalizacją każdej dachówki wentylacyjnej na rzucie połaci, podpisany przez dekarza i inwestora; przydaje się przy ewentualnych reklamacjach i przy serwisie kominiarskim.

Sprawdzenie tych dziesięciu punktów zajmuje na dachu nie więcej niż dwadzieścia minut, a oszczędza wielu godzin szukania przyczyny zagrzybienia sufitu za dwa lata. Przy okazji warto poprosić dekarza o krótkie wyjaśnienie każdego punktu, bo dobry fachowiec potrafi uzasadnić każdy swój wybór wskazując konkretny detal na dachu.

Źródła i normy: PN-EN 1304 (Dachówki ceramiczne), PN-EN 490 (Dachówki i kształtki dachowe z betonu niezbrojonego), Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury), wytyczne producentów pokryć ceramicznych i betonowych (karty techniczne oraz instrukcje montażu), Polskie Stowarzyszenie Dekarzy, poradnik wentylacji dachów skośnych.
