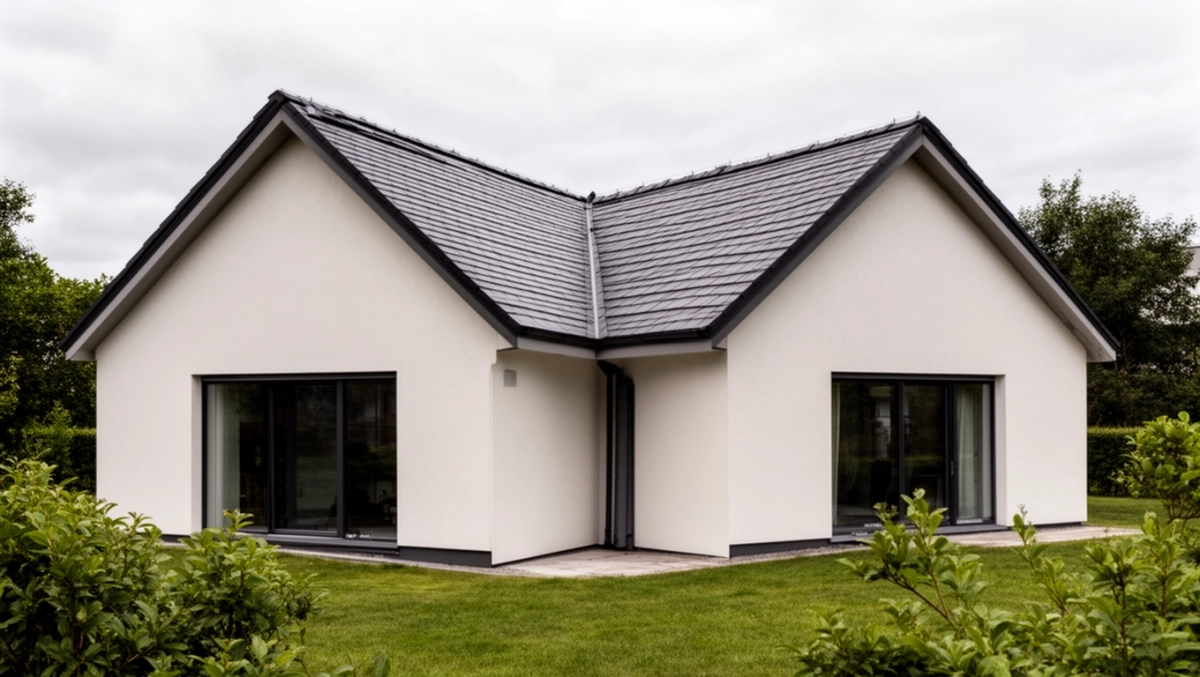

Dach dwuspadowy w kształcie litery L jak uniknąć błędów geometrii

Metoda dwuszczytowa kiedy wystarczy jedna bryła z koszem

Projektując dach dwuspadowy w kształcie litery L, najczęściej zaczynasz od pytania, czy da się obejść jedną bryłą. Odpowiedź brzmi: tak, pod warunkiem że rzut budynku to proste przełamanie bez żadnych dodatkowych skrzydeł drugorzędnych. W takim układzie wystarczy narysować jeden kontur dachu wzdłuż obrysu ścian zewnętrznych.

• Metoda dwuszczytowa kiedy wystarczy jedna bryła z koszem
• Metoda trzyszczytowa (wariant A) dwa niezależne kontury dachu
• Metoda trzyszczytowa (wariant B) ciągły kontur z linią nr 3
• Dach L vs dach T jak nie pomylić geometrii i kiedy rozbić bryłę
• Najczęstsze błędy w dachu L-kształtnym i jak ich uniknąć
• Pro-tipy do projektowania dachu L-kształtnego
• Checklist przed rozpoczęciem projektowania
• Minisłowniczek
• Tabela porównawcza metod
• Zapamiętaj

Kontur dachu to po prostu linia biegnąca po zewnętrznych krawędziach murów. Program automatycznie wykrywa załamanie tej linii i w miejscu, gdzie zmienia się kierunek, tworzy kosz dachowy czyli wewnętrzne zagięcie połaci. Druga ważna rzecz: w narożniku powstaje automatycznie krótki odcinek kalenicy, który domyka geometrię.

Dzięki temu każda podłużna ściana zewnętrzna dostaje własną, ciągłą połać dwuspadową. Nie trzeba ręcznie definiować krawędzi ani rysować dodatkowych linii pomocniczych. Cała geometria rodzi się z jednego, poprawnie narysowanego konturu.

Kiedy ta metoda przestaje wystarczać? Gdy w rzucie pojawia się drugie, mniejsze skrzydło na przykład garaż dobudowany pod kątem prostym. Wtedy jeden kontur nie opisze już prawidłowo granic dachu i program zacznie generować błędne kosze. To sygnał, że pora przejść do wariantu z trzema szczytami.

Warto zapamiętać, że w metodzie dwuszczytowej linia koszowa pojawia się automatycznie, ale tylko wtedy, gdy narożnik konturu jest wyraźny i nie został wcześniej podzielony dodatkowym węzłem. Zbyt gęste rozmieszczenie punktów na konturze potrafi zdezorientować algorytm i skończyć się brakiem kosza lub jego przesunięciem.

Metoda trzyszczytowa (wariant A) dwa niezależne kontury dachu

Gdy budynek składa się z dwóch wyraźnych, funkcjonalnych skrzydeł, najczystszym rozwiązaniem jest potraktowanie ich jak dwóch osobnych brył. W programie oznacza to konieczność narysowania dwóch niezależnych konturów dachu każdy obrysowuje swoje skrzydło własną zamkniętą linią.

Dwa kontury oznaczają dwa niezależne dachy dwuspadowe, z których każdy ma własną kalenicę. Na pierwszy rzut oka wygląda to jak dwa osobne budynki, ale w rzucie architektonicznym dzielą one narożnik. I właśnie w tym narożniku leży klucz do poprawnej geometrii.

Specjalna funkcja penetracji dachów pozwala tym dwóm bryłom „zobaczyć się nawzajem". Algorytm sprawdza, gdzie jedna połać wchodzi w drugą, i automatycznie generuje wewnętrzną linię koszową wzdłuż przecięcia. Efekt jest taki, że oba dachy współgrają ze sobą, choć pozostają odrębnymi jednostkami obliczeniowymi.

Wariant A sprawdza się najlepiej w projektach, gdzie skrzydła mają zbliżoną wysokość kalenicy i zbliżony kąt nachylenia połaci. Przy dużych różnicach na przykład wysoki dom główny i niski garaż kosz potrafi ułożyć się niekorzystnie i wymaga ręcznej korekty kąta lub przesunięcia konturu.

Praktyczna wskazówka: przed uruchomieniem penetracji upewnij się, że oba kontury są zamknięte i nie zawierają zduplikowanych węzłów. Jeden zbędny punkt na narożniku potrafi sprawić, że program potraktuje dachy jako rozłączne i kosz w ogóle się nie pojawi. Czystość rysunku to połowa sukcesu.

Metoda trzyszczytowa (wariant B) ciągły kontur z linią nr 3

Drugi wariant trzyszczytowy opiera się na jednym, ciągłym konturze, który oplata całą bryłę w kształcie litery L. Wizualnie przypomina rysunek litery T, tyle że jedno z jej ramion jest skrócone tak, by całość tworzyła właśnie kształt L, a nie klasyczny krzyż.

Kluczową rolę odgrywa tu tak zwana linia nr 3. To dodatkowy odcinek konturu, ręcznie wstawiony w miejscu, gdzie krótsze ramię L styka się z dłuższym. Bez tej linii program nie rozróżni, że w narożniku kończy się jedna połać i zaczyna druga potraktuje cały obrys jako jeden dach i wygeneruje fałszywy kosz biegnący w złym miejscu.

Dlaczego linia nr 3 działa? Bo wymusza na algorytmie rozpoznanie załamania geometrii. Kontur z trzema niezależnymi odcinkami w narożniku daje programowi informację: tutaj zmienia się kierunek kalenicy. W efekcie powstają trzy szczyty jeden wzdłuż dłuższego ramienia, drugi wzdłuż krótszego, trzeci w miejscu styku.

Metoda wariantu B rządzi się jednak jednym twardym ograniczeniem: minimalna długość okapu w miejscu styku musi wynosić co najmniej 12 mm w skali rysunku. To wartość, która w programie odpowiada około 30 cm w rzeczywistości przy typowej skali projektu. Mniejszy odcinek traktowany jest jako błąd topologiczny i program odmawia poprawnego wygenerowania trzeciego szczytu.

Gdy okap wychodzi za krótki, istnieje funkcja korekty przesunięcie linii nr 3 wzdłuż konturu, która wydłuża odcinek stykowy kosztem długości jednej z kalenic. W praktyce oznacza to skrócenie kalenicy krótszego ramienia, co bywa akceptowalne, jeśli jego długość i tak przekracza minimalne wartości wymagane przez normy dla danego pokrycia.

Wariant B daje najbardziej spójny wizualnie dach bez widocznych przerw w okapie i z ciągłą linią koszową w narożniku. Sprawdza się zwłaszcza w budynkach, gdzie oba ramiona L mają podobną szerokość, a ich kalenice spotykają się pod kątem zbliżonym do prostego. Przy ostrych kątach (kąt rozwarcia mniejszy niż 60°) linia koszowa staje się bardzo stroma i warto rozważyć rozbicie bryły na dwa osobne dachy.

Dach L vs dach T jak nie pomylić geometrii i kiedy rozbić bryłę

Pomylenie dachu w kształcie L z dachem w kształcie T to jeden z najczęstszych błędów początkujących projektantów. Różnica wydaje się kosmetyczna, ale ma ogromne znaczenie dla statyki więźby i rozmieszczenia krokwi.

Dach T powstaje, gdy do dłuższego budynku pod kątem prostym dostawione jest krótsze ramię o przynajmniej 60% długości ramienia głównego. W takim układzie kalenice obu ramion krzyżują się, tworząc cztery połacie zbiegające się do wspólnego punktu. Dach L natomiast ma ramię krótsze zwykle poniżej 50% długości ramienia głównego i jego kalenica kończy się na ścianie dłuższego skrzydła, a nie łączy się z nią w pełnym przecięciu.

Kiedy więc rozbijać bryłę? Gdy ramię krótsze przekracza połowę długości ramienia głównego, warto rozważyć potraktowanie całości jako dachu T. Wymaga to wprowadzenia pełnej penetracji czterech połaci i wyznaczenia punktu przecięcia kalenic operacji znacznie bardziej złożonej niż proste naroże L.

Przy dachu L z krótkim ramieniem (na przykład 30-40% długości głównej) metoda trzyszczytowa z linią nr 3 daje najczystsze rezultaty. Krótkie ramię po prostu „wpada" w dłuższą połać, a linia koszowa biegnie od narożnika do kalenicy głównej. To rozwiązanie stabilne konstrukcyjnie i łatwe do wykonania cieśli.

Drzewko decyzyjne wygląda więc następująco. Najpierw pytanie: czy w rzucie występuje drugie skrzydło? Jeśli nie metoda dwuszczytowa. Jeśli tak czy skrzydło ma własną funkcję i wysokość? Jeśli tak wariant A z dwoma konturami. Jeśli nie czy krótsze ramię jest krótsze niż 50% dłuższego? Jeśli tak wariant B z linią nr 3. Jeśli nie rozważ dach T lub rozbicie na dwie bryły.

Najczęstsze błędy w dachu L-kształtnym i jak ich uniknąć

Za krótki okap szczytowy przy wariancie B to pierwsza pułapka. Program wymaga minimum 12 mm w skali rysunku, co w realnych wymiarach odpowiada około 30 cm. Mniejsza wartość oznacza brak trzeciego szczytu i powstanie dachu z fałszywą kalenicą biegnącą przez całe ramię.

Drugi błąd to pominięcie linii nr 3 przy rysowaniu ciągłego konturu. Bez tego dodatkowego odcinka algorytm widzi jedną długą bryłę i nie rozpoznaje narożnika jako miejsca zmiany kierunku kalenicy. Skutkuje to dachem bez trzeciego szczytu, z jedną połaćą rozciągniętą na oba ramiona L.

Trzecia pułapka to mylenie dachu L z dachem T przy zbliżonych długościach ramion. Próba narysowania litery L tam, gdzie architektura wymaga T, kończy się koszem o złym przebiegu i krokiewkami narożnymi o niestandardowej długości. Rozwiązaniem jest wcześniejsze przeliczenie proporcji ramion.

Czwarta pułapka brak użycia funkcji „przesuń linię" po wykryciu za krótkiego okapu. Zamiast ręcznie przebudowywać kontur, wystarczy przesunąć linię nr 3 wzdłuż obrysu. Program automatycznie przeliczy geometrię i skoryguje długość styku kosztem kalenicy krótszego ramienia.

Piąty błąd to ignorowanie minimalnych długości kalenic. Nawet po korekcie okapu krótsze ramię musi mieć kalenicę wystarczająco długą na montaż krokwi i wentylację. W polskich warunkach minimalna długość kalenicy dla dachu dwuspadowego wynosi zwykle 2,5-3,0 m przy rozstawie krokwi co 80-90 cm.

Szósta, często pomijana kwestia, to brak weryfikacji z planem zagospodarowania przestrzennego. Kształt L bywa problematyczny w zabudowie szeregowej, gdzie przepisy dopuszczają określone kąty nachylenia i kierunki kalenic względem granicy działki. Przed rozpoczęciem rysowania warto sprawdzić MPZP lub decyzję WZ.

Pro-tipy do projektowania dachu L-kształtnego

Pierwszy pro-tip: zawsze zaczynaj od rysunku odręcznego z zaznaczonymi wymiarami rzutu. Wpisz długości obu ramion, kąt ich styku i planowaną wysokość kalenicy. Te trzy liczby wystarczą, by dobrać właściwą metodę zanim otworzysz program.

Drugi: w metodzie trzyszczytowej z dwoma konturami użyj funkcji penetracji z tolerancją 5 mm. Mniejsza wartość generuje fałszywe kosze w miejscach, gdzie kontury nie stykają się idealnie. Tolerancja 5 mm kompensuje niedokładności ręcznego rysowania i daje czyste linie koszowe.

Trzeci: w wariancie B ustaw kąt nachylenia obu ramion na identyczną wartość jeszcze przed wstawieniem linii nr 3. Różnica nawet 2° między ramionami powoduje, że linia koszowa nie trafia w narożnik konturu, lecz przesuwa się w stronę niższej połaci. Po korekcie kątów geometria układa się symetrycznie.

Czwarty pro-tip: po wygenerowaniu dachu sprawdź długości krokwi narożnych za pomocą funkcji „pomiar połać". Krokiew narożna nie powinna przekraczać 12 m, bo powyżej tej wartości trudno uzyskać jednolity przekrój drewna. Jeśli wychodzi dłuższa, rozważ obniżenie kąta nachylenia lub wstawienie słupka podpierającego.

Piąty: w dachu L-kształtnym krokiew koszowa wymaga dodatkowej podpory w postaci słupka lub wymianu. Norma PN-EN 1995-1-1 dopuszcza krokiew koszową bez podparcia tylko do rozpiętości 4,5 m. Przy dłuższym koszu konieczny jest słupek, inaczej ugięcie przekroczy dopuszczalne L/200.

Szósty: przy określaniu obciążenia śniegiem wg PN-EN 1991-1-3 kształt L tworzy naturalne worki śnieżne w narożniku koszowym. Współczynnik kształtu dachu μ₁ dla dachu dwuspadowego wynosi 0,8, ale w koszu trzeba przyjąć μ₂ = 1,2 lub nawet 1,6 dla kąta kosza mniejszego niż 30°. To dodatkowe 15-20% obciążenia, które zmienia dobór przekroju krokwi.

Siódmy, praktyczny: po zakończeniu geometrii wyeksportuj widok 3D i obróć go wokół osi pionowej. Dach L wygląda poprawnie w rzucie, ale dopiero rzut z boku ujawnia, czy kosz trafia w narożnik konturu, czy biegnie obok. Wizualizacja 3D kosztuje minutę, a oszczędza godziny poprawek.

Checklist przed rozpoczęciem projektowania

• Zwymiaruj oba ramiona L i zapisz stosunek ich długości.
• Sprawdź kąt styku ramion najczęściej 90°, ale bywa 60° lub 120°.
• Określ kąt nachylenia połaci dla każdego ramienia osobno.
• Zweryfikuj w MPZP dopuszczalny kąt nachylenia i kierunek kalenicy.
• Sprawdź strefę śniegową i wiatrową wg PN-EN 1991.
• Ustal minimalną długość kalenicy dla każdego ramienia.
• Wybierz metodę: dwuszczytowa, trzyszczytowa A czy trzyszczytowa B.

Minisłowniczek

Kosz wewnętrzne zagięcie dwóch sąsiednich połaci, w którym zbiera się woda.

Naroże zewnętrzne zagięcie połaci, miejsce styku dwóch krawędzi szczytowych.

Połać płaska lub nachylona powierzchnia dachu ograniczona kalenicą i okapami.

Okap szczytowy odcinek konturu dachu wystający poza ścianę szczytową.

Kontur dachu zamknięta linia biegnąca po zewnętrznych krawędziach ścian budynku, definiująca zasięg połaci.

Tabela porównawcza metod

Zapamiętaj

Dach dwuspadowy w kształcie litery L to nie pojedyncza bryła, lecz układ dwóch lub trzech szczytów połączonych koszem. Wybór metody zależy od proporcji ramion, kąta ich styku i obecności dodatkowych skrzydeł w rzucie. Przy krótkim ramieniu (poniżej 50% długości głównej) wariant B z linią nr 3 daje najczystszy wynik. Przy dwóch niezależnych skrzydłach lepszy jest wariant A z penetracją konturów. Proste L bez podziału obsługuje metoda dwuszczytowa, w której kosz powstaje automatycznie z konturu.

Każde z tych rozwiązań wymaga weryfikacji z normą PN-EN 1995-1-1 dla konstrukcji drewnianych oraz PN-EN 1991-1-3 dla obciążenia śniegiem. Kształt L generuje worki śnieżne w narożniku koszowym współczynnik μ₂ rośnie do 1,2-1,6. Krokiew koszowa powyżej 4,5 m wymaga słupka. Te liczby decydują o bezpieczeństwie więźby bardziej niż wybór samej metody geometrycznej.

Źródła

PN-EN 1995-1-1:2010 Eurokod 5: Projektowanie konstrukcji drewnianych. Część 1-1: Reguły ogólne i reguły dla budynków. PKN, Warszawa.

PN-EN 1991-1-3:2008 Eurokod 1: Oddziaływania na konstrukcje. Część 1-3: Oddziaływania ogólne Obciążenie śniegiem. PKN, Warszawa.

PN-EN 1991-1-4:2008 Eurokod 1: Oddziaływania na konstrukcje. Część 1-4: Oddziaływania wiatru. PKN, Warszawa.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).

Dietrich's dokumentacja techniczna oprogramowania do projektowania konstrukcji drewnianych (sekcje: kontur dachu, penetracja dachów, linie koszowe).
