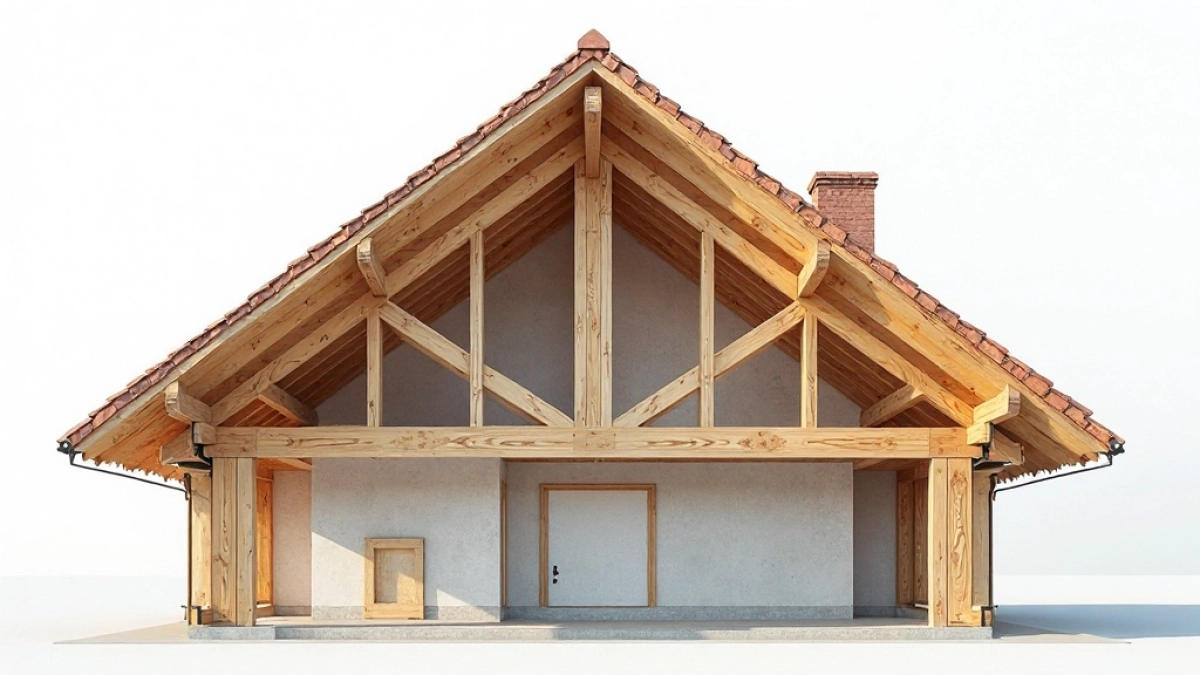

Dach dwuspadowy przekrój – schemat i konstrukcja

Rozumiem, jak ważne jest dla Ciebie dobre zrozumienie przekroju dachu dwuspadowego, zwłaszcza gdy planujesz budowę i chcesz uniknąć błędów w konstrukcji. Ten typ dachu wyróżnia się symetrią, gdzie dwie pochyłe połacie spotykają się w centralnej kalenicy, zapewniając solidny odpływ wody i śniegu. W artykule skupimy się na szczegółach technicznych: od budowy krokwi i więźby po ekonomiczne materiały i precyzyjne wymiary elementów, takich jak słupy czy kontrłaty, byś mógł łatwo wizualizować cały schemat.

• Przekrój symetryczny dachu dwuspadowego
• Pochyłe połacie w przekroju dwuspadowym
• Kalenica centralna w przekroju dachu
• Konstrukcja krokwi w przekroju
• Integracja więźby w przekroju dachu
• Materiały ekonomiczne w przekroju
• Wymiary elementów przekroju dachu
• Pytania i odpowiedzi: Dach dwuspadowy – przekrój

Przekrój symetryczny dachu dwuspadowego

Symetryczny przekrój dachu dwuspadowego opiera się na równomiernym rozkładzie sił, gdzie obie połacie tworzą identyczne kąty nachylenia względem poziomu gruntu. W przekroju poprzecznym widać wyraźnie linię kalenicy na szczycie, a pod nią równoległe warstwy izolacji i więźby. Taka konstrukcja minimalizuje naprężenia boczne, co zwiększa trwałość całej struktury. Słupy nośne podtrzymują ściany szczytowe, integrując się z krokwiowymi parami. Schemat ten sprawdza się w budynkach mieszkalnych i gospodarczych dzięki prostocie montażu.

W przekroju symetrycznym kluczowe jest zachowanie proporcji między szerokością rozstawu a wysokością kalenicy, zazwyczaj w stosunku 1:0,5 dla nachylenia 30-45 stopni. Krokwie główne biegną od kalenicy do okapów, wsparte murłatami na ścianach zewnętrznych. Kontrłaty zapewniają wentylację pod pokryciem, oddzielając je od łaciny. Ta symetria ułatwia obliczenia statyczne, redukując ryzyko odkształceń pod obciążeniem śniegiem. W praktyce inżynierowie rysują taki przekrój w skalach 1:50 dla precyzji.

Elementy poziome, jak płatwie, łączą krokwie boczne, tworząc sztywną ramę w przekroju. Symetria pozwala na użycie standardowych długości drewna, co obniża koszty cięcia. W miejscach styku z kominem przekrój pokazuje izolację ogniową wokół otworu. Całość przypomina literę A, z podstawą na murłacie i wierzchołkiem w kalenicy. Taki rysunek techniczny jest podstawą projektu budowlanego.

Zobacz także: Przekrój dachu dwuspadowego: budowa i warstwy

Podstawowe warstwy w symetrycznym przekroju

• Pokrycie dachowe (blacha, dachówka)
• Łaty i kontrłaty dla wentylacji
• Folia paroprzepuszczalna
• Izolacja termiczna między krokwiami
• Więźba krokwiowa
• Murłata na murze nośnym

Pochyłe połacie w przekroju dwuspadowym

Pochyłe połacie w przekroju dachu dwuspadowego definiują kąt spadku, zwykle od 25 do 50 stopni, co wpływa na odpływ opadów. W rzucie poprzecznym каждая połaci składa się z krokwi ułożonych co 60-90 cm, podtrzymujących łaty. Nachylenie zapewnia samoczyszczenie z liści i śniegu, kluczowe dla długowieczności. Przekrój pokazuje warstwę hydroizolacji pod pokryciem, chroniącą przed wilgocią. Połać lewa i prawa lustrzanie odbijają się od osi kalenicy.

Wentylacja połaci realizowana jest przez szczelinę między kontrłatami a łatami, o szerokości 3-5 cm. Przekrój ilustruje przepływ powietrza od okapu do kalenicy, zapobiegając kondensacji. Dla dachówek kąt powyżej 30 stopni jest optymalny, by uniknąć zsuwania się. Krokwie o przekroju 5x15 cm wytrzymują obciążenia do 150 kg/m². Ta struktura połaci integruje się z systemem rynnowym na krawędziach.

Zmiany nachylenia połaci w przekroju wpływają na wysokość ściany kolankowej, dodając przestrzeń poddasza. W symetrycznym układzie obie połacie mają identyczną długość, obliczaną z twierdzenia Pitagorasa. Przekrój podkreśla wzmocnienia przy okapie, gdzie krokwie przechodzą w deski obróbkowe. Taka konfiguracja minimalizuje mostki termiczne dzięki ciągłej izolacji.

Porównując połacie dwuspadowe z jednospadowymi, przekrój dwuspadowy lepiej rozkłada masy, redukując nacisk na jedną ścianę. Wentylacja szczelinowa w połaciach wymaga odpowiedniej grubości kontrłat, zazwyczaj 4x5 cm. Schemat przekroju zawiera adnotacje o impregnacji drewna przeciw wilgoci.

Kalenica centralna w przekroju dachu

Kalenica centralna w przekroju dachu dwuspadowego to punkt styku dwóch połaci, wzmocniony taśmą uszczelniającą i obróbką blacharską. W schemacie technicznym kalenica ma szerokość 5-10 cm, z wentylacją podłużną dla cyrkulacji powietrza. Krokwie spotykają się pod kątem ostrym, wsparte murłatem szczytowym. Ta konstrukcja zapobiega gromadzeniu się śniegu w szczycie. Przekrój pokazuje izolację wokół kalenicy, chroniącą przed mostkami ciepła.

Wzmocnienie kalenicy następuje przez wsuwki stalowe lub drewniane łączniki, o długości 1-2 m. Przekrój ilustruje profil blachy kalenicowej zakrywającej szczelinę. Dla dachówek ceramicznych kalenica wymaga specjalnych dachówek obróbczych. Wentylacja kalenicy osiąga 1-2% powierzchni połaci, zgodnie z normami. Centralne położenie równoważy obciążenia statyczne.

W budynkach gospodarczych kalenica integruje się z lukarniami, gdzie przekrój pokazuje dodatkowe krokwie boczne. Szczelina wentylacyjna pod kalenicą ma wysokość 2 cm, wspomagana kratkami. Schemat przekroju zawiera wymiary promienia zaokrąglenia blachy dla estetyki. Ta element gwarantuje szczelność przez dekady.

Elementy kalenicy w przekroju

• Taśma kalenicowa z uszczelkami
• Wentylator kalenicowy
• Łączniki krokwi
• Obróbka blacharska
• Izolacja akustyczna

Konstrukcja krokwi w przekroju

Konstrukcja krokwi w przekroju dachu dwuspadowego bazuje na parach krokwiowych, rozstawionych co 70-120 cm. Każda krokwia ma przekrój prostokątny 4x18 cm dla rozpiętości do 6 m, z impregnacją ciśnieniową. W schemacie widać styk z murłatą na kotwach stalowych. Krokwie przenoszą obciążenie pokrycia na ściany zewnętrzne. Przekrój podkreśla kliny regulujące kąt nachylenia.

Wsporniki krokwiowe, jak płatwie poziome, zapobiegają ugięciu w środku rozpiętości. Przekrój pokazuje cięgna stalowe łączące dolne końce krokwi dla stabilności. Dla dłuższych krokwi stosuje się krokiew подвieszoną, z dodatkowym słupem centralnym. Drewno klasy C24 zapewnia wytrzymałość na zginanie do 200 kg/m. Ta konstrukcja jest lekka i montowalna bez ciężkiego sprzętu.

W miejscach przejść instalacyjnych przekrój krokwi zawiera wzmocnienia obręczowe. Nachylenie krokwi oblicza się tanδ = h/L, gdzie h to wysokość kalenicy. Schemat techniczny adnotuje minimalną grubość 5 cm dla izolacji międzykrokwiowej. Krokwie symetryczne równoważą siły poziome.

Porównanie przekrojów krokwi z więźbą jętkową pokazuje prostotę dwuspadowej bez dodatkowych jęt. Montaż zaczyna się od krokwi brzegowych, wyznaczających połacie.

Integracja więźby w przekroju dachu

Integracja więźby w przekroju dachu dwuspadowego łączy krokwie z płatwiami i murłatami w monolityczną strukturę. Więźba krokwiowa bez słupów środkowych sprawdza się do rozpiętości 8 m. Przekrój ilustruje złącza ciesielskie na wpusty i kołki. Płatwie poziome co 1,5 m usztywniają układ. Ta całość przenosi siły na fundamenty równomiernie.

Wentylacja więźby zapewniona jest folią wysokoparoprzepuszczalną o Sd < 0,03 m. Przekrój pokazuje szczeliny między elementami drewnianymi. Złącza stalowe typu MESZ wzmacniają krytyczne punkty. Integracja minimalizuje drgania pod wiatrem. Schemat zawiera obliczenia momentów zginających.

Dla poddaszy użytkowych więźba integruje strop z krokwi, dodając belkę środkową. Przekrój podkreśla obróbkę ogniową drewna. Montaż modułowy przyspiesza prace dekarskie.

Więźba w przekroju łączy się z kominami przez ramy stalowe, zachowując ciągłość izolacji.

Materiały ekonomiczne w przekroju

Materiały ekonomiczne w przekroju dachu dwuspadowego skupiają się na drewnie sosnowym klasy C18-C24, kosztującym ok. 800 zł/m³. Blacha trapezowa T-18 jako pokrycie redukuje ciężar do 5 kg/m². Kontrłaty z tarcicy 4x6 cm zapewniają wentylację bez droższych profili. Folia dachowa z recyklingu obniża koszty izolacji. Te wybory zachowują normy PN-EN 1995.

Izolacja mineralna 20 cm grubości między krokwiami kosztuje 10 zł/m², z λ=0,035 W/mK. Przekrój pokazuje ekonomiczną obróbkę okapową z taśm aluminiowych. Łaty sosnowe 3x5 cm co 35 cm dla dachówek. Drewno impregnowane solami miedziowymi przedłuża żywotność 30 lat. Bilans kosztów: więźba 40%, pokrycie 30%.

Ekonomiczne warianty przekroju unikają egzotycznych drewn, stawiając na lokalne surowce.

Wymiary elementów przekroju dachu

Wymiary elementów przekroju dachu dwuspadowego standardują się dla rozpiętości 10 m: krokwie 5x20 cm, rozstaw 80 cm. Kalenica szer. 8 cm, wysokość kalenicy 2,5 m. Murłata 10x15 cm na murze o grubości 38 cm. Kontrłaty 4x5 cm, długość 3 m. Słupy szczytowe Ø15 cm co 4 m. Te parametry z norm Eurokodu 5 zapewniają nośność 2 kN/m².

Przekrój okapu: wyst. 50 cm, deska 2,5 cm grubości. Łaty 40x27 mm, rozstaw 33 cm pod dachówkę. Folia w pasach 1,5 m szerokości. Płatwie 7x14 cm. Wymiary dostosowuje się do regionu śniegowego III-V. Schemat zawiera tolerancje ±5 mm.

Typowe wymiary w tabeli

Szczegółowe rysunki przekroju wymagają złożenia zgody na przetwarzanie danych osobowych zgodnie z RODO, niezbędne do udzielenia odpowiedzi na zadane pytanie i przesłania informacji handlowej. Zgodę wyrażam na zasadach pouczeniach zawartych w ofercie, w jednej lub większej liczbie celów, takich jak nawiązanie kontaktu telefonicznego w celach handlowych, podejmowania innych działań w zakresie marketingu bezpośredniego, udzielenia rabatu promocyjnego na zamówioną ofertę. Przesyłając dane, akceptuję przetwarzanie moich danych osobowych przez administratora w zakresie niezbędnym do odpowiedzi.

Pytania i odpowiedzi: Dach dwuspadowy – przekrój

• Jak wygląda przekrój dachu dwuspadowego?

  Dach dwuspadowy ma symetryczny przekrój z dwiema pochyłymi połaciami spotykającymi się w centralnej kalenicy. Zapewnia to efektywny odpływ wody i śniegu, a konstrukcja opiera się na prostych krokwiach i łatach.

• Jakie elementy konstrukcyjne wchodzą w przekrój dachu dwuspadowego?

  Główne elementy to krokwie nośne, kontrłaty, łaty dachowe oraz słupy lub ściany nośne podtrzymujące więźbę. W projekcie APG 4B przekrój integruje się z konstrukcją garażu, minimalizując koszty.

• Jakie są zalety przekroju dachu dwuspadowego w garażu APG 4B?

  Przekrój jest ekonomiczny i trwały, z prostą więźbą dachową. Optymalizuje przestrzeń pod dachem, ułatwia dostęp od szczytu i obniża koszty materiałów oraz robocizny.

• Gdzie znaleźć szczegółowe rysunki i wymiary przekroju dachu dwuspadowego?

  Szczegółowe schematy przekroju dla projektu APG 4B dostępne są po zakupie projektu za 961 zł (promocja z 50% zniżką przy zakupie projektu domu). Wymaga wypełnienia formularza z zgodą RODO.
